Harris角点检测

本文详细介绍了Harris角点检测的基本原理,包括角点的定义和检测算法,并通过三个实验场景(纹理平坦、垂直或水平边缘多、纹理角点丰富)的分析,探讨了图片角度、远近、明暗对角点检测的影响。实验表明Harris角点检测具有旋转不变性,但对尺度和明暗变化敏感。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.实验基础

本实验将从纹理平坦、垂直或水平边缘多、纹理角点丰富三个场景的图片各五张不同角度(正面、侧面、远近、旋转、明暗)等角度进行对比。

1.1角点概述

如果某一点在任意方向的一个微小变动都会引起灰度很大的变化,那么我们就把它称之为角点’
关于角点的具体描述可以有几种:
1、一阶导数(即灰度的梯度)的局部最大所对应的像素点
2、两条及两条以上边缘的点
3、图像中的梯度值和梯度方向的变化速率都很高的点
4、角点处的一阶导数最大,二阶导数为0,指示物体边缘变化不连续的方向

1.2角点检测基本原理

当一个窗口在图像上移动,在平滑区域如图(a),窗口在各个方向上没有变化。在边缘上如图(b),窗口在边缘的方向上没有变化。在角点处如图©,窗口在各个方向上具有变化。Harris角点检测正是利用了这个直观的物理现象,通过窗口在各个方向上的变化程度,决定是否为角点。
在这里插入图片描述
将图像窗口平移[u,v]产生灰度变化E(u,v)
在这里插入图片描述
可得到:

在这里插入图片描述
对于局部微小的移动量 [u,v],近似表达为:
在这里插入图片描述
其中M是 2*2 矩阵,可由图像的导数求得:

在这里插入图片描述
E(u,v)的椭圆形式如下图:
在这里插入图片描述
定义角点响应函数 R 为:

在这里插入图片描述
Harris角点检测算法就是对角点响应函数R进行阈值处理:R > threshold,即提取R的局部极大值。

1.3Harris角点检测代码

# -*- coding: utf-8 -*-
from pylab import *
from PIL import Image
from PCV.localdescriptors import harris
"""
Example of detecting Harris corner points (Figure 2-1 in the book).
"""
# 读入图像
im = array(Image.open('../data/empire.jpg').convert('L'))
# 检测harris角点
harrisim = harris.compute_harris_response(im)
# Harris响应函数
harrisim1 = 255 - harrisim
figure()
gray()
#画出Harris响应图
subplot(141)
imshow(harrisim1)
print harrisim1.shape
axis('off')
axis('equal')
threshold = [0.01, 0.05, 0.1]
for i, thres in enumerate(threshold):
    filtered_coords = harris.get_harris_points(harrisim, 6, thres)
    subplot(1, 4, i+2)
    imshow(im)
    print im.shape
    plot([p[1] for p in filtered_coords], [p[0] for p in filtered_coords], '*')
    axis('off')
#原书采用的PCV中PCV harris模块
#harris.plot_harris_points(im, filtered_coords)
# plot only 200 strongest
# harris.plot_harris_points(im, filtered_coords[:200])
show()

在上面代码中,先打开一幅图像,将其转换成灰度图像,然后计算相响应函数,通过响应值选择角点。最后,将这些检测的角点在原图上显示出来。

2.场景一:纹理平坦

在这里插入图片描述

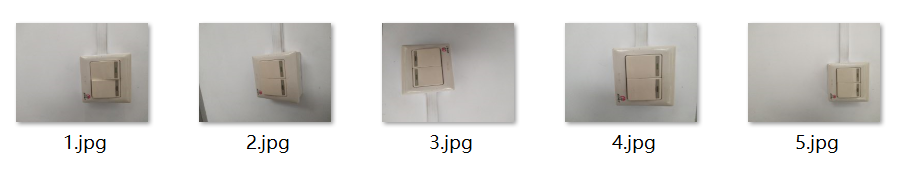

从左到右分别为正面、侧面、旋转、近处、亮处五张照片

2.1实验结果

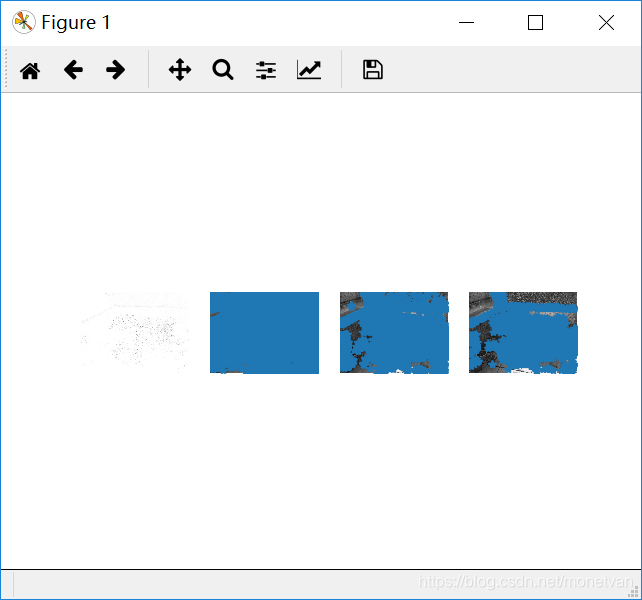

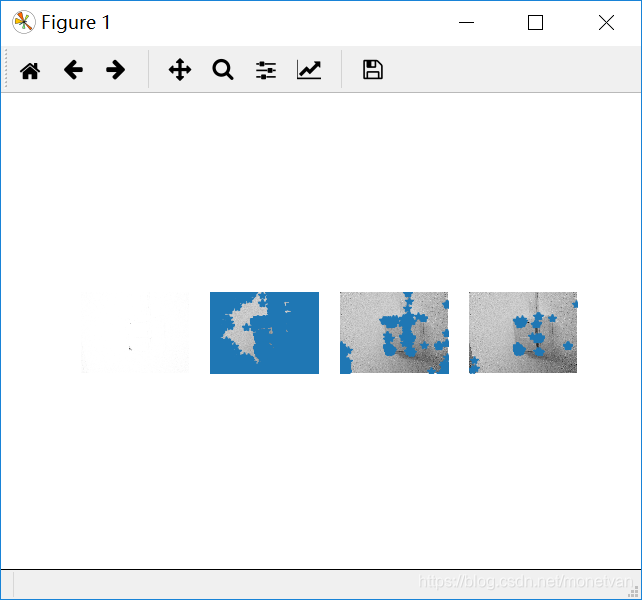

正面
在这里插入图片描述

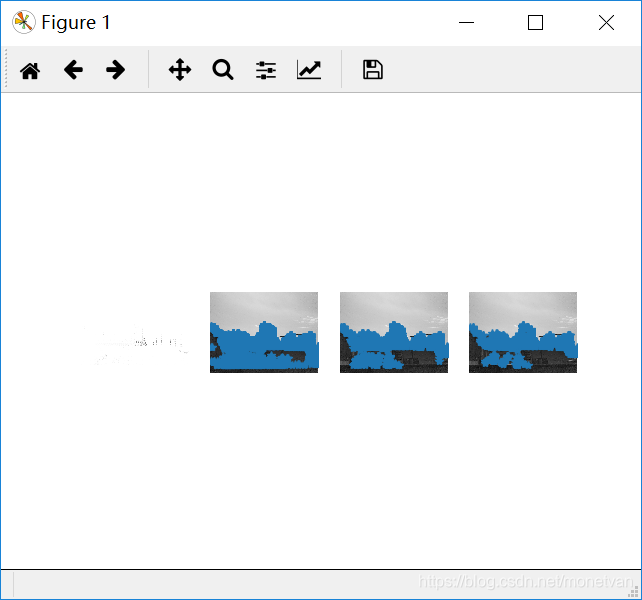

侧面
在这里插入图片描述

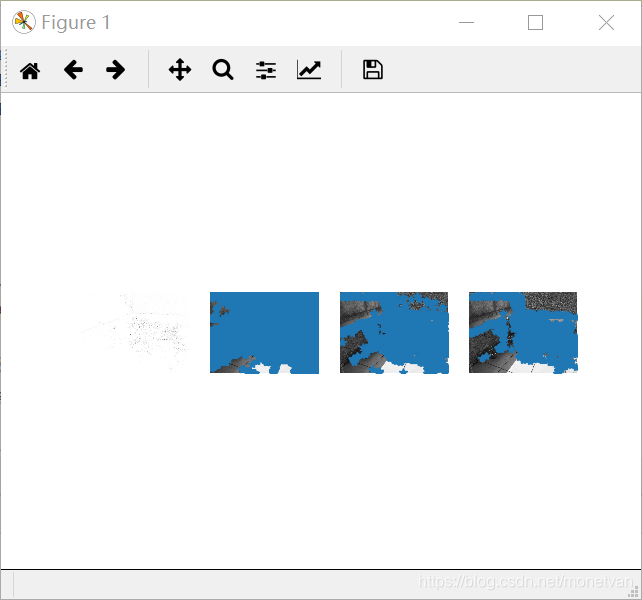

旋转
在这里插入图片描述
近处
在这里插入图片描述

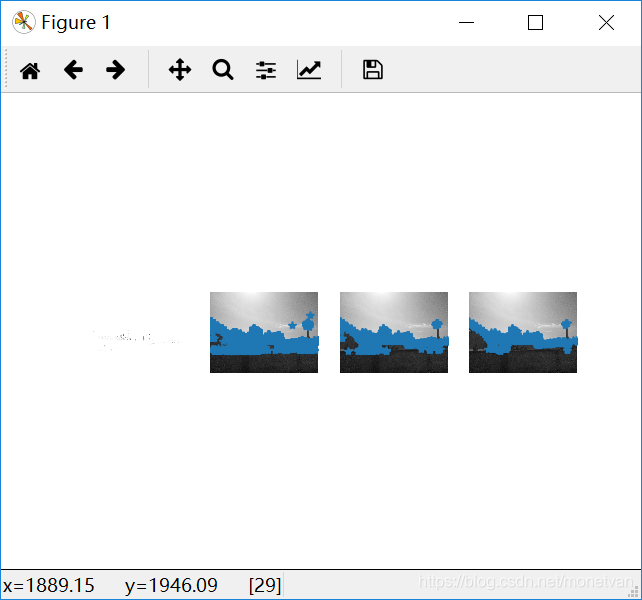

亮处
在这里插入图片描述

2.2结果分析

由这组实验可知,纹理平坦的图片角点较少。正面和侧面以及旋转后的图片角点基本一致,说明图片角度对纹理平坦的事物影响较小;近处拍摄的图片和其他图片相比,角点较多,说明图片远近对纹理平坦的事物有一定影响;亮处拍摄的图片相比较其他图片,初始角点较少,但通过函数运算后最终得到的角点数与前三张图片一致。总而言之,纹理平坦的图片的角点,对于图片角度、远近、明暗程度等因素的改变不敏感。

3.场景二:垂直或水平边缘多

在这里插入图片描述

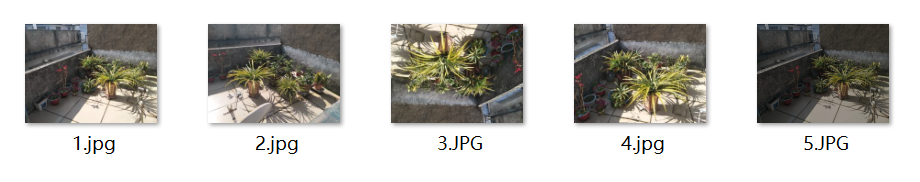

从左到右分别是正面、侧面、旋转、远处、亮处五张照片

3.1实验结果

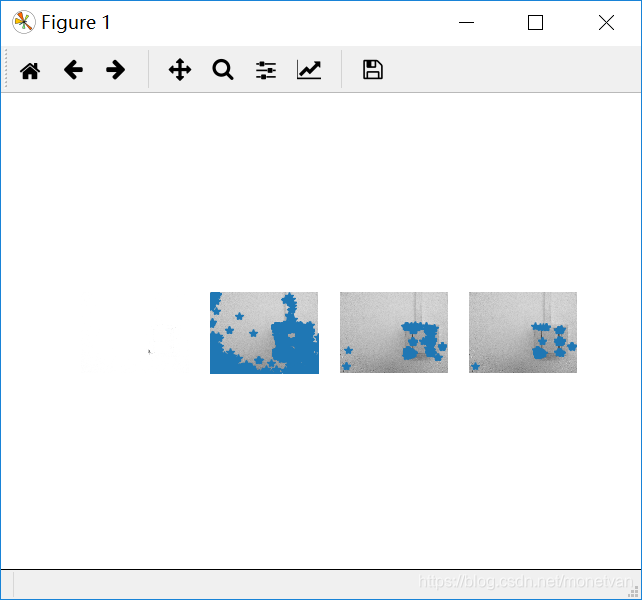

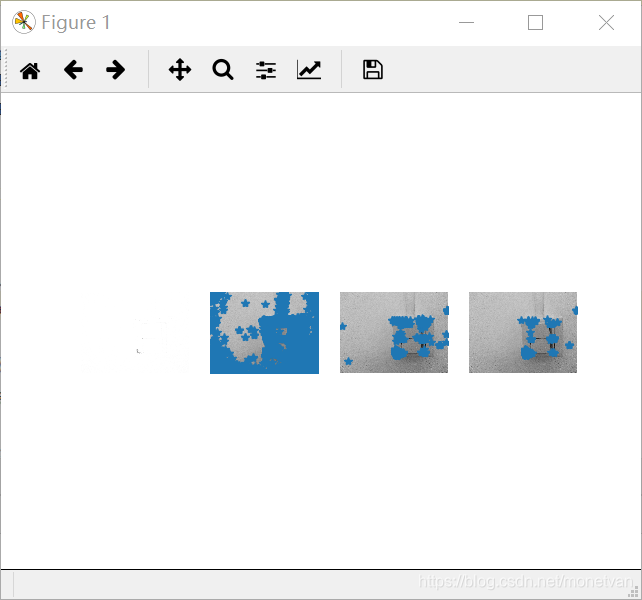

正面

侧面
在这里插入图片描述
旋转
在这里插入图片描述

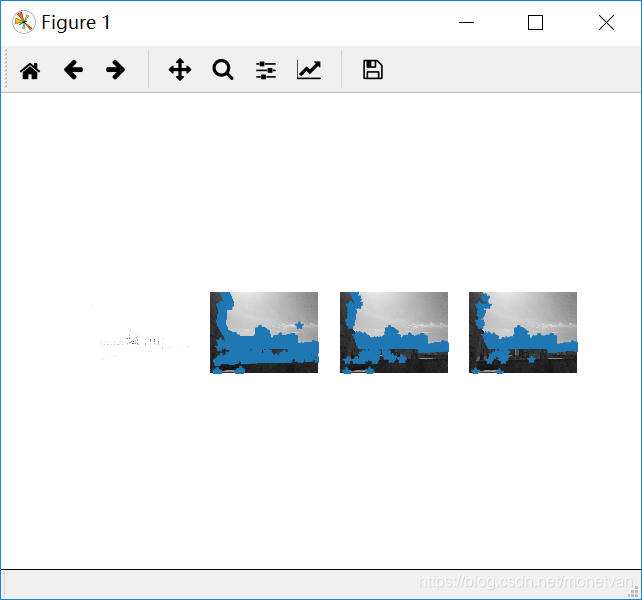

远处
在这里插入图片描述

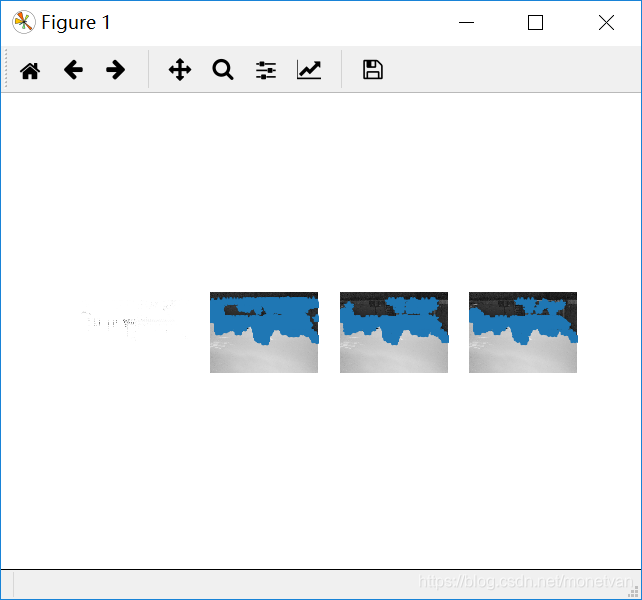

亮处
在这里插入图片描述

3.2结果分析

由这组实验可知,垂直或水平边缘多的图片角点较多。前四张图片的角点基本一致,说明图片角度和拍摄远近对垂直或水平边缘多的事物角点影响不大;亮处拍摄的图片相比较其他图片角点更多,说明明亮的图片有利于角点的寻找,图片明暗程度对角点有一定的影响。

4.场景三:纹理角点丰富

在这里插入图片描述

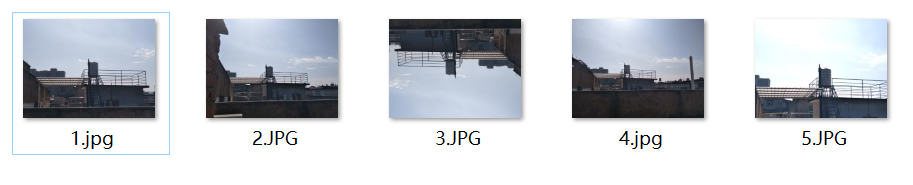

从左到右分别为正面、侧面、旋转、近处、暗处五张照片

4.1实验结果

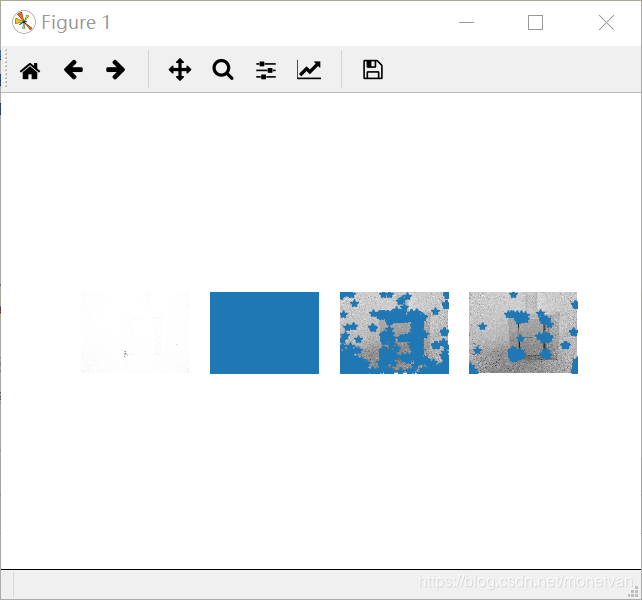

正面
在这里插入图片描述
侧面
在这里插入图片描述
旋转

在这里插入图片描述
近处
在这里插入图片描述
暗处
在这里插入图片描述

4.2结果分析

该组实验是三组中角点最多的一组,说明纹理丰富的图片角点多。正面和侧面以及旋转后的图片角点基本一致,说明图片角度对纹理丰富的事物影响不大;近处拍摄的图片和其他图片相比,角点较多,说明图片远近对纹理丰富的图片有一定影响;暗处拍摄的图片相比较其他图片,角点明显减少,说明亮度较低的图片不利于角点的寻找,明暗变化对纹理丰富的事物有一定影响。

5.实验总结

通过本次实验,我对harris角点检测有了一定的了解和认识,明白了角点检测的意义和实际用途,同时,也使我对于pycharm的运用更加熟练。
对比以上三组实验,可以得出harris角点检测算子具有旋转不变性,对于不同角度的照片,角点检测结果相差不大;不具有尺度不变性,图片尺寸改变会对结果造成影响;图片明暗改变也会对结果造成影响。
