持续刷demo中。。。
刷demo，仅为基础理解
注意，access token失效后，地图会调用失败
获取access token网址：Maps, geocoding, and navigation APIs & SDKs | Mapbox
OpenLayers官方案例文档直达：OpenLayers Examples
部分归纳：
map三大基本属性：layers, target, view，缺一不可。
三大属性之一layer的层级关系：layer》》source》》features》》feature》》geometry
attributions：版权归属
projection：投影（将球面按projection的值投影为平面）
resolution：分辨率
tile：切片平铺（类似瓷砖的效果）
tileSize和maxResolution：设置两个属性控制地图在视口的显示部分，见案例6，
feature：组成地图的各个形状面或者是地图上自定义的面
1. 可键盘操作的（无障碍访问）地图，Accessible Map
可以用Tab键按网页顺序选中map及map里面的控件，当焦点聚焦在放大（+）和缩小（-）控件上时，可以按enter对地图进行缩放。
无障碍(WAI) 能够被残障人士使用的网站才能称得上一个易用的(易访问的)网站
import 'ol/ol.css';
import Map from 'ol/Map';
import OSM from 'ol/source/OSM';
import TileLayer from 'ol/layer/Tile';
import View from 'ol/View';
const map = new Map({
layers: [
new TileLayer({
source: new OSM(),
}),
],
target: 'map',
view: new View({
center: [0, 0],
zoom: 2,
}),
});
document.getElementById('zoom-out').onclick = function () {
const view = map.getView();
const zoom = view.getZoom();
view.setZoom(zoom - 1);
};
document.getElementById('zoom-in').onclick = function () {
const view = map.getView();
const zoom = view.getZoom();
view.setZoom(zoom + 1);
};
2.矢量平铺层， Advanced Mapbox Vector Tiles
通俗来说，矢量图存储的是一幅图的结构数据，例如各个关键点的相对位置和比例等数据，当图形放大或缩小的时候，矢量图图形是根据结构数据重新绘制的，因此几乎不失真。
矢量图不失真，可以根据不同的缩放比例重绘同一个数据源调整map的显示，因此可以节省手机带宽，官网的重新绘制函数为tileUrlFunction
const map = new Map({
layers: [
new VectorTileLayer({
source: new VectorTileSource({
attributions:
'© <a href="https://www.mapbox.com/map-feedback/">Mapbox</a> ' +
'© <a href="https://www.openstreetmap.org/copyright">' +
'OpenStreetMap contributors</a>',
format: new MVT(),
tileGrid: new TileGrid({
extent: getProjection('EPSG:3857').getExtent(),
resolutions: resolutions,
tileSize: 512,
}),
tileUrlFunction: tileUrlFunction,
}),
style: createMapboxStreetsV6Style(Style, Fill, Stroke, Icon, Text),
}),
],
target: 'map',
view: new View({
center: [0, 0],
minZoom: 1,
zoom: 2,
}),
});3.视图定位，Advanced View Positioning
演示了怎么让多边形或者坐标渲染在特定的像素位置，白色蒙版，缩放按钮的位置为css样式控制
重点是map三大属性之一view：fit 和 centerOn 方法

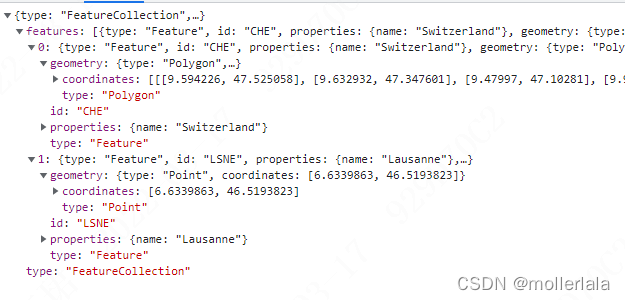

swizerland.geojson格式，从下图可看出source》》features属性的数据结构
import 'ol/ol.css';
import GeoJSON from 'ol/format/GeoJSON';
import Map from 'ol/Map';
import View from 'ol/View';
import {Circle as CircleStyle, Fill, Stroke, Style} from 'ol/style';
import {OSM, Vector as VectorSource} from 'ol/source';
import {Tile as TileLayer, Vector as VectorLayer} from 'ol/layer';
/** @type {VectorSource<import("../src/ol/geom/SimpleGeometry.js").default>} */
const source = new VectorSource({
url: 'data/geojson/switzerland.geojson',
format: new GeoJSON(),
});
const style = new Style({
fill: new Fill({
color: 'rgba(255, 255, 255, 0.6)',
}),
stroke: new Stroke({
color: '#319FD3',
width: 1,
}),
image: new CircleStyle({
radius: 5,
fill: new Fill({
color: 'rgba(255, 255, 255, 0.6)',
}),
stroke: new Stroke({
color: '#319FD3',
width: 1,
}),
}),
});
const vectorLayer = new VectorLayer({
source: source,
style: style,
});
const view = new View({
center: [0, 0],
zoom: 1,
});
const map = new Map({
layers: [
new TileLayer({
source: new OSM(),
}),
vectorLayer,
],
target: 'map',
view: view,
});4.动态GIF，Animated GIF
map方法：
getEventPixel：返回事件操作中，鼠标或其他事件承载体相对于视口的地图像素位置。
hasFeatureAtPixel：当前像素位置是否存在feature对象5.ArcGIS服务获取Feature对象，ArcGIS REST Feature Service
map方法：forEachFeatureAtPixel
feature.get('activeprod');官网解释：Note that attribute properties are set as module:ol/Object~BaseObject properties on the feature object, so they are observable, and have get/set accessors.（feature对象上属性被设置成BaseObject的属性，所以是受观察对象，可被get/set访问或设置）注意，三大属性之一layer：layer》》source》》features》》feature》》geometry这个层级关系

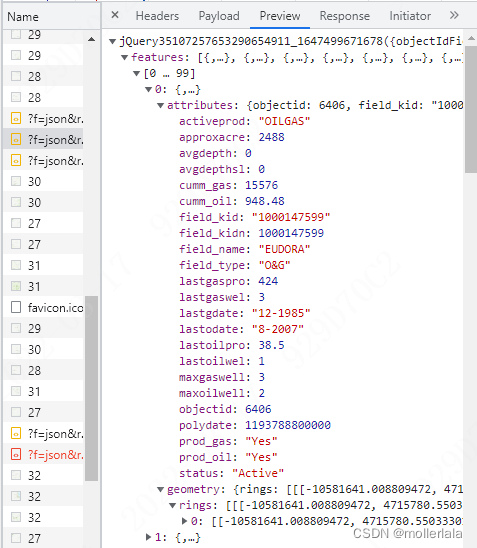

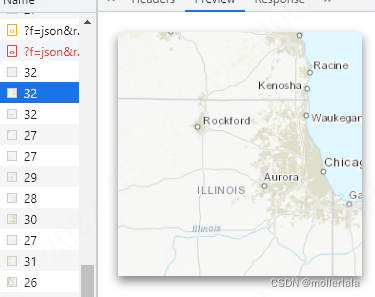

鼠标移动，缩放及进行其他操作时，json接口加载获取features的接口以及数字接口加载地图图片
6.ArcGIS显示512*512平铺，ArcGIS REST with 512x512 Tiles

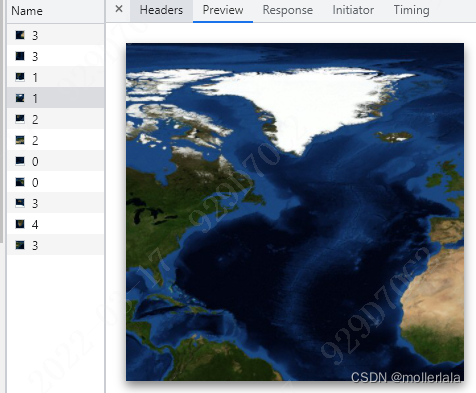

操作地图会请求相对应的地图碎片，这也是为什么案例2矢量源能节约手机带宽的原因
xyz-esri-4326-512 - CodeSandbox
tileSize和maxResolution的关系可在上方链接
7.版权归属，Attributions
attribution 的collapsible默认是true,此例改为版权默认不折叠，当地图小于600像素时，则折叠显示版权
OpenLayers v6.13.0 API - Module: ol/control
defaultControls({attribution: false}).extend([attribution])，defaultControls有Zoom缩放，Rotate旋转，Attribution版权
const attribution = new Attribution({
collapsible: false,
});
const map = new Map({
layers: [
new TileLayer({
source: new OSM(),
}),
],
controls: defaultControls({attribution: false}).extend([attribution]),
target: 'map',
view: new View({
center: [0, 0],
zoom: 2,
}),
});8.波段对比：改color色调，Band Contrast Stretch
OpenLayers v6.13.0 API - Module: ol/layer/WebGLTile
上方链接最底部有style的相关属性，variables可改变地图颜色，亮度，对比度，曝光度，饱和度及gamma表达式（color, brightness, contrast, exposure, saturation and gamma expression）
OpenLayers v6.13.0 API - Module: ol/style/expressions
color有red, green, blue and alpha四个波段
案例color用到了Conversion operators:array，Math operators:/，Reading operators:band
const layer = new TileLayer({
style: {
variables: getVariables(),
color: [
'array',
['/', ['band', ['var', 'red']], ['var', 'redMax']],
['/', ['band', ['var', 'green']], ['var', 'greenMax']],
['/', ['band', ['var', 'blue']], ['var', 'blueMax']],
1,
],
},
source: new GeoTIFF({
normalize: false,
sources: [
{
url: 'https://s2downloads.eox.at/demo/EOxCloudless/2020/rgbnir/s2cloudless2020-16bits_sinlge-file_z0-4.tif',
},
],
}),
});9.显示必应地图，Bing Maps
layer方法：setVisible
10.框选，Box Selection
用Ctrl+鼠标拖动 (苹果电脑：Command+鼠标拖动) 在地图上画框
map方法：addInteraction
交互控件：Select，DragBox
OpenLayers v6.13.0 API - Class: GeometryCollection
getFeaturesInExtent：返回与框选范围相交的所有选中feature，但也可能包含不相交的feature
feature.getGeometry().intersectsExtent(extent)):解决上面方法数据可能有误的问题地图如果有旋转操作，且旋转角度与90度取余，余不为0则认为地图旋转了，此例将map旋转回默认角度，然后重新判断选择范围与框是否相交。
const rotation = map.getView().getRotation();
const oblique = rotation % (Math.PI / 2) !== 0;
const anchor = [0, 0];
const geometry = dragBox.getGeometry().clone();
geometry.rotate(-rotation, anchor);
const extent = geometry.getExtent();
boxFeatures.forEach(function (feature) {
const geometry = feature.getGeometry().clone();
geometry.rotate(-rotation, anchor);
if (geometry.intersectsExtent(extent)) {
selectedFeatures.push(feature);
}
});11.Debug地图，Canvas Tiles
用于地图调试。
以黑色表格框的形式划分地图在不同缩放比例各个区块的X Y Z值。
12.CartoDB数据源示例（sql操作地图示例），CartoDB source example
通过sql操作地图
此例演示了筛选欧洲符合sql语句中area范围内的国家，即欧洲大于下拉框选中面积的国家
使用CartoDB匿名map，config返回layergroupid（当前操作后的map层id），updated_at，metadata（包括layer对象），cdn_url（ 决定加载速度）
Maps API - Anonymous maps
13.修改平铺层的样式，Change Tile Layer Style
类似案例8
三大属性之一layer：setStyle方法
setStyle不建议将setStyle方法用在频繁触发的用户交互上，如鼠标移动，拖动等14.COG作为数据源，Cloud Optimized GeoTIFF (COG)
此例只是将数据源的格式改为COG。
Cloud Optimized GeoTIFF
COG以特殊的方式存储和组织图像原始像素，可支持客户端通过get/post，请求需要在视口显示的数据源。几乎所有在云上的对象存储选项都支持数据字段，自动支持部分读取。配合响应头：Accept-Ranges: bytes，可以让客户端知道此资源支持部分请求。
COG有两种组织图像的方式：切片平铺和样本复制（此处降低图像分辨率的复制）
GeoTIFF如果不是按云优化的两种图像组织方式进行过优化，请求该GeoTIFF时，会请求整个GeoTIFF。
15.集群显示，Clustered Features
Cluster：按一定的距离对几何簇进行合并或展开。
此例演示了20000个几何点的集群显示。
Point《《Feature》》VectorSource》》Cluster》》VectoreLayer》》layers
方法：boundingExtent，将范围内的所有坐标展开，
此例在地图click事件上，将点击范围内的坐标按设置的集群距离展开
map click事件的event对象包含pixel，pixel是由x，y两个坐标元素组成的数组。16.地图颜色操作，Color Manipulation
使用raster操作地图颜色
raster>operation操作坐标颜色
raster>lib存储需要在operation中用到的外部函数和变量
raster>beforeoperations接收包含data属性的event对象，此data可传递给operation方法
raster>change手动触发raster的change事件
对于矢量数据，需要用VectorImage layer。17.限制范围，Constrained Extent
给地图添加边界限制，超过该范围的，不会在视口显示。
给地图添加滑块缩放控件
defaultControls().extend([new ZoomSlider()])
extent: [-572513.341856, 5211017.966314, 916327.095083, 6636950.728974]
An array of numbers representing an extent: [minx, miny, maxx, maxy].
extent由数字数组组成，分别为水平垂直的最大最小坐标：minx，miny，maxx，maxy
keyboardEventTarget：地图键盘事件(KeyboardPan和KeyboardZoom)的监听对象
KeyboardPan：允许用户通过上下左右移动地图
KeyboardZoom：允许用户通过+和-来缩放地图，我的键盘是（-）和（shift +）
此例设置监听对象为document，可以将光标移出地图，按键盘的上下左右，可以移动地图。18.限制缩放值，Constrained Zoom
三大属性之一view》》minZoom和maxZoom.19.自定义动画，Custom Animation
案例演示了每秒新增一个几何点，addRandomFeature，监听addFeature事件，增加红圈动画。
渲染事件：OpenLayers v6.13.0 API - Class: RenderEvent
帧属性：OpenLayers v6.13.0 API - Module: ol/PluggableMap
OSM source》》wrapX：默认是true，表示是否水平平铺整个地图容器。
fromLonLat：将数字数组[num1,num2]转换为经纬度
map.render：必须，不然没有一帧帧放大的红圈，红圈会直接显示或消失
map.render：Request a map rendering (at the next animation frame).
即在下一个帧动画时请求地图渲染
unByKey：去掉key的on或once事件监听20.自定义canvas平铺，Custom Canvas Tiles
可注释掉const style = new Style({...})，这个style没有用到
TileDebug：伪平铺源，不请求服务器资源，只是以单元格+坐标的形式 渲染给定平铺对象的表格或投影。
TileDebug》》template：单元格的标签模板，作为debug功能，应该包含x y z。21.自定义圈，Custom Circle Render
ctx绘制的矢量图应该用vector（矢量）相关的平铺层和源
圆的最终大小取决于设置的半径和地图的zoom值，所以案例设置了50的半径，但是半径最终显示并不是50的半径~
OpenLayers v6.13.0 API - Module: ol/style/Style
Feature》》setStyle方法,接收数组，对象或函数，返回数组格式的样式
new Circle：接收的是平面坐标，以米为单位的坐标，例[12127398.797692968, 4063894.123105166]
renderer：自定义渲染器
renderer接受两个参数：像素坐标（以地图左上角为[0,0]的相对定位）和渲染上下文
renderer的像素坐标包括圆中心和圆最右边两个坐标，比如[[344.5, 200],[511.9581061974168, 200]]22.自定义控制栏，Custom Controls
演示了在地图上创建一个旋转至北方的按钮。
通过继承创建control的子类，并将子类传给control的extend
23.自定义拖放-KMZ格式，Custom Drag-and-Drop (KMZ)
没看懂
24.自定义拖放-MVT格式，Custom Drag-and-Drop (MVT preview)
没看懂
