微弱电流信号检测注意事项

1 微弱信号检测挑战

        电介质吸收，泄露，表面污染，稳定性，湿度，静电耦合，板材，焊膏材料，输入偏置电流，噪声，失调漂移，输出摆幅，补偿，接地噪声，电力线噪声，辐射噪声，摩擦电等。

2 电介质吸收

2.1 电容模型

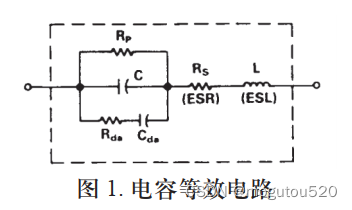

        图1显示了一个非理想电容的等效模型。电阻Rp代表绝缘电阻或泄漏，与标称电容C并联。第二个电阻 Rs（等效串联电阻或ESR）与该电容串联，代表引脚和电容器极板的电阻。电感L（等效串联电感或 ESL）代表引脚和电容板的电感。最后，电阻Rda 和电容 Cda 一起构成电介质吸收现象的简化模型。无论是快速电路还是慢速电路，电介质吸收现象均可能会破坏其动态性能。

2.2 电介质吸收

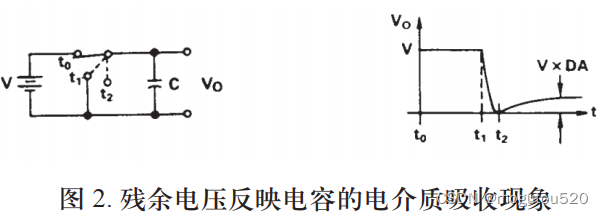

        我们首先讨论电介质吸收，也称为“浸润”，有时也称为“电介质迟滞”，这可能是我们了解最少而潜在破坏性最高的一种电容效应。放电时，多数电容都不愿意放弃之前所拥有的全部电荷。图2显示了这一效应。电容在时间 t 0充电至V伏后，开关在时间 t1将电容短路。 在时间 t 2，电容开路；残余电压在其引脚上缓慢积累，达到近乎恒定的值。此电压就是由“电介质吸收” 引起的。
