redis设计与实现阅读

数据结构

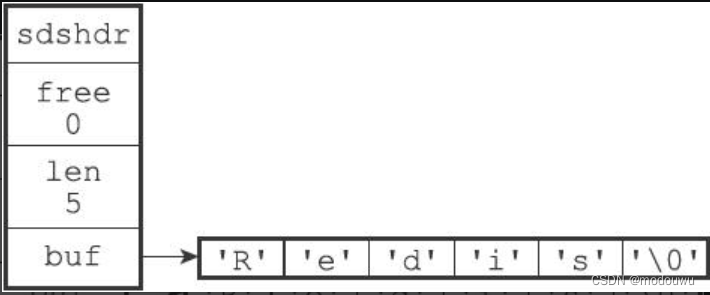

简单动态字符串 SDS

struct sdshdr {

    //记录buf数组中已使用字节的数量
    //等于SDS所保存字符串的长度
    int len;
    //记录buf数组中未使用字节的数量
    int free;
    //字节数组，用于保存字符串
    char buf[];
};

• len 字符串的长度
• free buf数组里未使用的长度

SDS的优点

相比较于C语言普通的字符串，它有如下优点：

• 常数复杂度O(1)获取字符串长度，而普通字符串需要O(N)
• 杜绝缓冲区溢出。C语言的字符串拼接之前，必须为字符串分配足够的空间，否则可能会导致缓冲区溢出覆盖其他的字符串的存储
• 减少修改字符串时带来的内存重分配的次数。C语言的字符串每次修改，都必须重新分配内存空间。而SDS通过预留的free，实现了空间预分配和惰性空间释放两种优化策略。

链表

结构

链表节点

typedef struct listNode {

    // 前置节点
    struct listNode * prev;
    // 后置节点
    struct listNode * next;
    //节点的值
    void * value;
}listNode;

链表

typedef struct list {

    //
    表头节点
    listNode * head;
    //
    表尾节点
    listNode * tail;
    //
    链表所包含的节点数量
    unsigned long len;
    //
    节点值复制函数
    void *(*dup)(void *ptr);
    //
    节点值释放函数
    void (*free)(void *ptr);
    //
    节点值对比函数
    int (*match)(void *ptr,void *key);
} list;

链接预制了len、head、tail等属性，操作起来会更加方便。

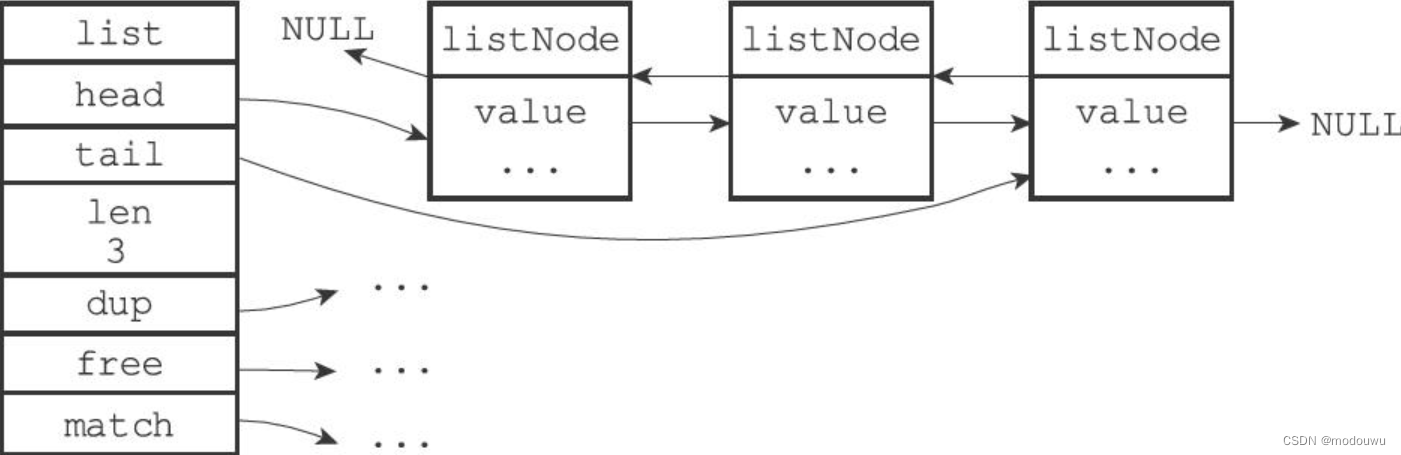

一个list结构和三个listNode结构组成的链表的示例

链表的特性

• 双端：链表节点带有prev和next指针，获取某个节点的前置节点和后置节点的复杂度都是O（1）
• 无环：表头节点的prev指针和表尾节点的next指针都指向NULL，对链表的访问以NULL为终点
• 带表头指针和表尾指针：通过list结构的head指针和tail指针，程序获取链表的表头节点和表尾节点的复杂度为O（1）
• 带链表长度计数器：程序使用list结构的len属性来对list持有的链表节点进行计数，程序获取链表中节点数量的复杂度为O（1）
• 多态：链表节点使用void*指针来保存节点值，并且可以通过list结构的dup、free、match三个属性为节点值设置类型特定函数，所以链表可以用于保存各种不同类型的值

字典

字典又称为映射。

结构

字典

typedef struct dict {

    //类型特定函数
    dictType *type;
    //私有数据
    void *privdata;
    //哈希表
    dictht ht[2];
    // rehash索引
    //当rehash不在进行时，值为-1
    in trehashidx; /* rehashing not in progress if rehashidx == -1 */
} dict;

ht属性是一个包含两个项的数组，数组中的每个项都是一个dictht哈希表，一般情况下，字典只使用ht[0]哈希表，ht[1]哈希表只会在对ht[0]哈希表进行rehash时使用。除了ht[1]之外，另一个和rehash有关的属性就是rehashidx，它记录了rehash目前的进度，如果目前没有在进行rehash，那么它的值为-1。

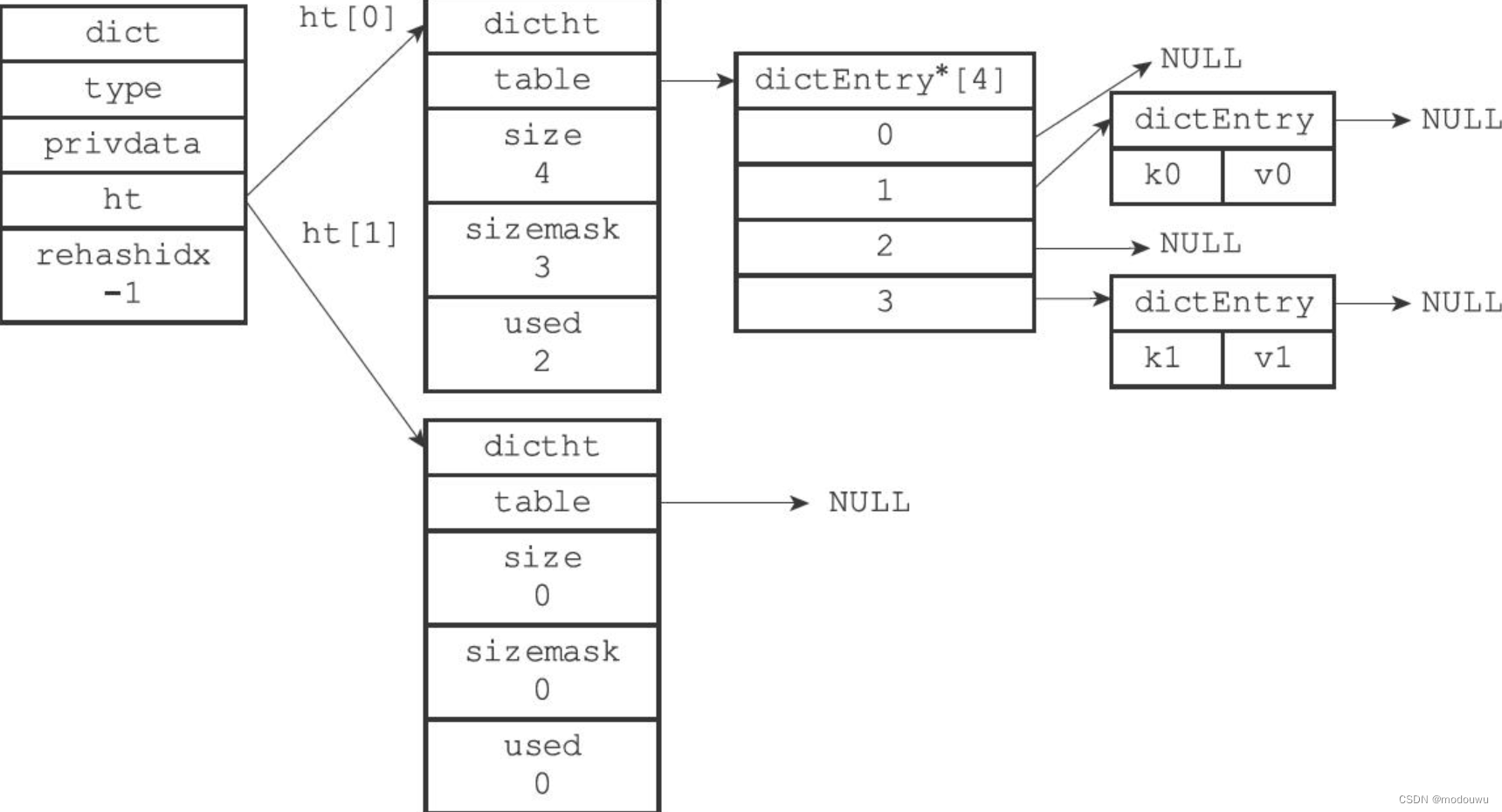

图展示了一个普通状态下（没有进行rehash）的字典

hash表

typedef struct dictht {

    //哈希表数组
    dictEntry **table;
    //哈希表大小
    unsigned long size;
    //哈希表大小掩码，用于计算索引值
    //总是等于size-1
    unsigned long sizemask;
    //该哈希表已有节点的数量
    unsigned long used;
} dictht;

table属性是一个数组，数组中的每个元素都是一个指向dict.h/dictEntry结构的指针，每个dictEntry结构保存着一个键值对。size属性记录了哈希表的大小，也即是table数组的大小，而used属性则记录了哈希表目前已有节点（键值对）的数量。sizemask属性的值总是等于size-1，这个属性和哈希值一起决定一个键应该被放到table数组的哪个索引上面。

hash表节点

typedef struct dictEntry {

    //键
    void *key;
    //值
    union{

        void *val;
        uint64_tu64;
        int64_ts64;
    } v;
    //指向下个哈希表节点，形成链表
    struct dictEntry *next;
} dictEntry;

解决键冲突

Redis的哈希表使用链地址法（separate chaining）来解决键冲突，每个哈希表节点都有一个next指针，多个哈希表节点可以用next指针构成一个单向链表，被分配到同一个索引上的多个节点可以用这个单向链表连接起来，这就解决了键冲突的问题。
因为dictEntry节点组成的链表没有指向链表表尾的指针，所以为了速度考虑，程序总是将新节点添加到链表的表头位置（复杂度为O（1）），排在其他已有节点的前面。（怎么判断数据已存在呢？）

rehash

当哈希表保存的键值对数量太多或者太少时，程序需要对哈希表的大小进行相应的扩展或者收缩。
rehash（重新散列）的步骤如下：

• 为字典的ht[1]哈希表分配空间，这个哈希表的空间大小取决于要执行的操作，以及ht[0]当前包含的键值对数量（也即是ht[0].used属性的值）
  • 如果执行的是扩展操作，那么ht[1]的大小为第一个大于等于ht[0].used*2的2的n次方幂
  • 如果执行的是收缩操作，那么ht[1]的大小为第一个大于等于ht[0].used的2的 n次幂
• 将保存在ht[0]中的所有键值对rehash到ht[1]上面：rehash指的是重新计算键的哈希值和索引值，然后将键值对放置到ht[1]哈希表的指定位置上。
• 当ht[0]包含的所有键值对都迁移到了ht[1]之后（ht[0]变为空表），释放ht[0]，将ht[1]设置为ht[0]，并在ht[1]新创建一个空白哈希表，为下一次rehash做准备。

当以下条件中的任意一个被满足时，程序会自动开始对哈希表执行扩展操作：
1）服务器目前没有在执行BGSAVE命令或者BGREWRITEAOF命令，并且哈希表的负载因子大于等于1。
2）服务器目前正在执行BGSAVE命令或者BGREWRITEAOF命令，并且哈希表的负载因子大于等于5。
其中哈希表的负载因子可以通过公式：
3）当哈希表的负载因子小于0.1时，程序自动开始对哈希表执行收缩操作

#负载因子=哈希表已保存节点数量/哈希表大小
load_factor = ht[0].used / ht[0].size

根据BGSAVE命令或BGREWRITEAOF命令是否正在执行，服务器执行扩展操作所需的负载因子并不相同，这是因为在执行BGSAVE命令或BGREWRITEAOF命令的过程中，Redis需要创建当前服务器进程的子进程，而大多数操作系统都采用写时复制（copy-on-write）技术来优化子进程的使用效率，所以在子进程存在期间，服务器会提高执行扩展操作所需的负载因子，从而尽可能地避免在子进程存在期间进行哈希表扩展操作，这可以避免不必要的内存写入操作，最大限度地节约内存。
写时复制机制原理

渐进式rehash

为了避免rehash对服务器性能造成影响，服务器不是一次性将ht[0]里面的所有键值对全部rehash到ht[1]，而是分多次、渐进式地将ht[0]里面的键值对慢慢地rehash到ht[1]。
以下是哈希表渐进式rehash的详细步骤：

• 为ht[1]分配空间，让字典同时持有ht[0]和ht[1]两个哈希表
• 在字典中维持一个索引计数器变量rehashidx，并将它的值设置为0，表示rehash工作正式开始
• 在rehash进行期间，每次对字典执行添加、删除、查找或者更新操作时，程序除了执行指定的操作以外，还会顺带将ht[0]哈希表在rehashidx索引上的所有键值对rehash到ht[1]，当rehash工作完成之后，程序将rehashidx属性的值增一
• 随着字典操作的不断执行，最终在某个时间点上，ht[0]的所有键值对都会被rehash至ht[1]，这时程序将rehashidx属性的值设为-1，表示rehash操作已完成

rehashidx从0一直到size-1，表示从头桶到尾桶，按照桶的力度来搬运数据，并且redis收到任意size个命令，就能搬运完成

渐进式rehash的好处在于它采取分而治之的方式，将rehash键值对所需的计算工作均摊到对字典的每个添加、删除、查找和更新操作上，从而避免了集中式rehash而带来的庞大计算量。
因为在进行渐进式rehash的过程中，字典会同时使用ht[0]和ht[1]两个哈希表，所以在渐进式rehash进行期间，字典的删除（delete）、查找（find）、更新（update）等操作会在两个哈希表上进行。例如，要在字典里面查找一个键的话，程序会先在ht[0]里面进行查找，如果没找到的话，就会继续到ht[1]里面进行查找，诸如此类。
另外，在渐进式rehash执行期间，新添加到字典的键值对一律会被保存到ht[1]里面，而ht[0]则不再进行任何添加操作，这一措施保证了ht[0]包含的键值对数量会只减不增，并随着rehash操作的执行而最终变成空表。

跳跃表

跳跃表（skiplist）有序、通过在每个节点中维持多个指向其他节点的指针，从而快速访问其他节点。
跳跃表支持平均O（logN）、最坏O（N）复杂度的节点查找，还可以通过顺序性操作来批量处理节点。

跳跃表的实现

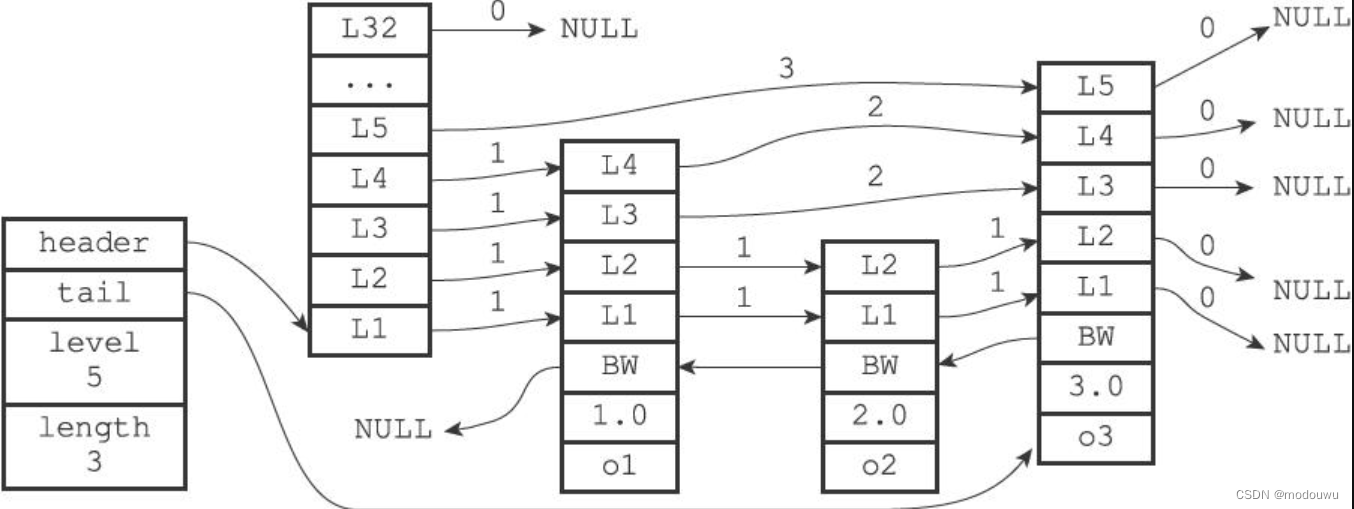

图展示了一个跳跃表示例，位于图片最左边的是zskiplist结构，该结构包含以下属性：

• header：指向跳跃表的表头节点。
• tail：指向跳跃表的表尾节点。
• level：记录目前跳跃表内，层数最大的那个节点的层数（表头节点的层数不计算在内）。
• length：记录跳跃表的长度，也即是，跳跃表目前包含节点的数量（表头节点不计算在内）。
  位于zskiplist结构右方的是四个zskiplistNode结构，该结构包含以下属性：
• 层（level）：节点中用L1、L2、L3等字样标记节点的各个层，L1代表第一层，L2代表第二层，以此类推。每个层都带有两个属性：前进指针和跨度。前进指针用于访问位于表尾方向的其他节点，而跨度则记录了前进指针所指向节点和当前节点的距离。在上面的图片中，连线上带有数字的箭头就代表前进指针，而那个数字就是跨度。当程序从表头向表尾进行遍历时，访问会沿着层的前进指针进行。
• 后退（backward）指针：节点中用BW字样标记节点的后退指针，它指向位于当前节点的前一个节点。后退指针在程序从表尾向表头遍历时使用。
• 分值（score）：各个节点中的1.0、2.0和3.0是节点所保存的分值。在跳跃表中，节点按各自所保存的分值从小到大排列。
• 成员对象（obj）：各个节点中的o1、o2和o3是节点所保存的成员对象

跳跃表节点

typedef struct zskiplistNode {

    //层
    struct zskiplistLevel {

        //前进指针
        struct zskiplistNode *forward;
        //跨度
        unsigned int span;
    } level[];//注意，这里是一个数组
    //后退指针
    struct zskiplistNode *backward;
    //分值
    double score;
    //成员对象
    robj *obj;
} zskiplistNode;

层

跳跃表节点的level数组可以包含多个元素，每个元素都包含一个指向其他节点的指针，程序可以通过这些层来加快访问其他节点的速度，一般来说，层的数量越多，访问其他节点的速度就越快。

前进指针

每个层都有一个指向表尾方向的前进指针（level[i].forward属性），用于从表头向表尾方向访问节点。
遍历操作只使用了前进指针。

跨度

层的跨度（level[i].span属性）用于记录两个节点之间的距离。
跨度是用来计算排位（rank）的：在查找某个节点的过程中，将沿途访问过的所有层的跨度累计起来，得到的结果就是目标节点在跳跃表中的排位。
另外查找时，因为是有序，使用了二分查找，所以平均时间复杂度是O（logN）

后退指针

用于从表尾向表头方向访问节点：跟可以一次跳过多个节点的前进指针不同，因为每个节点只有一个后退指针，所以每次只能后退至前一个节点

分值和成员

节点的分值（score属性）是一个double类型的浮点数，跳跃表中的所有节点都按分值从小到大来排序
节点的成员对象（obj属性）是一个指针，它指向一个字符串对象，而字符串对象则保存着一个SDS值

跳跃表

typedef struct zskiplist {

    //表头节点和表尾节点
    structz skiplistNode *header, *tail
