Opencv中RotatedRect和ellipse的角度方向

原创

已于 2025-09-12 16:55:05 修改 · 597 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#opencv #计算机视觉

于 2024-06-26 16:22:43 首次发布

版本：opencv-4.7.0-windows
Opencv中，大多数时候，逆时针旋转是正方向，但在RotatedRect和ellipse中，顺时针旋转是正方向。

//RotatedRect的角度参数是顺时针为正方向
RotatedRect(const Point2f& center, const Size2f& size, float angle);

//ellipse的angle、startAngle、endAngle都是顺时针为正方向
void ellipse(InputOutputArray img, Point center, Size axes,
                        double angle, double startAngle, double endAngle,
                        const Scalar& color, int thickness = 1,
                        int lineType = LINE_8, int shift = 0);

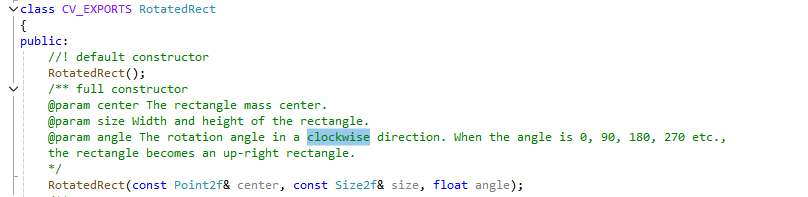

源码说明：
在这里插入图片描述
代码测试：

#include <opencv2/opencv.hpp>
int main()
{


#pragma region RotatedRect顺时针为正
	cv::Mat image = cv::Mat(500,
