Black Hole Routing

技术背景

• 一般来说，一条路由无论是静态的或者是动态的，都需要关联到一个出接口，路由的出接口指的是设备要到达一个目的网络时的出站接口。
• 路由的出接口可以是该设备的物理接口，比如百兆、千兆以太网接口，也可以是逻辑接口，如VLAN接口(VLAN Interface)，或者是隧道(Tunnel )接口等。
• 在众多类型的出接口中，有一种接口非常特殊，那就是Null(无效)接口，这种类型的接口只有一个编号，也就是0。
• Null0是一个系统保留的逻辑接口，当网络设备在转发某些数据包时，如果使用出接口为Null0的路由，那么这些报文将被直接丢弃，就像被扔进了一个黑洞里，因此出接口为Nu110的路由又被称为黑洞路由。
• 黑洞路由是一种十分有用处的路由。

示例

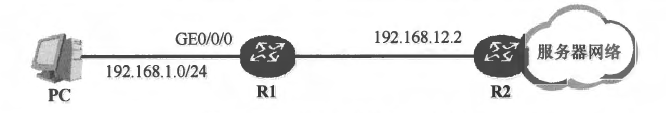

如下图所示的网络拓扑中，

• R1的GE0/0/0连接着一个终端网络，处于该终端网络的PC将默认网关设置为R1的GE0/0/0接口IP地址，
• 为了让PC能够访问R2右侧的服务器网络，我们在R1上配置了一条默认路由：

[R1]ip route-static 0.0.0.0 0.0.0.0 192.168.12.2

• 当PC访问本地网段192.168.1.0/24之外的资源(包括服务器网络中所有的网段)时，流量都会先被发往R1，然后由R1转发给R2。

引入问题

在服务器网络中，有一个特殊的网段：192.168.200.0/24并不希望被PC访问，能否仅仅通过路由的配置来实现这个需求?

解决方法

• 通过使用黑洞路由可以实现上述需求。
• R1可增加如下配置：

[R1]ip route-static 192.168.200.0 255.255.255.0 NULL0

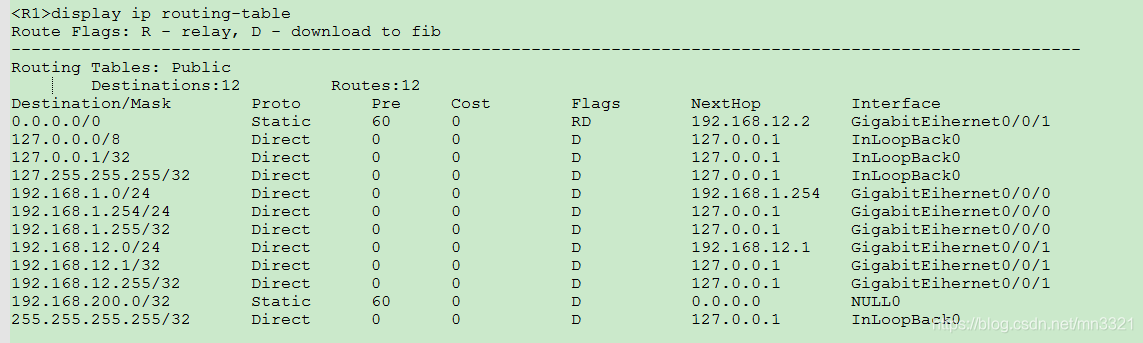

• 使用上述命令可为R1增加了一条到达192.168.200.0/24的路由，但是该条路由的出接口是Nu110。完成上述配置后，先查看一下R1的路由表：

• 当PC访问192.168.200.0/24时，数据包先被送到默认网关R1，R1通过路由表查询，发现数据包的目的IP地址匹配路由192.168.200.0/24，而该条路由的出接口是Null0，因此它将数据包直接丢弃。
• 实际上，这是一种实现流量过滤的简单而又有效的方法。

黑洞路由除了在上述场景中使用，还能用于各种其他场景:

• 在部署了路由汇总的网络中，用于防止数据转发出现环路。
• 在部署了NAT (Network Address Translation，网络地址转换)的网络中，用于防止数据转发出现环路。
• 在BGP网络中，用于发布特定网段的路由。
