华邦NOR Flash护航教育科技

在智能教育硬件迅猛发展的今天,学习平板已覆盖从K12到职业教育、考研考公等全学龄段应用场景。这类设备通常采用“主控芯片+存储单元+接口电路”的核心架构,需同步处理视频解码、AI交互、多任务学习应用等复杂任务。在这一架构下,NOR Flash凭借其芯片内执行(XIP)特性脱颖而出,系统可直接从闪存读取并运行代码,省去RAM加载环节,实现学习平板的秒级快速启动。同时,NOR Flash具有高可靠性,其存储结构不易产生坏块,能够确保操作系统、教学应用程序等关键代码的安全与准确执行,为用户提供稳定流畅的学习体验。

随着学习平板功能的不断丰富,系统固件、AI算法模型及应用程序的代码量显著增加,128Mb NOR Flash以其适中的容量和优异的性能成为理想选择。这一容量能够轻松容纳精简版智能操作系统、硬件驱动库及各类学习应用,为AI语音交互、智能批改等复杂功能提供坚实基础。在性能上,128Mb NOR Flash支持高速SPI接口,时钟频率可达133MHz甚至更高,这保障了系统在调用和执行代码时拥有足够的带宽,避免因读取速度瓶颈导致的操作卡顿,尤其在运行多个教育应用时能保持流畅。此外,NOR Flash具备卓越的数据保留能力(典型值可达20年)和擦写寿命(10万次),完美契合学习平板频繁进行系统更新和本地数据写入的特点,保障了设备在长期使用中的稳定可靠。

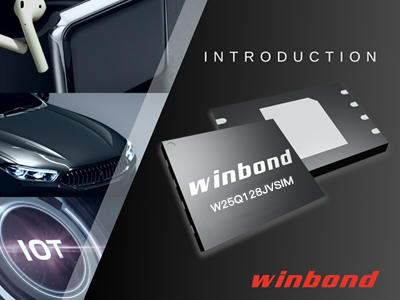

在众多NOR Flash解决方案中,华邦电子(Winbond)的128Mb产品W25Q128JVFIN以其卓越品质成为学习平板的优选。这款芯片支持标准的SPI接口,并兼容Dual/Quad SPI模式,峰值数据传输速率可达532Mb/s,为系统快速启动和应用加载提供了强劲动力。其工作电压范围宽达2.7V-3.6V,能很好地适应学习平板内部电源波动,增强系统稳定性。W25Q128JVFIN还遵循JEDEC标准,便于与主流平台集成。以下关键参数对比凸显了其优势:

关键参数

华邦W25Q128JVFIN优势体现

对学习平板的价值

容量

128Mb (16MB)

满足智能系统代码存储需求,支持功能扩展

读取速度

最高133MHz时钟频率,支持XIP

实现快速启动,保障应用流畅运行

可靠性

10万次擦写寿命,20年数据保留

应对频繁固件升级,确保系统长期稳定可靠

接口灵活性

支持SPI/Dual SPI/Quad SPI

适配不同主控芯片,提升设计灵活性

华邦Winbond NOR Flash在抗干扰能力和温度适应性方面表现优异,其工业级标准使得学习平板能在家庭、学校等多种环境下稳定工作。作为华邦电子在中国区的重要合作伙伴,满度科技为学习平板制造商提供全方位的服务支持,包括芯片选型指导、电路设计参考、时序匹配优化以及样品供应,帮助客户高效完成集成工作,显著缩短研发周期。

综合来看,为学习平板选择华邦Winbond的128Mb NOR Flash是一个能够提升产品竞争力的可靠决策。其快速读取特性为平板带来秒级启动的流畅体验,高可靠性和长寿命则确保了设备在频繁使用与更新下的长期稳定运行,为教育品牌赢得用户信任奠定坚实基础。我们坚信,搭载华邦Winbond NOR Flash的学习平板,将在智能教育硬件市场中展现出更强的产品力。
