可靠传输-回退N帧协议

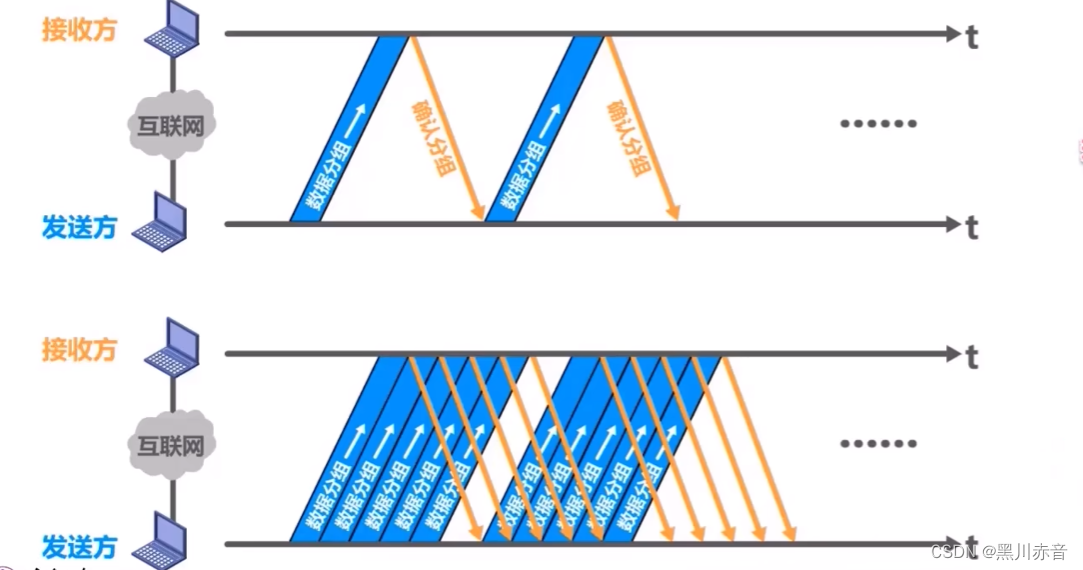

         上图中，第一幅图为停止等待协议，而第二幅图为流水线传输，是在接收方返回确认收到的数据之前发送N个数据分组。

回退N帧协议GBN（go-back-N）：

无差错情况：

1.采用3个比特给分组编号，即序号0~7

2.发送窗口尺寸W_T的取值：1< W_T <= 2^3 - 1。发送窗口的尺寸不能超过其上限。

3.接收窗口的尺寸W_R的值：1

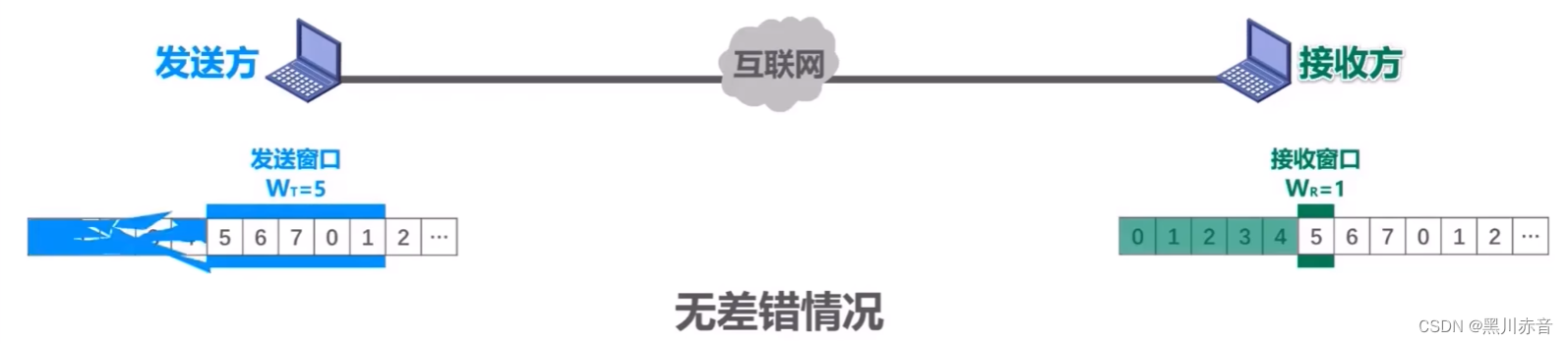

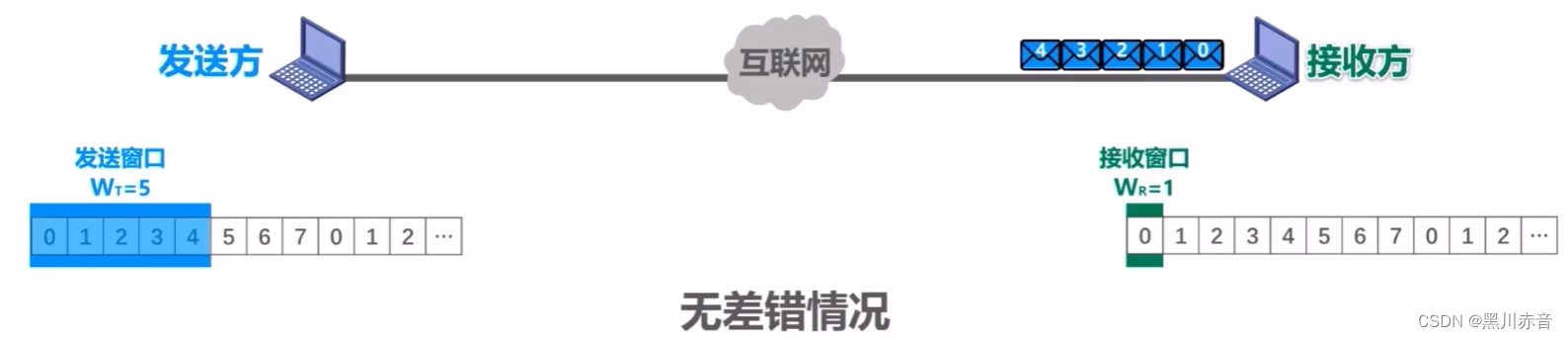

        如上图所示：发送方发送了5个数据分组，并正确到达了接收方。接收窗口按顺序接收他们，接收方每接收一个，就将窗口向后滑动一位。全部接收后，将发送窗口也向后滑动，如下图所示：

 累积确认：

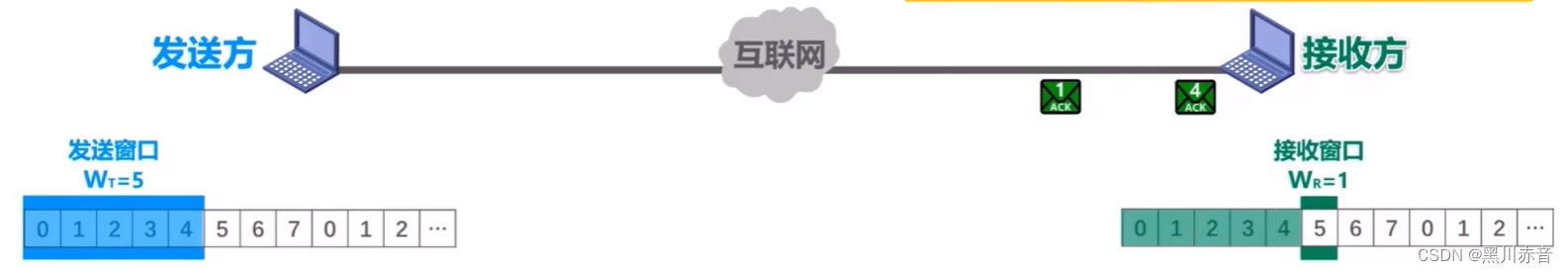

        接收方不一定要对收到的数据分组逐个发送确认，而是可以在收到几个数据分组后 (由具体实现决定)对按序到达的最后一个数据分组发送确认。ACKn表示序号为n及以前的所有数据分组都已正确接收。

        加上ACK1丢失了，但接收到了ACK4，还是不会影响发送数据。

有差错情况：

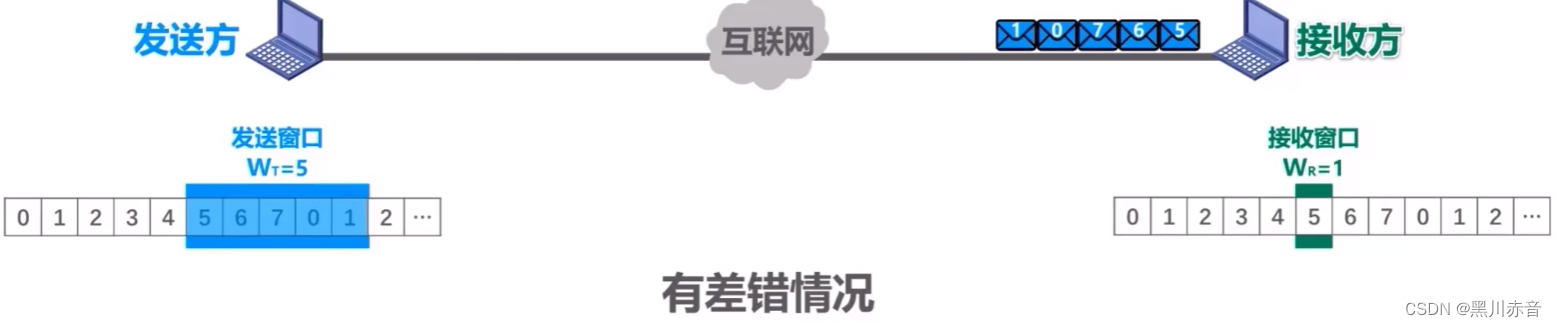

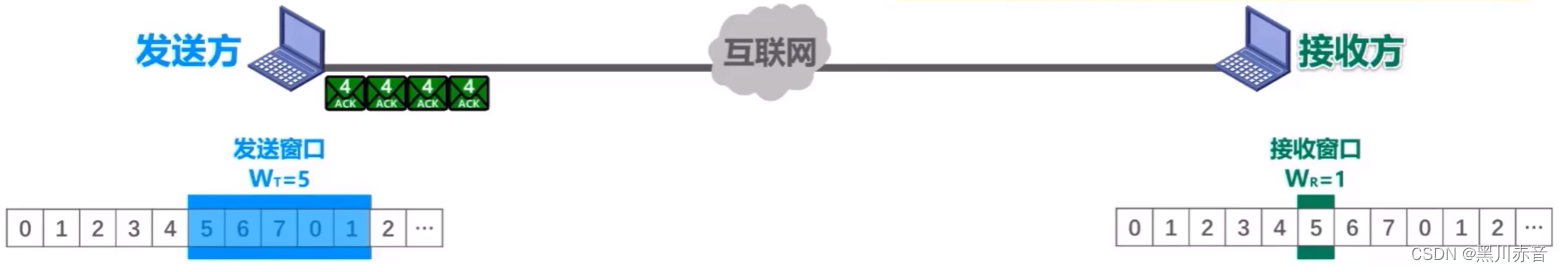

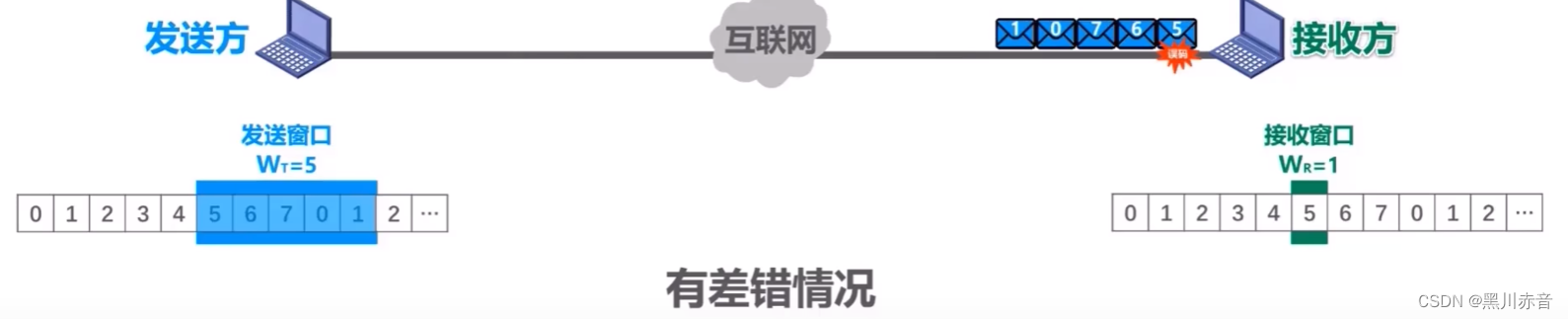

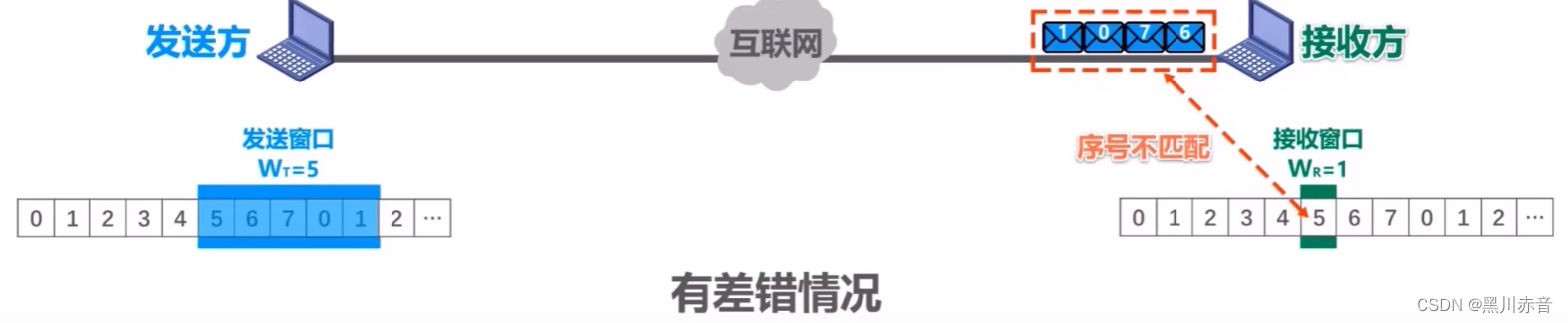

        发送方一次发送5个数据：1 0 7 6 5（5最先发送，所以最先到达），假设此时第5号元素误码（下图2），那么就会将5丢弃（下图3），那么此时 1 0 6 7 也与接收序号5 对不上（下图4），所以就会发送ACK4，表示之间确实收到的最后一个正确数据分组编号为4，那么有4个对不上，就会连续发送4次。

         在本例中，尽管序号为6,7,0,1的数据分组正确到达接收方，但由于5号数据分组误码不被接受，它们也“受到牵连”而不被接受，发送方还要重传这些数据分组，这就是所谓的Go=back=N (回退N)。

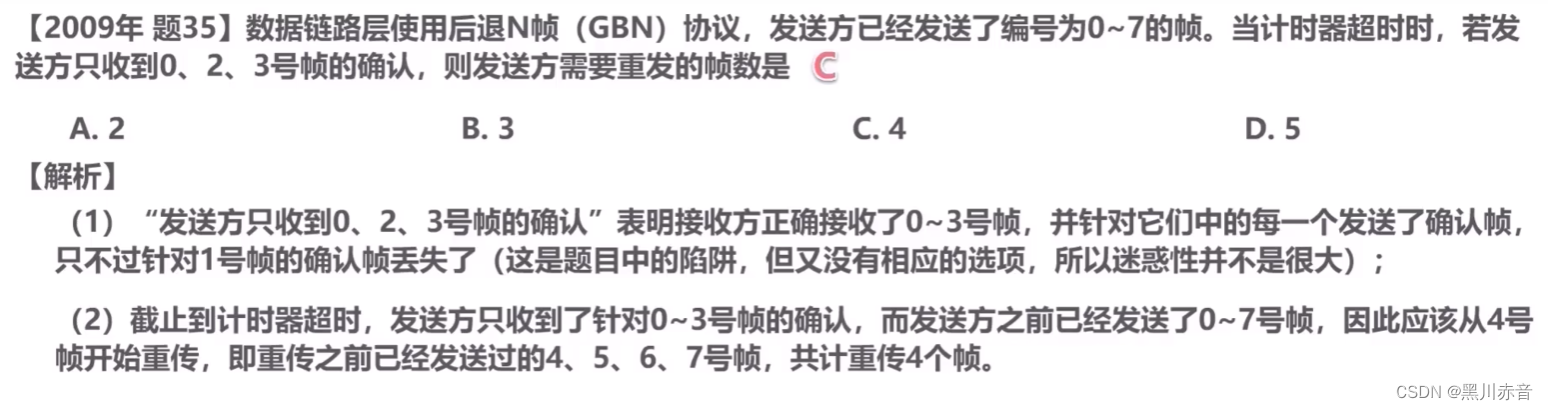

例题：

注意：

        发送窗口滑动时，一次滑动的并不是W_T，而是根据ACK_N，将窗口滑动到N后面。
