本文详细介绍了如何在Keil环境下创建STM32工程，并实现LED的控制。从新建工程文件夹开始，逐步讲解了芯片选择、文件添加、宏定义设置、头文件路径配置及程序编写过程。

1. 新建工程文件夹

这里我们建立一个文件夹为 led，作为工程的根目录文件夹。然后为了方便我们存放工程需要的一些其他文件，这里我们还新建下面USER。至于这些文件夹名字，实际上是可以任取的，我们这样取名只是为了方便识别。

2.新建工程

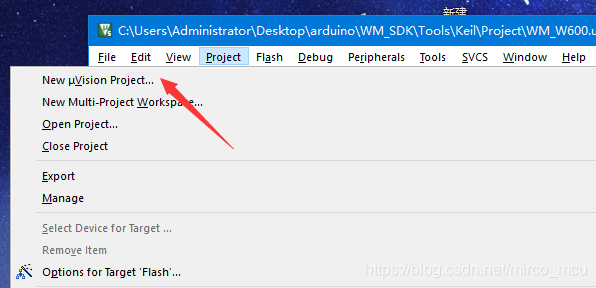

2.1 打开keil,在project选项中选择新建工程

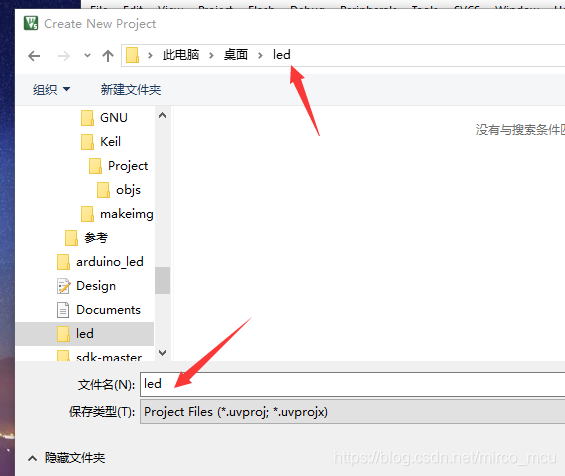

2.2 然后选择刚刚新建的文件夹。然后给工程命名，工程名与文件夹尽量一致且有具体意义

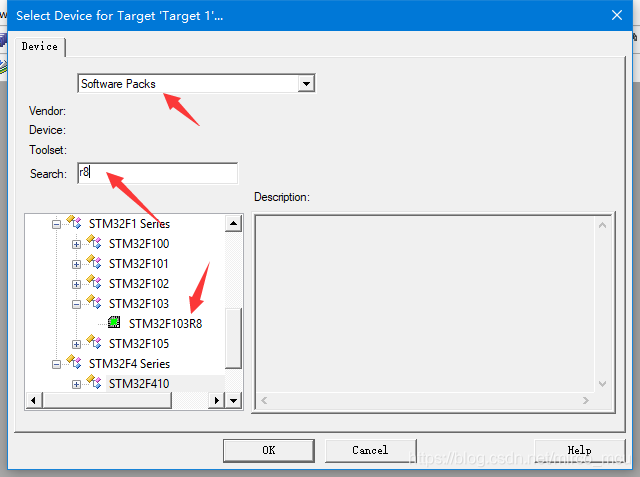

2.3 然后进入芯片选择，我们使用的芯片为stm32F103R8T6

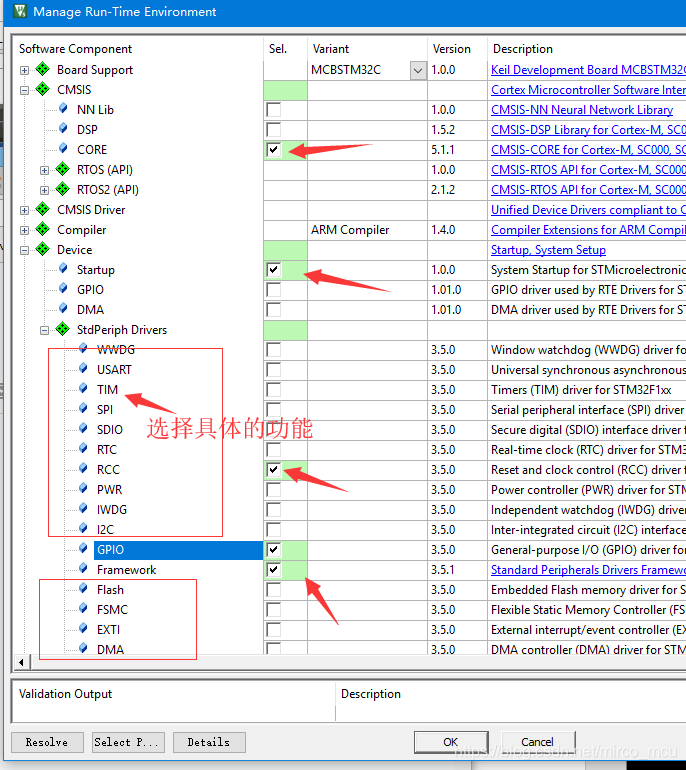

2.4 选择需要使用的芯片功能，

在这么多选项中core、startup、rcc、framework这四个是必选项

在device的stdperiph drivers选项卡中其他的是选择具体需要的外设，

点亮led和读取按键只需要选择GPIO就可以

3.新建文件

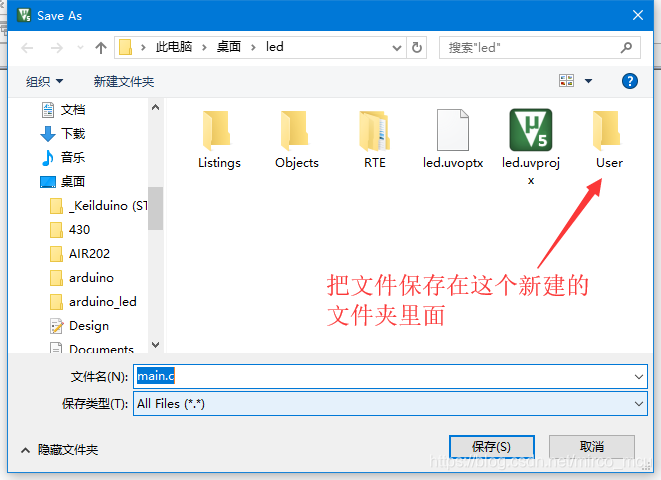

3.1 添加一个新文件（快捷键 Ctrl+N）点击 feil->new ，然后保存（快捷键 Ctrl+S）

在工程文件夹下面新建一个user文件夹，把所有用户文件放到这个文件夹里面

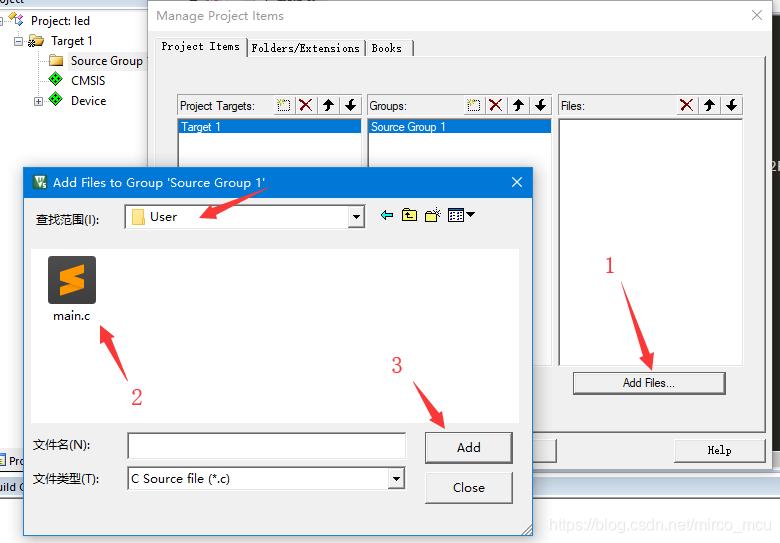

3.2 添加文件到工程里面

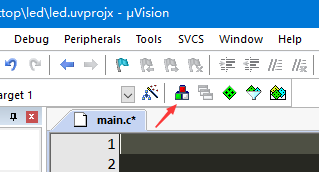

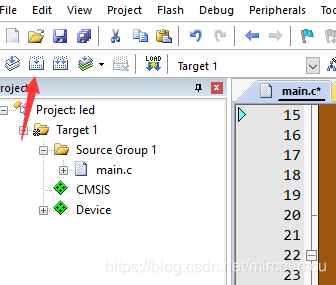

点击这个图标添加文件到工程

选择刚刚新建的文件夹中所保存的文件

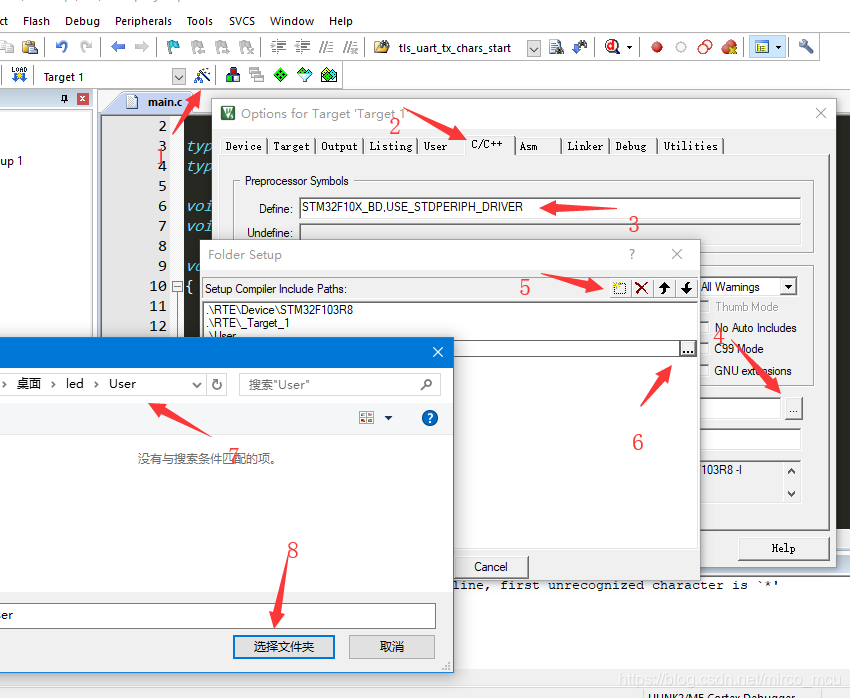

添加宏定义和头文件路径

在Define一栏中填写 STM32F10X_BD,USE_STDPERIPH_DRIVER

在include path 一栏中选择头文件（ *.h）所在的文件夹

4.编写程序

程序如下

#include "stm32f10x.h"


void LED_Init(void);
void delay(uint16_t time);

int main()
{
	int i;
	LED_Init();

	//红灯闪烁5下
	for(i=0;i<10;i++)
	{
		GPIO_SetBits(GPIOC,GPIO_Pin_8);			//低电平点亮
		delay(0xa000);
		GPIO_ResetBits(GPIOC,GPIO_Pin_8);		//高电平点亮
		delay(0xa000);
	}

	while(1)
	{

		//两个小灯循环闪烁
		GPIO_SetBits(GPIOC,GPIO_Pin_0);
		GPIO_ResetBits(GPIOC,GPIO_Pin_1);
		delay(0xFFFF);
		GPIO_ResetBits(GPIOC,GPIO_Pin_0);
		GPIO_SetBits(GPIOC,GPIO_Pin_1);
		delay(0xFFFF);
	}
}

void LED_Init(void)
{

 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);	 //使能PC端口时钟

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_8;				 //LED0-->PC.1 端口配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
 GPIO_Init(GPIOC, &GPIO_InitStructure);					 //根据设定参数初始化GPIOC.

 GPIO_SetBits(GPIOC,GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_8); 		 //IO 输出高 电平
}


//禁止编译器优化，循环等待延时
 void delay(volatile uint16_t time)
{
	 while(time--);
}

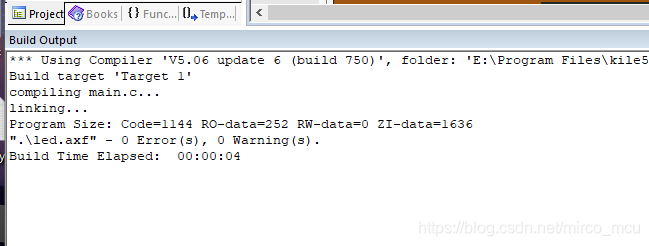

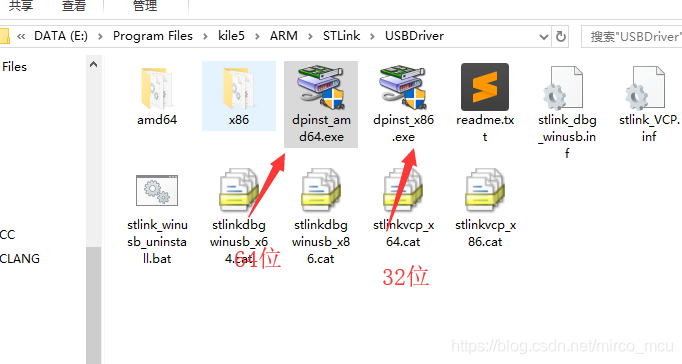

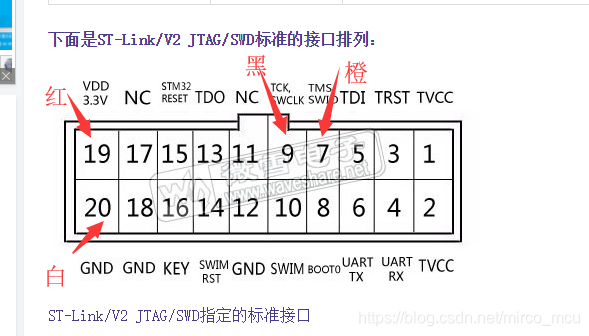

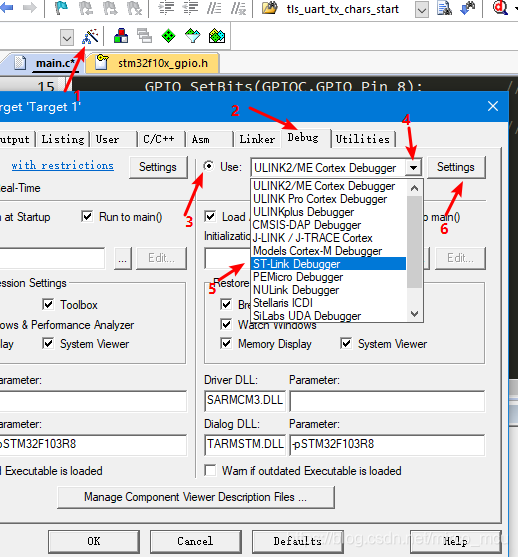

编译代码，无错无警告则正常
