abaqus基于已有模型仿真

• 本文基于abaqus6.12

以软体手指模型为例，导入模型，设置材料属性，设置边界条件为根部固定，设置对称面，载荷为气腔内表面压力，目的是得出整体变形特点、分析端部节点位移，分析内部应力分布。
本文基于上一篇梁模型的仿真已经讲清楚了建模与仿真流程的假设，重点在于对于不规则模型，无法自动进行微元切分，需要手动设置切分平面，切分后若存在相邻不同类型截面无法绘制网格，也需要手动设置截面属性。结果查看、导出、绘图方法与梁模型一致，也不在赘述。
图文详细流程，多图预警

---

一、导入模型

文件【File】-导入【Import】-部件【Part】

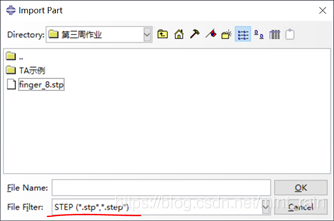

导入模型，注意改后缀

OK

二、设置属性

模型【Module】-属性【Property】

创建材料【Create Material】

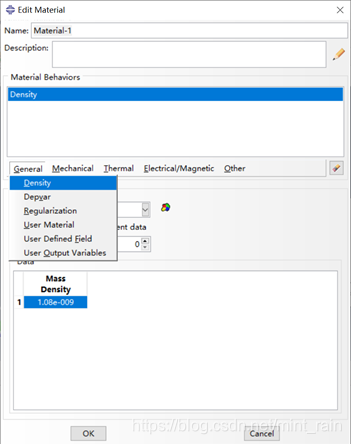

通用【General】-密度【Density】-质量密度【Mass Density】改成需要的值

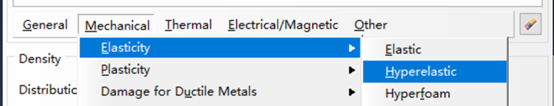

力学【Mechanical】-弹性【Elasticity】-超弹性【Hyperelastic】

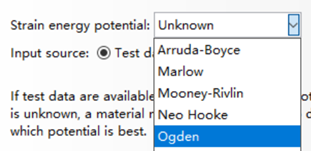

应变势能【Strain energy potential】-Ogden

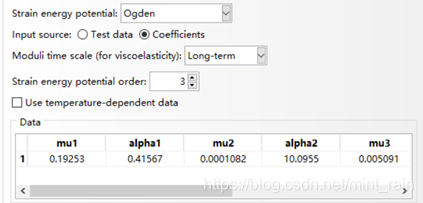

输入源【Input source】-系数【Coefficients】，应变势能阶次【Strain energy potential order】改为3，按需要设置超弹参数。

三、划分截面

创建截面【Create Section】

创建截面，直接OK

直接OK

指派截面【Assign Section】

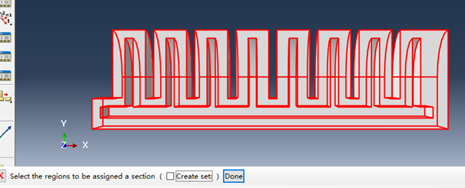

拉框选中整个截面，done

OK

此时虽然在属性模式模型是绿色，切换到网格模式就会发现模型是黄色。切换回部件模式。

创建边界集合

为了划分截面后设置边界条件方便，先把边界条件的两个面创建集合，如果要像梁模型一样输出末端位移曲线，需要额外创建属性为node的集合并为此集合创建历程输出。
找到左侧列表此模型此部件下的集【Set】双击

continue

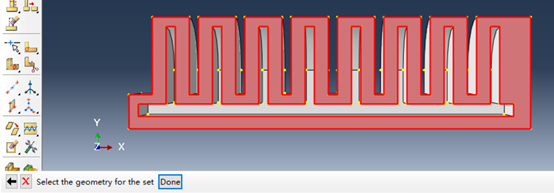

选中对称面，done

创建表面集合：双击Surfaces

continue

选好所有需要施加力的内表面，done

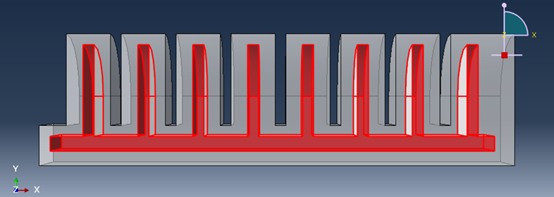

按住shift进行复选，选多了ctrl再点击这个面取消，同时按住ctrl alt可通过鼠标左键拖动模型改变角度，可用鼠标滚轮放大缩小。选好的surface如图

手动切分不规则部分

长按【Create Datum Plane Offset From Principal Plane】，在右侧出现的选择框中选第三个：三点确定一个平面【Create Datum Plane 3 Point】

选出所有分界面

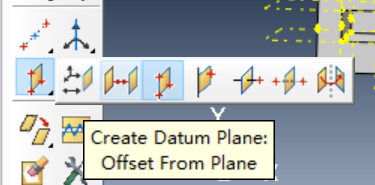

为方便之后设置固定，在末端多创建两个截面：选择长按的复选框的第二个：从已有平面偏移创建基准平面【Create Datum Plane Offset From Plane】

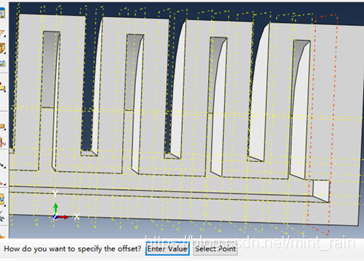

选定最右端的基准平面，通过值创建平面【Enter Value】

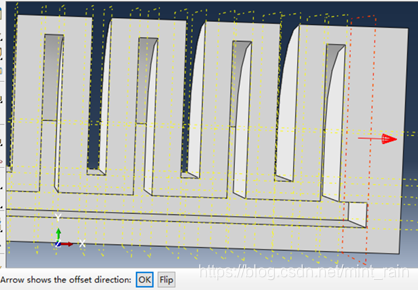

选择偏移方向【OK】

设置偏移值，可以设1或0.5

重复上述步骤，在右边再偏出一个面。
切分部件：【Partition Cell Define Cutting Plane】-长按出现的选择框，选第二个：以基准平面切分【Use Datum Plane】

选择一个基准平面，确定【Create Partition】

框选整个模型，done

重复选择基准平面、切分，直至按所有基准平面切分完成

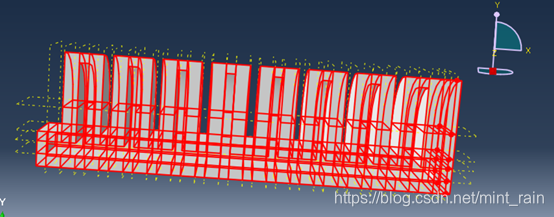

全部切好后：

四、划分网格

模式切换为网格

设置全局种子【Seed Part】

状态栏提示设置成功，【done】（这张忘了截）
【Assign Element Type】

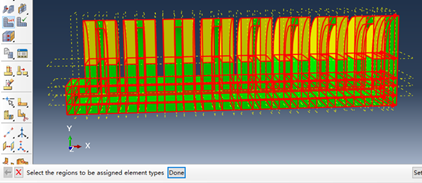

选中整个网格，done

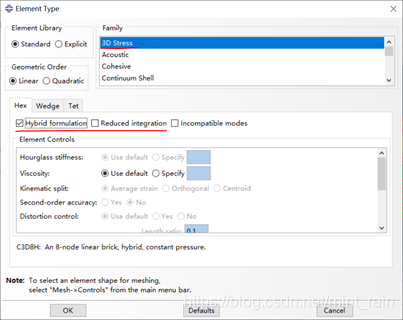

族【Family】选择三维应力【3D Stress】，六面体【Hex】栏，取消减缩积分【Reduced integration】，勾选杂交公式【Hybrid formulation】，【OK】。

手动设置不同属性相邻截面

划分网格【Mesh Part】

报错：有两种不同类型的截面（黄色和绿色），所以无法绘制网格，【cancel】

【Assign Mesh Contorls】

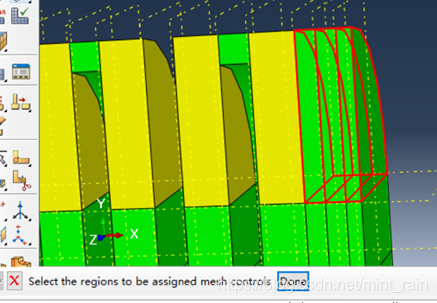

选中右上角这三块儿，【done】

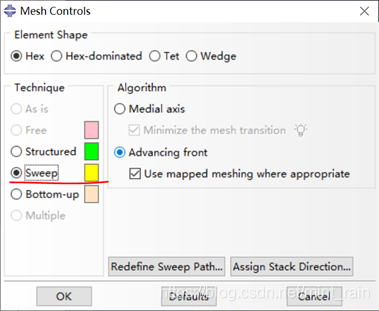

选择扫掠【Sweep】，【OK】。模型变为黄色。

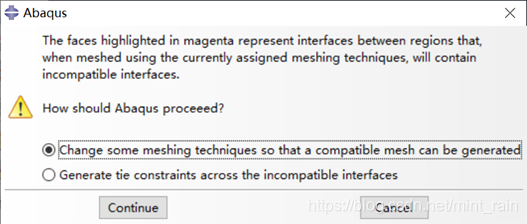

重新划分网格【Mesh Part】，【Yes】。

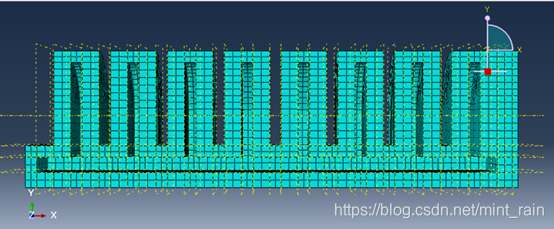

网格划分完成后模型变成蓝绿色。

五、装配和分析步

模式选择装配【Assembly】

【Instance Part】

【OK】

模式选择分析步【Step】

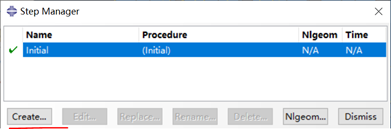

分析步管理器【Step Manager】

创建【Create】

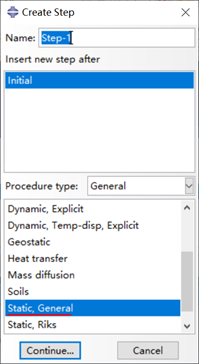

静力，通用【Static, General】，继续【continue】

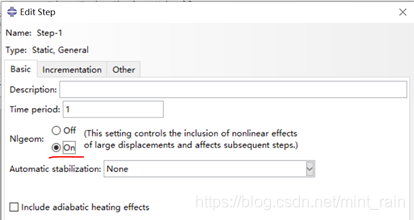

编辑分析步窗口，基本信息【Basic】栏，打开几何非线性【Nlgeom】-【On】

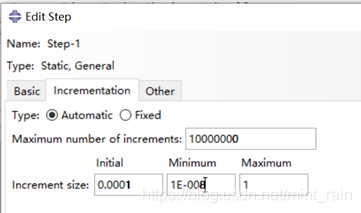

增量【Incrementation】栏，增大最大增量步数【Maximum number of increments】，减小初始值【initial】，减小最小值【Minimum】。

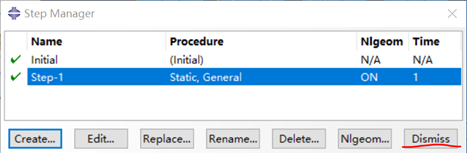

完成后【OK】，回退到分析步管理器窗口，关闭【Dismiss】

六、设置边界条件和载荷

模式改为载荷【Load】

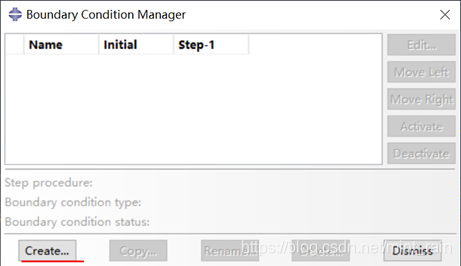

打开边界条件管理器【Boundary Condition Manager】

创建【Create】

创建的是初始条件，所以分析步选择【Initial】，类型是对称/反对称/完全固定【Symmtry /Antisymmetru/ Encastre】，此处用的是对称【continue】

选择右下角的集【Set】

选中刚才创建的集，【continue】

编辑边界条件窗口，目的是做z轴对称，所以选择Z，【OK】。

设置端面固定：再创建一个边界条件，注意initial

关闭选择区域的对话框，用shift和ctrl直接从图上选中靠近端面的面，【done】

编辑边界条件，选择完全固定【ENCASTRE】，【OK】。

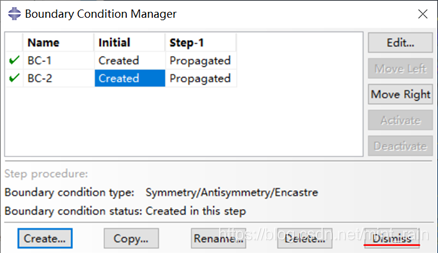

关闭边界条件管理器【Dismiss】

创建载荷【Create Load】

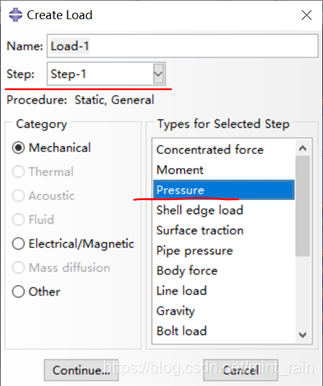

选择自己的分析步，类型选择压强【Pressure】，【continue】

选择右下角的表面【Surfaces】

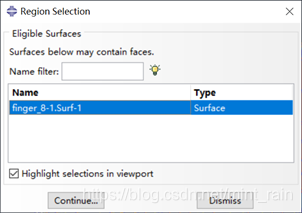

选择之前创建的表面，【continue】

设置压强：因为此处单位为MPa，所以需要30kPa填入0.03，【OK】。

七、创建作业

模式选作业【Job】

创建作业【Create Job】

选中现在的模型，【continue】

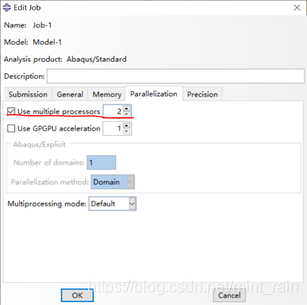

可修改并行【Parallelization】栏下的一些设置进行加速，【OK】。

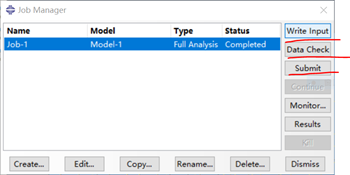

打开作业管理器【Job Manager】

依次点击写入【Write Input】、数据检查【Data Check】、提交【Submit】。

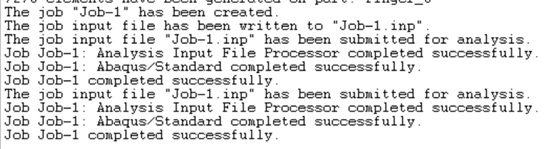

可以通过【Monitor】监视每一步的输出，这三个过程若正常，信息栏显示：

都完成后点击结果【Result】，进入结果查看界面，模型为绿色。
