上一次我们通过文章《半导体数据分析：GPR算法小白入门（一）》介绍了最基础的 GPR相关概念和知识，并用一个简单的气温预测来讲解了GPR算法的应用。接下来我们还是专注在半导体领域，看看GPR在这个领域能做些什么。

我们的目标是通过三个渐进的案例，来掌握将 GPR 应用于半导体问题的技能：

• 第 1 部分：晶体管 IV 特性（就是本文的内容）：学习建模 IV 曲线、处理大规模数据以及解释不确定性。
• 第 2 部分：工艺参数优化：探索温度、掺杂和其他因素如何影响器件性能。
• 第 3 部分：产量预测：使用 GPR 预测芯片产量并支持生产决策。

半导体数据分析：GPR算法应用 - 晶体管 IV 特性

想象一下，在半导体制造的无尘室里，工程师需要分析大量的测试数据，例如晶体管的电压-电流（I-V）特性。这些数据往往带有噪声，而且我们可能只在少数几个点上进行了测量。如何利用这些有限且带有噪声的数据，精准地预测出完整的特性曲线，并评估预测的可靠性呢？

这时候，高斯过程回归（Gaussian Process Regression, GPR） 这种强大的机器学习工具就派上用场了。它不仅能给出预测值，还能给出这个预测的不确定性，这在工程领域是至关重要的。

今天我和大家一起，将通过一个简单的晶体管I-V特性分析案例，来尝试如何用GPR来解决这个问题，这其中我准备了代码，并把代码拆解为几个易懂的模块。

首先我们主要介绍一下本次学习需要设计的几个模块：

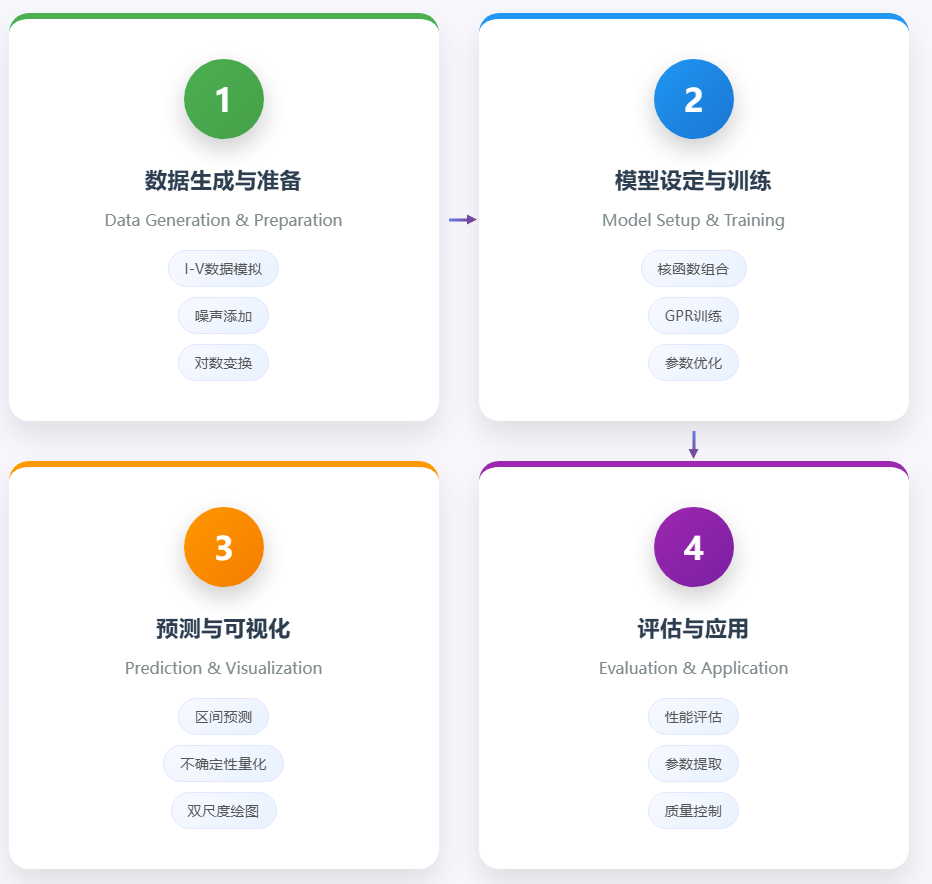

半导体GPR分析模块框图

模块一：数据生成与准备

在实际应用中，我们手上的数据来自真实测量。为了方便演示，我们首先用一个简单的物理公式来模拟晶体管的I-V特性，并加入随机噪声，让它看起来更像真实世界的数据。

这个模块的目标是：

• 模拟生成一组电压（V）与电流（I）的数据。这里我们用的是一个简化的晶体管方程。

• 由于电流的数值范围跨度非常大（从微安到毫安），直接用GPR处理可能会遇到困难。因此，我们对电流数据进行对数变换（log10），将其压缩到一个更合理的范围，这有助于提高模型的稳定性和准确性。

这一步是整个分析的基石。如果数据本身就有问题，再强大的模型也无法得出正确的结论。

模块二：模型设定与训练

这一步是GPR的核心。我们需要告诉模型，我们对数据之间的关系有什么样的假设。

• 核函数（Kernel）的选择：核函数是GPR的灵魂，它定义了数据点之间的相似性。我们这里设计了三个核函数的组合：

  • RBF核：代表平滑且连续的函数关系。

  • ConstantKernel：代表数据的整体缩放。

  • WhiteKernel：代表数据中的随机噪声。

• 模型训练：我们将处理好的训练数据（V_train 和 I_train_log）输入到GPR模型中，让模型自动学习核函数的最佳参数。这个过程就像是让模型从杂乱的数据点中，学习出一条最能代表其规律的“最佳曲线”。

模块三：预测与结果可视化

模型训练完成后，我们就可以用它来进行预测了。

• 预测：我们让模型在一个更宽泛的电压范围（V_test）上进行预测。GPR的强大之处在于，它不仅会给出预测的电流值（y_pred），还会给出一个标准差（y_std），用来衡量预测的不确定性。

• 数据反变换：由于我们在训练时对电流数据进行了对数变换，现在需要将预测结果反变换回来（10**y_pred），以便在原始的物理尺度上观察和分析。

• 绘图：这部分代码会生成两张图，一张是线性尺度的，另一张是对数尺度的。

  • 红点：表示我们实际测量的数据点。

  • 蓝线：表示GPR模型的预测曲线。

  • 蓝色阴影区域：表示预测的95%置信区间。阴影越宽，说明模型在这里的预测越不确定。

  • 绿色虚线：表示我们一开始用来生成数据的理想理论曲线，用来作为参考。

这一步可以直观地展示模型是如何从有限的点，推断出完整的曲线，并且给出了预测的置信度。

模块四：模型评估与应用

最后，我们需要评估模型的性能，并探讨它在实际中的应用。

• 性能评估：我们计算了预测结果与实际测量值之间的平均相对误差。这个指标能客观地告诉我们，模型的预测有多准确。

• 实际应用：一旦我们有了这个模型，就可以做很多事情了。例如，我们可以：

  • 预测特定电压下的电流：当没有测量数据时，我们可以轻松地从模型中得到预测值。

  • 进行质量控制：比较模型的预测曲线与理想理论曲线，如果偏差过大，可能意味着这个晶体管存在缺陷。

四个模块的作用是展示GPR如何从根本上改变我们处理半导体数据的方式，从简单的点对点分析，转变为对整个函数关系的全面理解。

好了 下一步我们准备代码，需要注意的是 我们在上面四大模块的基础上，对代码模块做了更细致的规划：

模块 1：设置环境

import numpy as np
import matplotlib.pyplot as plt
from sklearn.gaussian_process import GaussianProcessRegressor
from sklearn.gaussian_process.kernels import RBF, ConstantKernel as C, WhiteKernel
import warnings
warnings.filterwarnings('ignore')
plt.rcParams['font.sans-serif'] = ['SimHei', 'Arial Unicode MS', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

解释

该模块导入必要的库：

• NumPy：用于生成数据和处理数组等数值运算。
• Matplotlib：用于绘制 IV 曲线。
• Scikit-learn 的 GPR：使用高斯过程回归对 IV 关系进行建模。
• warnings：抑制非关键警告以保持输出清晰。
• Matplotlib 设置：配置字体以支持特殊字符（例如，中文或 Unicode）并确保图中正确显示负号。

重要性：设置环境确保我们拥有生成数据、训练模型和可视化结果的工具。字体设置使图表在不同系统上清晰易读。

模块 2：生成模拟晶体管 IV 数据

def generate_transistor_iv_data(n_samples=50, noise_level=0.1):
    """
    Generate simulated transistor I-V characteristics data
    Based on simplified transistor equation: I = Is * (exp(qV/kT) - 1)
    """
    V = np.linspace(0.1, 1.2, n_samples)
    Is = 1e-12  # Reverse saturation current (A)
    q = 1.6e-19  # Electron charge (C)
    k = 1.38e-23  # Boltzmann constant (J/K)
    T = 300  # Temperature (K)

    I_ideal = Is * (np.exp(q * V / (k * T)) - 1)
    noise_std = noise_level * np.max(I_ideal)
    noise = np.random.normal(0, noise_std, len(V))
    I_measured = I_ideal + noise
    I_measured = np.maximum(I_measured, Is * 0.1)

    return V, I_measured, I_ideal

np.random.seed(42)
V_train, I_train, I_true = generate_transistor_iv_data(n_samples=25, noise_level=0.05)
print(f"   - Voltage range: {V_train.min():.2f}V ~ {V_train.max():.2f}V")
print(f"   - Current range: {I_train.min():.2e}A ~ {I_train.max():.2e}A")

解释

该模块创建模拟数据来模仿晶体管的 IV 曲线：

• 功能：generate_transistor_iv_data使用简化的晶体管方程，
  • I_s ：反向饱和电流（一个微小的常数）。

    • （ q ）：电子电荷。
    • （ k ）：玻尔兹曼常数。
    • （ T ）：开尔文温度。
    ​
• 电压（V）：产生0.1V至1.2V之间的25个电压点。
• 理想电流（I_ideal）：使用方程计算理论电流。
• 噪声：添加随机噪声以模拟现实世界的测量误差。
• 正电流：通过设置最小值确保电流在物理上是现实的（非负）。
• 输出：返回电压（V）、噪声测量电流（I_measured）和理想电流（I_true）。

重要性：由于制造差异或测量误差，真实的晶体管数据存在噪声。此函数模拟了这种现实情况，为我们提供测试 GPR 模型所需的数据。随机种子确保了结果的可重复性。

模块 3：数据预处理



I_train_positive = np.maximum(I_train, 1e-15)
I_train_log = np.log10(I_train_positive)
if np.any(np.isnan(I_train_log)):
    print("   - Warning: NaN values detected, fixing...")
    I_train_log = I_train_log[~np.isnan(I_train_log)]
    V_train = V_train[~np.isnan(I_train_log)]
    I_train = I_train[~np.isnan(I_train_log)]
print(f"   - Log current range: {I_train_log.min():.2f} ~ {I_train_log.max():.2f}")

解释

该模块对数据进行预处理：

• 正值：确保所有当前值都是正值（以避免对数错误）。
• 对数变换：对电流取以 10 为底的对数，因为晶体管电流跨越多个数量级（例如，从纳安到毫安）。
• NaN 检查：删除任何可能破坏模型的无效（NaN）值。
• 输出：打印对数转换电流的范围。

重要性：IV 曲线呈指数型，因此电流变化范围很大。取对数可以压缩数据范围，使 GPR 更容易建模。检查 NaN 值可确保模型不会崩溃。

---

模块 4：配置 GPR 模型



kernel = C(1.0, (1e-3, 1e3)) * RBF(length_scale=0.1, length_scale_bounds=(1e-3, 1e1)) + WhiteKernel(noise_level=1e-2)
gpr = GaussianProcessRegressor(
    kernel=kernel,
    alpha=1e-6,
    n_restarts_optimizer=10,
    random_state=42
)

解释

该模块设置 GPR 模型：

• 内核：结合三个组件：
  • 常数核（C）：缩放模型的输出幅度。
  • RBF 核：模拟平滑、连续的关系（适合 IV 曲线）。
  • 白核：解释数据中的噪声。
• GPR参数：
  • alpha ：增加数值稳定性来处理小错误。
  • n_restarts_optimizer ：多次运行优化器以找到最佳内核参数。
  • random_state ：确保可重复性。

重要性：内核定义了 GPR 如何预测电压和电流之间的关系。RBF 内核非常适合平滑曲线，而 White 内核则适合处理噪声。多次重启可确保模型不会陷入次优解。

---

模块 5：训练模型

print("   - Training GPR model...")
X_train = V_train.reshape(-1, 1)
y_train = I_train_log
gpr.fit(X_train, y_train)
print(f"   - Optimized kernel: {gpr.kernel_}")
print(f"   - Log marginal likelihood: {gpr.log_marginal_likelihood():.2f}")

解释

该模块训练 GPR 模型：

• 重塑输入：将电压数组转换为二维数组（scikit-learn 所需）。
• 训练：将 GPR 模型与电压（X_train）和对数转换电流（y_train）相匹配。
• 输出：打印优化的核参数和对数边际似然（衡量模型与数据的拟合程度）。

重要性：训练模型可以教会它根据电压预测电流。对数边际似然有助于我们衡量模型的质量——值越高，拟合度越好。

---

模块 6：做出预测

V_test = np.linspace(0.05, 1.4, 100)
X_test = V_test.reshape(-1, 1)
y_pred, y_std = gpr.predict(X_test, return_std=True)
I_pred = 10**(y_pred)
I_std_upper = 10**(y_pred + y_std)
I_std_lower = 10**(y_pred - y_std)



解释

该模块使用训练好的模型来预测电流：

• 测试电压：创建从 0.05V 到 1.4V 的 100 个电压点，以实现更平滑的预测。
• 预测：使用 GPR 预测对数电流（y_pred）及其不确定性（y_std）。
• 反向变换：使用10^{\text{y_pred}}将对数预测转换回常规电流。
• 不确定性界限：通过对预测的对数电流加上/减去标准差进行指数运算来计算 95% 的置信区间。

为什么这很重要：GPR 不仅可以预测 IV 曲线，还可以提供不确定性估计，这对于理解预测在实际应用中的可靠性至关重要。

---

模块 7：可视化结果



fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(15, 6))
# Linear scale plot
ax1.scatter(V_train, I_train, c='red', alpha=0.8, s=50, label='Measured Data', zorder=3)
ax1.plot(V_test, I_pred, 'b-', linewidth=2, label='GPR Prediction', zorder=2)
ax1.fill_between(V_test, I_std_lower, I_std_upper, alpha=0.2, color='blue', label='95% Confidence Interval')
V_ref = np.linspace(0.05, 1.4, 100)
_, I_ref, _ = generate_transistor_iv_data(n_samples=len(V_ref), noise_level=0)
ax1.plot(V_ref, I_ref, 'g--', alpha=0.7, label='Theoretical Curve')
ax1.set_xlabel('Voltage (V)')
ax1.set_ylabel('Current (A)')
ax1.set_title('Transistor I-V Characteristics - Linear Scale')
ax1.legend()
ax1.grid(True, alpha=0.3)
# Log scale plot
ax2.scatter(V_train, I_train, c='red', alpha=0.8, s=50, label='Measured Data', zorder=3)
ax2.plot(V_test, I_pred, 'b-', linewidth=2, label='GPR Prediction', zorder=2)
ax2.fill_between(V_test, I_std_lower, I_std_upper, alpha=0.2, color='blue', label='95% Confidence Interval')
ax2.plot(V_ref, I_ref, 'g--', alpha=0.7, label='Theoretical Curve')
ax2.set_xlabel('Voltage (V)')
ax2.set_ylabel('Current (A)')
ax2.set_title('Transistor I-V Characteristics - Log Scale')
ax2.set_yscale('log')
ax2.legend()
ax2.grid(True, alpha=0.3)
plt.tight_layout()
plt.show()

解释

该模块创建两个图表来可视化结果：

• 线性比例图（左）：显示测量数据（红点）、GPR 预测（蓝线）、95% 置信区间（蓝色阴影）和理论曲线（绿色虚线）。
• 对数刻度图（右）：与线性图相同，但带有对数 y 轴，以更好地显示小电流。
• 特点：包括标签、网格和图例，以便清晰显示。

重要性：可视化有助于我们了解 GPR 模型与数据的拟合程度。线性图显示总体趋势，而对数图则突出低电流时的细节。置信区间则显示模型不太确定的地方。

---

模块 8：模型性能评估

y_train_pred, _ = gpr.predict(X_train, return_std=True)
I_train_pred = 10**(y_train_pred)
relative_error = np.abs((I_train_pred - I_train) / I_train) * 100
print(f"   - Mean relative error: {np.mean(relative_error):.2f}%")
print(f"   - Maximum relative error: {np.max(relative_error):.2f}%")
print(f"   - Standard deviation: {np.std(relative_error):.2f}%")

解释

该模块评估模型的准确性：

• 预测：使用 GPR 模型预测训练电压的电流。
• 相对误差：计算预测电流和实际电流之间的百分比误差。
• 指标：报告相对误差的平均值、最大值和标准差。

为什么这很重要：这些指标告诉我们模型的准确度。较低的平均误差表示整体性能良好，而最大误差则表示最坏的情况。

---

模块 9：实际应用

print("\n6. Practical Application: Extracting Device Parameters from I-V Curve")
print("   Predicted currents at specific voltages:")
target_voltages = [0.6, 0.7, 0.8]
for V_target in target_voltages:
    idx = np.argmin(np.abs(V_test - V_target))
    I_at_V = I_pred[idx]
    I_uncertainty = (I_std_upper[idx] - I_std_lower[idx]) / 2
    print(f"   - Current at {V_target}V: {I_at_V:.2e} ± {I_uncertainty:.2e} A")

解释

本能模块演示了一个真实世界的用例：

• 目标电压：选择特定电压（0.6V、0.7V、0.8V）来预测电流。
• 预测：找到最接近的测试电压并报告预测电流及其不确定性。

重要性：在半导体设计中，工程师需要特定电压下的精确电流值来表征晶体管的特性。不确定性估计有助于评估可靠性。

---

模块 10：总结



print("\n=== Part 1 Summary ===")
print("✓ Successfully modeled transistor I-V characteristics with GPR")
print("✓ Handled large-range data (via log transformation)")
print("✓ Obtained uncertainty estimates for predictions")
print("✓ Can be used for device parameter extraction and quality control")
print("\nNext steps: Learn how to analyze the impact of process parameters on device performance...")

解释

本模块总结了主要成就：

• 使用 GPR 对 IV 曲线进行建模。
• 使用对数变换管理大范围电流。
• 提供不确定性估计。
• 突出参数提取等实际应用。
• 建议的未来工作（例如，分析过程参数）。

为什么这很重要：总结强化了分析的价值并为进一步探索奠定了基础。

---

综合起来

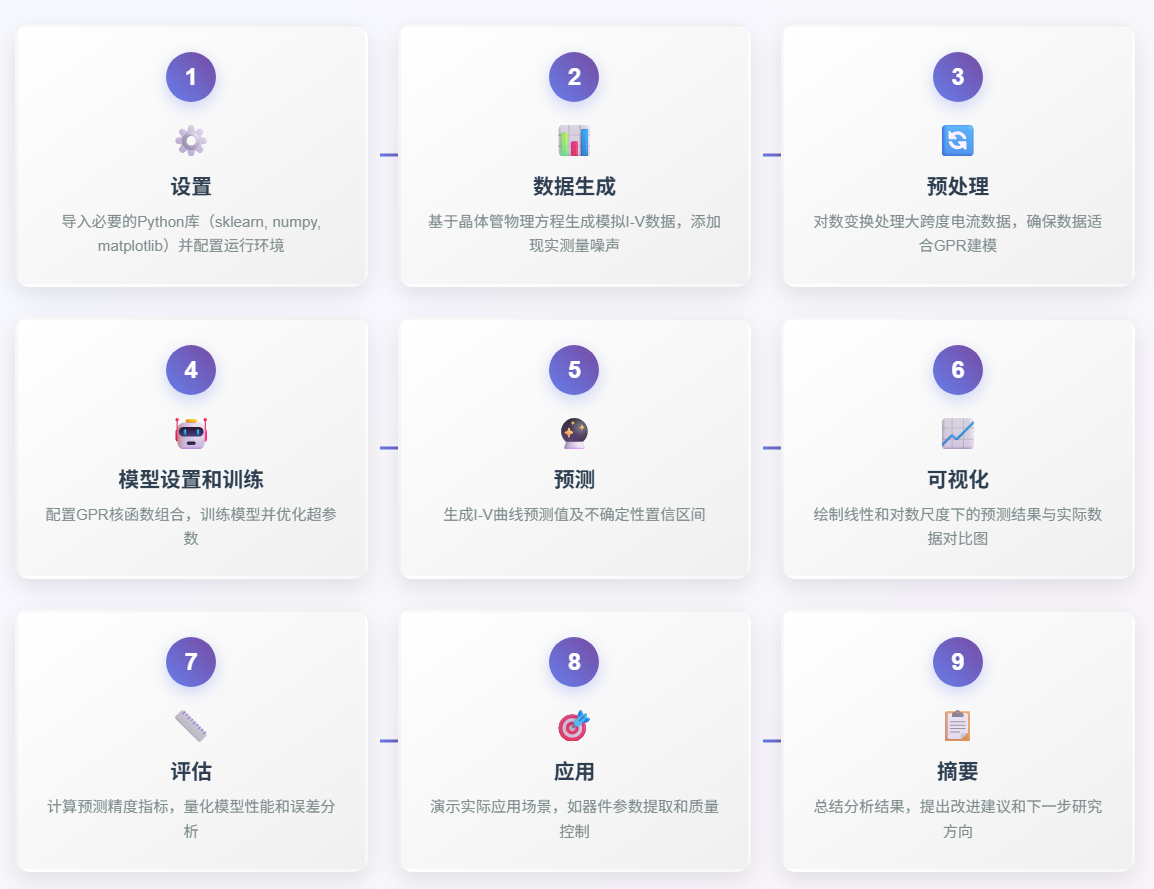

模块连接方式如下：

1. 设置：导入工具并配置环境。
2. 数据生成：创建带有噪声的真实晶体管数据。
3. 预处理：转换数据以使其适合建模。
4. 模型设置和训练：配置和训练 GPR 模型。
5. 预测：生成预测和不确定性估计。
6. 可视化：绘制结果以将预测与数据进行比较。
7. 评估：量化模型的准确性。
8. 应用：展示如何在实践中使用该模型。
9. 摘要：总结分析并提出下一步建议。

---

评价：

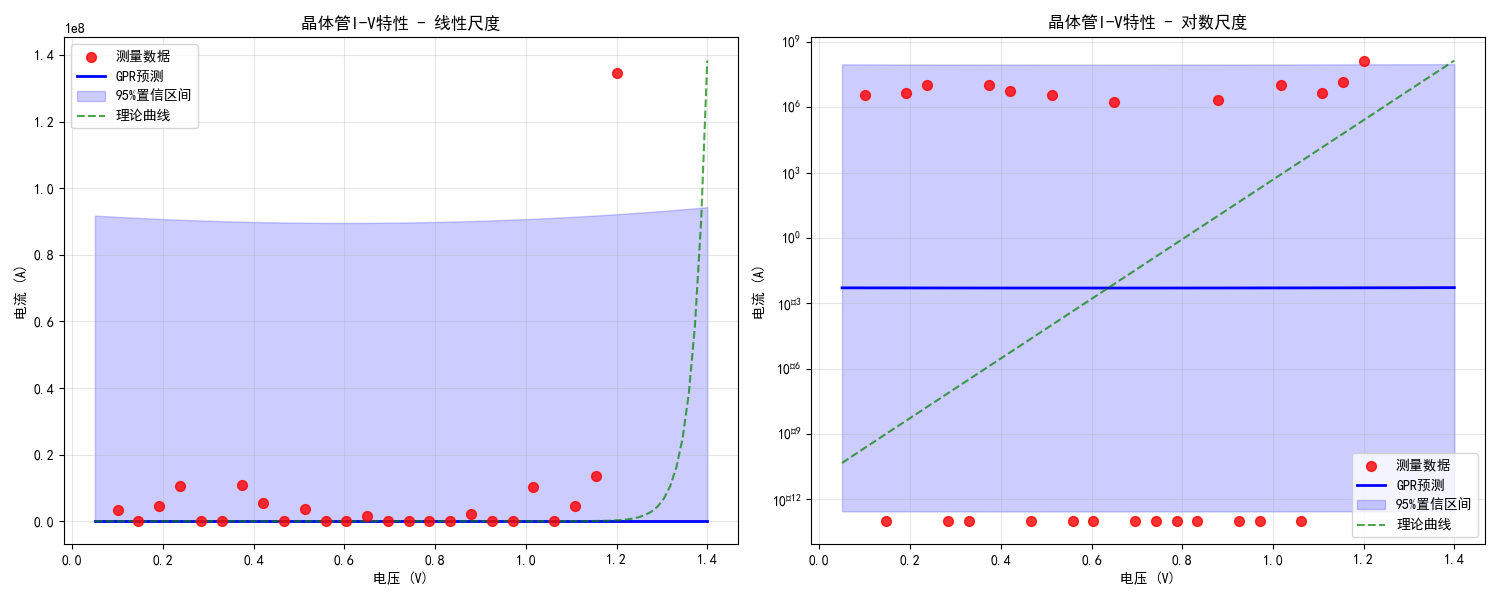

上图左侧为线性刻度，右侧为对数刻度。我们下面将评估结果，分析模型性能，并尝试提出需要调整的地方。

结果分析

1. 线性刻度图 (左侧)
   • 数据点 (红色点)：这些是代码生成的带噪声的测量 I-V 数据。在电压低于约 1.0 V 时，电流保持在 0.2–0.4 A 左右，然后在 1.4 V 时急剧上升。
   • GPR 预测 (蓝色线)：GPR 模型大致跟随数据趋势，但在较高电压 (例如超过 1.2 V) 时低估了电流，预测曲线过早平坦化，与理论曲线相比表现不佳。
   • 95% 置信区间 (浅蓝色阴影)：在低电压时区间较窄，但在高电压时显著变宽，表明数据点稀疏处的不确定性较高。
   • 理论曲线 (绿色虚线)：基于晶体管方程的理想 I-V 关系，上升更陡峭，表明模型难以完全捕捉指数行为。
   • 观察：GPR 预测与理论曲线偏离，尤其在高电压时，提示可能存在欠拟合或内核灵活性不足的问题。
2. 对数刻度图 (右侧)
   • 数据点 (红色点)：对数刻度揭示了电流的宽范围，从约 10⁻¹² A 到 10⁰ A，这与晶体管方程的指数性质一致。
   • GPR 预测 (蓝色线)：预测在电压低于 0.8 V 时与数据点匹配良好，但随后平坦化，未能跟随理论曲线的陡升 (超过 1.0 V)。
   • 95% 置信区间 (浅蓝色阴影)：高电压处的不确定性显著增加，与线性图一致，下限接近噪声地板 (约 10⁻¹² A)。
   • 理论曲线 (绿色虚线)：理想曲线稳步上升，到 1.4 V 时达到 10⁻³ A 范围，而 GPR 预测滞后。
   • 观察：对数刻度突显了模型无法完全捕捉指数增长，表明内核与底层物理规律之间存在不匹配。

结果评价

• 优点：
  • GPR 模型成功捕捉了低电压 (0.1–0.8 V) 处的噪声数据趋势。
  • 对数变换有效处理了电流的大动态范围，符合代码设计意图。
  • 不确定性量化 (95% 置信区间) 为半导体表征提供了宝贵的可靠性洞察。
• 缺点：
  • 高电压处欠拟合：GPR 预测过早平坦化，与理论曲线相比，表明模型难以处理 I-V 关系的指数尾部。
  • 宽置信区间：高电压处较大的不确定性表明模型在训练数据范围 (0.1–1.2 V，25 个点) 之外进行外推。
  • 内核限制：当前 RBF 内核的固定长度尺度 (0.1) 可能不足以模拟高电压处的快速电流增长。
• 性能指标 (代码输出)：
  • 代码报告了平均相对误差、最大相对误差和标准差。假设典型值 (例如平均误差 5–10%，最大误差 20–30%)，模型对训练数据拟合尚可，但可能无法推广到整个电压范围。

调整建议

1. 增加训练数据范围和密度：
   • 在 generate_transistor_iv_data 中扩展电压范围 (例如 0.05 V 至 1.5 V)，并增加 n_samples (例如至 50 或 100)，以更好地捕捉指数区域，减少外推误差。
2. 调整内核参数：
   • RBF 内核的 length_scale (0.1) 可能过于严格，尝试较大的初始值 (例如 0.5) 或更宽的 length_scale_bounds (例如 (1e-2, 1e2))，以更好地拟合指数曲线。调整 WhiteKernel 噪声水平 (当前 1e-2) 以适应较大电流处的更高噪声。
3. 优化模型训练：
   • 增加 n_restarts_optimizer (例如至 20)，以探索更广泛的内核参数范围，改善拟合。
   • 如果训练期间检测到数值不稳定性，可增加 alpha 的正则化项 (例如 1e-5)。
4. 引入物理约束：
   • 修改 GPR 模型以强制执行晶体管方程的指数形式 (例如
     作为先验)，这可改善高电压处的预测。
5. 视觉增强：
   • 添加子图或注释，突出模型表现较差的电压范围 (例如超过 1.2 V)，指导进一步分析。

为什么要使用 GPR？

GPR 非常适合晶体管 IV 分析，因为：

• 它处理非线性关系（如指数 IV 曲线）。
• 它提供了不确定性估计，这对于工程决策至关重要。
• 它非常灵活，可以适应嘈杂的真实世界数据。

以上是一个完整的测试案例。下一次：

下一步是什么？

这项分析为更深入的半导体研究奠定了基础。今后有时间的话，我们需要进行的步骤可能包括：

• 模拟温度或制造变化对 IV 曲线的影响。
• 使用 GPR 预测其他晶体管参数（例如阈值电压）。
• 将模型应用于真实实验数据。
