拓展开机过程

服务器的引导方式(boot)

按下电源

自检(post)

读取bios中引导设备（光驱、硬盘、优盘、网卡）

加载引导程序

加载初始化镜像

加载内核

systemd（init）：守护进程，systemctl start

进程树

PXE(Preboot eXecution Environment，预启动执行环境)并结合 Kickstart 配置实现无人值守自动安装

规模化：同时装配多台服务器
自动化：安装系统、配置各种服务
远程实现：不需要光盘、U盘等安装介质

条件

客户机的网卡支持 PXE 协议(集成 BOOTROM 芯片)，且主板支持网络引导，rarp（反向地址解析）
网络中有一台 PXE 服务器(dhcp服务器)以便为客户机自动分配地址、指定引导文件位置
服务器通过 TFTP(Trivial File Transfer Protocol，简单文件传输协议)提供引导镜像文件的下载

一、搭建PXE远程安装服务器

将VMware的虚拟网卡的DHCP功能关掉

注意：本案例需要带有桌面环境的服务器

1：搭建PXE远程安装服务器（linux01上）

CentOS7的网络安装源一般通过 HTTP、FTP 协议发布，另外也支持 NFS(NetworkFile System，网络文件系统)协议；若使用FTP协议发布安装源可以在服务器上部署一个YUM软件仓库

(1)构建vsftpd服务，并部署centos7安装源
[root@localhost ~]# rm -rf /etc/yum.repos.d/*.repo
[root@localhost ~]# vim /etc/yum.repos.d/centos7.repo
[development]
name=Red Hat Enterprise Linux
baseurl=file:///media/cdrom/
enabled=1
gpgcheck=0

[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# yum -y install ftp vsftpd
[root@localhost ~]# mkdir /var/ftp/centos7
[root@localhost ~]# cp -rf/media/cdrom/* /var/ftp/centos7/
[root@localhost ~]# systemctl start vsftpd

注意：Yum配置文件的id部分必须设置为[development]，否则在kickstart中找不到软件包信息

(2)构建TFTP服务，并准备好引导程序、引导菜单、Linux内核、初始化镜像
[root@localhost ~]# yum -y install tftp-server
[root@localhost ~]# vim /etc/xinetd.d/tftp
service tftp
{
        ……
        protocol                = udp            //TFTP 采用 UDP 传输协议
        server                  = /usr/sbin/in.tftpd
        server_args             = -s /var/lib/tftpboot          //指定 TFTP 根目录
        disable                 = no            //是否禁用改为no
        ……
}
[root@localhost ~]# systemctl start tftp
##安装Linux内核、初始化镜像文件
[root@localhost ~]# cd /media/cdrom/images/pxeboot/
[root@localhost pxeboot]# cp vmlinuz initrd.img /var/lib/tftpboot/   //拷贝内核和镜像
##准备PXE引导程序
[root@localhost ~]# yum -y install syslinux    \\安装pxe程序
[root@localhost ~]# cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/    \\拷贝引导程序pxelinux.0

备注：TRANS.TBL：文件名转换表文件，在制作ISO映像文件时在每个目录中生成的文件，记录每个目录中所包含的文件名

(3)构建DHCP服务
[root@localhost ~]# yum -y install dhcp
[root@localhost ~]# vim /etc/dhcp/dhcpd.conf
subnet 192.168.10.0 netmask 255.255.255.0 {
  option domain-name-servers ns1.internal.example.org;
  option domain-name "internal.example.org";
  option routers 192.168.4.1;
  option broadcast-address 192.168.4.255;
  default-lease-time 600;
  range 192.168.10.100 192.168.10.200;    ##地址池范围
  max-lease-time 7200;
  next-server 192.168.10.101;        ##图形桌面的IP地址
  filename "pxelinux.0";            ##指定引导范围
}
[root@localhost ~]# systemctl start dhcpd

(4)配置启动菜单文件
[root@localhost ~]# mkdir /var/lib/tftpboot/pxelinux.cfg
[root@localhost ~]# vim /var/lib/tftpboot/pxelinux.cfg/default   \\创建
default auto                    //指定默认入口名称
prompt 1                    //1 表示等待用户控制
label auto
    kernel vmlinuz
    append initrd=initrd.img method=ftp://192.168.10.101/centos7        ##图形安装(默认)，地址为服务器地址

label linux text
    kernel vmlinuz
    append text initrd=initrd.img method=ftp://192.168.10.101/centos7        ##文本安装，地址为服务器地址

label linux rescue
    kernel vmlinuz
    append rescue initrd=initrd.img method=ftp://192.168.10.101/centos7        ##救援模式，地址为服务器地址

2：实现Kickstart无人值守安装

(1)安装system-config-kickstart软件包
[root@localhost ~]# yum -y install system-config-kickstart

(2)运行kickstart配置程序，按实验要求创建ks.cfg应答文件

- - 在图形桌面环境中，按Alt+F2组合键后输入system-config-kickstart并点运行，或者打开桌面菜单“应用程序”→“系统工具”→“kickstart”

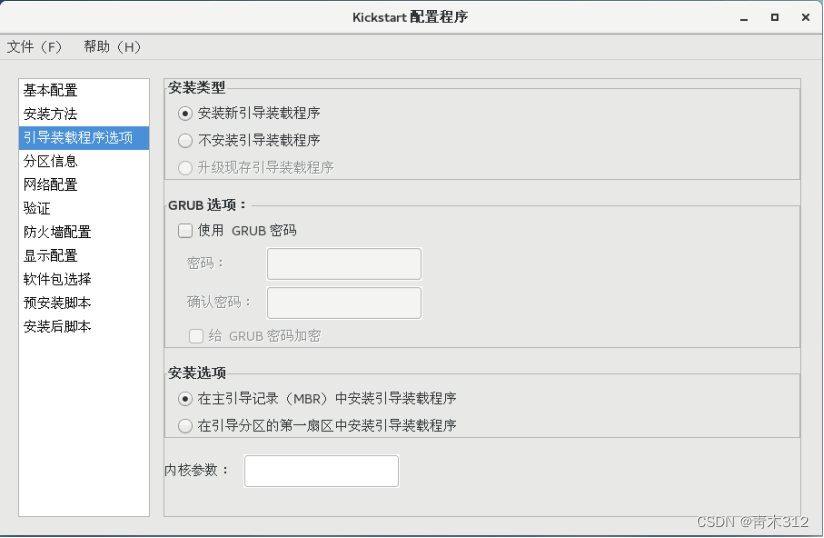

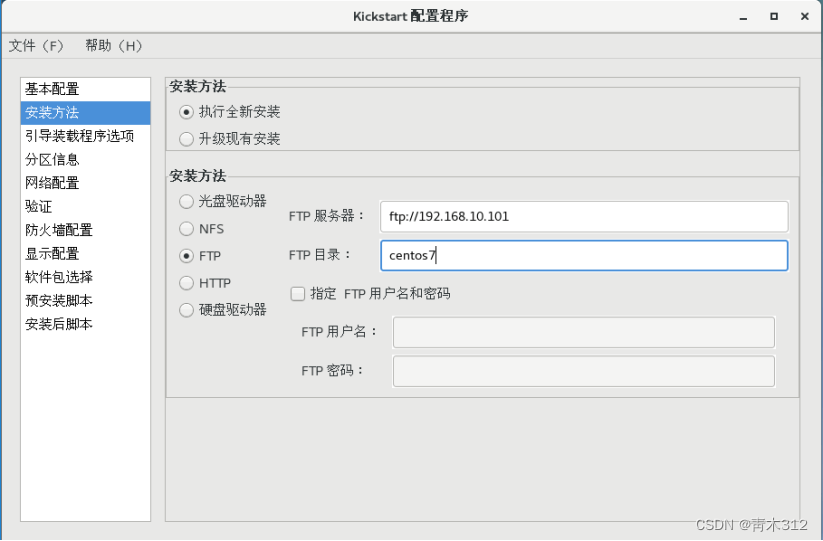

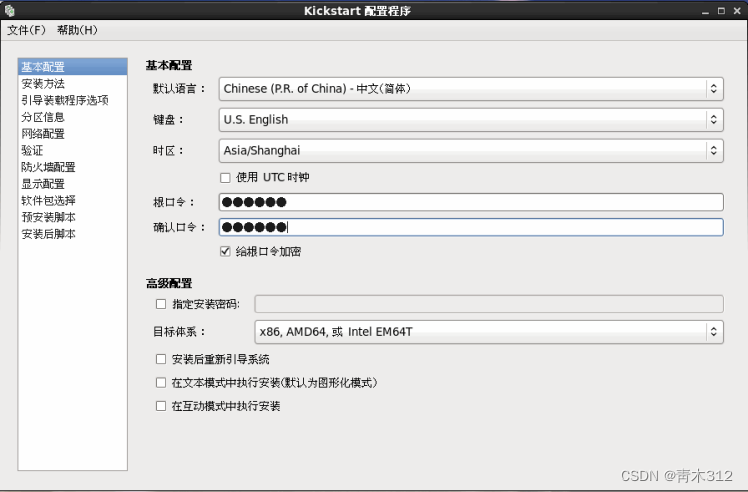

1.基本配置及安装方法

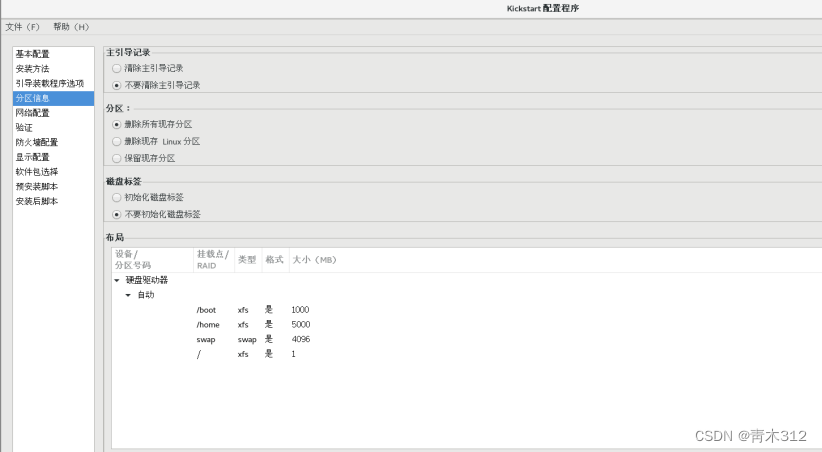

2.分区信息

3.网络配置及防火墙配置

在“网络配置”界面中，添加一个网络设备“ens33”，将网络类型设为“DHCP”在“防火墙配置”界面中，可以选择禁用 SELinux、禁用防火墙

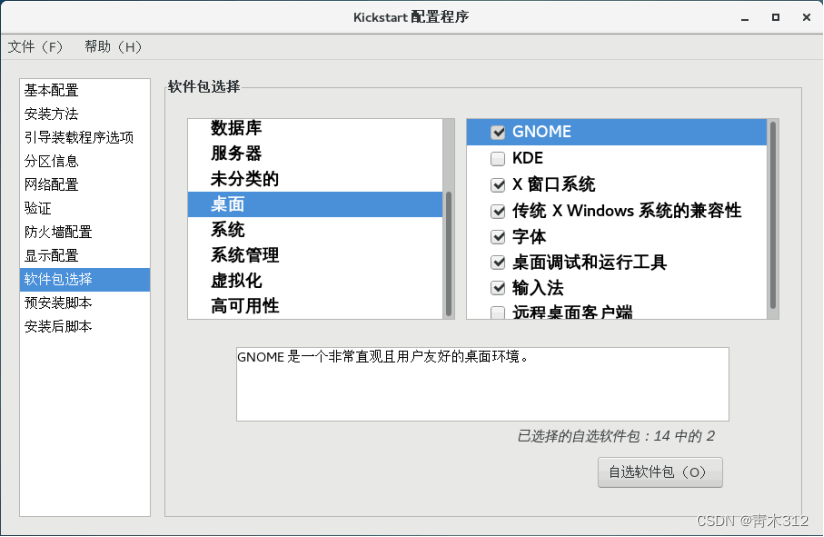

4.软件包选择

如果看不到软件包选择，需要将yum源配置文件中括号中的内容改为development

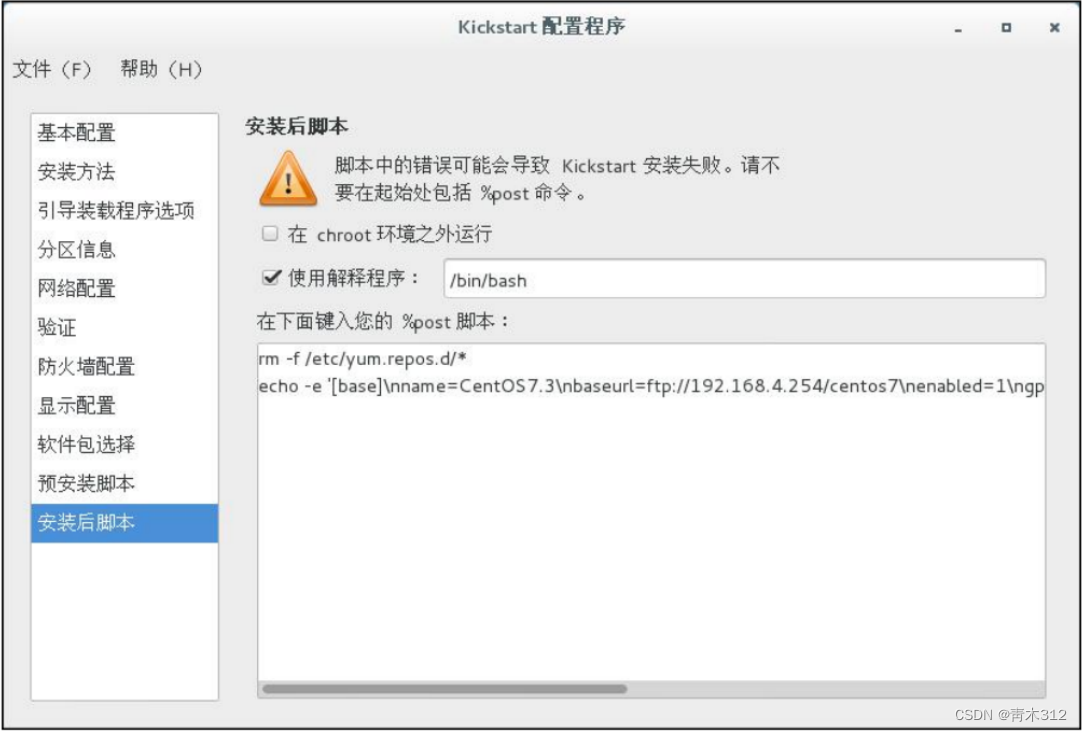

5.安装脚本

在“预安装脚本"界面、“安装后脚本"界面中，可以分别添加在安装前、安装后自动运行的可执行语句。此项设置使服务器的自动化配置变得更加容易

6.设置应答文件

将应答文件复制到centos7安装源所在的FTP目录下
[root@localhost ~]# vim /var/lib/tftpboot/pxelinux.cfg/default
default auto                    //指定默认入口名称
prompt 0                    //1 表示等待用户控制，这次改成0默认
label auto
    kernel vmlinuz
    append ks=ftp://192.168.10.101/ks.cfg initrd=initrd.img method=ftp://192.168.10.101/centos7        ##图形安装(默认)，添加服务器地址的FTP下ks.cfg地址

label linux text
    kernel vmlinuz
    append text initrd=initrd.img method=ftp://192.168.10.101/centos7        ##文本安装

label linux rescue
    kernel vmlinuz
    append rescue initrd=initrd.img method=ftp://192.168.10.101/centos7        ##救援模式
