本文介绍了Canvas控件在WindowsPresentationFoundation(WPF)中的应用，包括如何在Canvas上绘制矩形、圆形、折线、多边形和自定义路径，以及如何使用绝对定位进行布局。

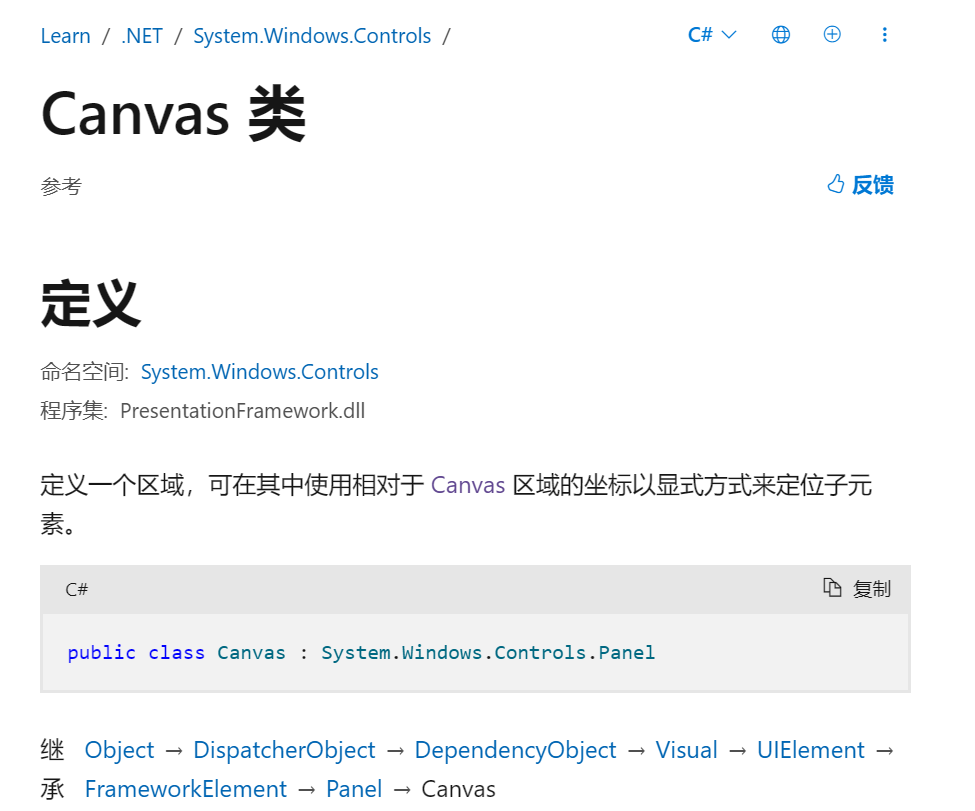

Canvas介绍

Canvas是WPF（Windows Presentation Foundation）中的一种面板控件，用于在XAML中布置子元素。它提供了绝对定位的能力，允许元素在自由的二维空间中放置。Canvas上的子元素可以通过指定绝对位置（Left和Top属性）来放置，也可以使用附加属性来指定相对于Canvas的位置。Canvas对于需要自由布局的场景非常有用，例如绘图应用程序或需要精确放置UI元素的情况。但是，使用Canvas布局时要注意，它不会自动调整子元素的位置或大小，因此需要手动管理子元素的布局。

在Canvas上绘制矩形

在xaml定义一个Canvas：

 <StackPanel>
    <hc:Row Margin="0,20,0,0">
        <hc:Col Span="8">
            <Label Content="画矩形"></Label>
        </hc:Col>
        <hc:Col Span="8">
            <Button Style="{StaticResource ButtonPrimary}" Content="开始"
     Click="Button_Click_DrawRect"/>
        </hc:Col>
        <hc:Col Span="8">
            <Button Style="{StaticResource ButtonPrimary}" Content="清空"
                    Click="Button_Click_Clear"/>
        </hc:Col>
    </hc:Row>
    <Canvas Background="Azure" x:Name="myCanvas1" Height="400">

    </Canvas>
</StackPanel>

效果如下所示：

绘制矩形：

 System.Windows.Shapes.Rectangle rectangle = new System.Windows.Shapes.Rectangle
 {


     Width = 100,
     Height = 100,
     Stroke = System.Windows.Media.Brushes.Blue,
     StrokeThickness = 1,
 };

 Canvas.SetLeft(rectangle, 50);
 Canvas.SetTop(rectangle, 50);

 myCanvas1.Children.Add(rectangle);

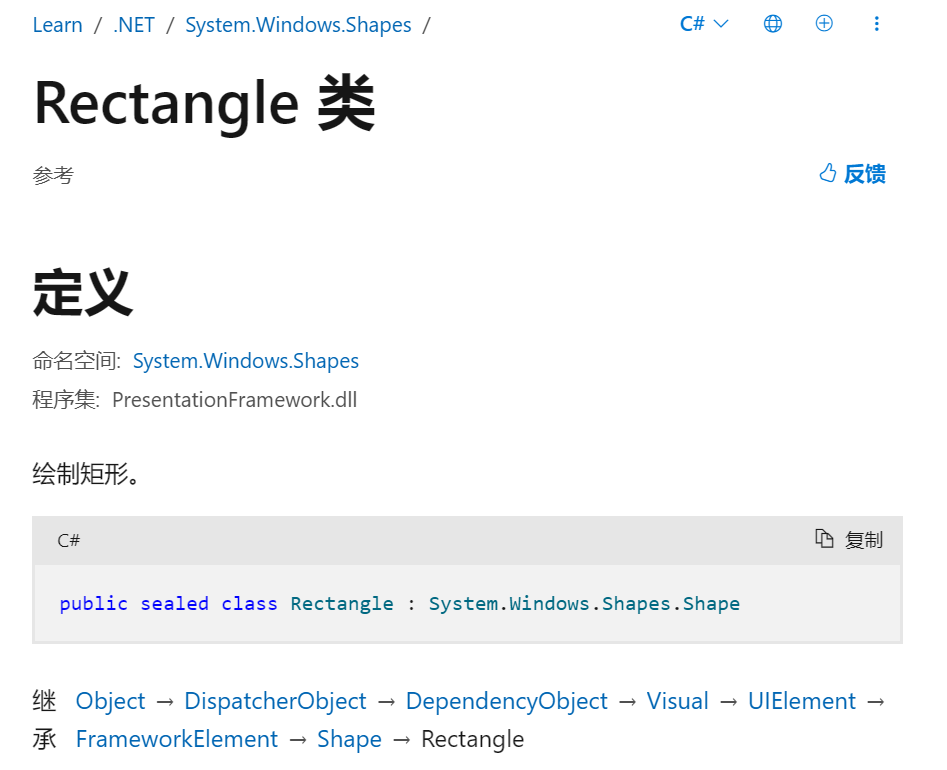

System.Windows.Shapes.Rectangle

System.Windows.Shapes.Rectangle是WPF（Windows Presentation Foundation）中的一个类，它表示一个矩形图形。

以下是Rectangle类的一些主要属性：

属性名	类型	描述
Width	Double	获取或设置元素的宽度。
Height	Double	获取或设置元素的建议高度。
Stroke	Brush	获取或设置 Brush，用于指定 Shape 边框绘制的方式。
StrokeThickness	Double	获取或设置 Shape边框的宽度。
Fill	Brush	获取或设置 Brush，它指定形状内部上色的方式。
