前几天跟大家介绍了在winform中使用blazor hybrid，而且还说配上blazor的ui可以让我们的winform程序设计的更加好看，接下来我想以一个在winform blazor hybrid中绘图的例子来进行说明，希望对你有所帮助。

效果

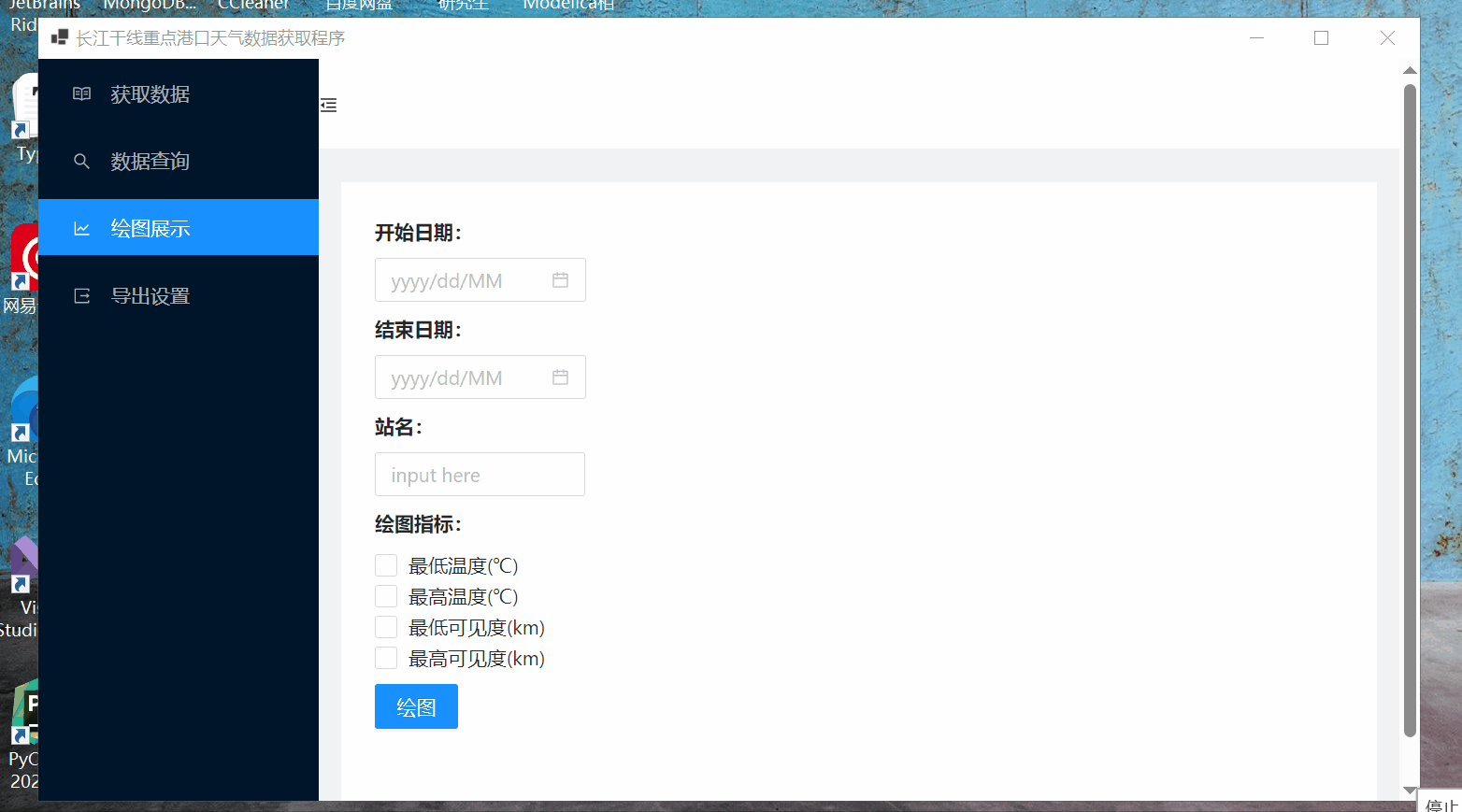

在开始之前，先给大家演示一下效果，如下所示：

绘图效果

具体实现

如果你对具体实现感兴趣，可以继续往下阅读。

1、引入ant design blazor

该应用中用到的所有组件都来源于ant design blazor。

在本文中我只介绍绘图部分的实现，首先需要在项目中引入ant design blazor。

安装 Nuget 包引用，如下所示：

如果需要画图的话，还需要引用AntDesign.Charts包引用。

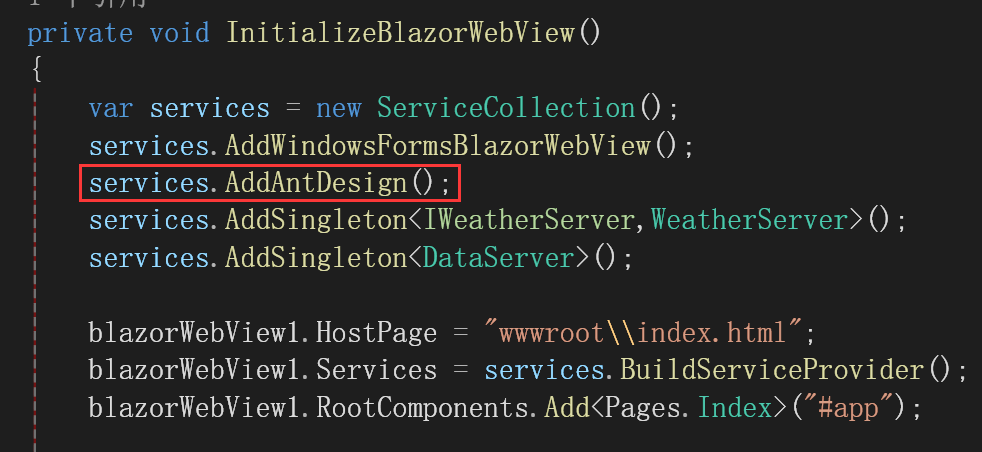

在项目的 Form1.cs 中注册相关服务：

services.AddAntDesign();

如下所示：

引入静态样式和脚本文件：

<link href="_content/AntDesign/css/ant-design-blazor.css" rel="stylesheet">
<script src="_content/AntDesign/js/ant-design-blazor.js"></script>

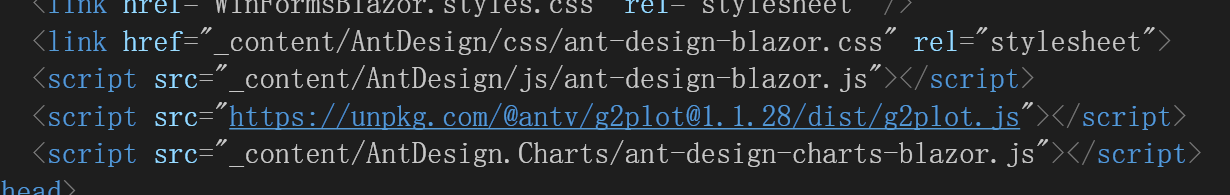

winform blazor hybrid项目在wwwroot/index.html中引入，如下所示：

这里我也把AntDesign.Charts的引入了。

在 _Imports.razor 中加入命名空间：

@using AntDesign

为了动态地显示弹出组件，需要在 App.razor 中添加一个 <AntContainer /> 组件。

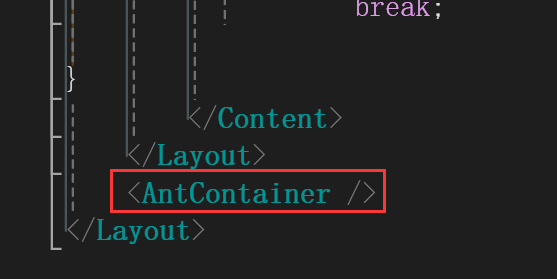

这是官网的说法，在winform blazor hybrid中可以在当做主页面的razor中添加，我这里是Index.razor如下所示：

现在就可以使用ant design blazor的组件了。

2、页面设计

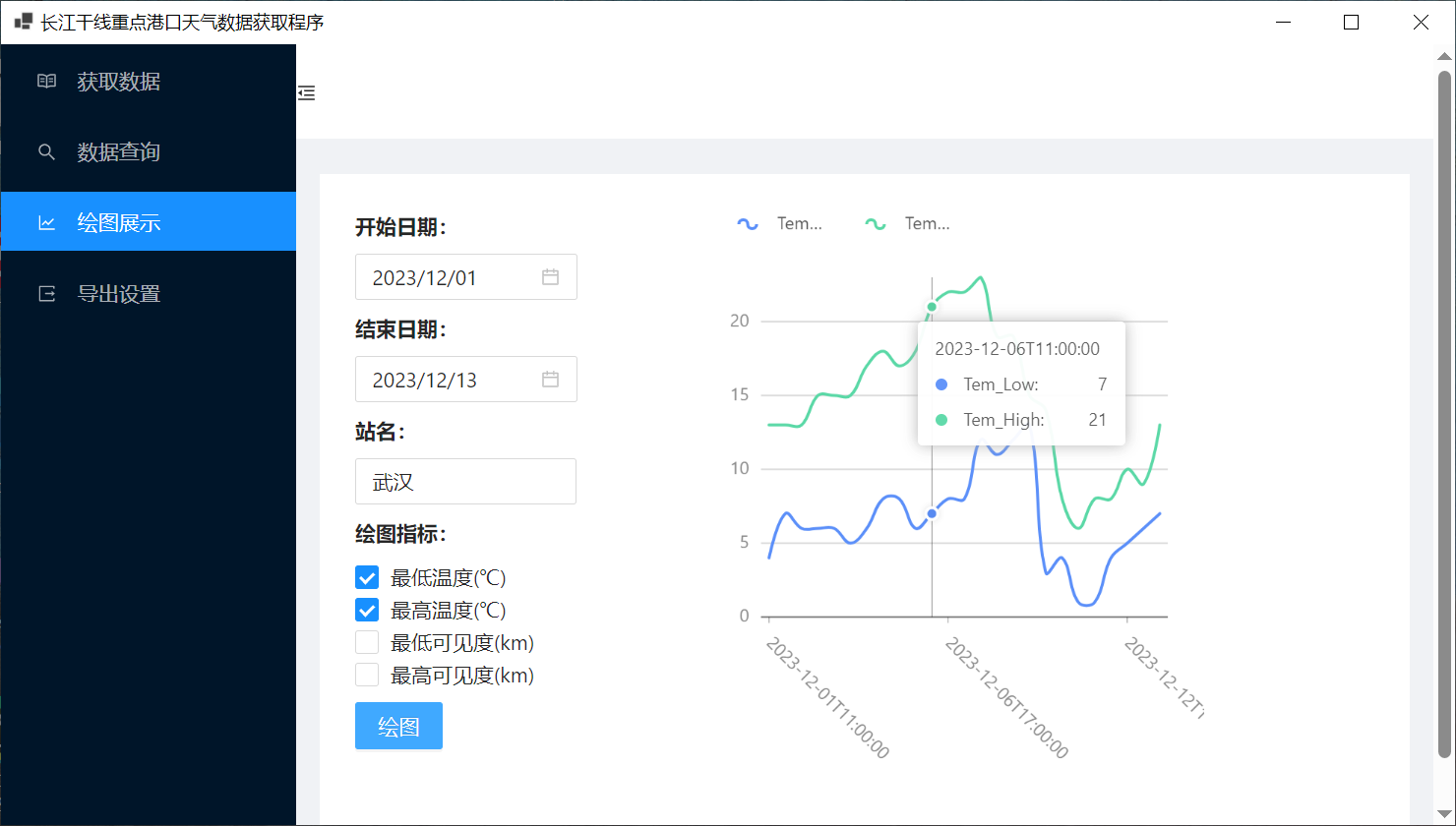

绘图页面的设计如下所示：

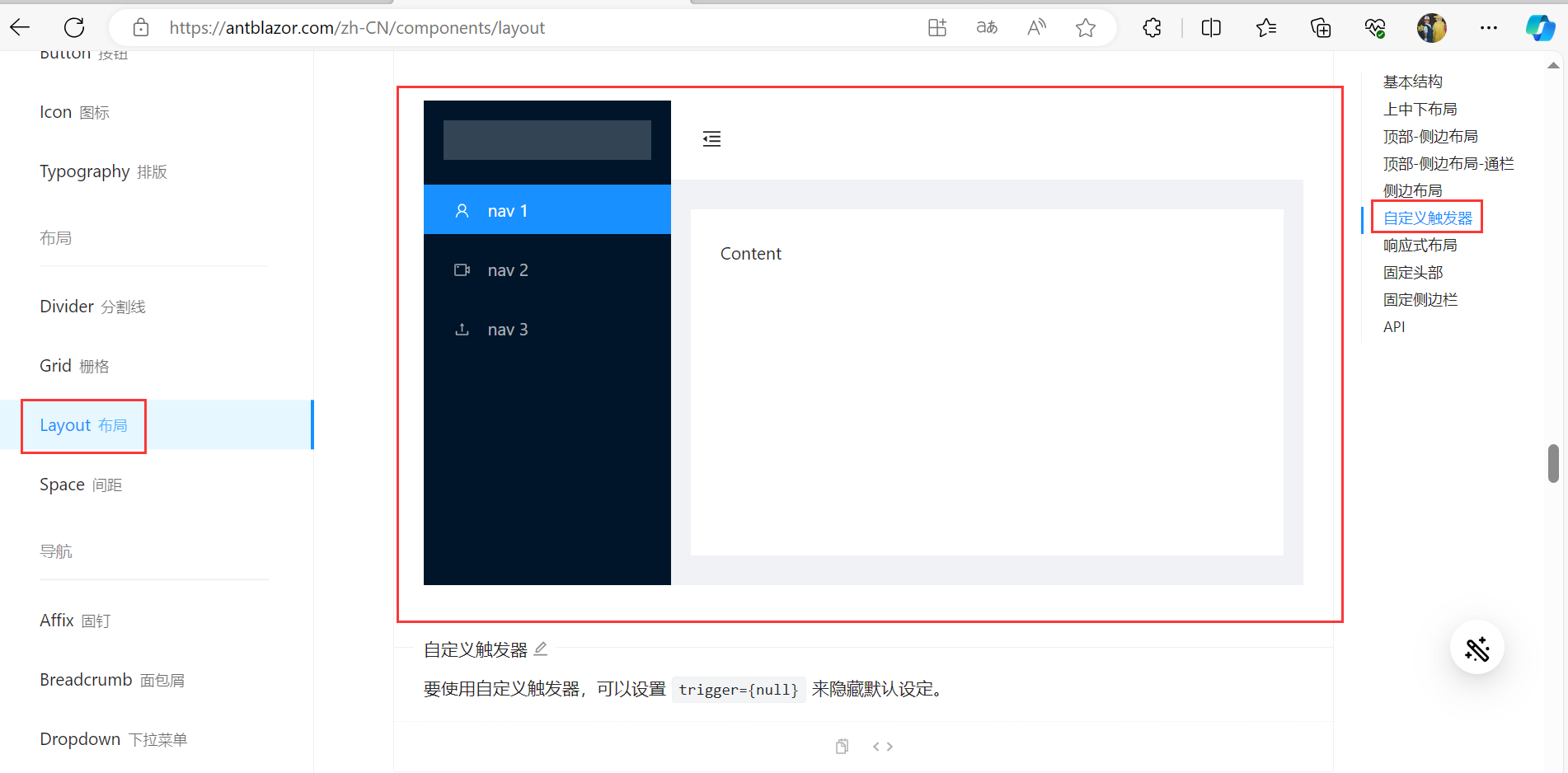

第一步选择喜欢的布局，我选的是官网中的这一款，如下所示：

自己修改一下图标与名字，那么现在摆在面前的第一个问题就是，如何实现点击切换页面呢？

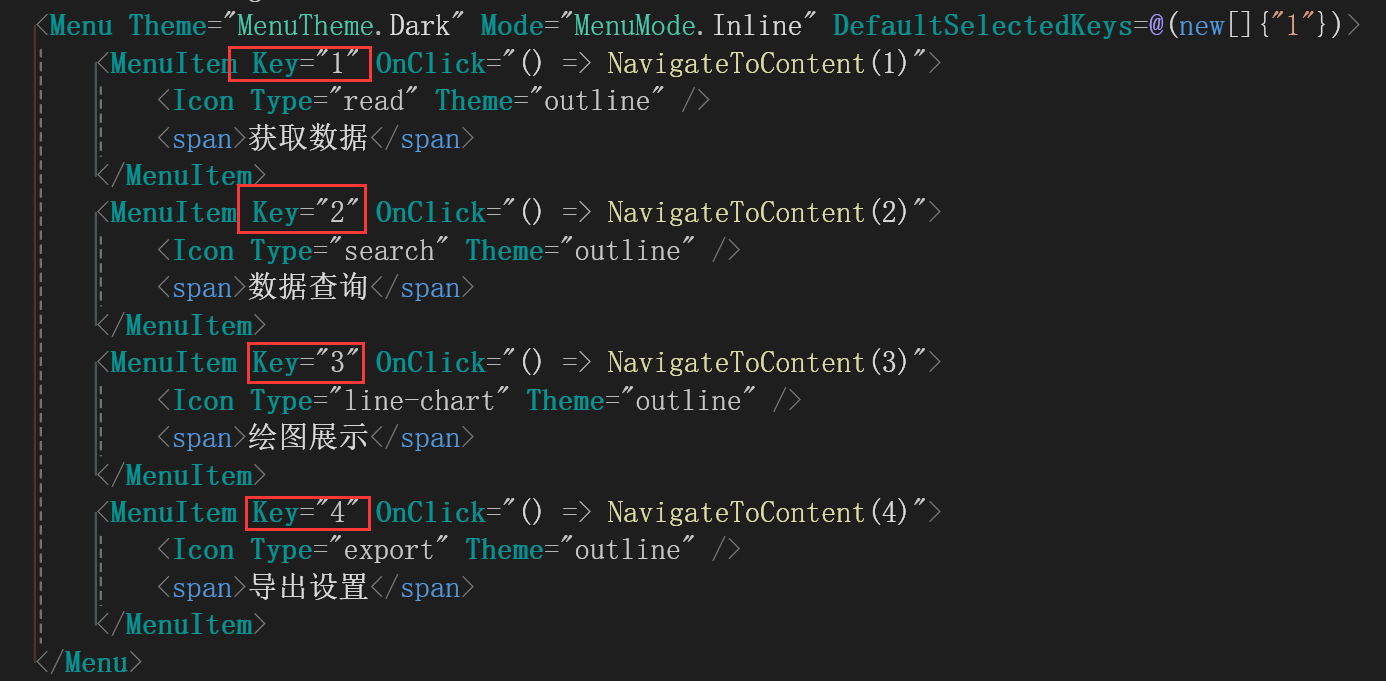

每一个MenuItem都有一个Key属性，如下所示：

在这里每一个Key都是唯一的。点击不同的MenuItem都会触发点击事件，而点击事件使用了lambda表达式调用了同一个方法，但是参数不同。

现在来看看这个方法：

 int selectedMenuItem = 1;
 private void NavigateToContent(int menuItemNumber)
 {


     selectedMenuItem = menuItemNumber;
 }

很简单，只是将参数传给selectedMenuItem。

然后在内容这个地方，使用switch case：

<Content Class="site-layout-background" Style="margin: 24px 16px;padding: 24px;min-height: 450px;">
@switch(selectedMenuItem)
 {


   case 1:
    <GetData></GetData>
           break;
   case 2:
     <QueryData></QueryData>
           break;
   case 3:
      <Painting></Painting>
           break;
   case 4:
      <Export></Export>
           break;
 }
 </Content>

然后就可以根据不同的selectedMenuItem值显示不同的组件了。

现在来看看<Painting></Painting>组件的设计。

<Painting></Painting>组件的页面代码如下：

<div>
    <GridRow>
        <GridCol Span="8">
        <Space Direction="DirectionVHType.Vertical">
                <SpaceItem>
                    <Text Strong>开始日期：</Text>
                </SpaceItem>
                <SpaceItem>
                    <DatePicker TValue="DateTime?" Format="yyyy/MM/dd"
                    Mask="yyyy/dd/MM" Placeholder="@("yyyy/dd/MM")"
                    @bind-Value = "Date1"/>
                </SpaceItem>
                <SpaceItem>
                    <Text Strong>结束日期：</Text>
                </SpaceItem>
                <SpaceItem>
                    <DatePicker TValue="DateTime?" Format="yyyy/MM/dd"
                    Mask="yyyy/dd/MM" Placeholder="@("yyyy/dd/MM")"
                    @bind-Value = "Date2"/>
                </SpaceItem>
            <SpaceItem>
                <Text Strong>站名：</Text>
            </SpaceItem>
            <SpaceItem>
                <AutoComplete @bind-Value="@value"
                              Options="@options"
                              OnSelectionChange="OnSelectionChange"
                              OnActiveChange="OnActiveChange"
                              Placeholder="input here"
                              Style="width:150px"/>
            </SpaceItem>
            <SpaceItem>
                <Text Strong>绘图指标：</Text>
            </SpaceItem>
            <SpaceItem>
                <div>
                    <AntDesign.CheckboxGroup Options="@ckeckAllOptions" @bind-Value = "selectedValues"/>
                </div>
            </SpaceItem>
            <Spa
