SPTN接口技术

上层Controller对下层Controller在管理和查询上的区别：

Controller管理网络设备范围的原则：上层Controller管理的资源仅限于下一层的Controller，不支持Controller和物理网元混合管理。

上层Controller应支持向下层Controller域建立或查询业务的功能，包括下层Controller域的单域的业务和跨域的业务。

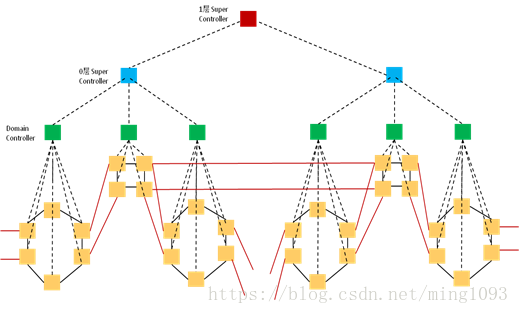

在SPTN的分层控制下，上层可以将下层的一个网络抽象成一个Node，因为不同层次控制器管理的范围不同，所以同一条物理Link，对于下层控制器来讲是外部Link，但对于上层控制器可能是内部Link。如上图，在每一层，黑色都表示为内部Link，红色为外部Link。

黄色设备为实际物理网络，绿色设备为DomainController，负责管理本域的物理网络，蓝色设备为0层Super Controller，负责管理和协同其管理的DomainController，红色设备为n层SuperController，负责管理和协同其下一层的Super Controller。

Node可分为两种：

l  物理节点：是指实际网元；

l  容器节点：控制器管理的网络域抽象而成的节点；

区域级Controller获取到SPTN物理设备的拓扑（灰色图），进行抽象后上报给上一级Controller，这个节点就是容器节点，通过这些节点可以获取底层的拓扑。

把节点分为叶子节点和非叶子节点，叶子节点为一个物理设备的抽象，非叶子节点为一个拓扑（包含节点集合和链路集合）。叶子节点和非叶子节点组成一个嵌套结构。

APP可连接到任一个Controller获取本层拓扑，对于非叶子节点，可以获取节点的底层拓扑。

link是两个node之间的连接。Link可以分为内部Link和外部Link，外部Link是该网络与其他外部网络或节点连接的链路，内部Link是连接网络内两个节点的链路。

域间某个域间Link运行状态变化后，下级Controller向上级Controller上报状态变化信息。

在SPTN模型中，业务需要跨域，隧道也是跨域建立，每个域建立一段，不同域之间隧道的衔接需要由上层的Controller协调下层的Controller来完成，同时上层的Controller也需要能查看到下层Controller所建立隧道的相关信息。
