记一次i2c调试

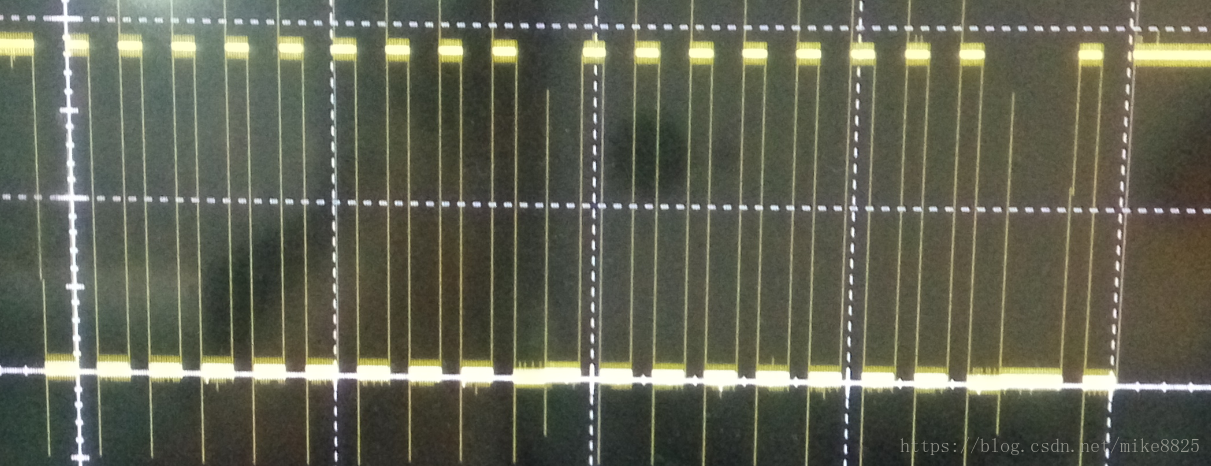

　　调试一款i2c设备时，发现通信很不稳定(有时读不到ack)。检查程序，没发现异常。于是想通过测量i2c波形来查看异常，发现居然没有留测试点，芯片本身的封装也很小，不能直接测量i2c信号。于是让硬件的同事把芯片吹下来，通过飞线的方式将芯片接到主板上，这样就可以测量i2c信号了。神奇的事情发生了，接上示波器探头后,通信正常了，查看波形也很漂亮。而且示波器探头只接一端也有同样的效果(没接示波器的地)。将示波器的探头打到x10档(想到于将信号衰减10倍，然后示波器再将信号放大10倍,还原信号)，通信依然失败。查看波形，第９个时钟(ack)之后有个异常的信号(时间很短的时钟，电压超过正常信号幅度的一半)。原来，示波器相当于一个电容，异常信号被示波器吸收掉了(电容对高频率信号的阻抗小)，没有到达i2c从设备这端。x10的探头的电容不能很好的过滤掉该异常信号，所以还是通信失败。于是尝试在时钟线上并上不同大小的电容，发现某一大小的电容能过滤掉该异常信号。
