Android camera点亮总结

Android camera的点亮不复杂，但遇到的坑还是挺多了，分享下。

1.确保摄像头的复位脚和上电脚配置正确，同时检查下vcama,vcamd,vcamio有没有电源输出。

2.检查mclk是否有输出

cpu上的mclk一般有多组，确定前后摄使用哪一组mclk，并用示波器/万用表量信号

sprd:dts上配置和pinmap

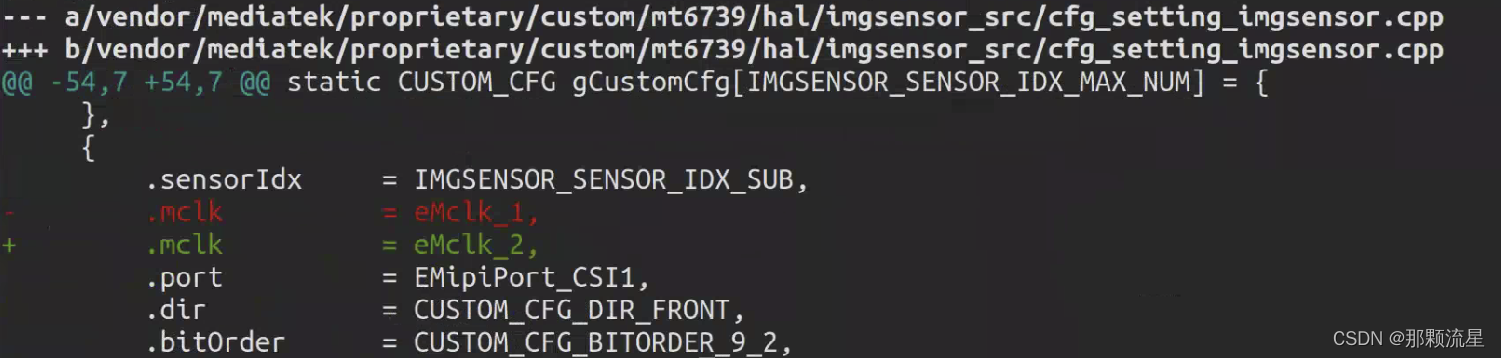

mkt:dts上配置和dct工具编辑dws文件，并在hal上配置具体使用的的mclk(mclk0/mck1,mck2)

3.如果i2c通信不上，确保上电时序跟规格书一致。我们拿到的驱动源码，有时并不一定是正确的，需要确认下上电时序。如果上电时序没问题，可以拿摄像头的打样图纸跟原理图进行确认，引脚能否一一对应。还有就是sensor一般有多组i2c地址，要根据打样图纸确认，或者将i2c地址兼容上去。同时要确保i2c有信号输出。

4.还不行，换摄像头重试，这是没技术含量的一步，但有时又必须试下，防止摄像头焊接异常或者模组异常等。

5.i2c能通信上，但没图像输出，问题多数还是出在驱动上或者模组问题。

6.对应预览出现上下颠倒或者左右颠倒的情况，可以修改相应的寄存器或者需要重新打样。对应出现预览转90度的情况，基本是要重新打样了。

7.前后摄相互影响的问题，一般是代码逻辑有问题，需要看log具体分析。

8.参考别人的调试经验

camera调试日志_zhigouliu的博客-优快云博客
