关于 FlyTreeView

NineRays.WebControls.FlyTreeView 是 9rays.net 推出的一款功能强大的树状模型数据显示控件，本文将介绍使用其 Asp.net 版本控件，并结合 DataSet 对象进行数据显示。

显示效果如下图：

DataSet 数据准备

我们在 MS SQL Server 创建 groupUsers（群组用户表），其结构如下表：

序号	字段名	类型	说明
1	cid	uniqueidentifier	唯一标识
2	Group_Cid	uniqueidentifier	所属群组ID标识（引用群组表groups）
3	Account_Cid	uniqueidentifier	人员帐户ID（引用用户表Accounts，用于显示昵称、姓名等）
4	parent_Cid	uniqueidentifier	父结点ID，所属管理者ID
5	sortcode	int	同级排序号
6	sys_insuser	nvarchar(100)	创建者用户名
7	sys_instime	datetime	创建时间
8	sys_upduser	nvarchar(100)	最后修改者用户名
9	sys_updtime	datetime	最后修改时间

该表所涉及的引用表这里不在赘述，我们假设有如下 SQL 语句：

select a.cid,a.parent_cid,nickname+'('+name+')' truename
from groupUsers a,accounts b
where a.group_cid=@group_cid
and a.account_cid=b.cid

我们需要重点得到 cid(唯一标识)、parent_cid(父节点ID) 和 truename (显示名称) 三个字段。查询并写入到 DataSet 中。

涉及表结构创建脚本

群组用户表

SET ANSI_NULLS ON
GO

SET QUOTED_IDENTIFIER ON
GO

CREATE TABLE [dbo].[groupUsers](
	[cid] [uniqueidentifier] ROWGUIDCOL  NOT NULL,
	[Group_Cid] [uniqueidentifier] NOT NULL,
	[Account_Cid] [uniqueidentifier] NOT NULL,
	[parent_Cid] [uniqueidentifier] NULL,
	[sortcode] [int] NULL,
	[sys_insuser] [nvarchar](100) NULL,
	[sys_instime] [datetime] NULL,
	[sys_upduser] [nvarchar](100) NULL,
	[sys_updtime] [datetime] NULL,
 CONSTRAINT [PK_groupUsers] PRIMARY KEY CLUSTERED
(
	[cid] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON) ON [PRIMARY],
 CONSTRAINT [IX_cc_groupUsers] UNIQUE NONCLUSTERED
(
	[Group_Cid] ASC,
	[parent_Cid] ASC,
	[Account_Cid] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON) ON [PRIMARY]
) ON [PRIMARY]
GO

ALTER TABLE [dbo].[groupUsers] ADD  CONSTRAINT [DF_groupUsers_cid]  DEFAULT (newid()) FOR [cid]
GO

用户表

SET ANSI_NULLS ON
GO

SET QUOTED_IDENTIFIER ON
GO

CREATE TABLE [dbo].[accounts](
	[cid] [uniqueidentifier] ROWGUIDCOL  NOT NULL,
	[name] [nvarchar](50) NULL,
	[nickname] [nvarchar](500) NULL

)GO

ALTER TABLE [dbo].[accounts] ADD  CONSTRAINT [DF_accounts_cid]  DEFAULT (newid()) FOR [cid]
GO

范例运行环境

操作系统： Windows Server 2019 DataCenter

数据库：Microsoft SQL Server 2016

.net版本： .netFramework4.0 或以上

开发工具：VS2019 C#

方法设计

simpletreeview方法返回结点总数，其参数说明见下表：

序号	参数名	类型	说明
1	tv	FlyTreeNodeCollection	传入的FlyTreeView的当前结点集合对象
2	ds	DataSet	数据集对象，默认只取Tables[0]
3	key	string	数据表的唯一标识字段名
4	parentkey	string	数据表的父结点字段名
5	dis	string	数据表的显示名称字段名
6	keytype	string	标识类型，这是我们自定的规范，比如CID（字符）、ID（数值）固定名称的处理方式，默认处理方式对key或parentKey进行字符串过滤处理
7	initvalue	string	是否指定一个初始值
8	firstlevel	bool	是否指遍历一级，如果为true，则不在进行递归
9	initByKey	bool	初始值使用哪个关键字段，false使用父节点，true使用唯一标识，默认为false

代码实现

方法代码

int simpletreeview(fwebcontrols.FlyTreeNodeCollection tv, DataSet ds, string key, string parentkey, string dis, string keytype, string initvalue, bool firstlevel,bool initByKey)
{
                int rv = 0;
                DataView dv = new DataView();
                dv.Table = ds.Tables[0];

                fwebcontrols.FlyTreeNode tmpNd;
                switch (keytype)
                {
                    case "cid": dv.RowFilter = initvalue == "" ? " " + (initByKey == false ? parentkey : key) + " is null " : " " + (initByKey == false ? parentkey : key) + "='" + initvalue + "'"; break;
                    case "id": dv.RowFilter = initvalue == "" ? " " + (initByKey == false ? parentkey : key) + " is null " : "" + (initByKey == false ? parentkey : key) + "=" + initvalue + ""; break;
                    default: dv.RowFilter = "isnull(" + (initByKey == false ? parentkey : key) + ",'')='" + initvalue + "'"; break;
                }
                rv = dv.Count;
                foreach (DataRowView drv in dv)
                {
                    tmpNd = new fwebcontrols.FlyTreeNode();
                    tmpNd.Text = drv[dis].ToString();
                    tmpNd.Value = drv[key].ToString();
                    tv.Add(tmpNd);
                    if (!firstlevel)
                        simpletreeview(tmpNd.ChildNodes, ds, key, parentkey, dis, keytype, tmpNd.Value,firstlevel,false);
                }
                return rv;
}

调用示例

我们首先需要在页面注册控件，代码如下：

<%@ Register Assembly="Microsoft.Web.UI.WebControls" Namespace="Microsoft.Web.UI.WebControls" TagPrefix="codn" %>

前端代码如下：

<NineRays:FlyTreeView ID="userTree" ExpandLevel="4" Width="100%" CssClass="form-control" runat="server" Style="padding-top: 10px; padding-bottom: 10px; height: 400px;" CanBeSelected="true" BackColor="White"
                    PostBackOnSelect="False"
                    EnableTheming="True" ImageSet="Office2003" ImageSetCustomPath="/images/vista/"
                    ContentClickTogglesCheckbox="True" IsCheckbox="True">
                    <SelectedStyle BackColor="#BFCFFF" />
</NineRays:FlyTreeView>

后端调用代码如下：


userTree.Nodes.Clear();
object ds=InitDataSet();
string initvalue="";
if(RowsCount==0) return 0;

simpletreeview(userTree.Nodes, (DataSet)ds, "cid", "parent_cid", "truename", "cid","", false, initvalue != "" ? true : false);

userTree.ContentClickCollapses = true;
userTree.ContentClickExpands = true;

小结

1、示例代码中如何获取 DataSet 数据需要我们自行进行编写代码处理，这里只是抽象展示。

2、使用控件前需要下载dll并放置到您的网站bin目录下，可以到我的资源进行下载，链接如下：

https://download.youkuaiyun.com/download/michaelline/89211649

请注意，该控件是付费资源，未经许可在使用中可能会出现运行错误或其它问题，目前我的下载资源可以免费使用，在使用过程暂未发现此问题，更多咨询请访问如下链接：

https://www.9rays.net/Category/62-treeview-asp-net.aspx

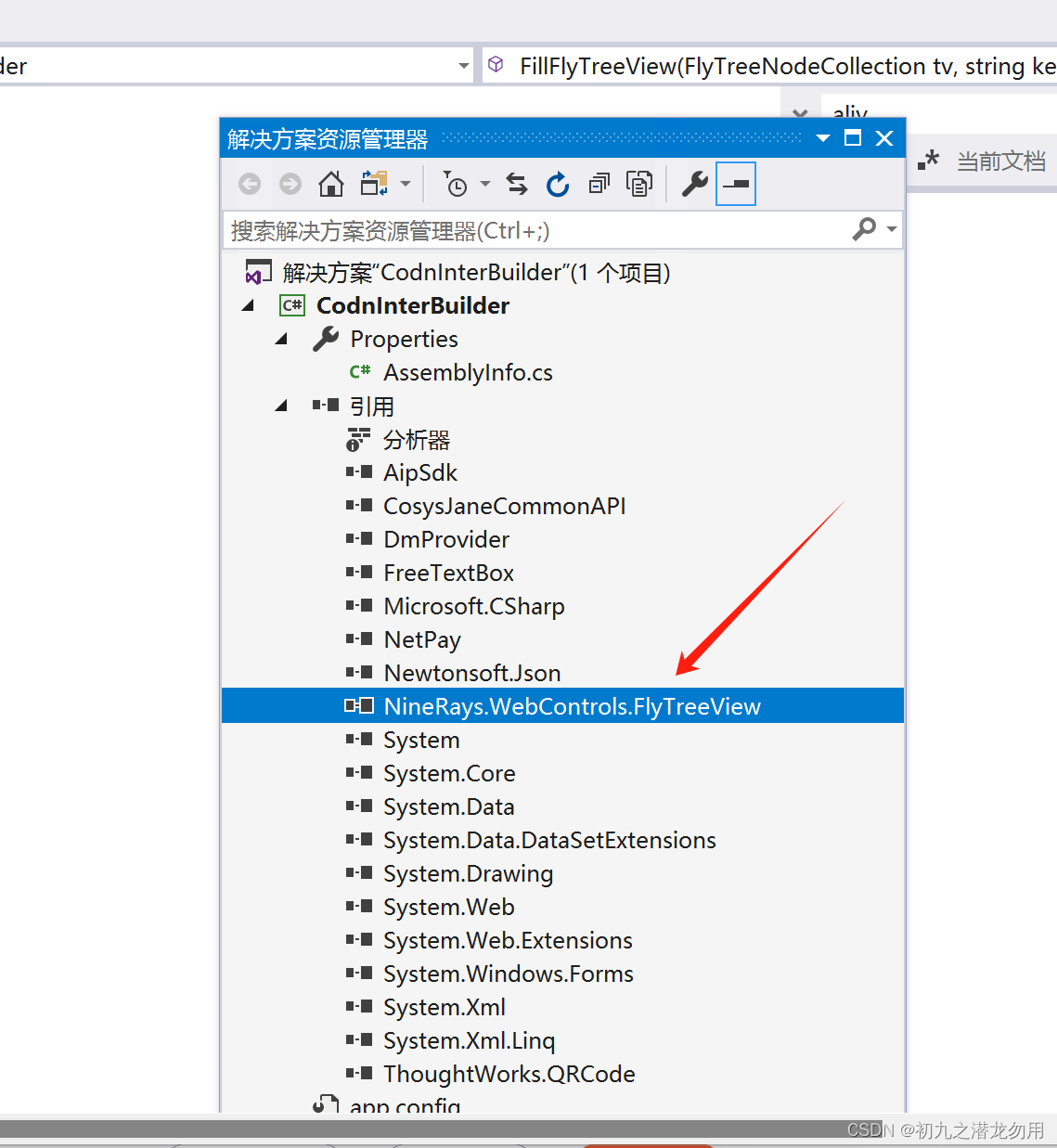

3、在 VS 中开发我们需要在 IDE环境解决方案中添加此 dll，并引用，如下代码：

using fwebcontrols = NineRays.WebControls;

4、提供一个后端辅助方法 getFlyTreeViewAllNodes，可以获得FlyTreeView的所有结点信息，并放置到 ArrayList 中。

其参数说明见下表：

序号	参数名	类型	说明
1	tv	FlyTreeNodeCollection	要遍历的TreeView集合
2	rv2	ArrayList	要存储的 ArrayList 变量

方法代码如下：

public void getFlyTreeViewAllNodes(fwebcontrols.FlyTreeNodeCollection tv, ArrayList rv2)
{
     for (int i = 0; i < tv.Count; i++)
     {
         rv2.Add(tv[i].Value);
         getFlyTreeViewAllNodes(tv[i].ChildNodes, rv2);
     }
}

方法会在指定的 ArrayList 里存储 TreeView 的 Value 值。

关于 NineRays.WebControls.FlyTreeView 更多操作这里不再做进一步说明，请参考其官网说明。

感谢您的阅读，希望本文能够对您有所帮助。
