08_Machine Vision_图片分类

Outline

• template matching
• classification

Template matching

针对一个未知物体的识别，直觉的做法就是：将其与已知的数据库中数据做对比。做对比的方法包括：

• 欧式距离

$$d=\Vert F-G\Vert =\sum _{y=1}^q\sum _{x=1}^p{\left[f(x,y)-g(x,y)\right]}^2$$

其中：$F$ 为待识别图像，$G$ 为数据库中的图像，$f(x,y)$ 和 $g(x,y)$ 为图像像素的灰度值。

存在问题：即使图像很相似，但是亮度和对比度不同，也会导致距离很大。

解决方案：将图像归一化

$$f_n(x,y)=\frac{f(x,y)-{\mu }_f}{{\sigma }_f}$$

其中：${\mu }_f$ 为图像的均值，${\sigma }_f$ 为图像的标准差。

所以欧式距离转化为：

$$d_n=(f_n-g_n{)}^T(f_n-g_n)$$

• 相关系数

$$\gamma =\frac{(\mathbf{f}-m_f{)}^T(\mathbf{g}-m_g)}{\Vert {\mathbf{f}}_c\Vert \Vert {\mathbf{g}}_c\Vert }$$

其中：$m_f$ 和 $m_g$ 为图像的均值向量，${\mathbf{f}}_c$ 和 ${\mathbf{g}}_c$ 为图像的中心化向量。$\Vert {\mathbf{f}}_c\Vert$ 为模长。

可知：$\gamma$ 的取值范围为 $[-1,1]$，$\gamma$ 越大，图像越相似。

本质上是cosine相似度的一种变形。

将图片与已知的图片一一比较，也可以看作是一个分类的过程。因为每个物体包含很多张图片，将图片与物体关联，实际上也是将图片分到这个“物体”类中。

分类方法

• k nearest neighbor 方法

  • 已知训练样本集合$x_1,x_2,...,x_n$, 其中每个样本都有标签。测试样本为 $x$。
  • 计算 $x$ 与每个训练样本的距离，找到距离最小的 $k$ 个样本。
  • 这 $k$ 个样本中出现次数最多的标签，作为 $x$ 的标签。

  存在问题：

  • 如果训练样本集有很多样本，则对比测试样本与每个样本的距离的计算成本很高
  • 对训练样本通常会overfitting, 泛化性不好

  解决方案1：

  • 不与每个样本对比距离，仅与分类中心做对比
    $$G_k=\arg \underset{j}{\min }\Vert \mathbf{f}-{\mu }_j\Vert$$

    其中 ${\mu }_j$ 为第 $j$ 类样本的中心，$\mathbf{f}$ 为测试样本特征向量

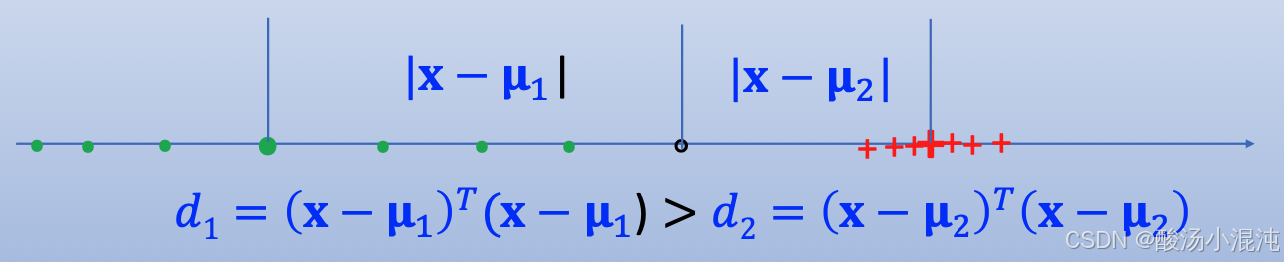

  但仍存在问题：



  解决方案2：

  • 归一化距离，马氏距离 Mahalanobis distance
    $${\mu }_j=\frac{1}{q_j}\sum _{x_i\in {\omega }_j}{x}_i$$

    $${\Sigma }_j=\frac{1}{q_j}\sum _{x_i\in {\omega }_j}(x_i-{\mu }_j)(x_i-{\mu }_j{)}^T=\frac{1}{q_j}\sum _{x_i\in {\omega }_j}{x}_i{x}_i^T-{\mu }_j{\mu }_j^T$$

    $$d_{Maj}=(\mathbf{x}-{\mu }_j{)}^T{\Sigma }_j^{-1}(\mathbf{x}-{\mu }_j)$$

    如果每一个类别的样本都服从高斯分布，则最小马氏距离分类器是最好的分类器。

  但仍存在问题：
  如果样本存在很多个类别，且每个类别内的数据很少，则会导致协方差矩阵不满秩，无法求逆，计算结果不稳定。

  解决方法：引入类间和类内分布

  • 类内散布矩阵
    $$S^w=\frac{1}{q}\sum _{j=1}^c{q}_j{\Sigma }_j$$

  • 类间散布矩阵
    $$S^b=\frac{1}{q}\sum _{j=1}^c{q}_j({\mu }_j-\mu )({\mu }_j-\mu {)}^T$$

  • 类内和类间散布矩阵
    $$S^t={\Sigma }^w+{\Sigma }^b$$

  马氏距离主要考虑类内距离，可以用$S^w$代替协方差矩阵$\Sigma$。
  $$d=(\mathbf{x}-\mu {)}^T{S}^w(\mathbf{x}-\mu )$$
