【高级篇 / SDWAN】(6.0) ❀ 01. 三条宽带做负载均衡 ❀ FortiGate 防火墙

　　【简介】某企业有两条固定宽带，一条拨号宽带，为了充分利用宽带的性能，打算使用飞塔防火墙的SD-WAN宽带负载均衡功能。防火墙固件版本为6.0.2。

---

宽带设置

 　　首先我们分别在接口上设置三条上网宽带。

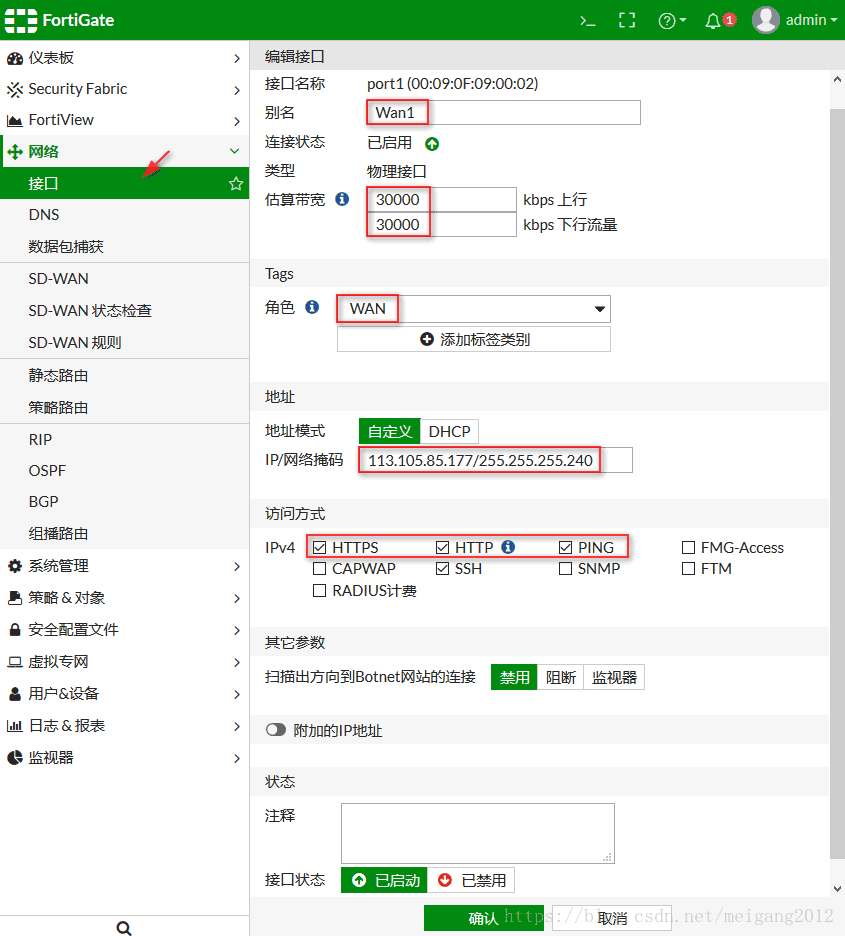

 　　① 将port1接口配置为第一条30M上下行的固定宽带。

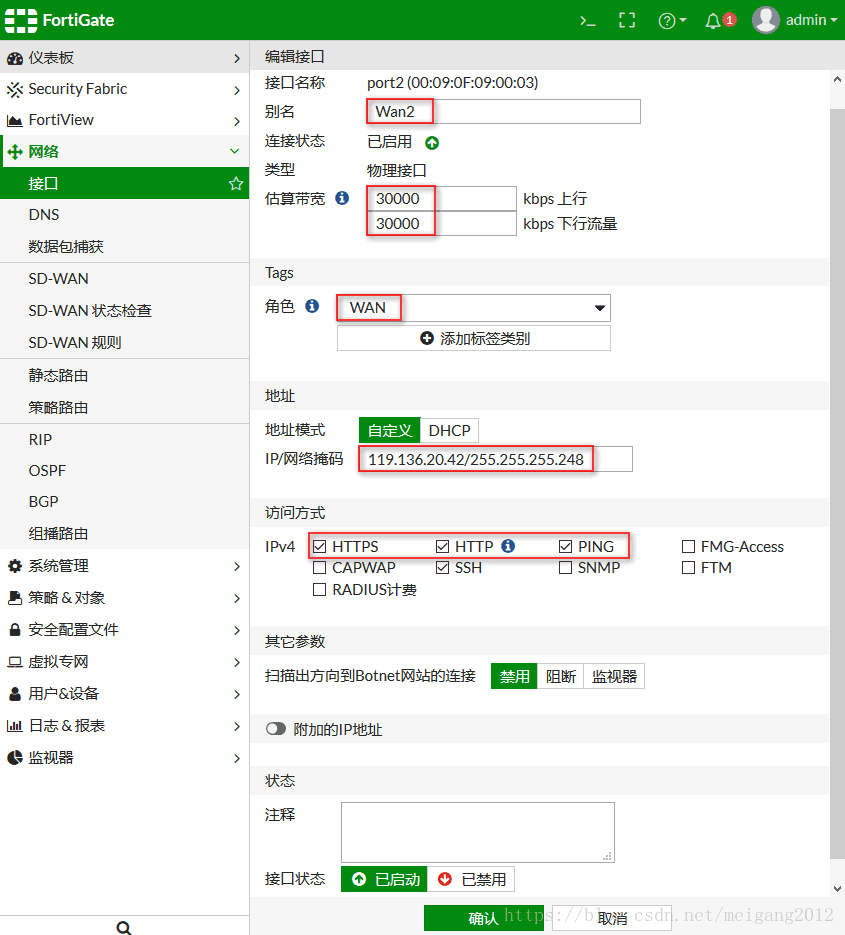

 　　② 将port2接口配置为第二条30M上下行的固定宽带。

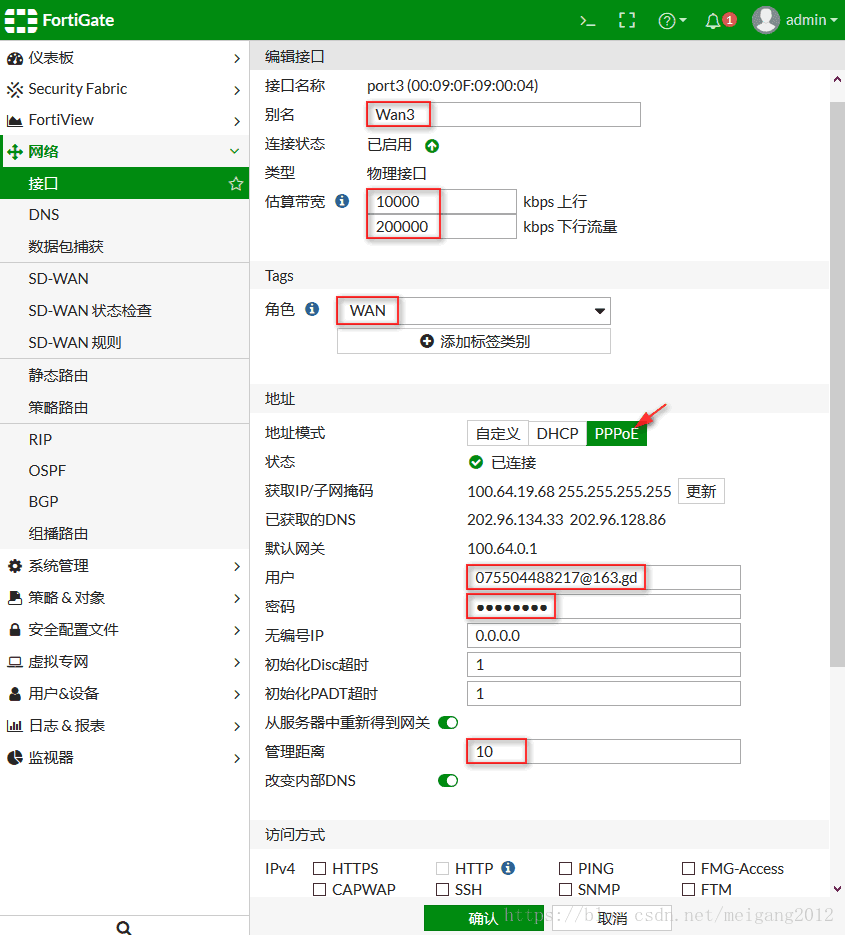

 　　③ 将port3接口配置为第三条上行10M下行200M的拨号宽带。拨号宽带的管理距离默认是5，这里需要改成10，与固定宽带相同。

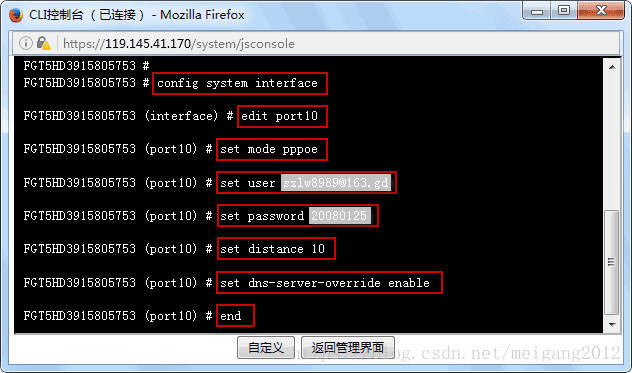

 　　④ 有的中、高端型号防火墙会隐藏PPPoE设置，需要通过上面的命令来配置PPPoE拨号。

SD-WAN 设置

 　　在把宽带设置成为负载均衡之前，一定要保证没有任何策略使用这些宽带接口，不然在宽带选择时将不会出现。

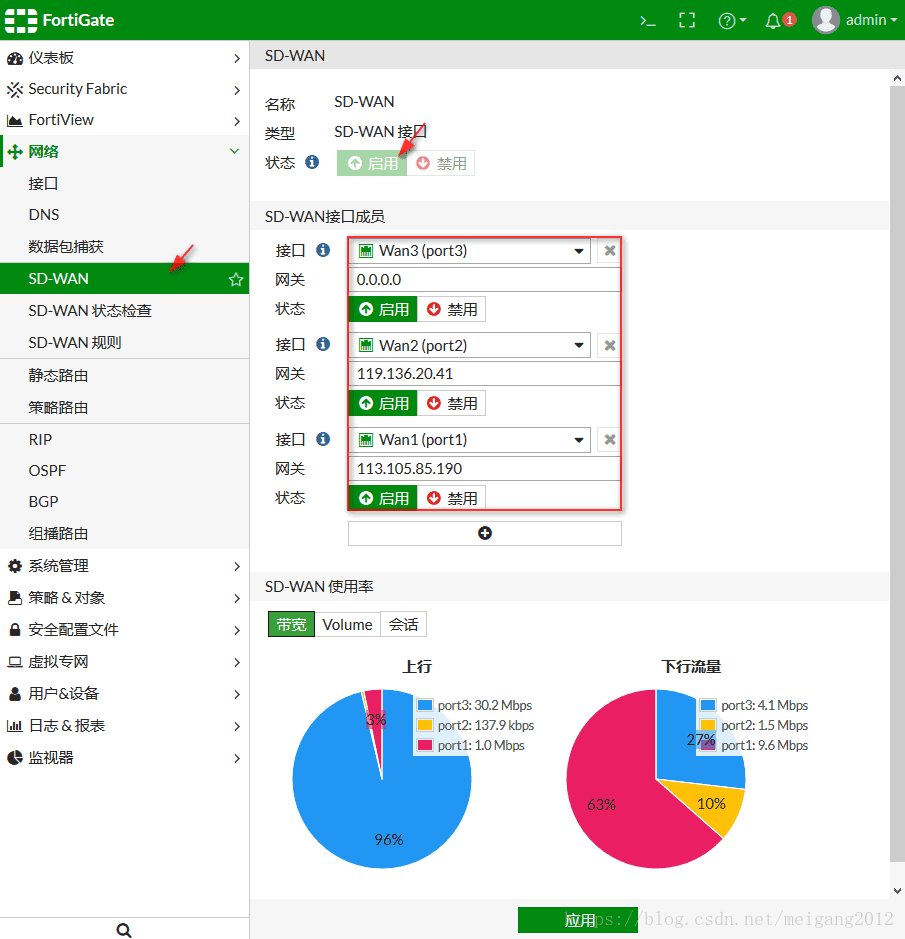

 　　① 选择菜单【网络】-【SD-WAN】，选择三条宽带的接口，并输入固定宽带的网关，拨号宽带网关默认为0.0.0.0。

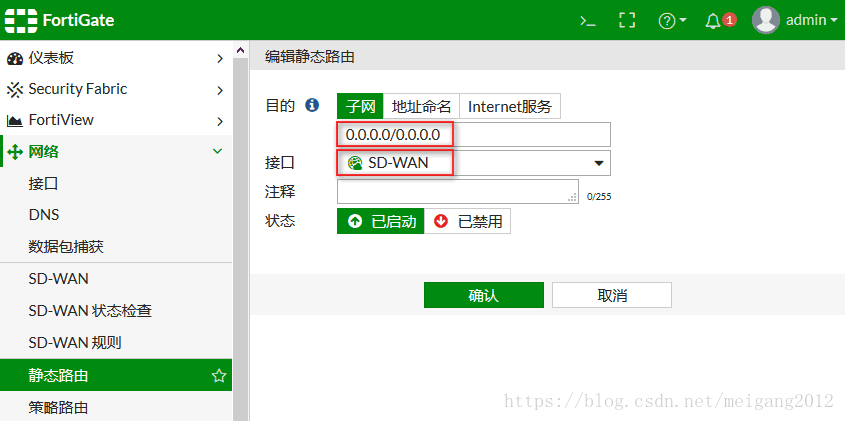

 　　② 通常我们在接口设置了固定宽带的IP地址后，还需要建立一条静态路由，用来设置固定宽带的网关，刚才建立SD-WAN的时候，我们已经输入了各条宽带的网关，可以认为与静态路由等效。这里再建立一条静态路由，让所有数据走SD-WAN虚拟接口。

SD-WAN 状态检查

 　　状态检查有二个功能，一个是判断宽带是否断开，断开的话就切换路由，走其它正常的宽带上网。另一个功能就是区分宽带质量的好坏，使IP可以自动选择线路。

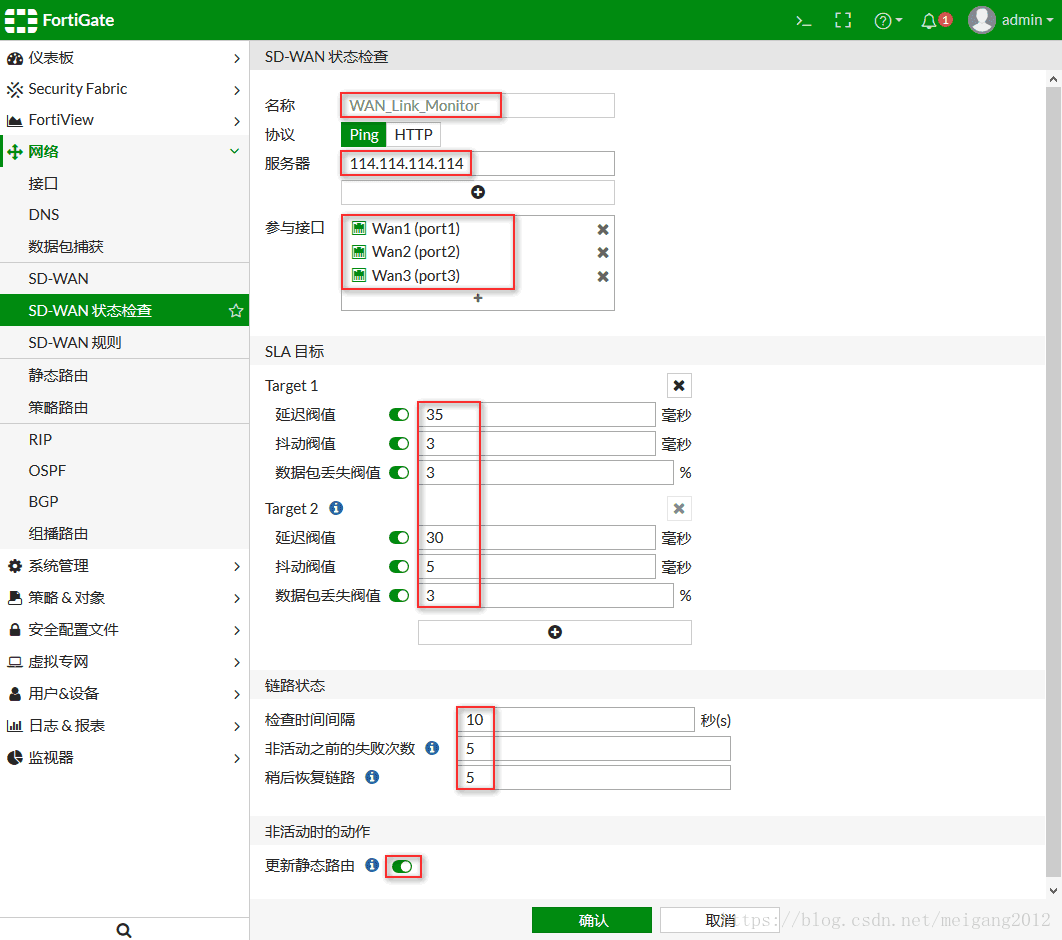

 　　① 选择菜单【网络】-【SD-WAN状态检查】，点击【新建】，输入名称，通常我们会将宽带Ping常用的DNS服务器地址，通过返回信息来判断宽带的质量，以及做出相应的处理。

 　　② 可以根据丢包、延迟、抖动等情况，判断走哪条宽带。

SD-WAN 规则

 　　在宽带没有做SD-WAN的情况下，通常我们是采用策略路由指定哪些IP走哪条宽带。SD-WAN规则和策略路由的功能一样。

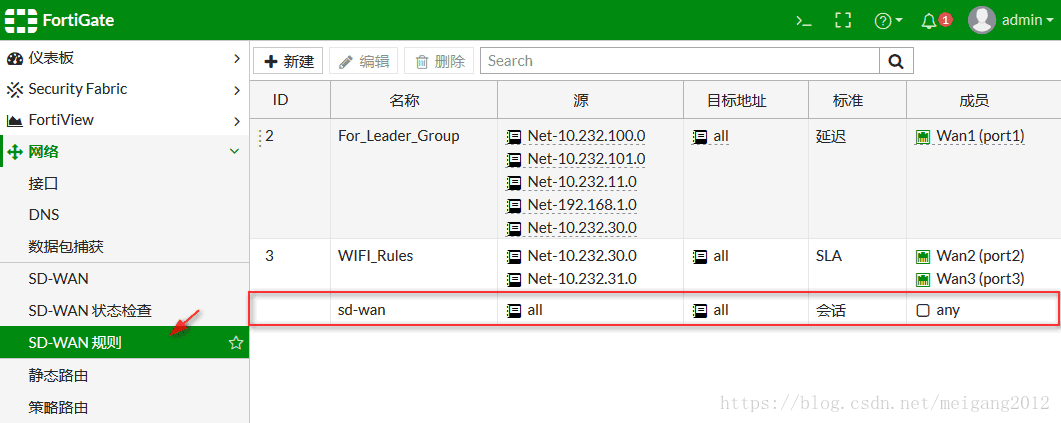

 　　① 选择菜单【网络】-【SD-WAN规则】，可以看到有一条默认规则，源和目标地址都为ALL，这条默认规则可以修改。

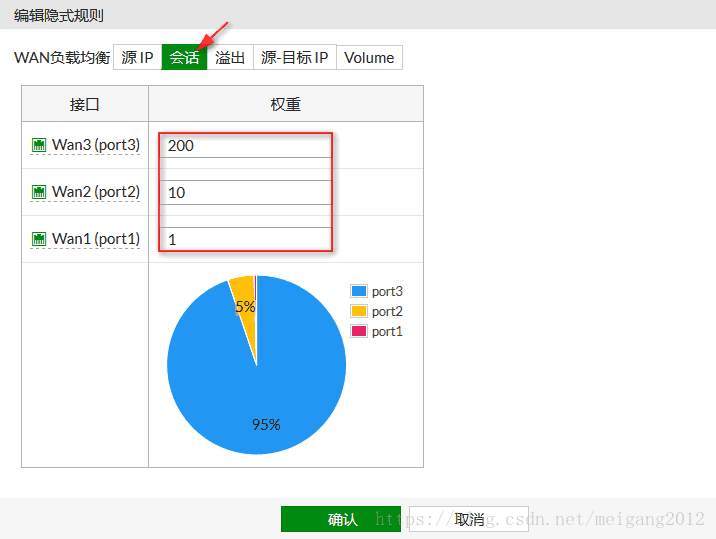

 　　② 默认规则里可以选择哪一种负载均衡方式，并根据使用情况设置三条宽带不同的参数。例如第三条拨号宽带的带宽比较高，可以设置多跑流量。

 　　③ 可以直接指定某些IP走哪一条宽带出去，如果这条宽带断开，这条规则将失效。由于还有默认规则，仍可以从其它宽带出去。

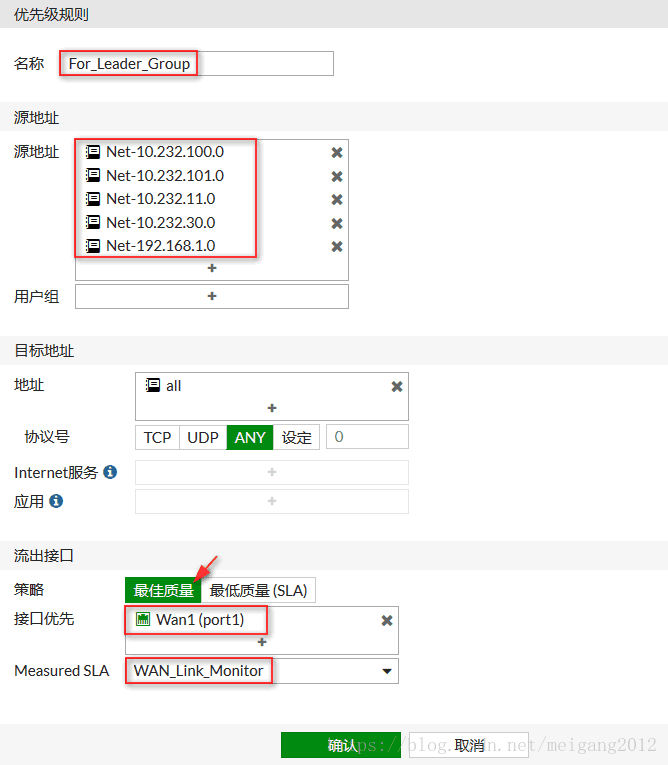

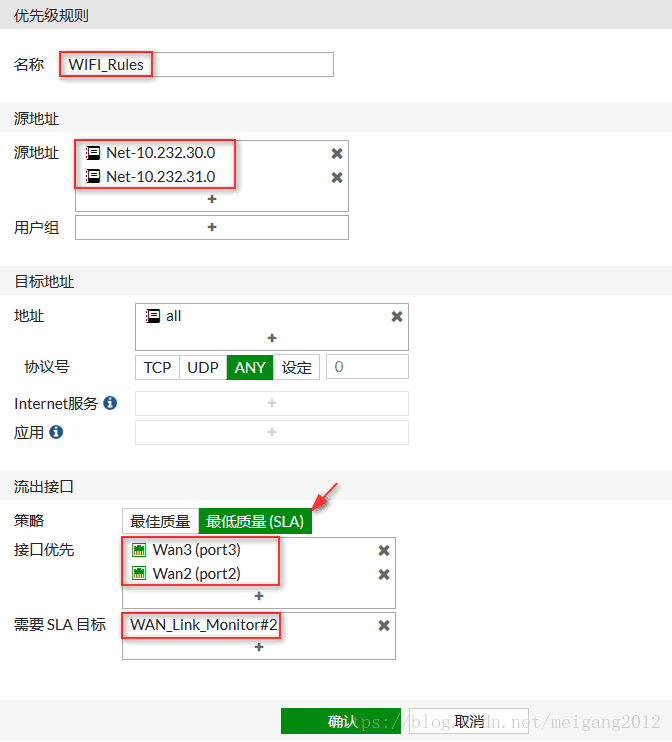

 　　④ 也可以指定某些IP动态选择哪条宽带出去，这个时候链路质量就会起作用了。

SD-WAN 监控

 　　配置完SD-WAN后，我们希望能直观的看到宽带的流入、流出情况。

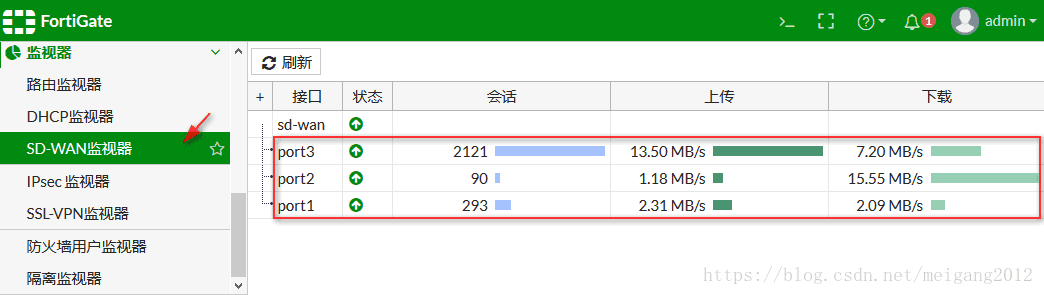

 　　① 选择菜单【监视器】-【SD-WAN监视器】，可以看到所有宽带的会话数及上传、下载情况。

 　　② 选择菜单【仪表板】-【Main】，点击【添加微件】-【接口带宽】，选择三条宽带接口。这样就可以看在仪表板里看到宽带接口流量了。建议尽量使用相同带宽的宽带做负载均衡，如果相差太大的话，带宽高的那条宽带发挥不出本来的优势。示例中的拨号宽带最高到约150M，做了SD-WAN后，速度明显下降了。

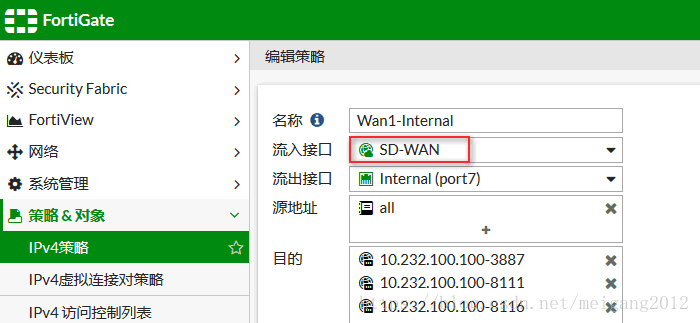

 　　③ 早期版本建完SD-WAN后，映射服务器以及建立SSL VPN时仍需要指定具体的宽带接口，现在映射服务器，只需要选择SD-WAN虚拟接口就可以了。

---
