【单片机毕业设计选题25032】-基于STM32的污水处理系统

演示视频：

【单片机毕业设计选题25032】-基于stm32的污水处理系统

系统上电后显示“欢迎使用污水处理系统请稍后”两秒后进入正常显示页面。

第一行显示检测到的PH值

第二行显示PH值对应的PWM值

第三行显示检测到的浑浊度值

第四行显示浑浊度值对应的PWM值

主要功能模块原理图:

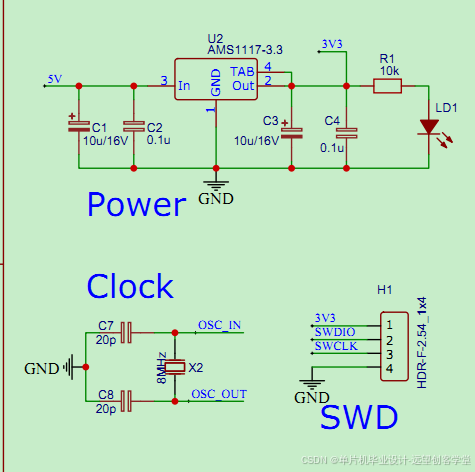

电源时钟烧录接口:

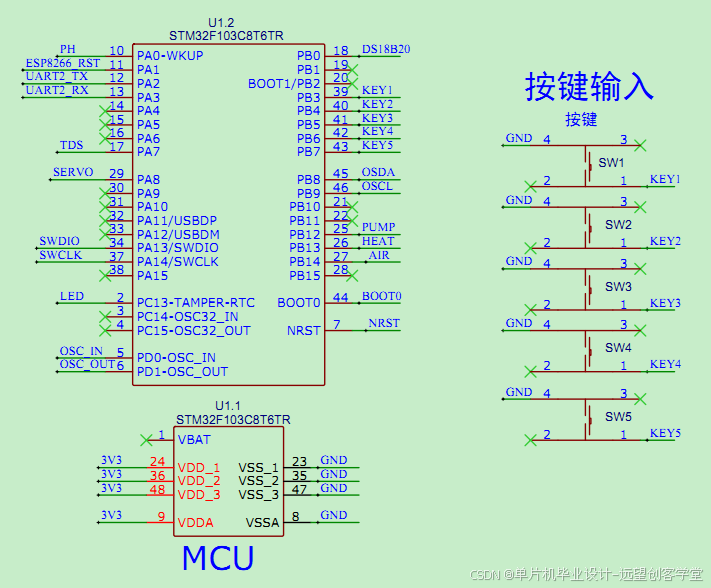

单片机和按键输入电路:

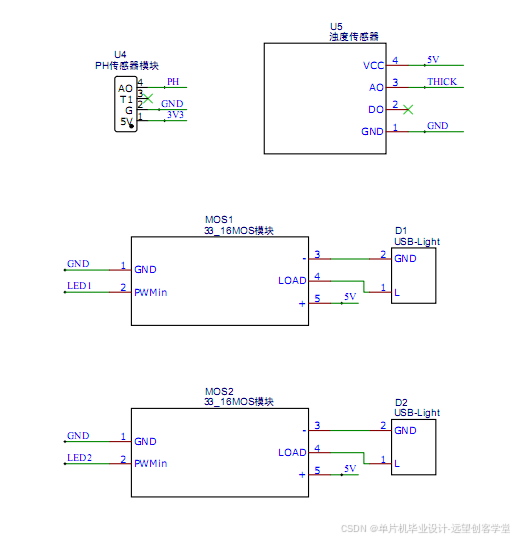

PWM控制电路：

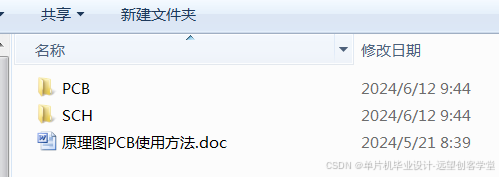

资料获取地址

初始化代码:

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();

  /* USER CODE BEGIN Init */

    InitVar();

  /* USER CODE END Init */

  /* Configure the system clock */

  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  MX_ADC1_Init();

  MX_TIM3_Init();

  /* USER CODE BEGIN 2 */

//在HAL库初始化串口1后调用

    HAL_Delay(100);

    SetUart1RxToInput();

    HAL_Delay(50);

//LED调光初始化

    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);

    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2);

//uart1打开接收中断

    HAL_UART_Receive_IT(&huart1, (uint8_t*)&uart1RecBuff, 1);

    InitOled();

    InitOledDisp();

  /* USER CODE END 2 */

//系统控制及显示

void SystemControl(void)

{

    char textBuf[20];

    uint16_t tempAD = 0;

    float tempVol = 0;

//计算PH值

//此模块输出电压范围调整为0~3V3，调整方法如下

//需要在PH计放在9.18标准缓冲液里，调节旋转电位器，将输出调整为1.3V

//需要在PH计放在6.86标准缓冲液里，调节旋转电位器，将输出调整为1.7V

//需要在PH计放在PH4.0标准缓冲液里，调节旋转电位器，将输出调整为2.2V

    tempAD = ReadADCChannel(ADC_CHANNEL_0);

    tempVol = tempAD*3.3/4096.0;

    getPhVal = -5.7541*tempVol + 16.654;   //输出电压范围0~3V3

//led亮度调节

    if(getPhVal<=6.1)

    {

        phDuty = 1000;

    }

    else if(getPhVal<=6.4)

    {

        phDuty = 880;

    }

    else if(getPhVal<=6.6)

    {

        phDuty = 600;

    }

    else if(getPhVal<=6.8)

    {

        phDuty = 450;

    }

    else

    {

        phDuty = 100;

    }

    __HAL_TIM_SetCompare(&htim3, TIM_CHANNEL_1, phDuty);

//显示PH值

    sprintf(textBuf,"PH:%3.1f", getPhVal);

    OledShowString(0, 0, (uint8_t*)textBuf, OLED_FONT_8X16); //测试8*16字符

    sprintf(textBuf,"Duty:%3d%%", phDuty/10);

    OledShowString(0, 2, (uint8_t*)textBuf, OLED_FONT_8X16); //测试8*16字符

//计算浑浊度

    tempAD = ReadADCChannel(ADC_CHANNEL_2);

//分压

    tempVol = tempAD*3.3/4096.0;

    getThickVal = -865.68*tempVol + 3291.3;

    if(getThickVal>3000)

    {

        getThickVal = 3000;

    }

//led亮度调节

    if(getThickVal<=300)

    {

        thickDuty = 100;

    }

    else if(getThickVal<=400)

    {

        thickDuty = 300;

    }

    else if(getThickVal<=500)

    {

        thickDuty = 500;

    }

    else if(getThickVal<=600)

    {

        thickDuty = 700;

    }

    else

    {

        thickDuty = 900;

    }

    __HAL_TIM_SetCompare(&htim3, TIM_CHANNEL_2, thickDuty);

//显示水质混浊度

    sprintf(textBuf,"Thick:%4d", getThickVal);

    OledShowString(0, 4, (uint8_t*)textBuf, OLED_FONT_8X16); //测试8*16字符

    sprintf(textBuf,"Duty:%3d%%", thickDuty/10);

    OledShowString(0, 6, (uint8_t*)textBuf, OLED_FONT_8X16); //测试8*16字符

}

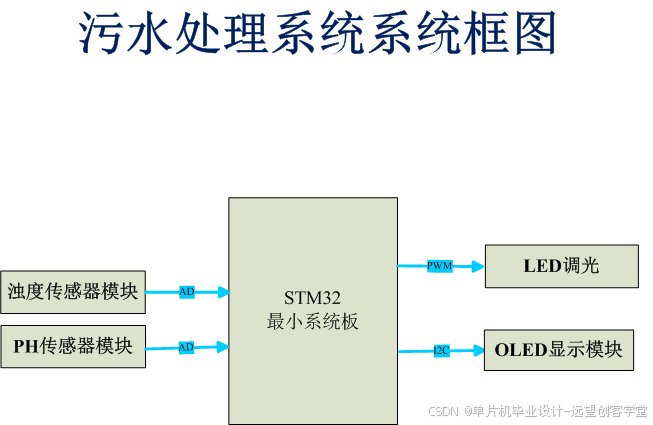

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。
