【单片机外围模块选型】MP3音乐播放器模块DFPlayer Mini

演示视频：

【开源】STM32+DFPlayer mini音乐播放器模块

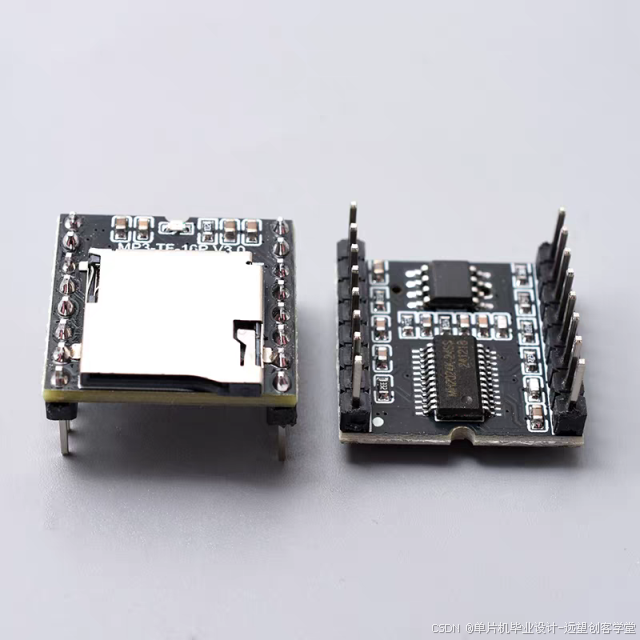

• 实物图（型号：DFPlayer Mini）

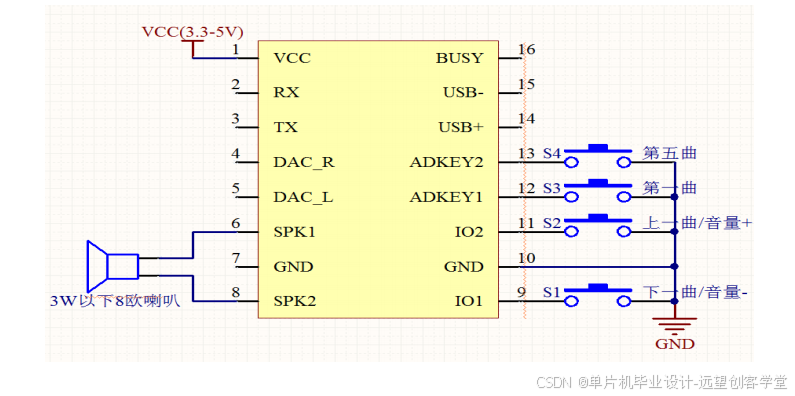

• 原理图

• 模块简介

FPlayer Mini是一个提供串口的语音模块，完美的集成了MP3、WAV、WMA的硬解码。同时软件支持TF卡驱动，支持FAT16、FAT32文件系统。通过简单的串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，使用方便，稳定可靠。

• 基本原理

1. DFPlayer Mini是一种具有SD卡和USB接口的小型音频播放器模块，主要通过以下几个方面的技术实现：
2. 存储技术：DFPlayer Mini支持播放来自SD卡或U盘上的音频文件，支持MP3、WAV等多种格式。
3. 解码技术：内置音频解码芯片，支持直接输出数字音频信号，避免了模数转换导致的信号失真。
4. 控制技术：采用串行通讯方式（TTL UART），可通过单片机的IO口控制DFPlayer Mini的操作，如选择歌曲、暂停/播放、调节音量等。
5. 功率管理技术：由于DFPlayer Mini只需要提供输出音频信号的功放芯片所需的电流，可以在音频输出芯片之前进行电源放大，从而实现低功耗和长时间播放。

总之，DFPlayer Mini主要通过存储技术、解码技术、控制技术和功率管理技术的集成，以实现小巧轻便、操作方便、性价比高的音频播放功能，被广泛应用于语音提示、背景音乐、智能家居等场合。

• 模块应用

1. 车载导航语音播报
2. 公路运输稽查、收费站语音提示
3. 火车站、汽车站安全检查语音提示
4. 电力、通信、金融营业厅语音提示
5. 车辆进、出通道验证语音提示
6. 公安边防检查通道语音提示
7. 多路语音告警或设备操作引导语音
8. 电动观光车安全行驶语音告示
9. 机电设备故障自动报警
10. 消防语音报警提示
11. 自动广播设备，定时播报

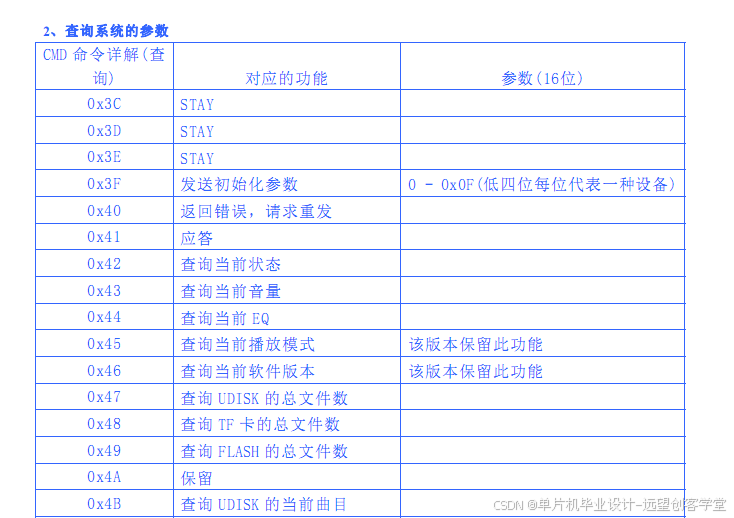

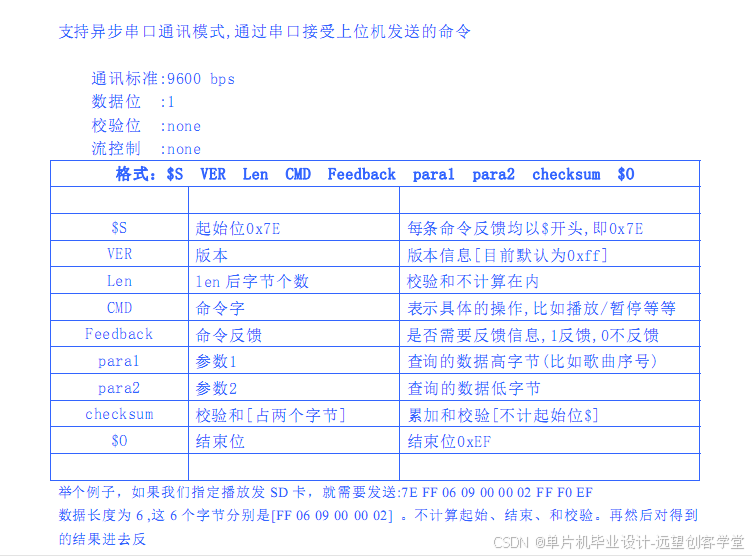

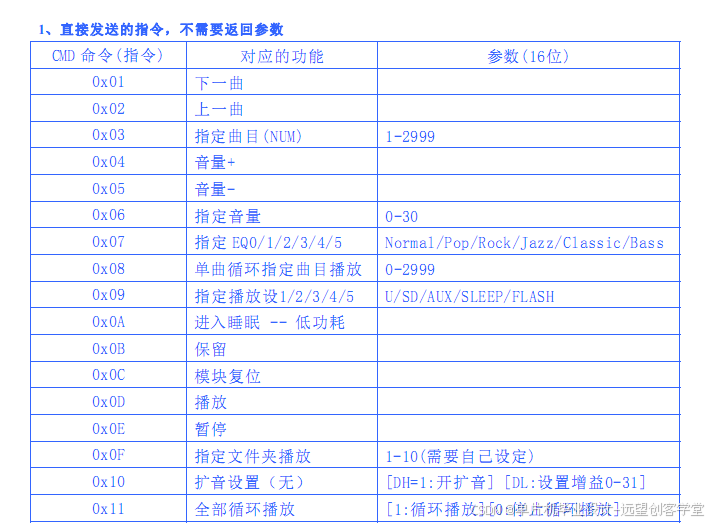

•  串口通讯
