系统上电后显示“欢迎使用水质检测系统请稍后”两秒后进入正常显示页面。
第一页面第一行显示“系统状态信息”,第二行显示温度和PH值信息,第三行显示
浑浊度信息,第四行显示TDS值信息。
第一页面下的按键操作:
短按B3按键可切换到第二页面。
长按B7按键播报采集到的传感器值
第二页面第一行显示“水温阈值设定”,第二行显示获取到的温度值,第三行
显示设置的温度高值,第四行显设置的温度低值。
第二页面下的按键操作:
短按B3按键可切换到第三页面。
短按B4按键增加温度设定高阈值
短按B5按键减小温度设定高阈值
短按B6按键增加温度设定低阈值
短按B7按键减小温度设定低阈值
长按B7按键播报PH值
第三页面第一行显示“浊度阈值设定”,第二行显示获取到的浊度值,第三行
显示设置的浊度值1,第四行显示设置的浊度值2。
第三页面下的按键操作:
短按B3按键可切换到第四页面。
短按B4按键增加浊度设定高阈值。
短按B5按键减小浊度设定高阈值。
长按B7按键播报浊度值
第四页面第一行显示“酸碱阈值设定”,第二行显示获取到的PH值,第三行
显示设置的PH高值,第四行显示设置的PH值低值。
第四页面下的按键操作:
短按B3按键可切换到第三页面。
短按B4按键增加PH值设定高阈值
短按B5按键减小PH值设定高阈值
短按B6按键增加PH值设定低阈值
短按B7按键减小PH值设定低阈值
长按B7按键播报PH值
第五页面第一行显示“水质阈值设定”,第二行显示获取到的TDS值,第三行
显示设置的TDS高值1,第四行显示设置的TDS高值2。
第五页面下的按键操作:
短按B3按键可切换到第一页面。
短按B4按键增加水质设定高阈值。
短按B5按键减小水质设定高阈值。
长按B7按键播报水质值

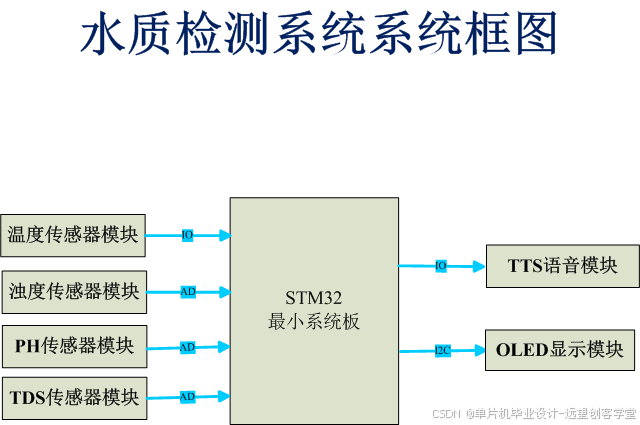

主要功能模块原理图:

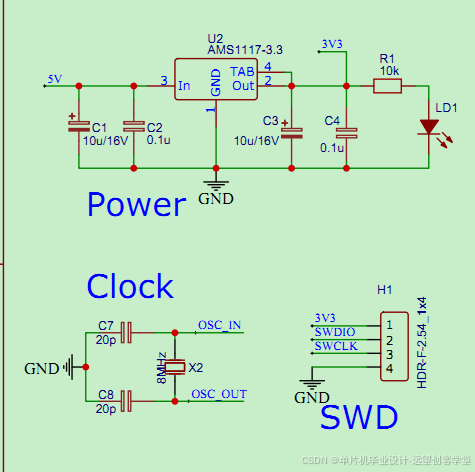

电源时钟烧录接口:

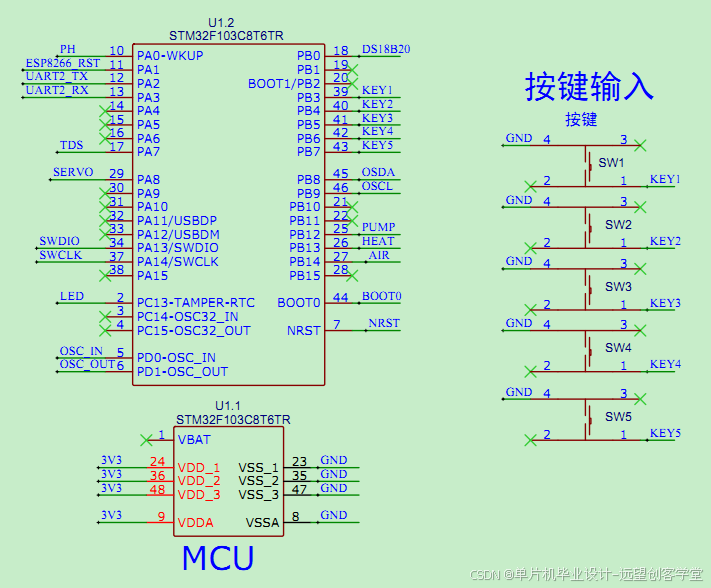

单片机和按键输入电路:

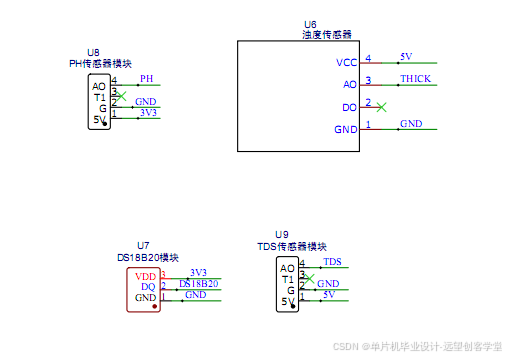

读传感器电路:
资料获取地址:
https://shop272529339.taobao.com
主从机部分代码:
初始化代码:
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
InitVar();
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_USART1_UART_Init();
MX_ADC1_Init();
/* USER CODE BEGIN 2 */
//在HAL库初始化串口1后调用
HAL_Delay(100);
SetUart1RxToInput();
HAL_Delay(50);
//uart1打开接收中断
HAL_UART_Receive_IT(&huart1, (uint8_t*)&uart1RecBuff, 1);
InitOled();
InitOledDisp();
if(InitDS18B20()==0)
{
// printf("%s", "DS18B20初始化成功");
//DS18B20在上电第一次读取时显示温度为85℃,这是正常的。
//85℃是DS18B20在上电复位后在温度寄存器内的对应数字量,
//这里DS18B20初始化成功后读一次值,避免出现85℃
DS18B20GetTemp_SkipRom();
}
/* USER CODE END 2 */
//系统信息更新
void SystemControl(void)
{
static uint8_t updateCnt = 0;
updateCnt++;
if(updateCnt>=SYSTEM_UPDATE_INTER)
{
updateCnt = 0;
ds18b20Temp = DS18B20GetTemp_SkipRom();
}
ReadSensorVal();
}
//处理OLED显示内容
void SystemDisplay(void)
{
static uint8_t dispCnt = 0;
dispCnt++;
if(dispCnt>=DISP_UPDATE_INTER)
{
dispCnt = 0;
//显示不同页面
if(dispPageIndex==DISP_PAGE_1)
{
OledDispPage1();
}
else if(dispPageIndex==DISP_PAGE_2)
{
OledDispPage2();
}
else if(dispPageIndex==DISP_PAGE_3)
{
OledDispPage3();
}
else if(dispPageIndex==DISP_PAGE_4)
{
OledDispPage4();
}
else if(dispPageIndex==DISP_PAGE_5)
{
OledDispPage5();
}
}
}

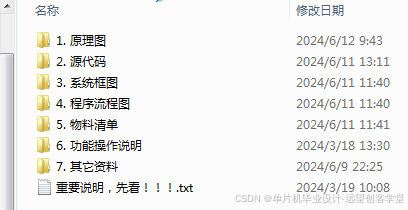

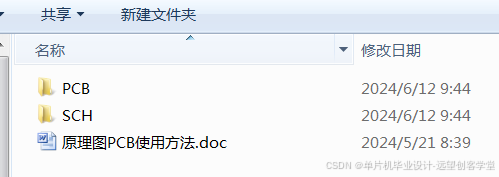

此设计提供的资料包含原理图PCB(包含PDF,AD,立创EDA三个版本),源代码,系统框图,主程序流程图,物料清单(包含使用到的器件手册),功能操作说明等。

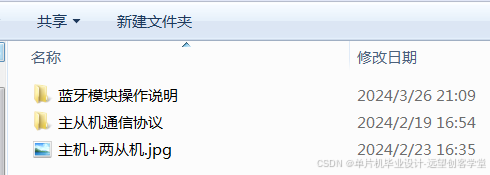

通信协议等资料:
