【单片机毕业设计选题25011】-基于ESP32的黄石水产养殖系统

主控器件：NodeMCU-ESP32开发板

主要功能：

1. 连接blinker，通过手机WiFi控制。

2. 手机界面按键控制继电器模块。

3. 通过DHT11采集温湿度,通过PH值传感器采集PH值。

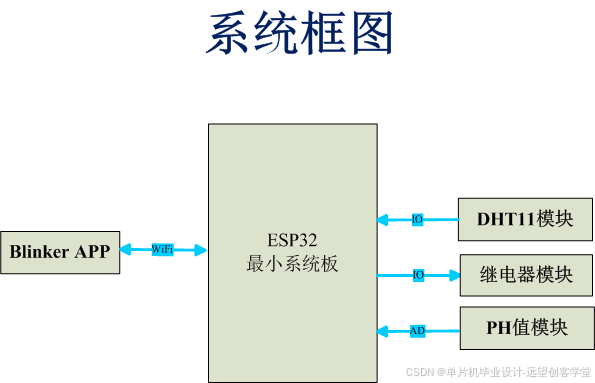

系统功能框图:

主要功能模块原理图

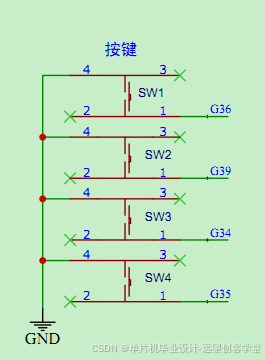

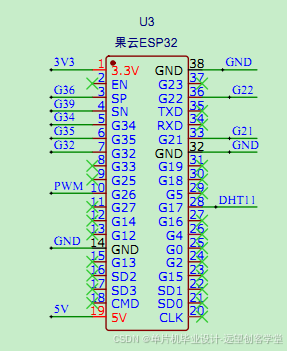

单片机及按键输入电路:

传感器采集电路:

资料获取地址

https://shop272529339.taobao.com

系统主要功能模块代码

系统文件包含及定义:

//使用Blinker的WIFI功能必须开启此宏定义

#define BLINKER_WIFI

//包含Blinker库的头文件

#include <Blinker.h>

//使用DHT11库读取环境温湿度

#include "DHT.h"

//此处为blinker APP生成的密钥，注意一个密钥对应一个WIFI设备

char auth[] = "81cbef6099bb";

//此处为WIFI账号名

char ssid[] = "YuanWang";

//此处为WIFI密码

char pswd[] = "A2023#1010";

//声明DHT11温湿度传感器管脚

#define DHTPIN  17      //Digital pin connected to the DHT sensor

#define DHTTYPE DHT11   //DHT11

DHT dht(DHTPIN, DHTTYPE);

//温湿度初值

float readHumiVal = 50.0;

float readTempVal = 28.0;

//系统时间

uint32_t intervalTime = 0;

//blinker app中对应的按键定义

BlinkerButton RELAY("relay");  //开关继电器按键

//DHT11温湿度传感器定义,使用的是Adafruit的DHT-sensor-library

BlinkerNumber HUMI("humi");

BlinkerNumber TEMP("temp");

BlinkerNumber PH("ph");

//读取PH值传感器值，管脚gpio34, A6

//ad value

int adVal = 0;

//ph value

float phVal = 7.0;

采集PH值:

void ReadPH(void)

{

  float tempVol = 0;

//此模块输出电压范围调整为0~3V3，调整方法如下

//需要在PH计放在9.18标准缓冲液里，调节旋转电位器，将输出调整为1.3V

//需要在PH计放在6.86标准缓冲液里，调节旋转电位器，将输出调整为1.7V

//需要在PH计放在PH4.0标准缓冲液里，调节旋转电位器，将输出调整为2.2V

//读ADC值，输出电压范围0~3V3

  adVal = analogRead(A6);

//  Serial.println(adVal, DEC);

  tempVol = adVal*(3.3/4095.0);

  phVal = -5.7541*tempVol + 16.654;

//  Serial.println(phVal, DEC);

}

采集温湿度数据:

//读取DHT11温湿度值

void ReadDHT11(void)

{

  static unsigned char dht11Cnt = 0;

  dht11Cnt++;

  if(dht11Cnt>=3)

  {

    dht11Cnt = 0;

    float h = dht.readHumidity();     //读取湿度

    float t = dht.readTemperature();  //读取温度，默认为摄氏度

    if((isnan(h))||(isnan(t)))

    {

      ;

    }

    else

    {

      readHumiVal = h;

      readTempVal = t;

//      Serial.println(readHumiVal, DEC);

//      Serial.println(readTempVal, DEC);

    }

  }

}

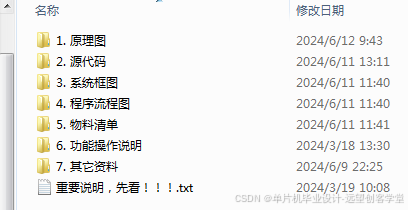

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。

系统各模块资料:
