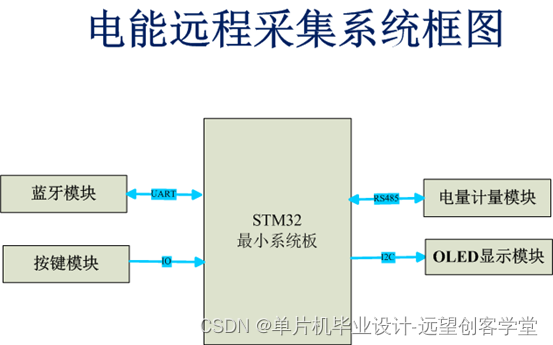

系统功能:
1.电能远程监测系统软硬件能够协同工作,能够实现电能常见参数(电压、电流和干瓦时)的采集
2.通讯采用485总线实现
主要功能模块原理图:

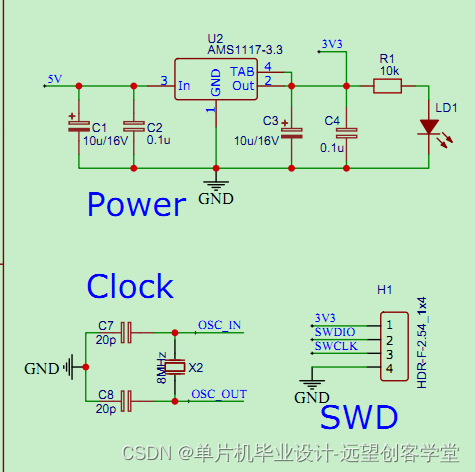

电源时钟烧录接口:

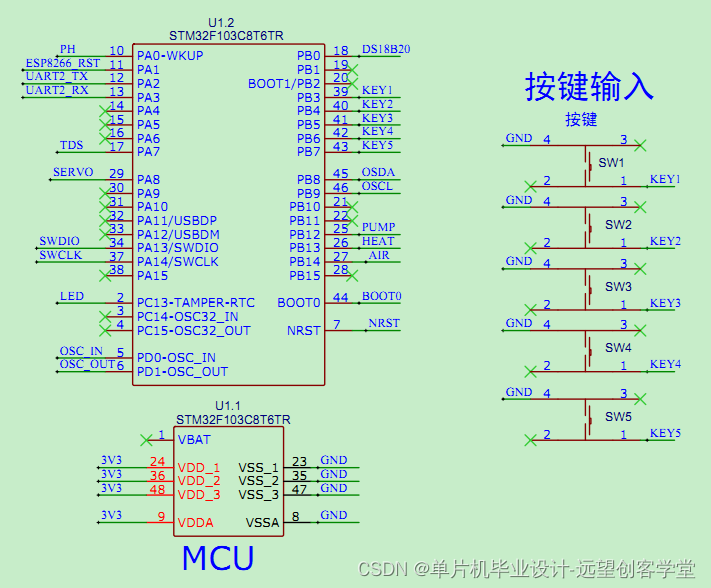

单片机和按键输入电路:

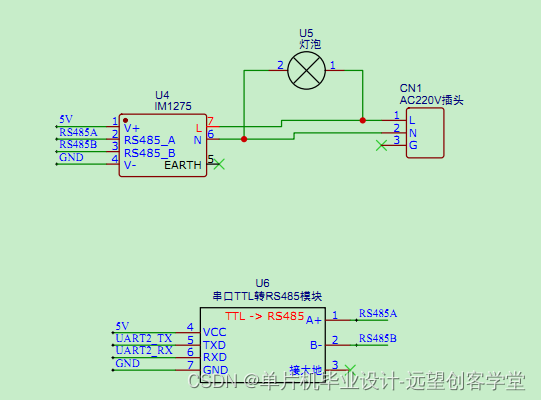

传感器采集电路:
系统主要功能模块代码
初始化代码:
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
InitVar();
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_USART1_UART_Init();
MX_USART2_UART_Init();
/* USER CODE BEGIN 2 */
//在HAL库初始化串口1后调用
HAL_Delay(100);
SetUart1RxToInput();
HAL_Delay(50);
//uart1打开接收中断
HAL_UART_Receive_IT(&huart1, (uint8_t*)&uart1RecBuff, 1);
InitOled();
InitOledDisp();
/* USER CODE END 2 */
系统控制代码:
//系统信息更新
void SystemControl(void)
{
GetElectricityInfo();
UpdateBleData();
}
蓝牙上报系统信息:
//更新BLE数据
void UpdateBleData(void)
{
static uint8_t bleCnt = 0;
bleCnt++;
if(bleCnt>=SYSTEM_UPDATE_INTER)
{
bleCnt = 0;
printf("Voltage:%5.1fV\r\n", voltageVal);
printf("Current:%5.1fmA\r\n", currentVal);
printf("Power:%5.1fW\r\n", powerVal);
printf("Energy:%5.1fKWh\r\n", energyVal);
}
}

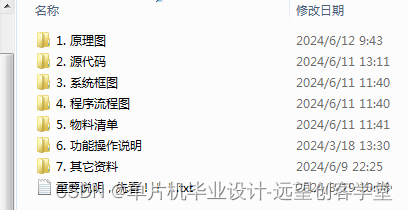

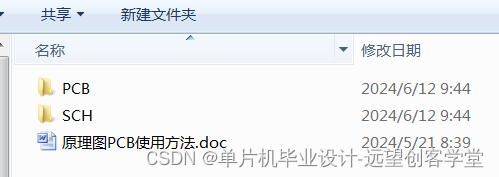

此设计提供的资料包含原理图PCB(包含PDF,AD,立创EDA三个版本),源代码,系统框图,主程序流程图,物料清单(包含使用到的器件手册),功能操作说明等。
