DS18B20是常用的数字温度传感器，和DHT11一样采用单线接口方式，STM32通过一个IO改变输入输出状态即可读取温度。与DHT11不同的是DS18B20支持多点组网功能，多个DS18B20可以并联在数据线上，通过不同的ID来读取不同点的温度。DS18B20测温范围为－55℃～+125℃，在-10～+85℃时精度为±0.5℃，测量精度和范围都比DHT11要高。

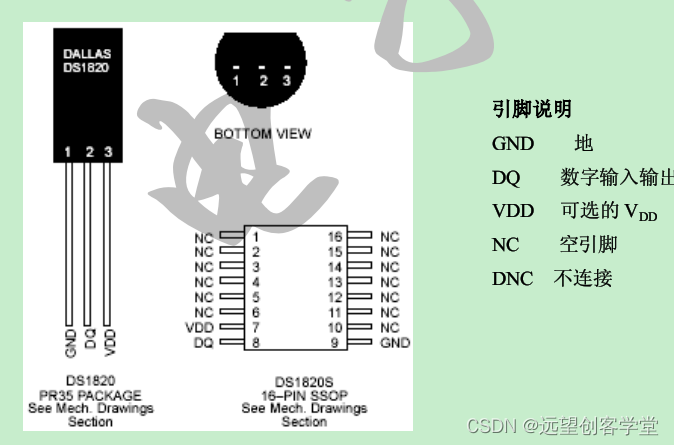

DS18B20引脚排列：

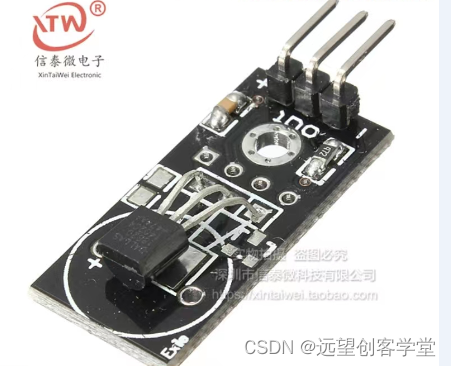

市面上见到的DS18B20模块是DQ脚有上位电阻的，这样可以直接接到单片机的管脚上，不需要其他外围器件。

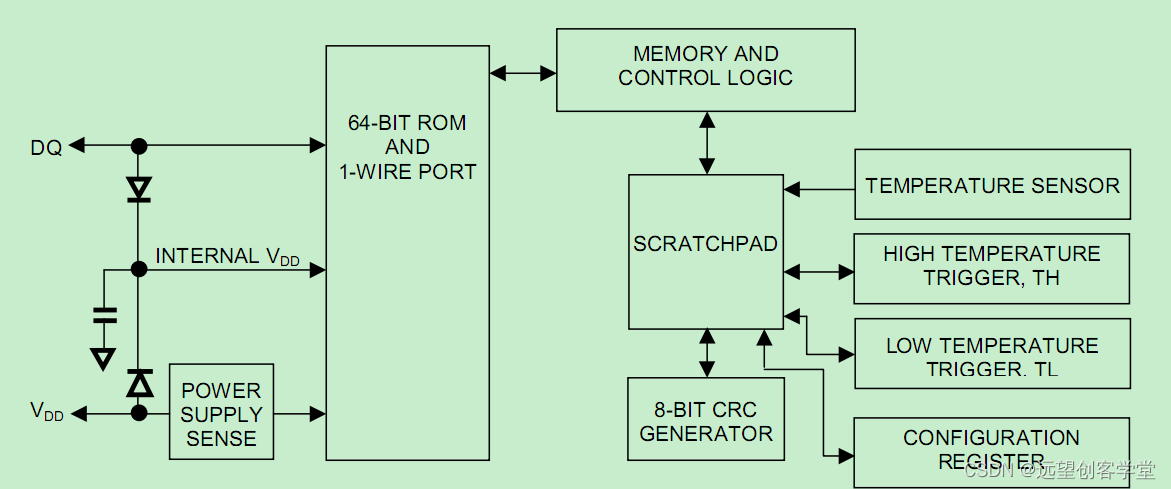

DS18b20内部结构主要由四部分组成: 64位光刻ROM、温度传感器、非挥发的温度报警传感器TH和TL、配置寄存器。

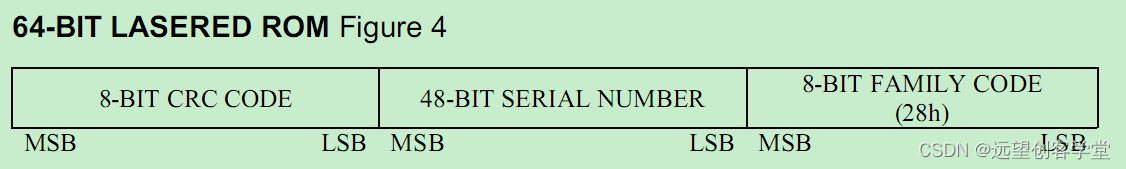

每只DS18b20都有一个唯一的长达64位的只读存储器，存放在ROM中，低8位是ds18b20的单总线温度传感器，高8位是CRC循环冗余校验码，用以校正前56位是否正常，中间48位是一个唯一序列号，此64位只读寄存器常用于元器件的识别和匹配。
程序示例：

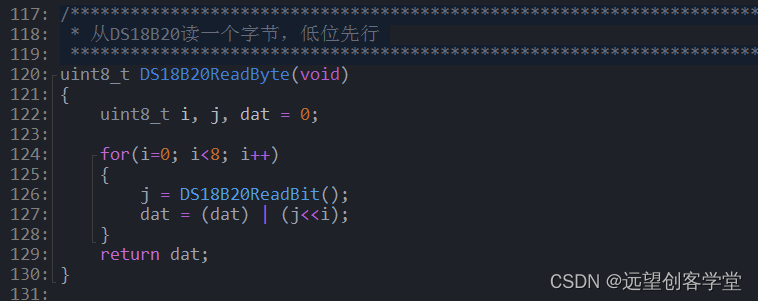

读DS18B20:

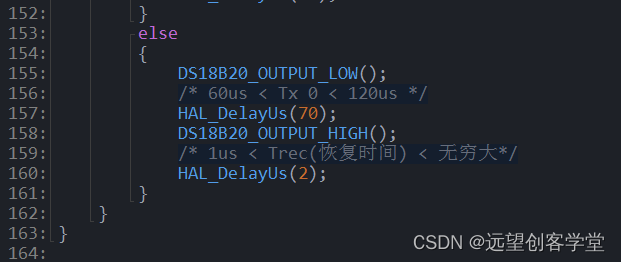

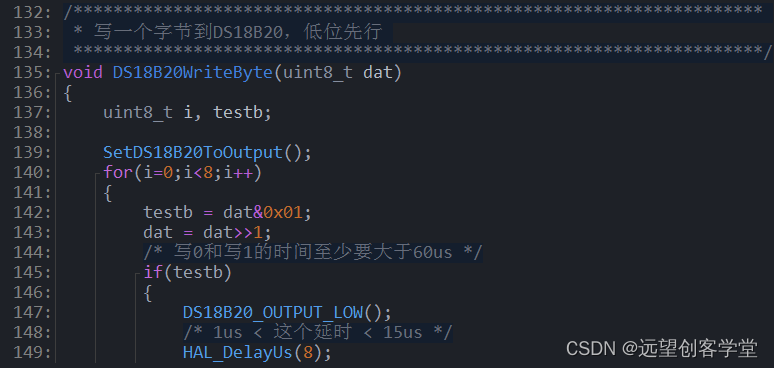

写DS18B20:

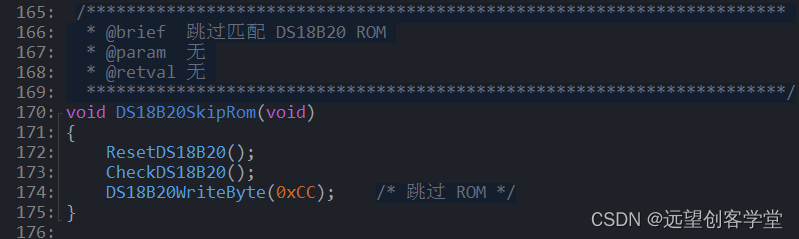

跳过匹配ROM，适用于总线上只有一个DS18B20时：

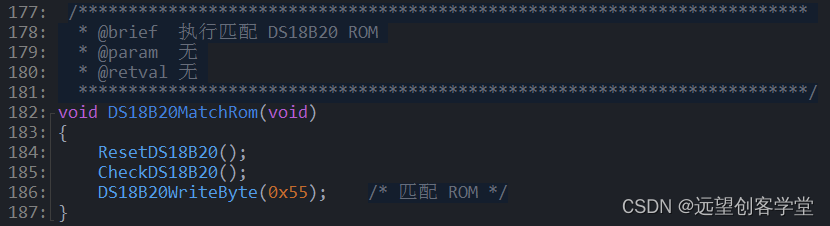

执行匹配ROM，适用于总线上有多个DS18B20时：

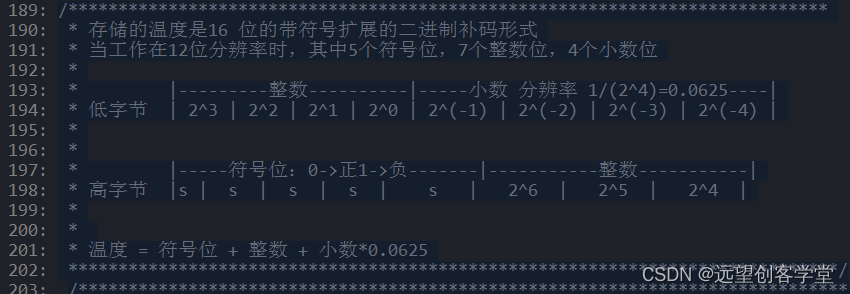

温度格式：

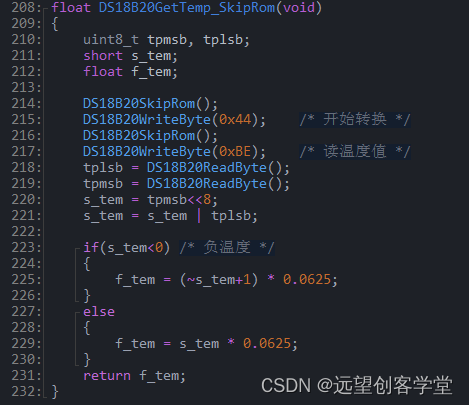

获取DS18B20温度，不匹配ROM

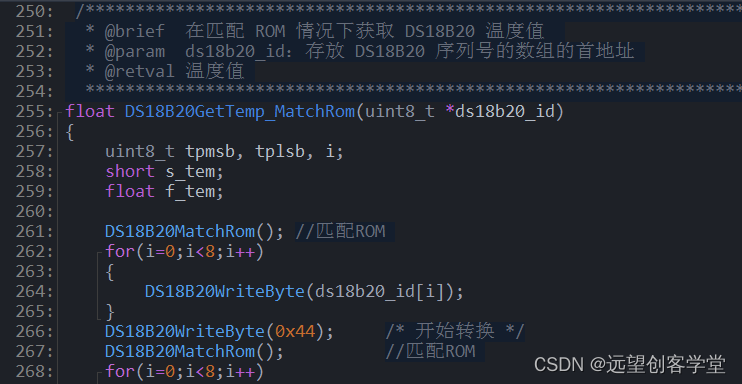

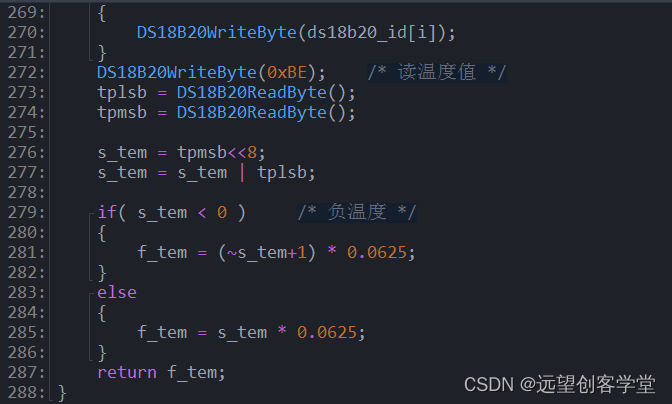

获取DS18B20温度，匹配ROM:

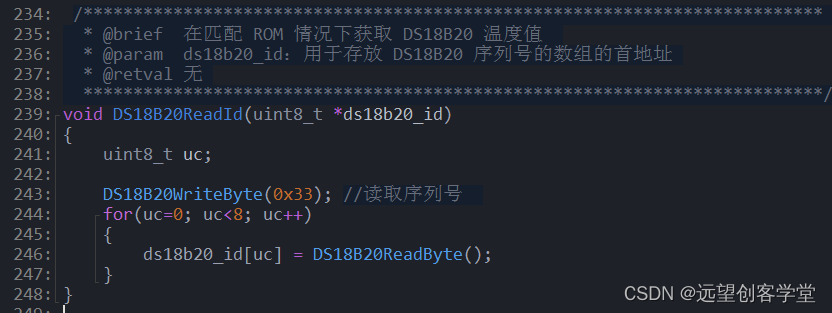

获取DS18B20 ID：
DS18B20读取的温度通过串口发出;
注意：DS18B20在上电第一次读取时显示温度为85℃，这是正常的。85摄氏度是DS18B20在上电复位后在温度寄存器内的对应数字量，多读几次即可。
技术支持请加Q，一起学习新知识。删除& —等特殊字符277&94一3&652。
DS18B20驱动代码下载链接：
