linux环境使用openocd+Jlink烧录stm32

最新推荐文章于 2025-10-19 11:54:07 发布

原创

最新推荐文章于 2025-10-19 11:54:07 发布 · 3.1k 阅读

11 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #嵌入式 #ubuntu

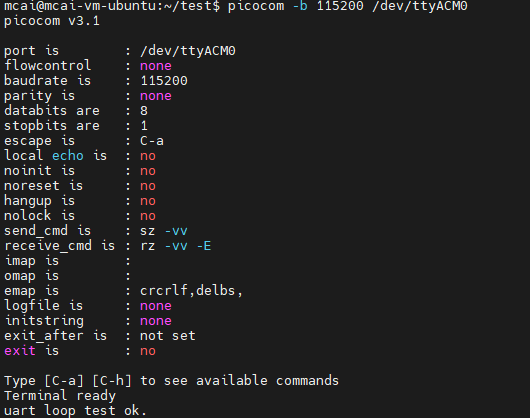

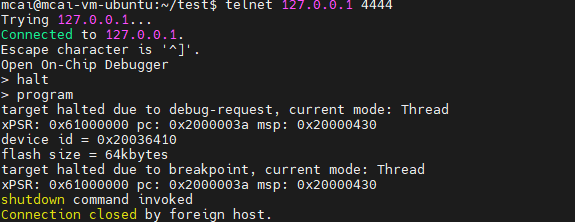

该教程详细介绍了如何在Ubuntu VM环境下，利用J-Link (V9) 和 OpenOCD 配合STM32F103C8T6开发板进行固件烧录。步骤包括连接J-Link，配置OpenOCD，烧录test.bin固件，并通过telnet连接验证烧录成功。最后，使用picocom串口工具验证程序运行效果。

测试环境

VM虚拟机Ubuntu20
基于STM32F103C8T6的开发板
J-LINK（V9版本）使用SWD调试口和CDC串口
配置使能jlink 并安装好的openocd
test.bin烧录固件（简单的串口打印）
任一串口工具(minicom/picocom/putty/cutecom)

操作步骤

将J-LINK连接到ubuntu中

在VMware->可移动设备选择上Segger J-LINK，连接好后，终端执行命令

lsusb

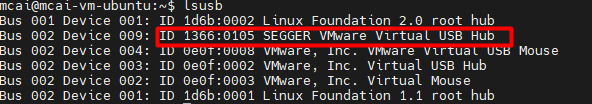

出现如下SEGGER USB字样表示J-LINK已连接上

接下来确认JLINK的CDC串口也连接上

ls /dev/ttyACM*

配置openocd cfg

cd ~
mkdir test
wget http://mcai.oss-cn-shenzhen.aliyuncs.com/conf/jlink-swd-stm32f10x.cfg
openocd -f jlink-swd-stm32f10x.cfg

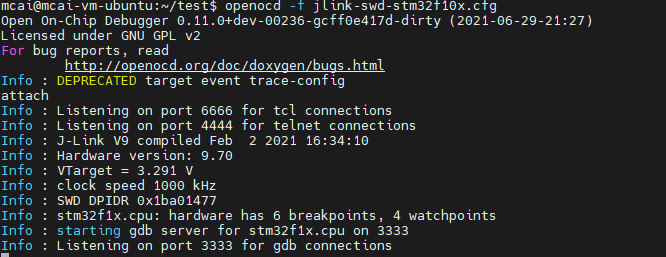

出现如下starting gd
