早期内存分配器 memblock 详解

memblock 早期内存分配器详解

1 介绍

memblock 是内核在系统启动早期用于收集和管理物理内存的内存管理器，不同架构从不同地方收集物理内存（设备树，BIOS-e820 等）并添加到 memblock 中进行管理，在伙伴系统（Buddy System）接管内存管理之前为系统提供内存分配、预留等功能。在伙伴系统的接管内存管理时将 memblock中可用的空闲内存全部释放给伙伴系统，并丢弃 memblock 内存分配器。

注意：早期使用的引导内存分配器是bootmem，现在memblock取代了bootmem。

2 提供的接口

首先看看如何使用 memblock，memblock提供的能力可以分为四个部分：

1. 内存添加，移除，预留（memblock_add，memblock_reserve，memblock_remove 等）
2. 内存分配释放（memblock_alloc，memblock_phys_alloc_nid，memblock_free等）
3. 内存域遍历（for_each_memblock_type，for_each_mem_pfn_range等）
4. 其他杂项，包括内存最大限制，对齐调整，分配方向等

上述描述的接口每个部分都有许多变体存在这里取其他核心 API 介绍，其他的都是基于核心 API 的变体。

2.1 内存添加预留接口

（1）memblock_add_range

/* Low level functions */
int memblock_add_range(struct memblock_type *type,
		       phys_addr_t base, phys_addr_t size,
		       int nid, enum memblock_flags flags);

所有物理内存添加都会经过该接口，将指定范围的内存添加到指定的 memblock_type 中。

type：这里可以向 memory，reserved 和 physmem 添加。

nid：对应 numa 节点 id，如果传入 MAX_NUMNODES 则表示没有 numa 节点。

flags：对应的该内存区域的 flags，后面介绍。

memblock_add_range 接口有如下衍生：

memblock_add_range
    -> memblock_add_node
    -> memblock_add
    -> memblock_reserve

（2）memblock_add_node

int memblock_add_node(phys_addr_t base, phys_addr_t size, int nid);

向 memory 这个 memblock_type 添加内存域，并标记该内存域对应 numa 节点号。

memory 这个 type 记录了所有物理内存域。

（3）memblock_add

int memblock_add(phys_addr_t base, phys_addr_t size);

同 memblock_add_node 类似，不过 nid 默认为 MAX_NUMNODES，内部检测到 nid = MAX_NUMNODES，会将 nid 重新赋值为 -1（NUMA_NO_NODE），表示没有 numa 节点。

（4）memblock_reserve

int memblock_reserve(phys_addr_t base, phys_addr_t size);

向 reseved 这个 memblock_type 添加内存域。

reseved 域记录了所有预留内存域，后续内存分配和释放内存给伙伴系统均要从 memory 域避开 reserved 域。

2.2 内存分配释放接口

（1）memblock_alloc_range

phys_addr_t __init memblock_alloc_range(phys_addr_t size, phys_addr_t align,
					phys_addr_t start, phys_addr_t end,
					enum memblock_flags flags);

内存分配接口，返回分配到的物理地址。

size: 要分配的内存大小
align: 分配的内存对齐大小，如果为 0，会报警告，并默认把 align 设置为 SMP_CACHE_BYTES（aarch64: 64 byte）。
start-end: 从哪一个范围内开始分配，当 end 等于 MEMBLOCK_ALLOC_ACCESSIBLE（0） 或者 MEMBLOCK_ALLOC_KASAN（1）时，则会限制能够分配最大地址为 memblock.current_limit（后续介绍）。

该接口主要用于连续内存分配器（Contiguous Memory Allocator，CMA）。
（2）memblock_alloc_base_nid

phys_addr_t memblock_alloc_base_nid(phys_addr_t size,
					phys_addr_t align, phys_addr_t max_addr,
					int nid, enum memblock_flags flags);

类似于 memblock_alloc_range，不过这里 start 默认为 0，我们只需要传入 max_addr，以及对应numa节点 nid， nid 指明我们从哪一个 numa 节点分配内存。

nid = NUMA_NO_NODE（-1）则从任意区域分配。

memblock_alloc_base_nid 具有许多变体

memblock_alloc_base_nid
    -> memblock_phys_alloc_nid
    	-> memblock_phys_alloc_try_nid
    -> __memblock_alloc_base
    	-> memblock_alloc_base
    		-> memblock_phys_alloc

对于分配接口没有指定 flags 的默认从 MEMBLOCK_NONE 中分配，如果配置了 mirror，则会从首先尝试从 MEMBLOCK_MIRROR（后续介绍） 中分配。

* phys_addr_t memblock_phys_alloc_nid(phys_addr_t size, phys_addr_t align, int nid);
该接口主要指定 size, align，nid 分配内存，不过会有一个判断，如果第一次分配不到会检测 flags 中是否有 MEMBLOCK_MIRROR 标记，如果有则会清除该标记重新尝试分配，分配失败返回 0。

* phys_addr_t memblock_phys_alloc_try_nid(phys_addr_t size, phys_addr_t align, int nid);
该接口是上述接口的衍生，即通过 memblock_phys_alloc_nid 还是无法分配内存则会将 nid 设置为 NUMA_NO_NODE（-1）尝试从任意 numa 节点分配，只要能够分配到，分配失败返回 0。

* phys_addr_t __memblock_alloc_base(phys_addr_t size, phys_addr_t align,
				  phys_addr_t max_addr);
该接口从指定的 size, align，max_addr 进行任意 numa 节点内存分配，分配失败返回 0。

* phys_addr_t memblock_alloc_base(phys_addr_t size, phys_addr_t align,
				phys_addr_t max_addr);
该接口是上述 __memblock_alloc_base 的变体，功能相同，只是分配失败不会返回，而是直接 panic。

* phys_addr_t memblock_phys_alloc(phys_addr_t size, phys_addr_t align);
该接口是 memblock_alloc_base 的变体，不用指定 max_addr，而是收内部 memblock.current_limit 的限制。

（3）memblock_alloc_internal 是一个内存的分配接口，但也是我们常用的分配虚拟地址内存的最底层函数，其作用是返回一个分配到的物理内存对应的虚拟地址，内部与上述直接物理内存分配接口相比有诸多逻辑。

static void * __init memblock_alloc_internal(
				phys_addr_t size, phys_addr_t align,
				phys_addr_t min_addr, phys_addr_t max_addr,
				int nid)

从指定的 size，align，min_addr，max_addr，nid 进行内存分配，如果成功分配则会返回物理内存对应的虚拟地址，如果失败返回 NULL。

首先因为该接口是我们内核中最常用的普通内存分配接口，所以不需要指定 flags，而是默认从 MEMBLOCK_NONE 或者 MEMBLOCK_MIRROR 中选择。

其次 nid 如果指定为 MAX_NUMNODES/NUMA_NO_NODE 则从任意 numa 节点分配，如果制定了 nid，则从对应 numa 节点分配，如果分配不到会回退为 nid = NUMA_NO_NODE（-1）再次尝试分配。

max_addr 最大不能超过 memblock.current_limit 限制。

如果 slab 在这时可用了，那么会直接从 slab 中分配（不过出现这种情况已经不正确了，内核会在这里发出一次警告）。

如果通过上述逻辑还是分配不到内存还会判断 min_addr 是否为 0，不为零还会修改 min_addr = 0再次进行尝试分配。

同样的到这里内存还是没有还会继续判断 flags 是否等于 MEMBLOCK_MIRROR，是则会修改 flags = MEMBLOCK_NONE，再次去尝试分配。

memblock_alloc_internal被封装为如下接口

memblock_alloc_internal
	-> memblock_alloc_try_nid_raw
	// 该接口返回的分配的虚拟地址，如果失败返回 NULL，并且对应分配的内存区域数据未作任何处理
	-> memblock_alloc_try_nid_nopanic
	// 和上述接口一样，不过会对分配的内存进行 memset，把内存区域清为 0。
	-> memblock_alloc_try_nid
	// 和 memblock_alloc_try_nid_raw 类似，不过分配不到会直接 panic。

对于 memblock_alloc_try_nid_nopanic 有如下常用变体：

static inline void * __init memblock_alloc_nopanic(phys_addr_t size,
						   phys_addr_t align)
static inline void * __init memblock_alloc_low_nopanic(phys_addr_t size,
						       phys_addr_t align)
static inline void * __init memblock_alloc_from_nopanic(phys_addr_t size,
							phys_addr_t align,
							phys_addr_t min_addr)
static inline void * __init memblock_alloc_node_nopanic(phys_addr_t size,
							int nid)

对于 memblock_alloc_try_nid有如下变体，也是我们最常见的变体：

static inline void * __init memblock_alloc(phys_addr_t size,  phys_addr_t align)
static inline void * __init memblock_alloc_from(phys_addr_t size,
						phys_addr_t align,
						phys_addr_t min_addr)
static inline void * __init memblock_alloc_low(phys_addr_t size,
					       phys_addr_t align)
static inline void * __init memblock_alloc_node(phys_addr_t size,
						phys_addr_t align, int nid)

到这里基本把分配接口全部介绍完了，还有少许变体没有介绍，可以自行查看代码。

对于分配接口，内核只提供了一个 memblock_free接口用于释放分配的内存。

int memblock_free(phys_addr_t base, phys_addr_t size);

2.3 内存域遍历

该部分主要为系统提供了遍历这种内存域的方法。比如遍历所有可用内存域，对每个可用内存域进行虚拟内存映射等。

其中 for_each_mem_range，for_each_mem_range_rev属于内部使用遍历方式，其作用是正向或者逆向遍历 memory 域，并把每个找到的 memory 域和每一个 reserved域比较，避开 reserved域。主要用于遍历剩余的空闲内存域，下面介绍。

（1）for_each_free_mem_range

#define for_each_free_mem_range(i, nid, flags, p_start, p_end, p_nid)	\
	for_each_mem_range(i, &memblock.memory, &memblock.reserved,	\
			   nid, flags, p_start, p_end, p_nid)

指定要遍历的 nid，flags，返回每一个空闲域对应的 start，end，nid。

（2）for_each_free_mem_range_reverse
for_each_free_mem_range的反向遍历操作。
（3）for_each_memblock

#define for_each_memblock(memblock_type, region)					\
	for (region = memblock.memblock_type.regions;					\
	     region < (memblock.memblock_type.regions + memblock.memblock_type.cnt);	\
	     region++)

遍历指定的 memblock_type 域，可以是 memory，reserved，physmem。返回对应的每一个 region。

（4）for_each_memblock_type

#define for_each_memblock_type(i, memblock_type, rgn)			\
	for (i = 0, rgn = &memblock_type->regions[0];			\
	     i < memblock_type->cnt;					\
	     i++, rgn = &memblock_type->regions[i])

和 for_each_memblock 类似，唯一不同是多了一个 i，用于描述当前 region 的 index，作用是在域的合并分离时可以修改 i，用于重新操作当前域。

（5）for_each_mem_pfn_range

#define for_each_mem_pfn_range(i, nid, p_start, p_end, p_nid)		\
	for (i = -1, __next_mem_pfn_range(&i, nid, p_start, p_end, p_nid); \
	     i >= 0; __next_mem_pfn_range(&i, nid, p_start, p_end, p_nid))

逻辑类似于 for_each_memblock(memory, rgn) 。

不过会返回每一个 region 的 start_pfn，end_pfn 和 nid。
__next_mem_pfn_range 内部会对每一个 region 的起始地址和结束地址进行 pfn 转换，方便伙伴系统内部使用（因为伙伴系统管理内存是按照 page 对齐的，所以对内存起始和结束地址都是需要 page 对齐的。）

2.4 其他杂项

这里包含大量杂项功能，包括标记内存域的 flags 属性，设置是自底向上分配还是自顶向下分配，标记是否允许扩容 region，对内存域调整对齐，限制内存域的最大分配地址等。

（1）memblock_mark_hotplug，memblock_mark_mirror，memblock_mark_nomap

标记某一段内存域为对应的 flags 属性。比如 memblock_mark_nomap 可以标记内存为 nomap，那么在遍历内存域进行内存映射时时可以跳过 nomap 标记的区域。

（2）memblock_free_all，reset_node_managed_pages，reset_all_zones_managed_pages

释放可用空闲内存到伙伴系统，以及一些助手程序。

（3）memblock_set_bottom_up

设置从底部还是顶部开始分配内存。

（4）memblock_phys_mem_size

总的物理内存大小

（5）memblock_reserved_size

总的预留物理内存大小

（5）memblock_start_of_DRAM，memblock_end_of_DRAM

物理内存域的起始与结束。

（6）memblock_enforce_memory_limit

强制限制内存的最大总量

（7）memblock_cap_memory_range

调整内存的使用范围

（8）memblock_mem_limit_remove_map

限制内存的最大总量并调整内存范围为 [0 - max_addr]

（9）memblock_set_current_limit

设置当前能分配的最大地址范围

（10）memblock_trim_memory

调整每个 region 的对齐

至此大部分接口介绍完毕，中间还存一些未介绍的，但是都比较简单一看就知道含义。

3 内部数据结构

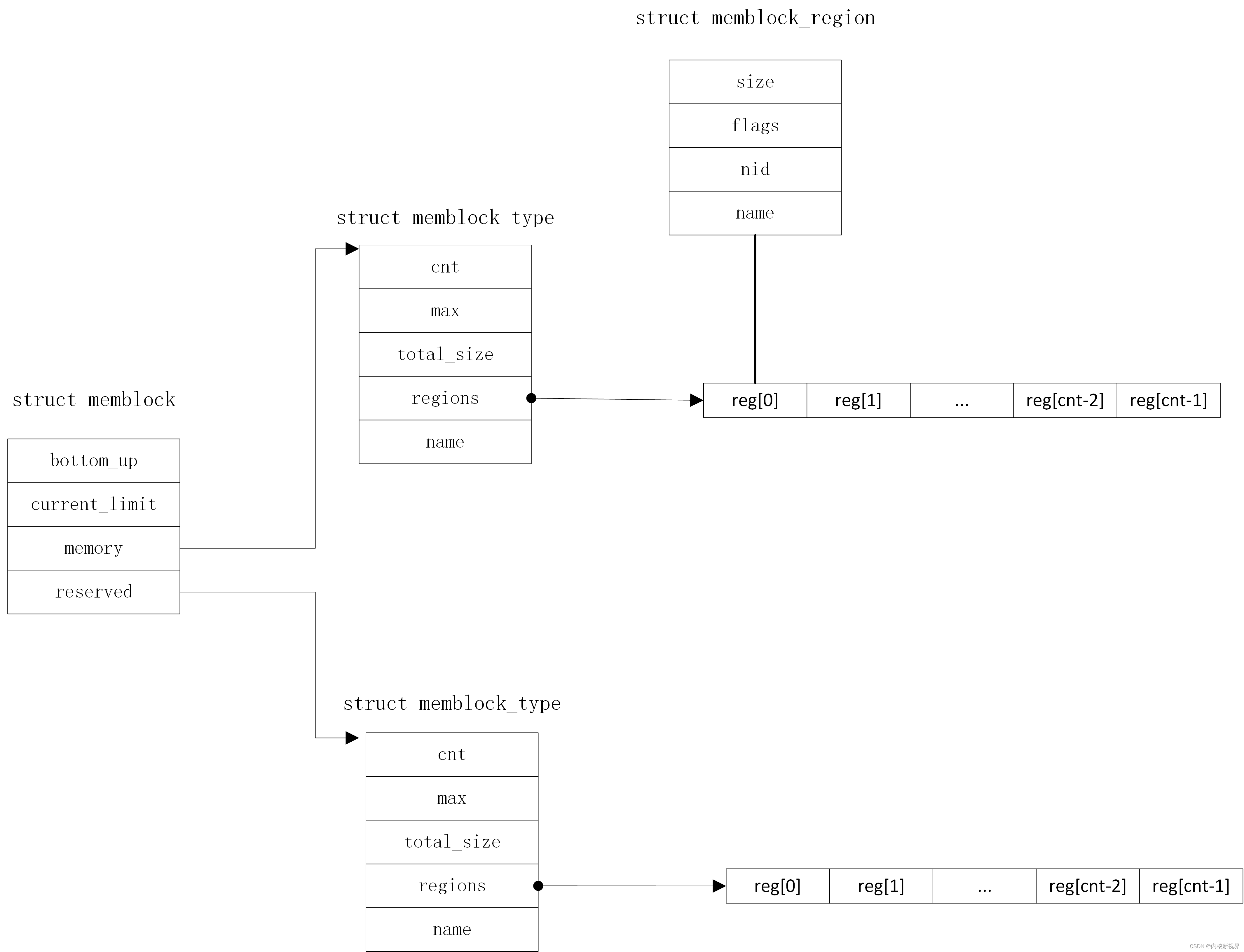

首先来看一张网络上的结构数据图：

3.1 struct memblock

首先有一个全局的 struct memblock 结构体用于管理所有 memblock 元数据。

struct memblock {


	bool bottom_up;  /* is bottom up direction? */
	phys_addr_t current_limit;
	struct memblock_type memory;
	struct memblock_type reserved;
#ifdef CONFIG_HAVE_MEMBLOCK_PHYS_MAP
	struct memblock_type physmem;
#endif
};

• bottom_up

​ 用于表示当前从内存底部开始分配还是从内存的顶部开始分配。

• current_limit

​ 表示当前分配内存的最大物理地址限制，默认时 PHYS_MAX_ADDR，即没有限制，可以通过 memblock_set_current_limit来修改该变量。

• struct memblock_type memory

​ 用于管理当前系统中所有内存的集合。

• struct memblock_type reserved

​ 用于管理当前系统中所有预留的内存集合。（reserved 应该是 memory 的子集）

• struct memblock_type physmem;

​ 该内存域由 CONFIG_HAVE_MEMBLOCK_PHYS_MAP 宏控制，目前主要用于 s390 的 crash dump 功能使用，后续不再介绍该域。

通过上述定义，从系统中收集到的所有内存都会添加到 memory 内存域中，而一些被分配出去（memblock_alloc），驱动预留（cma，dma_alloc_from_contiguous）, 内核数据（.text，.data，dtb，initrd等等）的这些内存域则会被添加到 reserved 内存域中，后续从 memory 域释放给伙伴系统的可用空闲内存需要全部避开 reserved 域的内存。

3.2 strcut memblock_type

struct memblock_type管理了一种类型的内存域集合，目前定义了的内存域集合包括memory，reserved,physmem。

结构体如下：

struct memblock_type {


	unsigned long cnt;
	unsigned long max;
