Matlab拾取图片坐标保姆级教程

1 引言

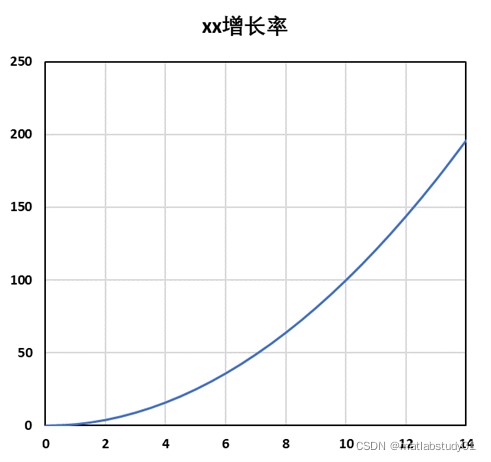

在调研文献或者整理资料的过程中，往往会找得到相应的地图、曲线图、散点图等（如图1.1），却偏偏找不到完整的数据表格。为了解决这一痛点问题，本文利用Matlab 2021a软件实现了较为精确的图片坐标拾取。

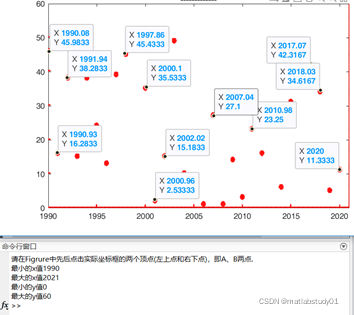

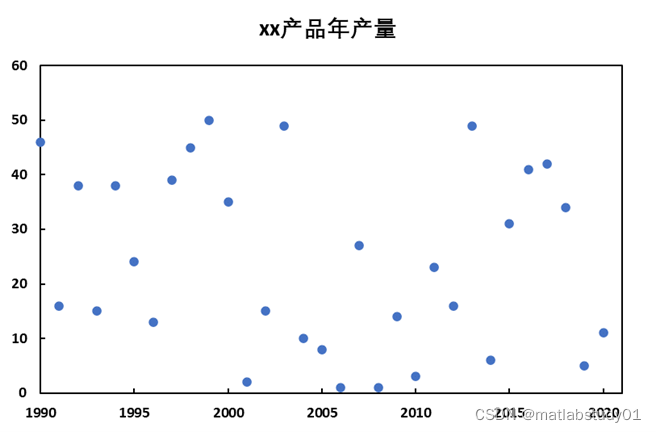

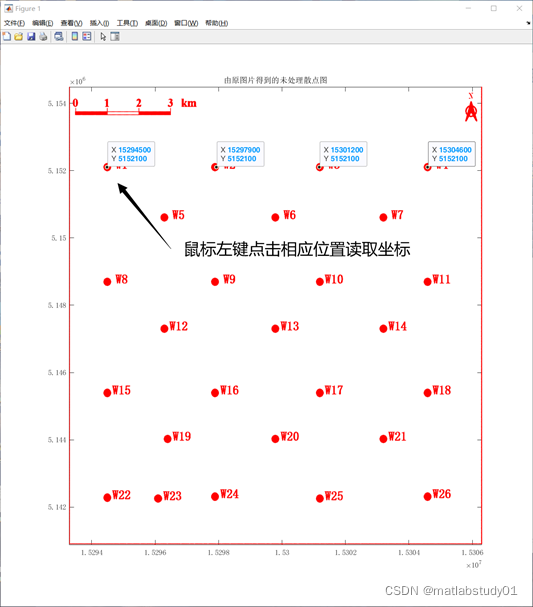

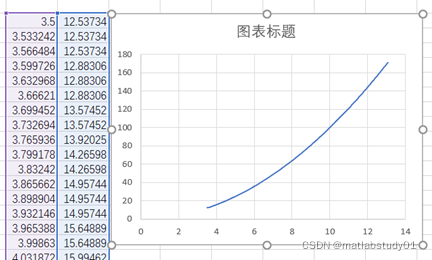

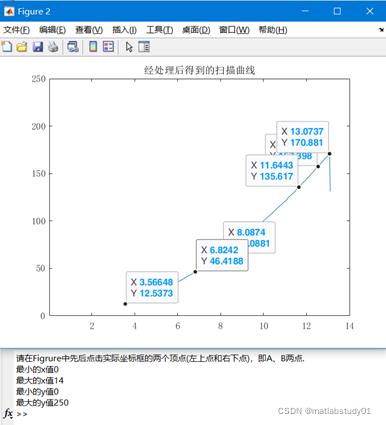

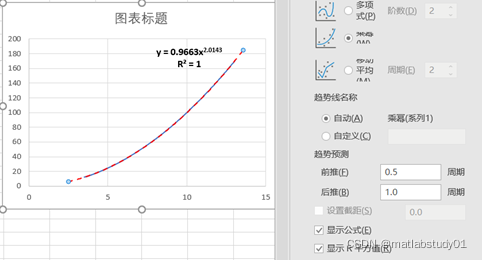

图1 坐标拾取例图

2 图片坐标拾取——软核篇

2.1 代码加载及软件下载

2.1.1 代码加载

Matlab软件目前已更新多个版本，本文采用的是Matlab R2021a版本，其他版本也可以使用，操作雷同。代码脚本下载链接：

链接：https://pan.baidu.com/s/10taPWgUiSWGVbxH3nnqNDQ

提取码：CUPB

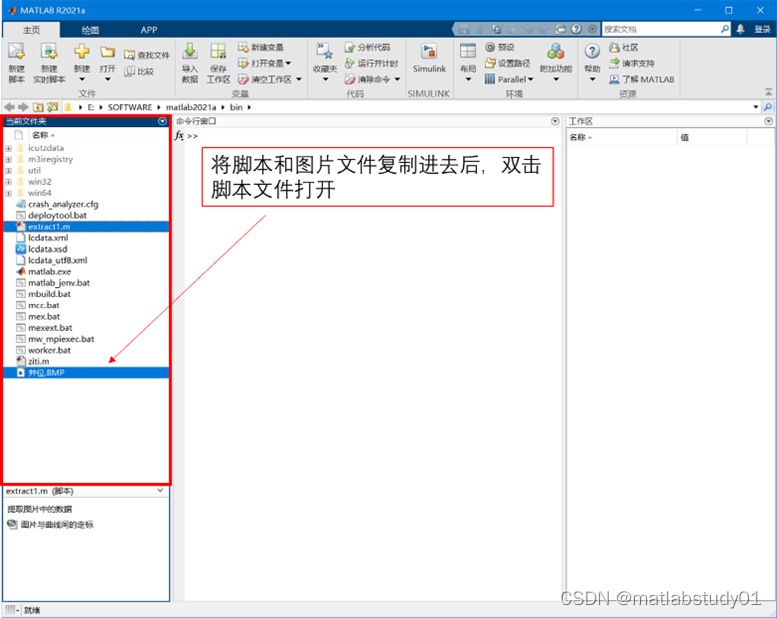

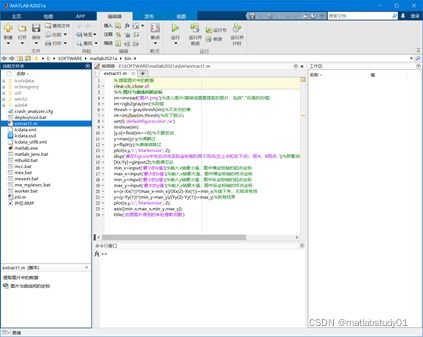

打开Matlab会进入以下默认界面（图2.1），需要将extract1.m（或extract2.m）和所需要提取的图片文件复制到界面左方“当前文件夹”中，然后双击脚本文件打开。



图2.1 Matlab R2021a脚本加载

2.1.2 软件下载

以下为Matlab R2021a百度盘链接，内有安装说明，若过期请私信或留言找补

链接：https://pan.baidu.com/s/1fYA-rkEI2xgDf0pnzFpW_Q?pwd=CUPB

提取码：CUPB

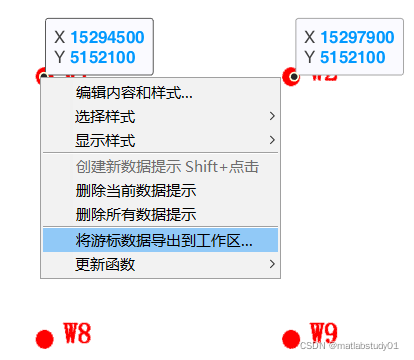

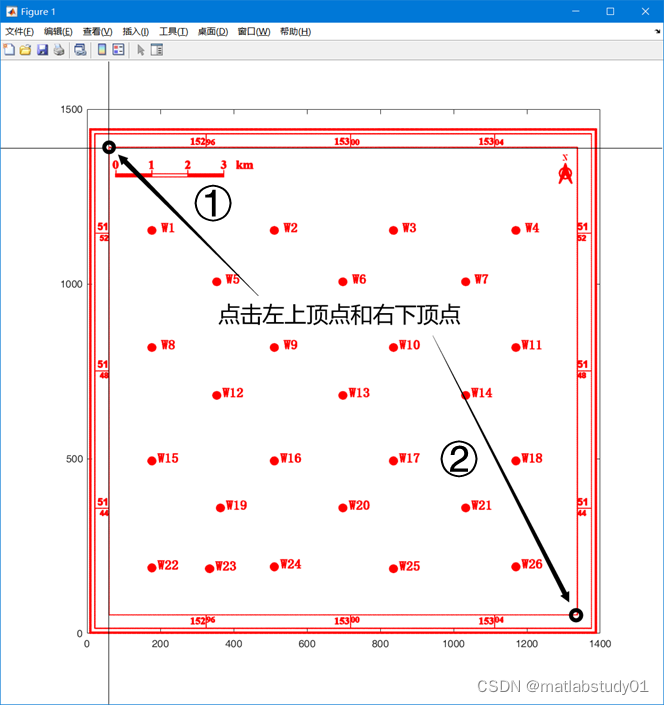

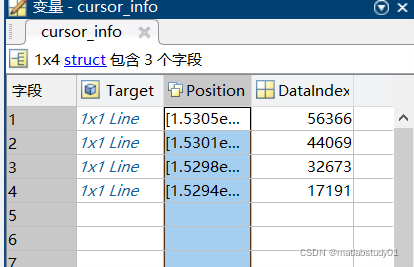

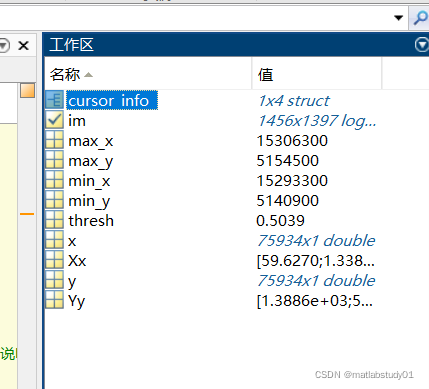

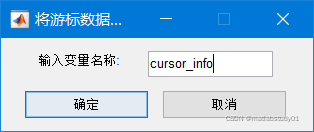

2.2 地图坐标提取

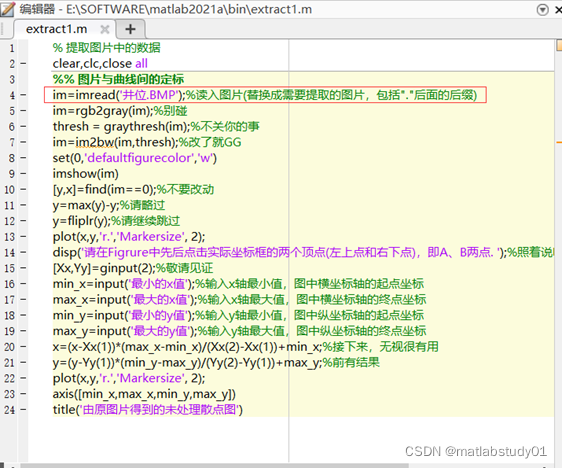

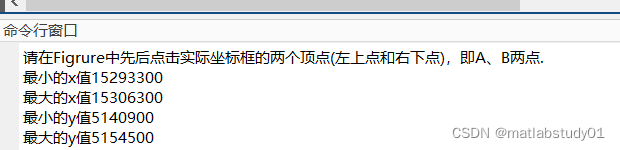

当完成2.1中所述步骤后，成功打开脚本后，需要修改第四行代码：

im=imread('图片.png');%读入图片(替换成需要提取的图片，包括"."后面的后缀)

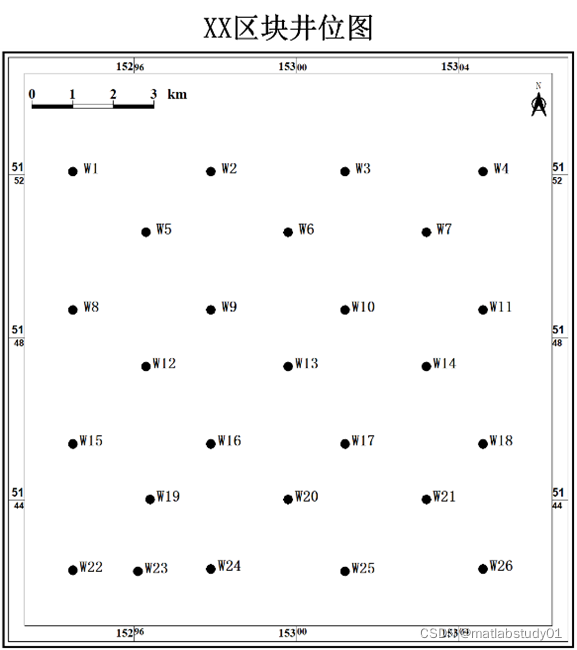

将’图片.png’改为所需要提取坐标的图片，本例中的地图文件名为“井位.BMP”，因此修改后代码：

im=imread('井位.BMP');%读入图片(替换成需要提取的图片，包括"."后面的后缀)
