【图像处理】基于MATLAB的短时傅里叶变换和小波变换及图像处理附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

图像处理技术在当今数字时代扮演着至关重要的角色，广泛应用于医学影像、模式识别、机器视觉等诸多领域。本文旨在深入探讨两种重要的时频分析方法——短时傅里叶变换（STFT）和小波变换（WT）在图像处理中的应用，并着重阐述如何利用MATLAB这一强大的数值计算和编程环境来实现这些变换及其在图像去噪、特征提取等方面的具体实践。通过理论分析与MATLAB仿真相结合，本文将展示STFT和WT在处理非平稳图像信号时的优势，以及它们在不同应用场景下的适用性，为读者提供一个全面的理解和实践指南。

关键词： 短时傅里里叶变换；小波变换；图像处理；MATLAB；时频分析；图像去噪；特征提取

1. 引言

随着计算机技术的飞速发展，图像处理已经成为信息科学领域的一个热点。在图像处理中，如何有效地分析图像的频率特性，尤其是在处理非平稳信号时，是一个核心问题。传统的傅里叶变换（FT）虽然能够将图像从空间域转换到频率域，从而揭示其整体的频率构成，但它无法提供信号在时间（或空间）上的局部频率信息，即无法得知特定频率分量出现在图像的哪个位置。这对于分析具有局部性和瞬态特征的图像信号来说是一个显著的局限。

为了克服傅里叶变换的这一局限，短时傅里叶变换（STFT）和小波变换（WT）应运而生。STFT通过引入一个滑动的时间窗函数，将信号分段进行傅里叶变换，从而在一定程度上实现了时频局部化分析。然而，STFT的时窗长度固定，导致其在时间和频率分辨率之间存在固有的矛盾：窄时窗提供高时间分辨率但低频率分辨率，宽时窗则反之。

小波变换则提供了一种更为灵活的时频分析工具。它通过对一个基本小波函数进行平移和伸缩，能够自适应地分析信号的不同频率分量，从而在低频部分提供高频率分辨率和低时间分辨率，在高频部分提供高时间分辨率和低频率分辨率，完美地解决了STFT的时频分辨率矛盾。

MATLAB作为一款集成了数据分析、算法开发、模型创建和应用程序构建的强大工具，为STFT和小波变换在图像处理中的实现提供了便捷高效的平台。本文将详细介绍STFT和小波变换的基本原理，并通过MATLAB实例展示它们在图像去噪和特征提取等方面的具体应用，旨在为相关领域的研究人员和工程师提供有益的参考。

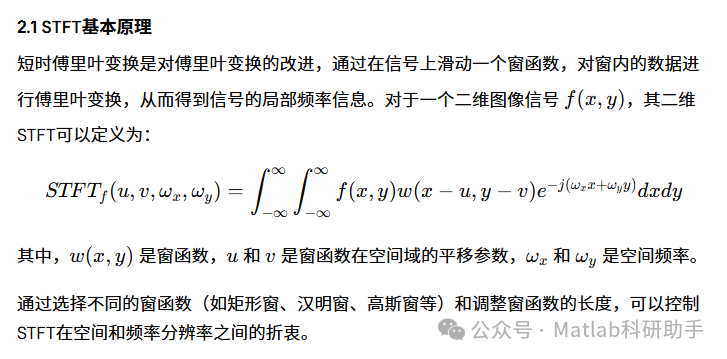

2. 短时傅里叶变换（STFT）在图像处理中的应用

2.2STFT的局限性

尽管STFT在图像处理中具有一定应用，但其固定的时窗长度仍然是其主要局限。这导致在分析宽频带信号（如图像边缘）时，无法同时获得理想的时间和频率分辨率，可能导致“模糊”或“泄漏”现象。

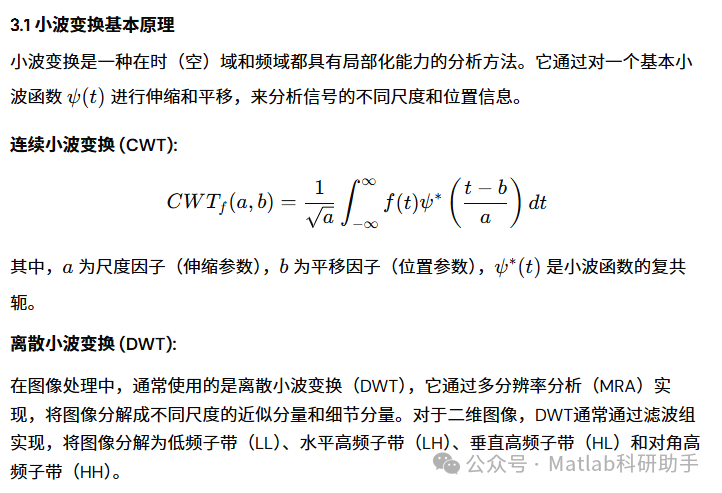

3. 小波变换（WT）在图像处理中的应用

3.2 MATLAB实现小波变换图像处理

MATLAB的小波工具箱（Wavelet Toolbox）提供了丰富的小波函数和工具，使得小波变换在图像处理中的实现变得非常简便。

图像去噪示例：

小波变换在图像去噪方面表现出色，因为它能够将噪声和图像信号在不同小波系数上进行分离。通常，噪声在小波域中表现为小幅度的细节系数，而图像的重要特征则对应幅度较大的小波系数。通过对小波系数进行阈值处理（如硬阈值或软阈值），可以有效地去除噪声。

3.3 小波变换的优势

小波变换的主要优势在于其多分辨率分析能力，能够同时关注信号的全局和局部特征，有效地处理非平稳信号。这使得小波变换在图像去噪、边缘检测、图像压缩和特征提取等领域具有广泛的应用前景。

4. 结论

本文详细介绍了短时傅里叶变换和小波变换在图像处理中的基本原理和MATLAB实现。STFT通过滑动窗函数提供了局部频率信息，但在时频分辨率上存在固有矛盾。小波变换则通过其多分辨率分析能力，有效解决了这一矛盾，能够自适应地分析图像的不同尺度特征，在图像去噪和特征提取方面展现出卓越的性能。

MATLAB作为强大的计算平台，为STFT和小波变换在图像处理中的应用提供了便捷高效的实现手段。通过本文的理论分析和MATLAB代码示例，读者可以更好地理解这两种时频分析工具的特性及其在实际图像处理任务中的应用。

未来，随着人工智能和深度学习技术的发展，小波变换和STFT有望与神经网络等先进技术相结合，进一步提升图像处理的性能，在更广泛的应用领域发挥重要作用。

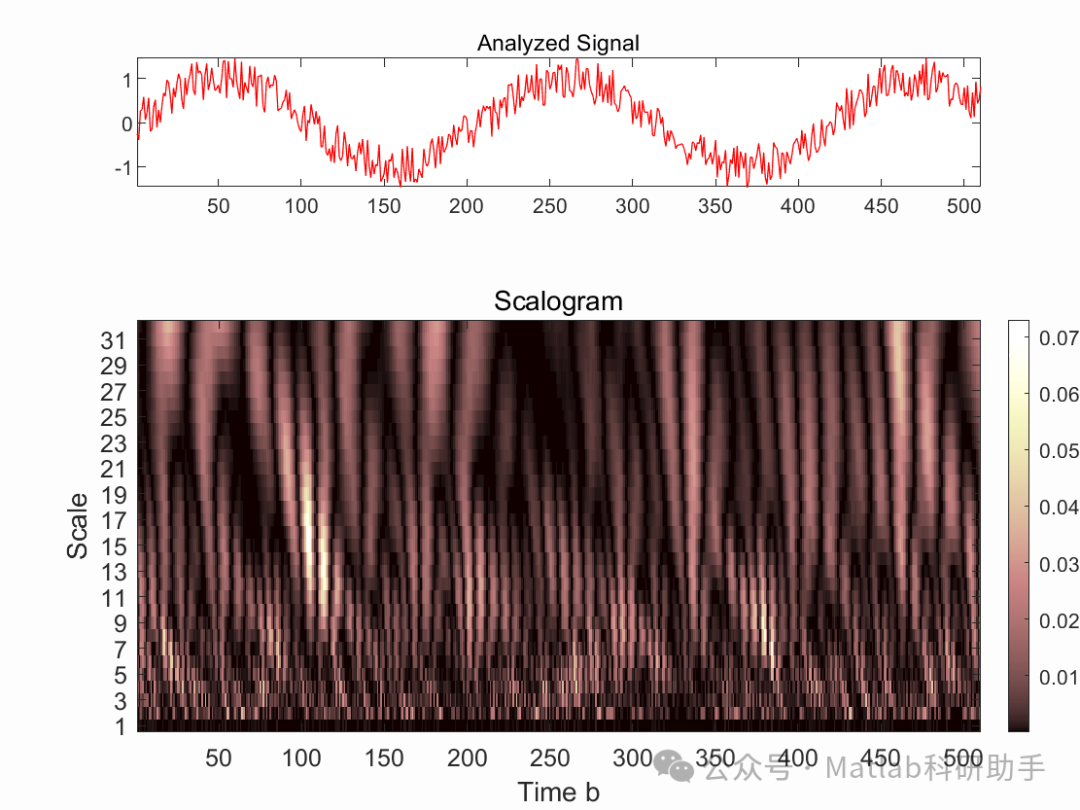

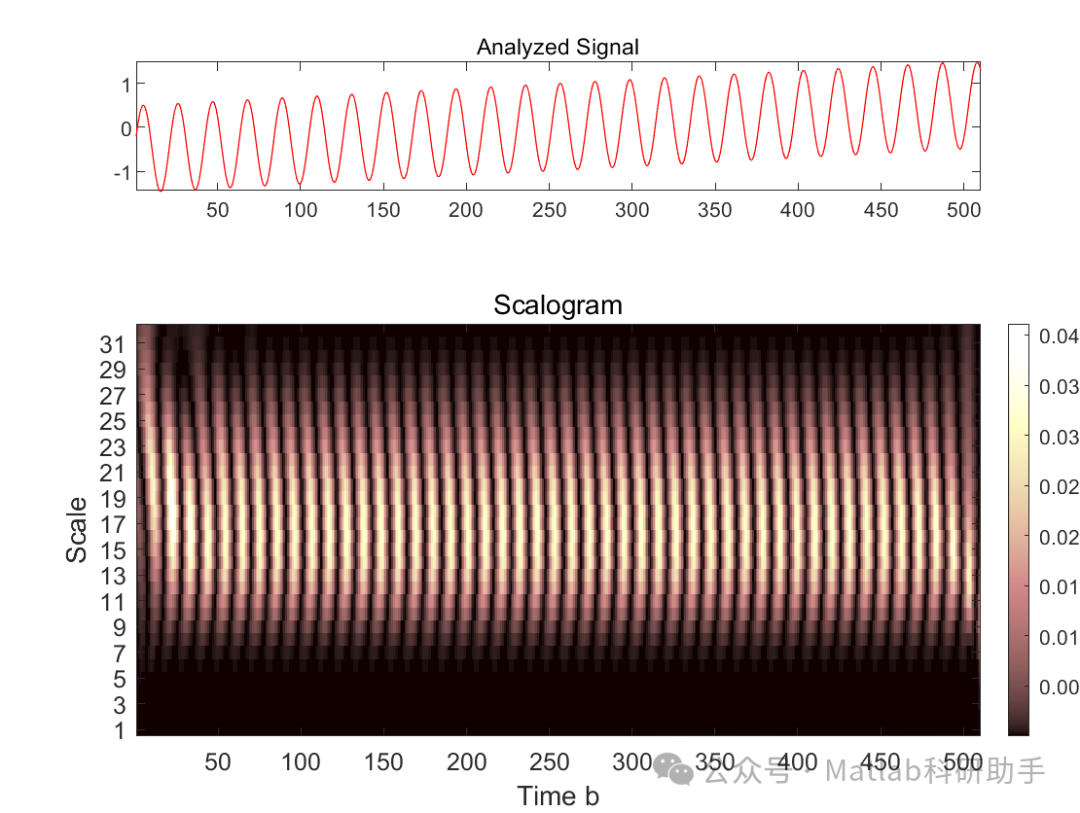

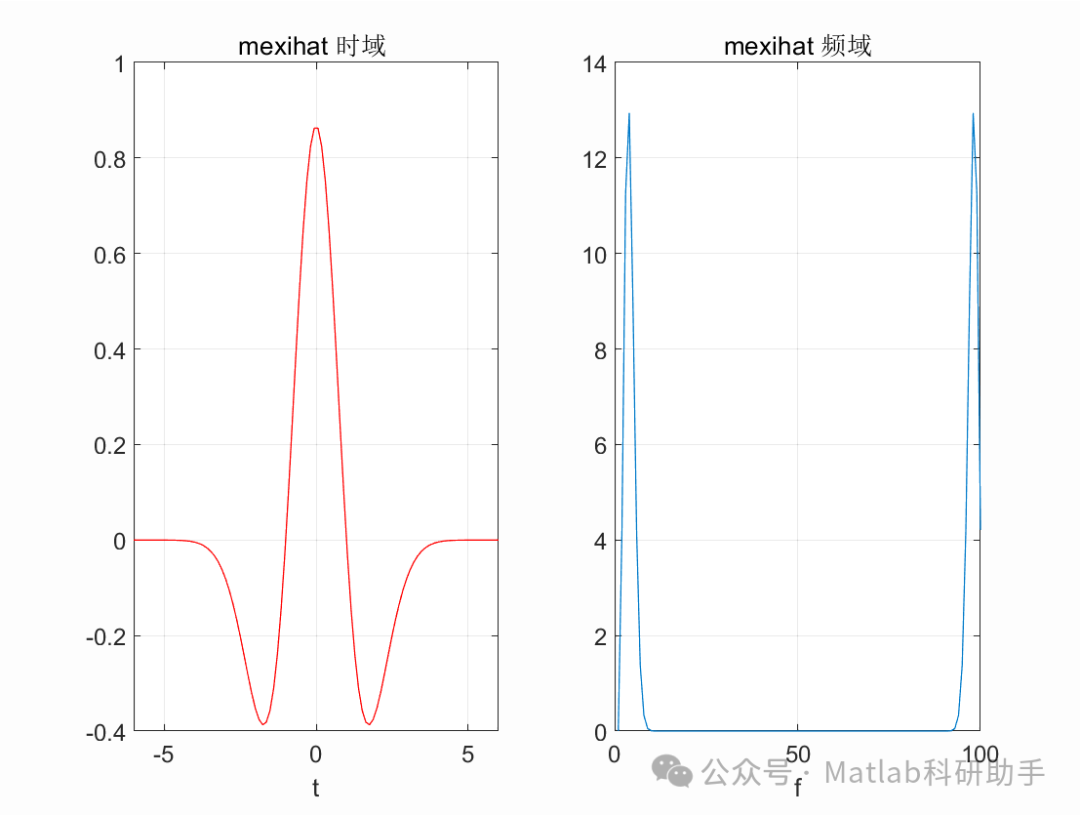

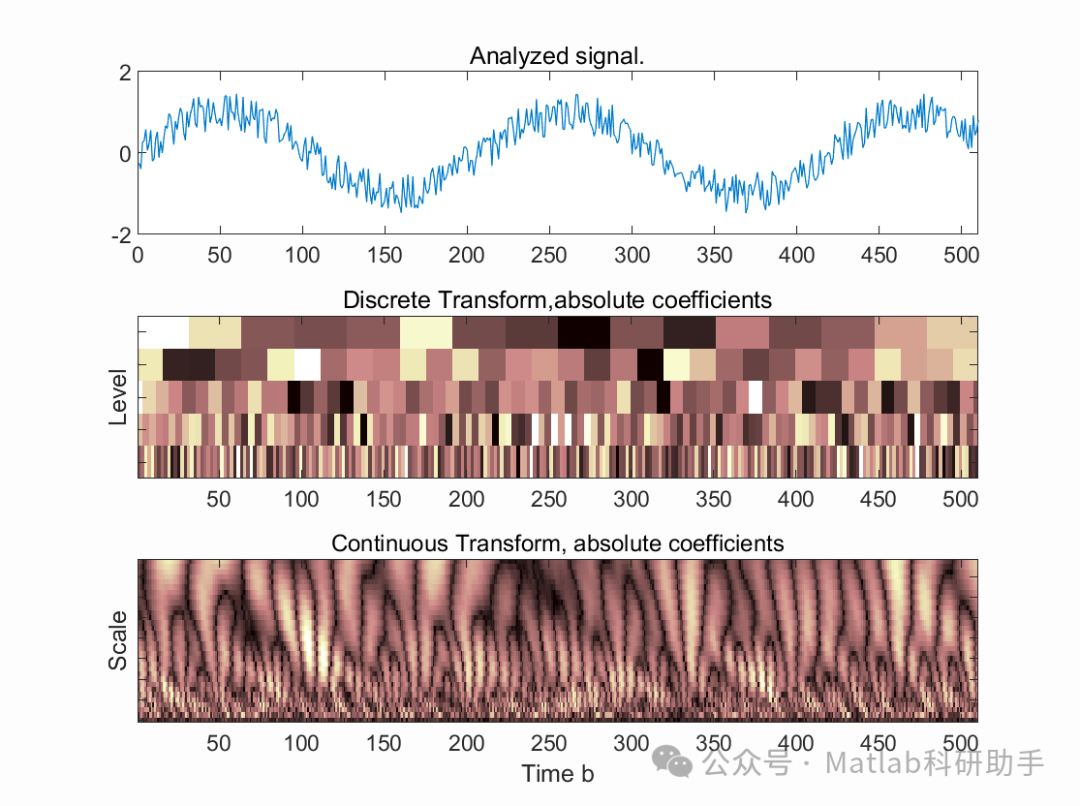

⛳️ 运行结果

🔗 参考文献

[1] 王剑平,张捷.小波变换在数字图像处理中的应用[J].现代电子技术, 2011, 34(1):4.DOI:10.3969/j.issn.1004-373X.2011.01.028.

[2] 赵成勇,何明锋.基于特定频带的短时傅里叶分析[J].电力系统自动化, 2004, 28(14):4.DOI:10.3321/j.issn:1000-1026.2004.14.010.

[3] 于万波.基于Matlab的图像处理(第2版)[M].清华大学出版社,2011.
