🔥 内容介绍

本文旨在深入探讨半波整流电路的工作原理、设计实现以及其在示波器上的输出特性。半波整流作为最简单的整流方式之一，在电源转换和信号处理中扮演着基础角色。文章将详细阐述半波整流的理论基础，包括二极管的单向导电性及其对交流信号的影响。随后，我们将通过电路模拟软件构建半波整流电路模型，并对其输入与输出波形进行分析。通过示波器模拟，直观展示整流过程，并对输出波形的直流分量、纹波以及效率进行讨论。最后，本文将总结半波整流电路的优缺点，并展望其在实际应用中的改进方向。

1. 引言

在现代电子技术中，直流电源的获取是各种电子设备正常运行的基础。然而，我们从电网获得的通常是交流电。因此，将交流电转换为直流电的整流技术显得尤为重要。整流电路是实现这一转换的核心组成部分，而半波整流电路则是其中最基本、最容易理解的类型。尽管其效率相对较低，但在一些对电源质量要求不高的场合，或者作为更复杂整流电路的前级，半波整流依然具有其独特的应用价值。

本文将从理论和实践两个层面，对半波整流电路进行全面剖析。理论部分将着重介绍半波整流的工作机制、所涉及的电子元件特性以及基本的电路分析方法。实践部分将利用电路仿真工具，搭建半波整流电路模型，并通过模拟示波器观察其输入与输出波形，从而直观地理解其整流过程。通过对仿真结果的分析，我们将深入理解半波整流电路的特性，并对其性能进行评估。

2. 半波整流电路的基本原理

半波整流电路的核心元件是一个二极管。二极管是一种具有单向导电性的半导体器件，即只允许电流从其正极（阳极）流向负极（阴极），反之则阻断。正是利用二极管的这一特性，半波整流电路才能将交流电“削去”一半，从而得到单向脉动直流电。

2.1 电路构成

一个典型的半波整流电路通常由以下几个部分组成：

1. 交流电源 (AC Source)

   ：提供待整流的交流电压信号，通常为正弦波。

2. 整流二极管 (Diode)

   ：电路的核心元件，利用其单向导电性实现整流。

3. 负载电阻 (Load Resistor, R_L)

   ：接在整流电路的输出端，用于消耗整流后的电能，并作为我们观察输出电压的测试点。

2.2 工作过程

当交流电源接通时，半波整流电路的工作过程可以分为两个半周期进行分析：

1. 正半周期 (Positive Half-cycle)：当交流电源的电压为正（即交流电源的上端为正，下端为负）时，整流二极管的阳极电压高于阴极电压，二极管处于正向偏置状态。此时，二极管导通，可以看作是一个导线（理想情况下）。交流电源的电压几乎全部加在负载电阻R_L两端，形成正向电流。因此，在负载电阻上可以观察到与输入交流电压正半周相同的波形。

2. 负半周期 (Negative Half-cycle)：当交流电源的电压为负（即交流电源的上端为负，下端为正）时，整流二极管的阳极电压低于阴极电压，二极管处于反向偏置状态。此时，二极管截止，可以看作是一个开路（理想情况下）。由于二极管阻断了电流的流通，负载电阻R_L两端几乎没有电压（理想情况下为零）。因此，在负载电阻上观察到的波形为零。

通过以上两个半周期的循环，交流电源的负半周被完全“切除”，只有正半周的电压能够通过负载电阻。最终，在负载电阻两端形成的是一系列单向的脉动电压，这就是半波整流的输出波形。

2.3 理想与实际二极管特性

在上述分析中，我们通常假设二极管是理想的，即正向导通时压降为零，反向截止时电阻为无穷大。然而，在实际应用中，二极管并非理想元件：

• 正向压降 (Forward Voltage Drop, V_F)

  ：实际二极管在正向导通时，会存在一个约0.7V（硅二极管）或0.3V（锗二极管）的正向压降。这意味着负载上的电压会比输入电压峰值低V_F。

• 反向电流 (Reverse Leakage Current)

  ：实际二极管在反向偏置时，虽然阻断了大部分电流，但仍然会有微小的反向漏电流流过。

• 反向耐压 (Peak Inverse Voltage, PIV)

  ：二极管在反向截止时所能承受的最大反向电压，超过此值二极管可能会被击穿。

在进行精确的电路分析和设计时，需要将这些非理想特性考虑在内。

3. 半波整流电路的模拟实现

为了更直观地理解半波整流电路的工作原理和输出特性，我们可以利用电路仿真软件进行模拟。本文将以通用电路仿真软件（如LTspice、Multisim等）为例，介绍半波整流电路的搭建和仿真过程。

3.1 仿真电路搭建

1. 元件选择：

   • 交流电压源 (AC Voltage Source)

     ：设置为正弦波形，例如峰值电压V_p = 10V，频率f = 50Hz。

   • 整流二极管 (Diode)

     ：选择一个通用的小信号整流二极管模型，例如1N4007。

   • 负载电阻 (Resistor)

     ：例如，选择一个1kΩ的电阻作为负载。

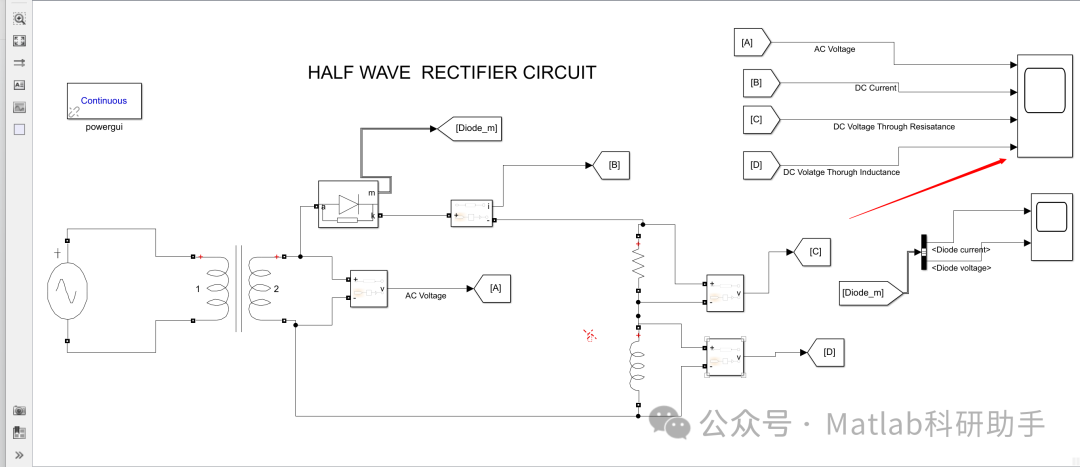

2. 电路连接：按照图1所示的原理图，将这些元件正确连接起来。交流电压源的一端接二极管的阳极，二极管的阴极接负载电阻的一端，负载电阻的另一端接交流电压源的另一端，形成一个闭合回路。

3.2 示波器设置与波形观察

在电路仿真软件中，我们可以使用虚拟示波器来观察电路中不同点的电压波形。

1. 输入波形 (Input Waveform)：将示波器的一个通道连接到交流电压源的两端，观察其原始的正弦波形。这将作为我们分析整流效果的参照。

2. 输出波形 (Output Waveform)：将示波器的另一个通道连接到负载电阻R_L的两端，观察整流后的电压波形。

3. 仿真运行：设置合适的仿真时间（例如几个交流周期），运行仿真。

3.3 仿真结果分析

通过示波器观察到的波形将呈现以下特征：

1. 输入波形：显示为一个标准的正弦波，其幅值与设置的峰值电压V_p相符，周期与频率f相符。

2. 输出波形：

   • 正半周

     ：与输入波形的正半周相似，但峰值电压会略低于输入电压的峰值（由于二极管的正向压降V_F）。

   • 负半周

     ：几乎为零电压，完美地“削去”了输入交流电压的负半周。

   • 周期

     ：输出波形的周期与输入交流电压的周期相同。

   • 直流分量

     ：由于只保留了正半周，输出波形具有一定的直流分量，不再是纯粹的交流信号。

   • 纹波

     ：输出波形是脉动的，不是平滑的直流电，其中包含的交流成分被称为纹波。

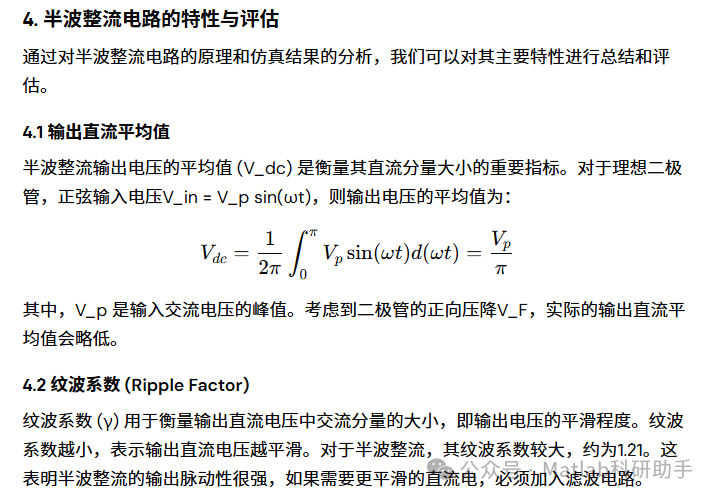

4.4 峰值反向电压 (PIV)

峰值反向电压是二极管在反向截止时所承受的最大电压。对于半波整流电路，二极管在反向偏置时承受的电压峰值与输入交流电压的峰值V_p相等。在选择二极管时，其反向耐压值必须大于V_p，以避免二极管被击穿。

4.5 优缺点总结

优点：

• 电路简单

  ：仅需一个二极管和负载电阻，成本低廉，易于实现。

• 理解直观

  ：工作原理易于理解，是学习整流电路的基础。

缺点：

• 效率低

  ：只有一半的交流周期被利用，导致能量浪费。

• 纹波大

  ：输出电压脉动性强，包含大量交流成分，需要复杂的滤波才能获得平滑直流。

• 输出直流平均值小

  ：输出直流电压的平均值仅为输入交流电压峰值的约0.318倍。

• 对变压器利用率低

  ：如果使用变压器，其磁芯在一个周期内会受到单向磁化，可能导致磁芯饱和。

5. 结论与展望

本文对半波整流电路的原理、模拟实现以及特性进行了详细的探讨。通过理论分析和电路仿真，我们深入理解了半波整流电路如何利用二极管的单向导电性，将交流电转换为单向脉动直流电，并通过示波器直观地观察了这一转换过程。

尽管半波整流电路具有结构简单、成本低廉的优点，但其效率低、纹波大以及输出直流平均值小的缺点，限制了其在对电源质量要求较高的场合的应用。在实际应用中，为了获得更平滑、效率更高的直流电源，通常会采用全波整流电路（如中心抽头式全波整流或桥式全波整流）并配合电容滤波电路。

然而，半波整流作为最基础的整流形式，在一些特定的应用场景下仍然具有其价值，例如在信号检波、低功耗充电电路以及作为教学演示等方面。对半波整流电路的深入理解，是进一步学习和掌握更复杂整流和电源转换技术的基础。随着电力电子技术的发展，未来的整流电路将更加注重效率、集成度和智能化，但半波整流的基本原理，仍将作为理解这些先进技术的重要基石。

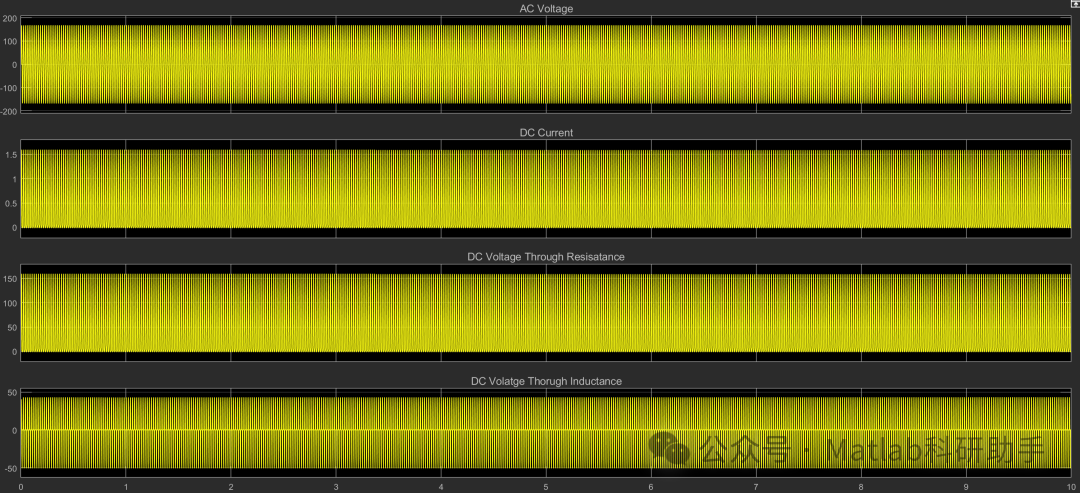

⛳️ 运行结果

🔗 参考文献

[1] 盖志武,李东升,马岩,等.逆变式焊条电弧焊电源的Simulink仿真[J].焊接学报, 2002, 23(5):4.DOI:10.3321/j.issn:0253-360X.2002.05.009.

[2] 伍家洁.基于MATLAB SIMUUNK的电力系统建模[J].重庆电力高等专科学校学报, 2005, 10(2):4.DOI:10.3969/j.issn.1008-8032.2005.02.002.

[3] 李鸣华.虚拟示波器的设计[J].浙江师范大学学报（自然科学版）, 2003, 026(004):357-359.
