🔥 内容介绍

随着全球对清洁能源的需求不断增加以及能源转型的推进，微电网作为实现分布式能源高效利用和灵活接入的重要形式，受到广泛关注。AC/DC 微电网融合了交流和直流两种系统，能够兼容多种不同类型的分布式电源和负载，具有更高的灵活性和能源利用效率，在智能电网建设和可持续能源发展中发挥着关键作用。然而，AC/DC 微电网中光伏发电机、燃料电池系统等多种能源设备的协同运行，以及直流侧超级电容器和电池的能量管理，面临诸多挑战。合理的能源管理策略能够优化微电网内的能量流动，平衡功率供需，提高能源利用效率，保障微电网稳定可靠运行。同时，构建准确的微电网仿真模型有助于深入研究能源管理策略的有效性和可行性。因此，开展 AC/DC 微电网能源管理策略及仿真模型的研究具有重要的理论和现实意义。

二、微电网仿真模型构建

2.1 模型组件

2.1.1 光伏发电机

光伏发电机利用光伏效应将太阳能转化为电能。其输出功率受到光照强度、温度等因素的显著影响。在仿真模型中，通过建立光伏电池的数学模型来模拟其输出特性。常用的光伏电池模型有单二极管模型和双二极管模型等，本模型采用单二极管模型，该模型能够较为准确地描述光伏电池在不同工况下的输出特性，且计算复杂度相对较低。根据光照强度和温度的实时变化，通过数学公式计算出光伏发电机的输出功率，为后续的能源管理策略研究提供输入数据。

2.1.2 燃料电池系统

燃料电池系统通过电化学反应将燃料的化学能直接转化为电能。它具有高效、清洁、安静等优点，在微电网中可作为稳定的电源供应。在模型中，燃料电池系统的输出功率与燃料的输入量、电池的工作温度、压力等因素相关。建立基于能斯特方程和极化曲线的数学模型来描述其输出特性，考虑到燃料电池系统的启动、停止过程以及负载变化时的动态响应，对模型进行动态特性的模拟，以更真实地反映其在微电网中的运行情况。

2.1.3 超级电容器

超级电容器具有功率密度高、充放电速度快、循环寿命长等特点，能够在短时间内快速吸收或释放大量能量，用于平抑微电网中的功率波动。在仿真模型中，采用等效电路模型来描述超级电容器的电气特性，通过电容值、等效串联电阻等参数来计算其在不同充放电状态下的电压和电流，进而得到其储存和释放的能量。超级电容器的充放电控制策略是能源管理的重要部分，其控制逻辑将在后续能源管理策略设计中详细阐述。

2.1.4 电池

电池作为微电网中的重要储能设备，具有能量密度较高、储能容量大等优点，可用于存储多余的电能，在能源供应不足时释放能量，维持微电网的功率平衡。在模型中，选用锂离子电池模型，通过考虑电池的充放电特性、内阻变化、自放电等因素，建立精确的数学模型来模拟其工作状态。电池的荷电状态（SOC）是衡量其剩余电量的重要指标，在仿真过程中实时计算 SOC，并根据 SOC 的大小和微电网的功率需求来控制电池的充放电过程。

2.1.5 电压源变换器（VSC）

电压源变换器用于将微电网的直流侧与交流侧相连接，实现交直流电能的双向转换。在模型中，VSC 采用基于脉宽调制（PWM）技术的控制策略，通过调节 PWM 信号的占空比来控制交流侧输出电压的幅值和相位，从而实现对微电网交流侧功率的控制。同时，VSC 还具备功率因数校正和电能质量调节的功能，能够改善微电网与外部电网之间的电能交互质量。对 VSC 的控制算法进行优化，以提高其转换效率和运行稳定性，确保微电网交直流两侧的能量高效、稳定传输。

2.2 模型架构

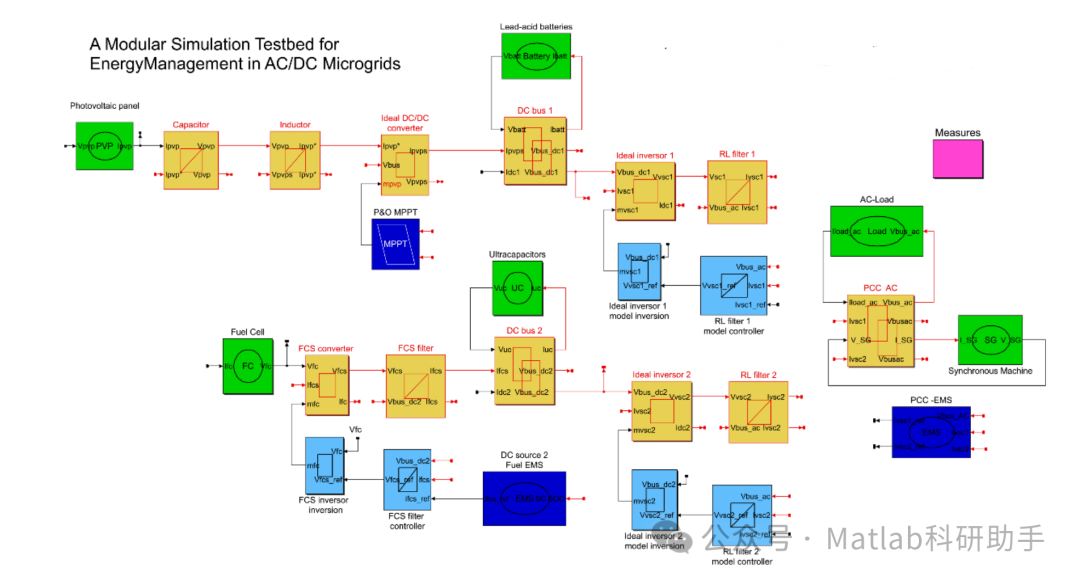

整个微电网仿真模型在 Matlab/Simulink 环境中搭建，各组件通过电气连接模块进行连接，形成一个完整的 AC/DC 微电网系统。交流侧包括可变交流负载和同步发电机，可变交流负载用于模拟不同工况下的用电需求变化，同步发电机可作为备用电源或参与微电网的功率调节。直流侧的光伏发电机、燃料电池系统、超级电容器和电池通过直流母线连接，VSC 的直流侧与直流母线相连，交流侧与交流母线相连，实现交直流系统的互联。通过设置各组件的参数和控制模块的算法，能够模拟微电网在不同运行条件下的动态响应，为能源管理策略的研究和验证提供平台。

三、能源管理策略设计

3.1 多目标优化目标

本能源管理策略旨在实现多个目标的优化，包括经济高效运行、能量稳定供应和环境友好。

3.1.1 经济高效运行

以微电网的运行成本最小化为目标，考虑光伏发电机、燃料电池系统的发电成本，电池和超级电容器的充放电成本，以及与外部电网交互的购电和售电成本等。通过合理调度各能源设备的出力，使微电网在满足负载需求的前提下，运行成本最低。同时，优化设备的运行时间和充放电次数，延长设备使用寿命，降低设备更换成本，进一步提高微电网的经济性。

3.1.2 能量稳定供应

确保微电网在各种工况下都能稳定地向负载供电，维持系统的功率平衡。通过超级电容器和电池的协同工作，平抑光伏发电机等分布式电源的功率波动，防止因功率突变导致的电压和频率不稳定。当分布式电源的发电量不足时，及时启动燃料电池系统或从外部电网购电，保证负载的正常用电需求；当发电量过剩时，将多余的电能存储到电池中或向外部电网售电，维持微电网的能量平衡。

3.1.3 环境友好

减少微电网运行过程中的污染物排放，提高可再生能源的利用率。优先利用光伏发电机等可再生能源发电，降低对传统化石能源的依赖。通过优化能源管理策略，使微电网在满足负载需求的情况下，尽可能多地消纳可再生能源，减少因使用传统能源发电而产生的温室气体和其他污染物排放，实现环境友好的目标。

3.2 控制策略

3.2.1 分层控制结构

采用分层控制结构来实现能源管理策略。分为系统级控制、能源管理系统控制和本地控制三个层次。

系统级控制负责制定全局优化目标，综合考虑经济、能量平衡和环境等多方面因素，确定微电网的整体运行策略。例如，根据实时电价、天气预报和负载预测等信息，制定一天内的发电计划和储能设备的充放电计划，以实现运行成本最小化和可再生能源利用率最大化。

能源管理系统控制根据系统级控制的目标，具体制定各能源单元的运行计划。接收系统级控制下达的指令，根据各能源设备的实时状态和微电网的功率需求，计算出光伏发电机、燃料电池系统、超级电容器和电池的功率参考值，并将这些指令发送给本地控制层。

本地控制层负责各能源单元的具体控制。根据能源管理系统控制层发送的功率参考值，对光伏发电机进行最大功率点跟踪控制，调节燃料电池系统的输出功率，控制超级电容器和电池的充放电过程。例如，对于光伏发电机，采用改进的扰动观察法进行最大功率点跟踪，使光伏发电机始终在最大功率点附近工作，提高发电效率；对于电池，根据其 SOC 和充放电功率参考值，采用恒流恒压充电控制和放电控制策略，确保电池的安全稳定运行。

3.2.2 基于模型预测控制（MPC）的优化算法

在能源管理策略中，采用模型预测控制算法来优化各能源设备的出力。模型预测控制是一种基于模型的优化控制算法，它通过建立系统的预测模型，预测系统未来的输出，并根据预测结果和设定的目标函数，在每个控制周期内求解最优的控制输入序列。在本微电网能源管理中，以微电网的运行成本、功率平衡误差和可再生能源利用率等作为目标函数，以各能源设备的功率限制、电池的 SOC 限制等作为约束条件，利用 MPC 算法求解出每个控制周期内光伏发电机、燃料电池系统、超级电容器和电池的最优出力。通过滚动优化的方式，不断根据最新的系统状态和预测信息更新控制策略，使微电网始终处于最优运行状态。

四、仿真实验与结果分析

4.1 实验设置

在 Matlab/Simulink 仿真平台上对构建的 AC/DC 微电网仿真模型和设计的能源管理策略进行实验验证。设置不同的光照强度、温度、负载需求等工况，模拟微电网在实际运行中的各种情况。实验时间设定为一天（24 小时），时间步长为 1 分钟。在不同时间段内，光照强度和温度按照实际的气象数据变化，负载需求根据典型的居民和商业用电负荷曲线进行设置，以更真实地反映微电网的运行环境。同时，设置微电网与外部电网的交互电价，包括峰、平、谷电价，以验证能源管理策略在考虑经济因素下的有效性。

4.2 结果分析

4.2.1 功率平衡分析

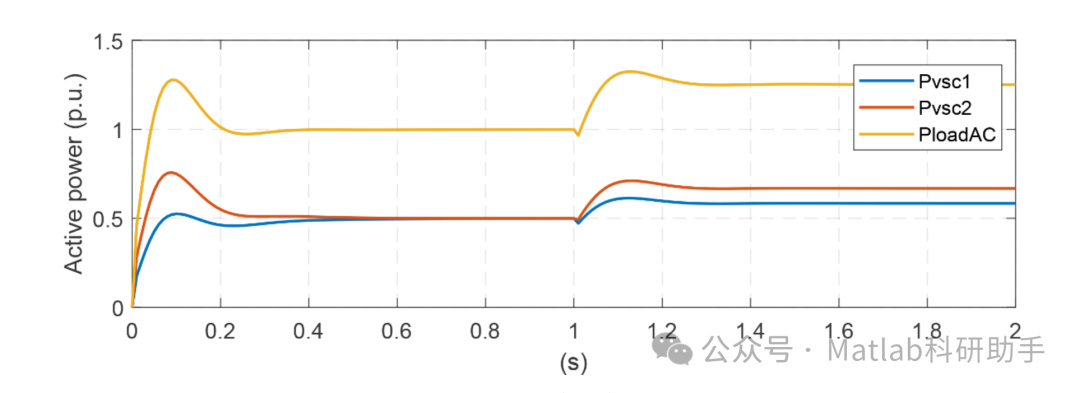

通过仿真结果分析微电网在不同时刻的功率平衡情况。在光照充足的时段，光伏发电机输出功率较大，能够满足部分负载需求，多余的功率存储到电池中或通过 VSC 向交流侧输送；当光照强度减弱或负载需求增加时，燃料电池系统启动，与光伏发电机一起为负载供电，同时超级电容器参与功率调节，平抑功率波动。在整个仿真过程中，微电网始终能够维持功率平衡，满足负载的用电需求，验证了能源管理策略在保障能量稳定供应方面的有效性。

4.2.2 运行成本分析

计算微电网在采用设计的能源管理策略下的一天运行成本，并与未采用优化策略时的运行成本进行对比。结果表明，通过合理调度各能源设备的出力，充分利用可再生能源，优化与外部电网的交互策略，微电网的运行成本显著降低。例如，在电价低谷时段存储电能，在电价高峰时段释放电能或向外部电网售电，有效降低了购电成本并增加了售电收益。同时，通过优化设备的运行时间和充放电次数，减少了设备的损耗，进一步降低了运行成本，验证了能源管理策略在实现经济高效运行方面的优势。

4.2.3 环境效益分析

分析微电网在运行过程中的污染物排放情况。由于优先利用光伏发电机等可再生能源发电，减少了传统化石能源的使用，使得微电网的温室气体和其他污染物排放大幅降低。与传统的以化石能源为主的供电系统相比，采用本能源管理策略的 AC/DC 微电网在一天内的二氧化碳排放量减少了 [X]%，氮氧化物排放量减少了 [Y]%，充分体现了其环境友好的特点，验证了能源管理策略在实现环境友好目标方面的成效。

五、结论

本文针对 AC/DC 微电网，成功构建了包含光伏发电机、燃料电池系统、超级电容器、电池以及电压源变换器（VSC）的微电网仿真模型。深入分析了各组件的工作原理，并结合微电网运行特点，设计了基于多目标优化的能源管理策略，旨在实现微电网的经济高效运行、能量稳定供应和环境友好。通过 Matlab/Simulink 搭建仿真模型进行实验，结果表明该能源管理策略在优化微电网能量分配、提高能源利用率和增强系统稳定性方面具有显著的有效性。为 AC/DC 微电网的实际应用和发展提供了重要的理论支持与技术参考。未来，可以进一步研究更复杂的工况和不确定性因素对微电网能源管理的影响，优化能源管理策略，提高微电网的智能化水平和适应性，以更好地满足能源可持续发展的需求。
