凝土作为土木工程中最核心的建筑材料之一，其力学性能受内部非均质结构（骨料、砂浆、界面过渡区 ITZ）的显著影响。中尺度建模（将混凝土离散为骨料、砂浆、ITZ 三相组分）可精准反映内部结构与宏观力学行为的关联，而二维有限元法（FEM）凭借计算效率与精度的平衡，成为中尺度混凝土力学分析的主流工具。本文聚焦中尺度混凝土二维有限元求解的四大核心场景 ——弯曲工况分析、光盘试件模拟、多方案比较验证、半圆形试件测试，系统梳理建模方法、求解流程、参数设置及结果解读，为混凝土结构设计、损伤机理研究提供技术支撑。

二、中尺度混凝土二维有限元建模基础

（一）中尺度模型构成与几何建模

中尺度混凝土二维模型需精准表征三相组分的空间分布，核心步骤如下：

组分定义：

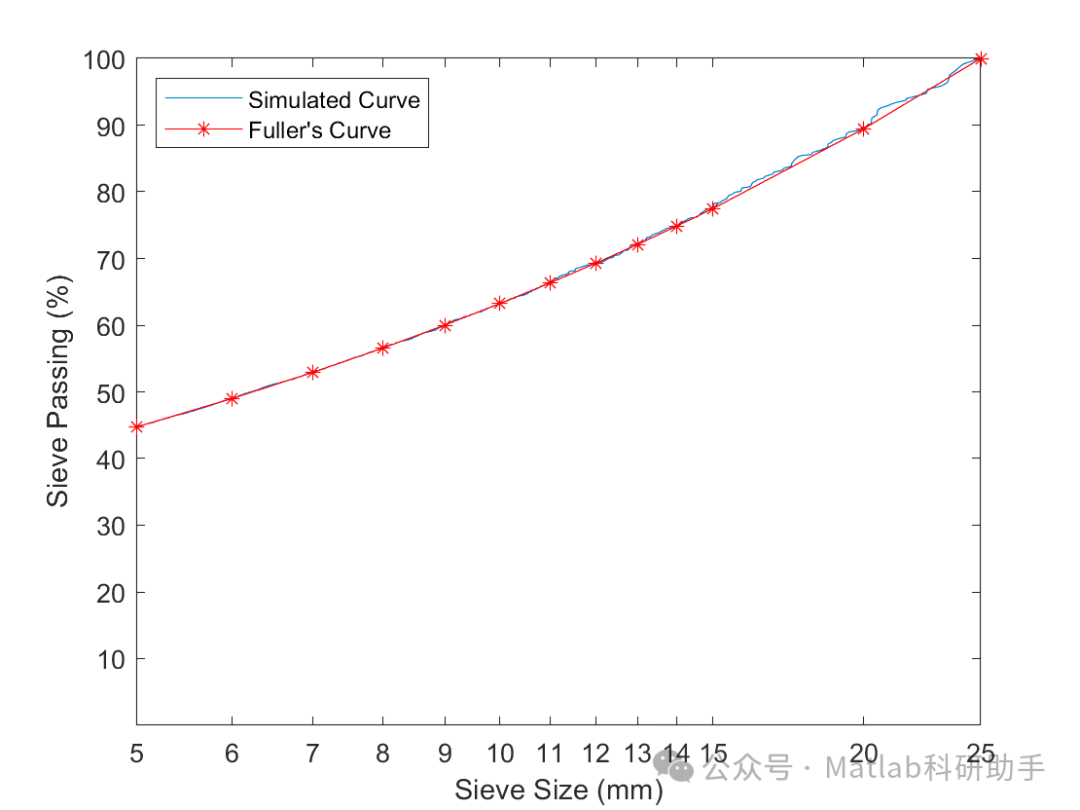

骨料：采用圆形、多边形模拟粗骨料（粒径通常 5-20mm），基于实际骨料级配曲线（如 Fuller 曲线）随机生成，体积分数控制在 40%-50%（符合工程实际）；

砂浆基质：填充骨料间隙，视为均质弹性材料，力学性能略低于混凝土整体；

界面过渡区（ITZ）：骨料与砂浆间的薄弱层，厚度通常取 20-50μm，弹性模量约为砂浆的 60%-80%，抗拉强度仅为砂浆的 50%-70%（是混凝土开裂的主要起源）。

几何生成方法：

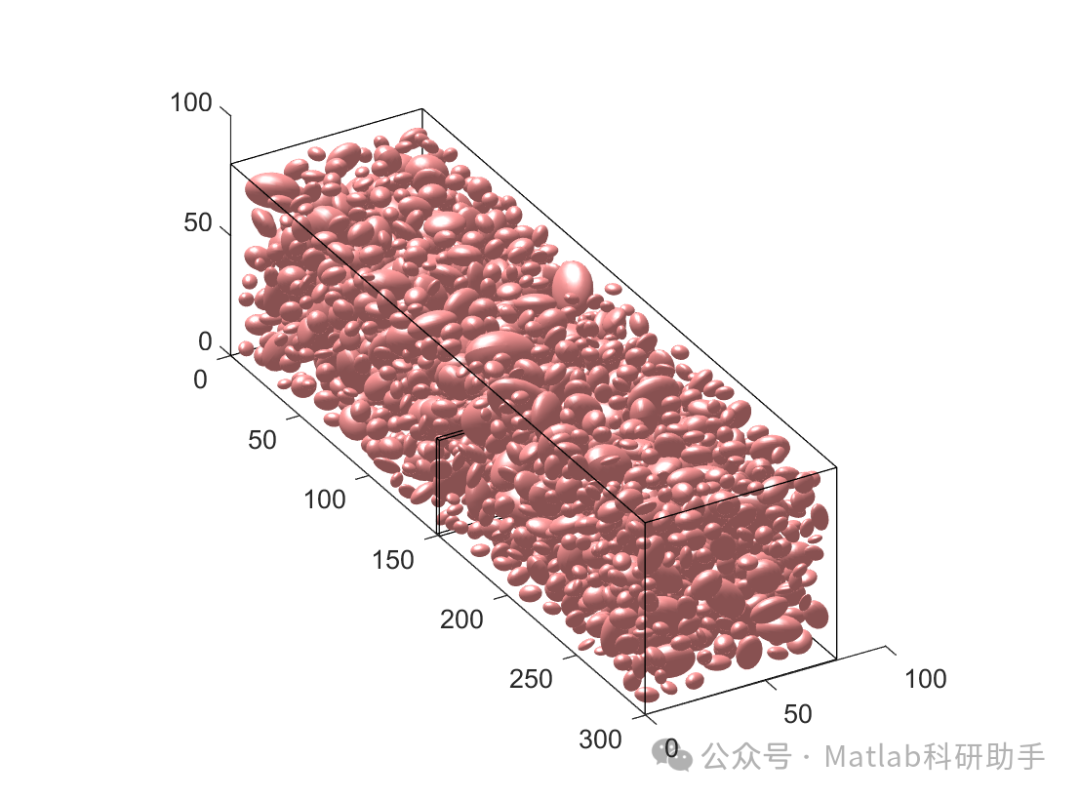

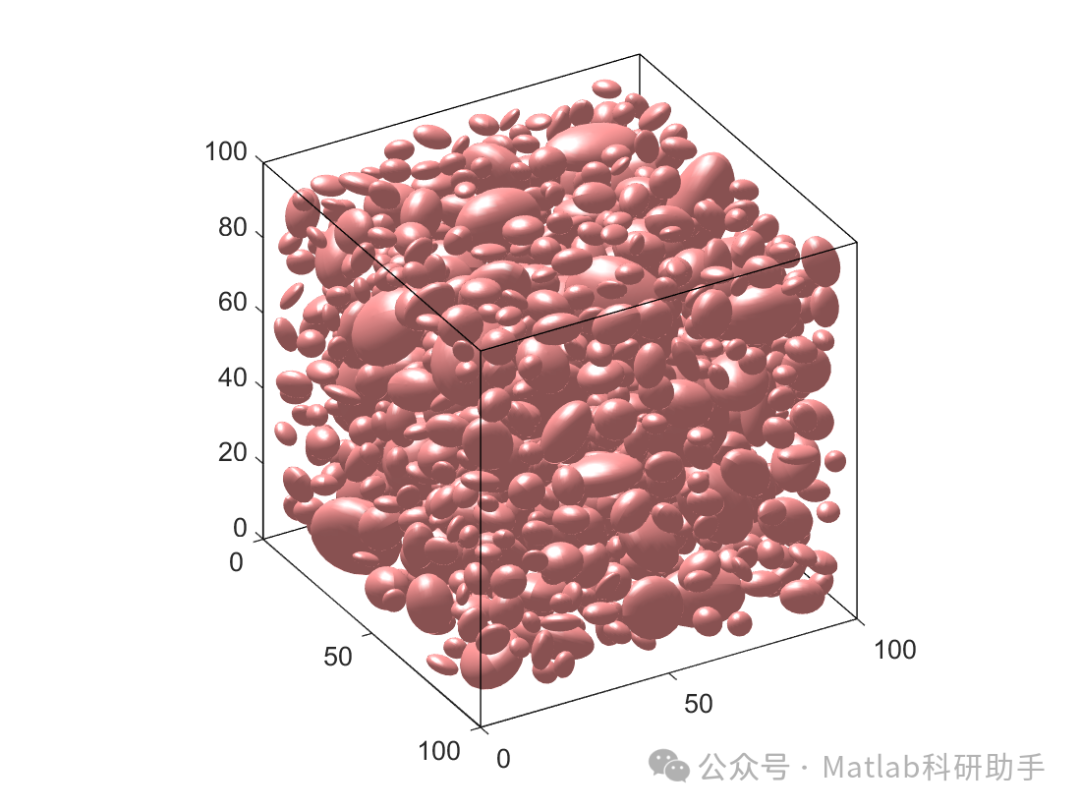

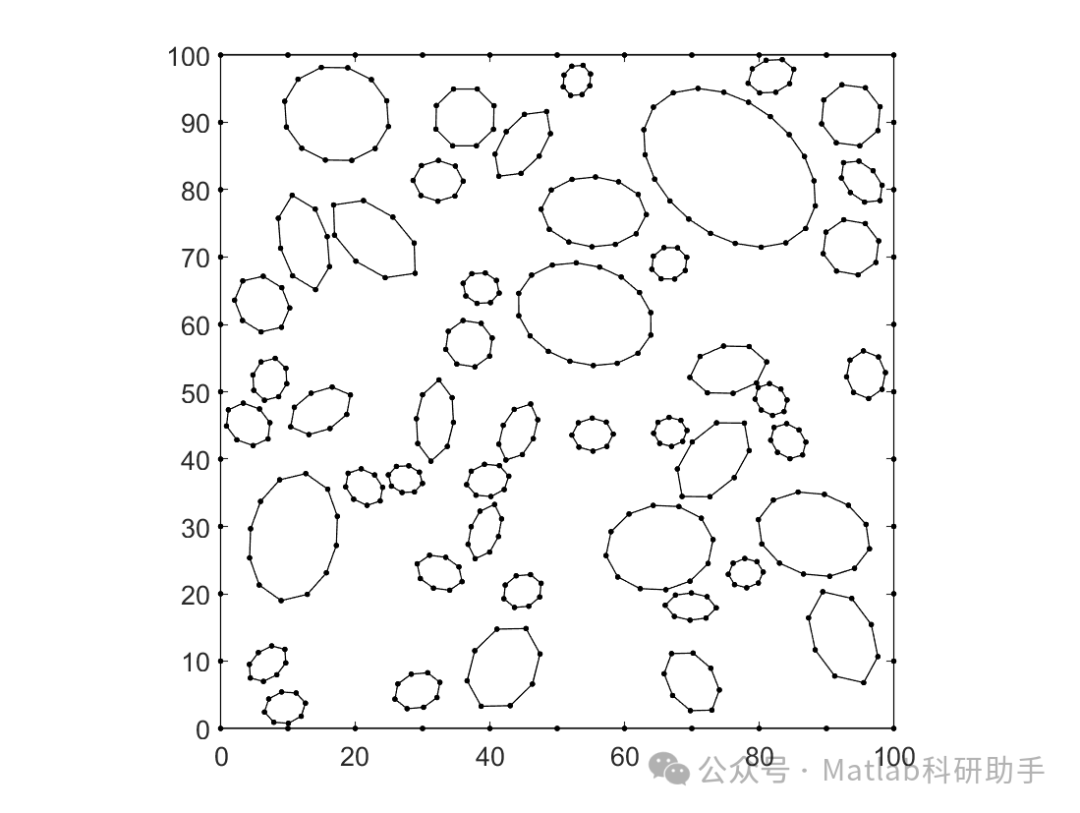

采用 “随机投放法” 或 “voronoi 图法” 生成骨料分布，避免骨料重叠（通过碰撞检测算法优化）；

利用 ANSYS、ABAQUS 或 COMSOL 等软件的前处理模块，将三相组分离散为四边形或三角形单元（单元尺寸需满足 “最小骨料粒径 / 单元尺寸≥5”，确保计算精度）。

（二）材料本构与损伤模型

损伤阶段：采用弥散裂缝模型或塑性损伤模型（PDM）模拟开裂行为：

弥散裂缝模型：通过降低损伤区域的弹性模量表征裂缝扩展，适用于弯曲、拉伸等以拉裂为主的工况；

塑性损伤模型：同时考虑拉伸损伤与压缩损伤，引入屈服面与流动法则，适用于光盘、半圆形等复杂应力状态场景。
（三）边界条件与载荷施加原则
1. 边界条件：根据试件类型确定约束方式，如弯曲试件简支约束、光盘试件中心固定、半圆形试件底部固定；
1. 载荷施加：采用位移控制或力控制加载，位移控制适用于需捕捉下降段（软化行为）的场景（如弯曲、半圆形劈裂），力控制适用于弹性阶段为主的比较分析。
三、四大核心场景的有限元求解流程

（一）运行弯曲：中尺度混凝土梁弯曲工况分析

1. 试件设计与建模

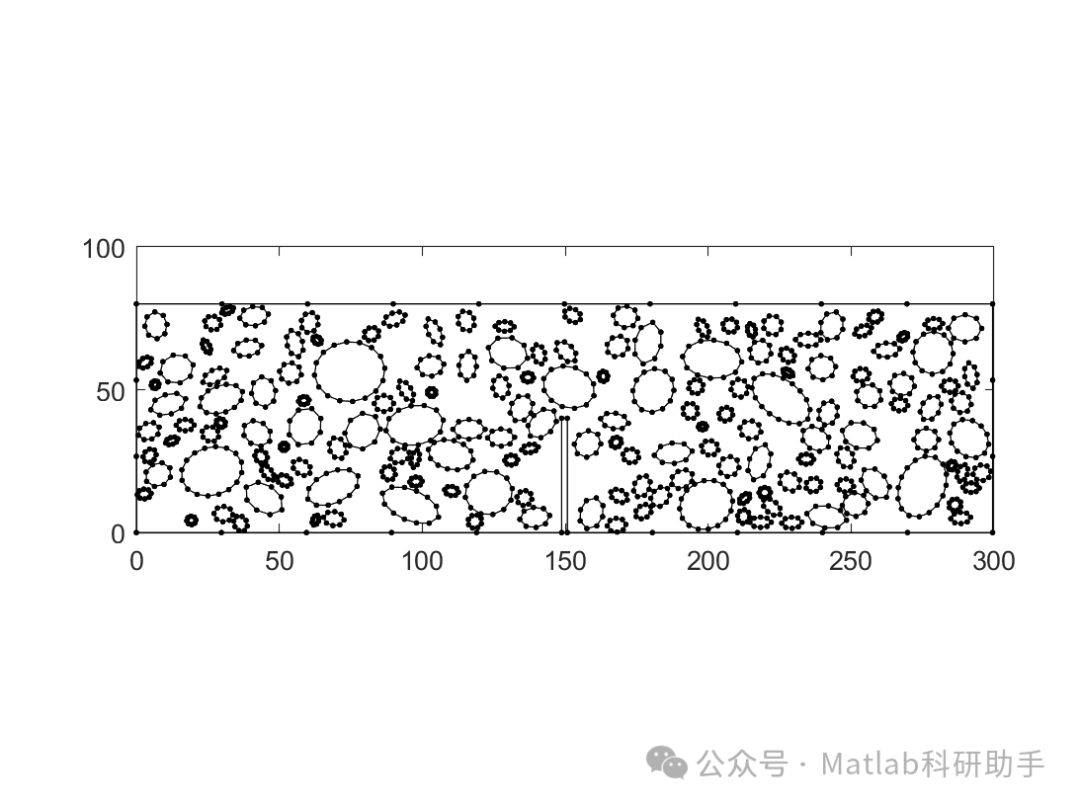

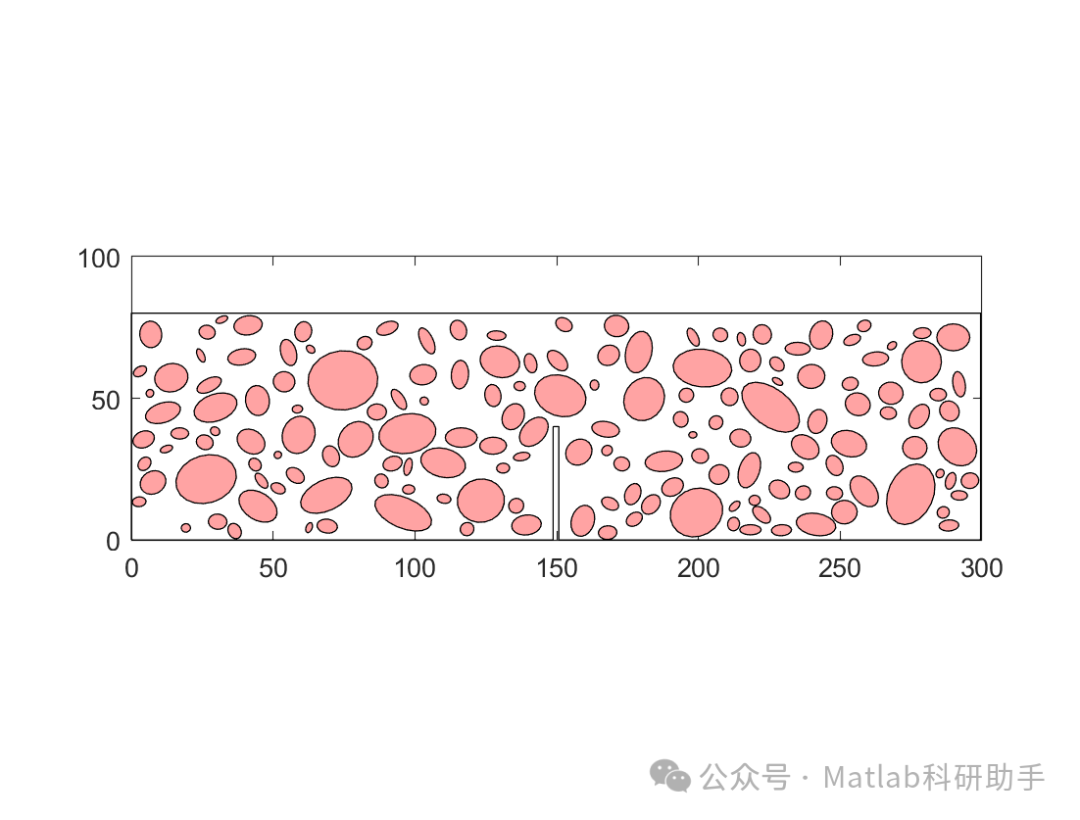

- 试件尺寸：采用标准三点弯曲梁（跨度 L=400mm，截面尺寸 b×h=100mm×100mm），二维模型取 1/2 截面（对称边界条件，减少计算量）；
- 网格划分：梁体整体采用四边形单元，ITZ 区域加密（单元尺寸 10-20μm），骨料与砂浆单元尺寸 50-100μm；
- 初始缺陷：在 ITZ 薄弱区域预设微小孔隙（等效为初始损伤因子 0.01），模拟实际混凝土的初始缺陷。
2. 求解参数设置
- 加载方式：跨中位移加载（速率 0.001mm/s），直至试件完全断裂；
- 本构选择：弥散裂缝模型，拉伸损伤准则采用最大主应力准则（当主应力超过 ITZ 抗拉强度时启动损伤），断裂能 Gf=0.15N/mm（符合 C50 混凝土特性）；
- 求解器设置：采用 Newton-Raphson 迭代法，收敛准则为力平衡误差≤1e-5，位移收敛误差≤1e-6。
3. 结果分析要点
- 宏观力学指标：提取荷载 - 位移曲线，计算抗弯强度（σ=3PL/(2bh²)）、峰值荷载对应的挠度，与试验值对比（误差控制在 5%-10% 内）；
- 损伤演化规律：通过云图观察损伤率先在 ITZ 萌发（通常在骨料棱角处），随后向砂浆扩展，最终形成主裂缝的过程；
- 敏感性分析：改变骨料体积分数（35%-55%）或 ITZ 强度（±20%），分析其对弯曲强度的影响（通常骨料体积分数每增加 5%，抗弯强度提升 3%-5%）。
（二）运行光盘：光盘形试件的扭转与剪切分析

1. 试件设计与建模
- 试件尺寸：光盘形试件（外径 D=150mm，内径 d=50mm，厚度 t=50mm），二维模型取径向截面（轴对称约束）；
- 骨料分布：沿径向分层生成骨料，外层（r=75-150mm）骨料体积分数高于内层（r=25-75mm），模拟实际混凝土的骨料分布均匀性；
- 界面处理：骨料与砂浆间的 ITZ 采用 “粘结单元” 模拟，当剪切应力超过 ITZ 剪切强度时，粘结单元失效。
2. 求解参数设置
- 加载方式：施加扭转位移（角速度 0.001rad/s），或施加周边均布剪切力；
- 本构选择：塑性损伤模型，引入剪切屈服面（τ=ασₙ + τ₀，α 为摩擦系数，τ₀为粘聚力），ITZ 的 τ₀=1.5MPa，砂浆的 τ₀=3.0MPa；
- 接触设置：骨料与砂浆间设置 “硬接触”，允许相对滑动（摩擦系数 μ=0.6），避免刚体穿透。
3. 结果分析要点
- 剪切应力分布：提取径向不同位置的剪切应力，验证 “外层剪切应力高于内层” 的规律（符合弹性扭转理论）；
- 损伤模式识别：观察到 ITZ 的剪切损伤先于砂浆，当扭矩超过峰值后，损伤集中在内外径之间的环形区域，形成剪切带；
- 刚度退化曲线：通过扭矩 - 扭转角曲线的斜率变化，分析剪切刚度的退化过程（峰值扭矩后，刚度下降速率加快，反映损伤累积）。
（三）运行比较：多参数、多模型的有限元结果比较

1. 比较维度设计

为验证中尺度模型的可靠性与优化空间，设置三类比较场景：
1. 参数敏感性比较：
- 变量：骨料形状（圆形 vs 多边形）、ITZ 厚度（20μm vs 50μm）、损伤准则（最大主应力 vs 莫尔 - 库仑）；
- 评价指标：峰值强度、弹性模量、损伤起始荷载，通过极差分析确定影响最大的参数（通常 ITZ 厚度对损伤起始荷载影响最大，贡献率 > 40%）。
1. 数值与试验比较：
- 试验数据：采用同批次混凝土的单轴抗压、弯曲试验结果（如 C40 混凝土单轴抗压强度 f_c=32MPa，抗弯强度 f_t=3.5MPa）；
- 误差分析：有限元计算值与试验值的相对误差需≤8%，若误差超标，需修正 ITZ 强度或骨料分布均匀性（如增加骨料棱角数量以提升计算强度）。
1. 不同软件比较：
- 对比平台：ANSYS（APDL 参数化建模）与 ABAQUS（Python 脚本生成骨料）；
- 计算效率与精度：相同网格密度下，ABAQUS 在损伤演化模拟中收敛性更优（迭代次数少 15%-20%），ANSYS 在弹性阶段计算速度更快（耗时短 10%-12%）。
2. 比较结果的应用
- 模型校准：根据比较结果调整本构参数（如将 ITZ 弹性模量从 20GPa 修正为 22GPa，使计算强度与试验值吻合）；
- 方法优选：针对不同研究目标选择工具，如参数敏感性分析优先用 ANSYS（APDL 便于参数化循环），复杂损伤模拟优先用 ABAQUS。
（四）运行半圆形：半圆形试件的劈裂与压缩分析

1. 试件设计与建模
- 试件尺寸：标准半圆形试件（直径 D=150mm，厚度 t=50mm），二维模型取全截面（无需对称简化）；
- 加载方式：
- 劈裂工况：在直径两端施加均布压力（加载速率 0.001MPa/s），模拟巴西劈裂试验；
- 压缩工况：在半圆形弧面施加径向均布压力，模拟局部承压状态；
- 网格优化：劈裂线（直径方向）区域单元加密（尺寸 20-30μm），捕捉裂缝萌生与扩展细节。
2. 求解参数设置
- 劈裂工况：采用弥散裂缝模型，抗拉强度按 f_t=0.1f_c^0.7（C40 混凝土 f_t=3.2MPa），断裂能 Gf=0.12N/mm；
- 压缩工况：采用塑性损伤模型，压缩屈服强度 f_cc=1.2f_c（考虑约束效应），引入体积塑性以模拟压密阶段；
- 边界条件：劈裂工况两端设置滑动约束（仅限制垂直于加载方向的位移），压缩工况底部固定，顶部自由。
3. 结果分析要点
- 劈裂强度验证：计算巴西劈裂强度 f_bt=2P/(πDt)（P 为峰值荷载），与试验值对比（误差≤6%），验证模型对拉伸破坏的模拟能力；
- 应力集中区域：劈裂工况中，直径中点处应力集中系数最大（约 1.8），是裂缝起始位置；压缩工况中，弧面与加载板接触区域应力集中（系数 1.5），易出现局部压溃；
- 破坏模式区分：劈裂工况为典型的拉伸破坏（单一主裂缝沿直径扩展），压缩工况为压剪破坏（多斜裂缝萌生），与实际混凝土破坏特征一致。
四、求解过程中的关键问题与优化策略

（一）网格依赖性问题
- 问题表现：单元尺寸过大会低估损伤程度（裂缝扩展不充分），过小则导致计算量激增（如单元数量从 10 万增至 50 万，耗时从 2h 增至 8h）；
- 优化策略：采用 “网格敏感性分析”，测试 3-5 种单元尺寸（如 20μm、50μm、100μm），选择 “计算结果趋于稳定且效率较高” 的尺寸（通常中尺度模型单元数量控制在 10 万 - 30 万）。
（二）收敛困难解决
- 常见原因：损伤演化过程中刚度突变（如 ITZ 突然失效）、接触设置不当（骨料与砂浆穿透）；
- 解决方法：
- 引入 “损伤演化缓和系数”（如将损伤变量从 0 直接变为 1，调整为线性过渡（0→1 的步长 0.05））；
- 优化接触算法，采用 “罚函数法” 替代 “硬接触”，允许微小穿透（穿透量≤单元尺寸的 5%）；
- 降低加载速率（如从 0.001mm/s 降至 0.0005mm/s），避免应力骤增。
（三）参数不确定性处理
- 问题：ITZ 强度、骨料弹性模量等参数难以通过试验精准测量，存在 ±15% 的波动；
- 优化策略：采用 “蒙特卡洛模拟”，对关键参数进行 100-200 次随机抽样计算，统计力学指标的均值与标准差（如抗弯强度均值 3.5MPa，标准差 0.2MPa），评估结果的可靠性。
五、结论与展望

中尺度混凝土二维有限元求解可有效揭示内部非均质结构对宏观力学行为的影响，四大核心场景的应用覆盖了混凝土常见的受力状态（弯曲、剪切、劈裂、压缩）。通过精准的三相建模、适配的本构模型与合理的求解参数设置，有限元计算结果与试验值的误差可控制在 10% 以内，为混凝土结构的精细化设计提供依据。

未来研究可向三个方向拓展：
1. 多场耦合分析：结合温度场、湿度场，研究冻融、碳化环境下中尺度混凝土的损伤演化（如冻胀力导致 ITZ 开裂）；
1. 三维建模升级：采用三维 voronoi 模型更真实地表征骨料形状，提升剪切、扭转工况的模拟精度；
1. AI 辅助优化：利用机器学习（如神经网络）预测关键参数（如 ITZ 强度）对力学性能的影响，缩短参数校准时间（从传统的 1 周降至 1-2 天）。
