🔥 内容介绍

在电力系统、通信网络和电池管理系统等诸多领域，电压数据的精确估计至关重要。电压的准确估计是保证系统安全稳定运行、优化能源分配和提高设备性能的基础。然而，直接测量电压往往存在诸多限制，例如传感器噪声、测量误差以及硬件成本等。因此，基于状态估计理论的电压数据估计方法应运而生，并在工程实践中得到了广泛应用。本文将重点探讨基于拓展卡尔曼滤波（Extended Kalman Filter，EKF）实现电压数据估计的理论基础、应用场景以及面临的挑战。

一、状态估计的理论基础

状态估计是指利用系统模型和测量数据，对系统内部不可直接测量或难以精确测量的状态变量进行推断和预测的过程。其核心思想是将系统状态视为随机变量，并利用概率统计的方法对其进行描述和更新。状态估计框架通常包含以下几个关键要素：

系统模型（System Model）：
描述系统状态随时间演化的数学模型。通常以状态方程的形式表示，例如：x(k+1) = f(x(k), u(k), w(k))，其中x(k)是系统状态向量，u(k)是控制输入，w(k)是系统噪声，f()是描述状态转移的非线性函数。
测量模型（Measurement Model）：
描述系统测量值与系统状态之间关系的数学模型。通常以观测方程的形式表示，例如：z(k) = h(x(k), v(k))，其中z(k)是测量向量，v(k)是测量噪声，h()是描述测量关系的非线性函数。
噪声模型（Noise Model）：
描述系统噪声和测量噪声的统计特性，通常假设噪声服从高斯分布，并用协方差矩阵进行描述。
估计器（Estimator）：
利用系统模型、测量模型和噪声模型，根据已有的测量数据，对系统状态进行估计的算法。

二、拓展卡尔曼滤波（EKF）原理

对于非线性系统，传统的卡尔曼滤波无法直接应用。拓展卡尔曼滤波（EKF）是卡尔曼滤波的一种扩展，通过将非线性函数在当前估计点进行线性化，从而将非线性问题转化为线性问题进行处理。EKF的核心步骤包括预测和更新两个阶段：

预测阶段（Prediction）：
- 状态预测（State Prediction）：
  利用系统模型和上一步的状态估计值，预测当前时刻的状态：
  x̂(k+1|k) = f(x̂(k|k), u(k))，其中x̂(k+1|k)表示基于k时刻信息对k+1时刻状态的预测值，x̂(k|k)表示k时刻的状态估计值。
- 协方差预测（Covariance Prediction）：
  预测状态协方差矩阵，反映状态估计的不确定性：
  P(k+1|k) = A(k)P(k|k)A(k)ᵀ + Q(k)，其中P(k+1|k)表示基于k时刻信息对k+1时刻状态协方差的预测值，P(k|k)表示k时刻的状态协方差，Q(k)是系统噪声的协方差矩阵，A(k)是状态转移函数的雅可比矩阵，在x̂(k|k)处求值，即 A(k) = ∂f/∂x |_(x̂(k|k)).
更新阶段（Update）：
- 卡尔曼增益计算（Kalman Gain Computation）：
  根据预测误差和测量误差，计算卡尔曼增益：
  K(k+1) = P(k+1|k)H(k+1)ᵀ(H(k+1)P(k+1|k)H(k+1)ᵀ + R(k+1))⁻¹，其中K(k+1)是卡尔曼增益，R(k+1)是测量噪声的协方差矩阵，H(k+1)是测量函数的雅可比矩阵，在x̂(k+1|k)处求值，即 H(k+1) = ∂h/∂x |_(x̂(k+1|k)).
- 状态更新（State Update）：
  利用测量值和卡尔曼增益，更新状态估计值：
  x̂(k+1|k+1) = x̂(k+1|k) + K(k+1)(z(k+1) - h(x̂(k+1|k)))，其中x̂(k+1|k+1)表示k+1时刻的状态估计值，z(k+1)是k+1时刻的测量值。
- 协方差更新（Covariance Update）：
  更新状态协方差矩阵：
  P(k+1|k+1) = (I - K(k+1)H(k+1))P(k+1|k)，其中I是单位矩阵。

三、基于EKF实现电压数据估计的应用场景

基于EKF的电压数据估计在电力系统、电池管理系统和通信网络等领域都有广泛的应用。以下列举几个典型的应用场景：

电力系统状态估计（Power System State Estimation，PSSE）：
电力系统状态估计是电力系统运行和控制的关键环节。通过将电力网络模型（包括节点电压和支路电流之间的关系）作为系统模型，将电压和电流的测量值作为观测值，利用EKF可以对电力系统的状态（节点电压幅值和相角）进行估计。这有助于电力系统调度员了解系统的运行状态，并做出相应的控制决策，例如调整发电机出力、切换电容器等，以维持系统的稳定运行。

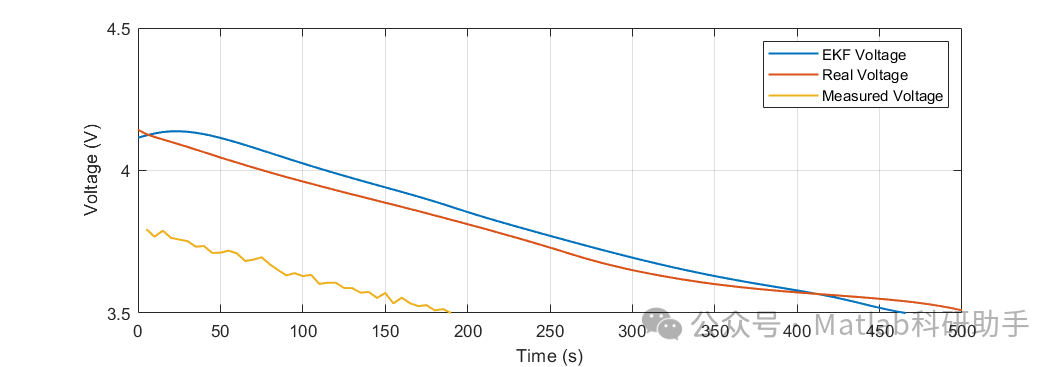

电池管理系统（Battery Management System，BMS）：
电池管理系统是电动汽车、储能系统等应用的核心组成部分。电池的电压是评估电池状态（例如剩余电量、健康状况）的重要指标。然而，电池电压的测量容易受到温度、负载变化等因素的影响。通过将电池的等效电路模型作为系统模型，将电压和电流的测量值作为观测值，利用EKF可以对电池的状态（包括电压、内阻、剩余电量等）进行估计。这有助于电池管理系统优化充放电策略，延长电池寿命，并保证系统的安全运行。
无线传感器网络（Wireless Sensor Network，WSN）：
在无线传感器网络中，电压是节点能量状态的重要指标，直接影响节点的寿命和网络的覆盖范围。由于传感器节点的能量有限，电压的测量和传输会消耗大量的能量。通过将节点能量消耗模型作为系统模型，将少数节点的电压测量值作为观测值，利用EKF可以对整个网络的节点电压进行估计。这有助于优化网络的能量管理策略，延长网络的寿命。

四、基于EKF实现电压数据估计的挑战

尽管EKF在电压数据估计方面取得了显著成果，但仍然面临一些挑战：

模型精度（Model Accuracy）：
EKF的性能高度依赖于系统模型的精度。如果系统模型与实际系统存在较大偏差，则会导致估计结果的误差增大，甚至发散。因此，需要建立精确的系统模型，并定期进行模型验证和校准。
计算复杂度（Computational Complexity）：
EKF需要计算雅可比矩阵和矩阵求逆，计算复杂度较高，特别是对于大规模系统，计算负担较大。因此，需要采取一些降阶方法或者近似方法，以降低计算复杂度，提高算法的实时性。
局部线性化误差（Local Linearization Error）：
EKF通过线性化非线性函数来近似系统模型，因此会引入局部线性化误差。当系统非线性程度较高时，线性化误差会增大，导致估计结果的精度下降。可以使用更高阶的滤波算法，例如无迹卡尔曼滤波（Unscented Kalman Filter，UKF）或者粒子滤波（Particle Filter，PF）来克服这个问题，但这些算法的计算复杂度通常更高。
参数整定（Parameter Tuning）：
EKF的性能受到噪声协方差矩阵Q和R的影响。Q和R的选择需要根据实际系统的噪声特性进行调整。如果Q和R选择不当，会导致估计结果的精度下降或者发散。通常需要通过大量的实验和仿真来确定合适的Q和R值。
初始化问题（Initialization Problem）：
EKF对初始状态估计值和初始协方差矩阵敏感。如果初始值选择不当，会导致估计结果的收敛速度变慢或者发散。需要根据实际系统的先验知识来选择合适的初始值。
