【电力系统】基于粒子群优化算法的微型燃气轮机冷热电联供系统优化调度附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

随着能源需求的日益增长和环境问题的日益突出，传统能源系统面临着巨大的挑战。冷热电联供（Combined Cooling, Heating, and Power, CCHP）系统作为一种高效、清洁的分布式能源系统，逐渐受到人们的广泛关注。微型燃气轮机（Micro Gas Turbine, MGT）作为 CCHP 系统的核心设备，具有效率高、排放低、燃料适应性强等优点，在分布式能源领域展现出巨大的应用潜力。然而，如何对 MGT-CCHP 系统进行合理的优化调度，以最大限度地发挥其节能、环保和经济效益，仍然是一个重要的研究课题。本文旨在探讨基于粒子群优化（Particle Swarm Optimization, PSO）算法的 MGT-CCHP 系统优化调度方法，并分析其在提高系统性能方面的优势。

一、微型燃气轮机冷热电联供系统概述

MGT-CCHP 系统通常由 MGT、余热锅炉（或吸收式制冷机）和辅助设备组成。MGT 将天然气等燃料的化学能转化为电能，同时产生大量的余热。余热锅炉将 MGT 排出的高温烟气回收，用于生产蒸汽或热水，满足用户的热需求。吸收式制冷机则利用余热驱动，提供制冷服务。这种能量梯级利用的方式，显著提高了能源利用效率。

与传统的集中式供能方式相比，MGT-CCHP 系统具有以下显著优势：

• 高效节能： CCHP 系统实现了冷、热、电三种能源的联合供应，减少了能量在传输过程中的损耗，提高了整体能源利用效率。

• 环境友好： MGT 燃气轮机的燃烧效率高，排放低，同时减少了化石燃料的消耗，降低了温室气体和空气污染物的排放。

• 可靠性高： 分布式能源系统的抗干扰能力强，能够有效应对电网故障，提高供能的可靠性和稳定性。

• 灵活性强： MGT-CCHP 系统可以根据用户的需求灵活调整出力，满足不同场景下的能源需求。

二、MGT-CCHP 系统优化调度问题建模

MGT-CCHP 系统的优化调度是指在满足用户冷、热、电负荷需求的前提下，合理安排 MGT 的运行计划，以实现特定的优化目标。通常，优化目标包括：

• 经济性： 降低系统的运行成本，例如燃料成本、维护成本等。

• 环保性： 减少系统的污染物排放，例如 CO2、NOx、SO2 等。

• 能源效率： 提高系统的能源利用效率，降低一次能源的消耗。

为了实现上述优化目标，需要建立 MGT-CCHP 系统的数学模型。该模型通常包括以下几个方面：

1. MGT 模型： MGT 模型描述了 MGT 的输入输出关系，例如燃料消耗量与发电量之间的关系、排放量与发电量之间的关系等。通常可以采用多项式函数或查表法来建立 MGT 模型。

2. 余热锅炉模型： 余热锅炉模型描述了余热锅炉的热回收效率，以及蒸汽或热水的产量与 MGT 发电量之间的关系。

3. 吸收式制冷机模型： 吸收式制冷机模型描述了制冷量与热输入之间的关系，以及制冷机的能效比（Coefficient of Performance, COP）。

4. 能源平衡约束： 能源平衡约束保证了系统的能源供需平衡，例如发电量必须满足电负荷需求，热能产量必须满足热负荷需求，制冷量必须满足冷负荷需求。

5. 设备运行约束： 设备运行约束限制了设备的运行范围，例如 MGT 的发电功率不能超过其额定功率，余热锅炉的蒸汽产量不能超过其额定产量等。

三、基于粒子群优化算法的优化调度方法

粒子群优化算法是一种基于群体智能的优化算法，其灵感来源于鸟群觅食的行为。PSO 算法通过模拟鸟群的飞行过程，寻找最优解。在 PSO 算法中，每个解被视为一个粒子，每个粒子都有自己的位置和速度。粒子通过不断更新自己的位置和速度，向着全局最优解和个体最优解靠近。

将 PSO 算法应用于 MGT-CCHP 系统的优化调度，可以按照以下步骤进行：

1. 初始化粒子群： 随机生成一定数量的粒子，每个粒子的位置代表 MGT 的运行计划。

2. 计算适应度值： 根据 MGT-CCHP 系统的数学模型，计算每个粒子的适应度值。适应度值反映了粒子所代表的运行计划的优劣程度。例如，如果优化目标是降低运行成本，则适应度值可以定义为运行成本的倒数。

3. 更新个体最优解和全局最优解： 比较每个粒子的当前位置和历史最优位置，如果当前位置的适应度值优于历史最优位置，则更新个体最优解。同时，比较所有粒子的个体最优解，找出全局最优解。

4. 更新粒子的速度和位置： 根据以下公式更新每个粒子的速度和位置：

   其中，v_i^t 和 x_i^t 分别表示粒子 i 在第 t 次迭代时的速度和位置，w 为惯性权重，c₁ 和 c₂ 为加速因子，rand() 为 0 到 1 之间的随机数，pbest_i 为粒子 i 的个体最优解，gbest 为全局最优解。

   • v_i^t+1 = w * v_i^t + c₁ * rand() * (pbest_i - x_i^t) + c₂ * rand() * (gbest - x_i^t)

   • x_i^t+1 = x_i^t + v_i^t+1

5. 判断是否满足终止条件： 如果满足终止条件（例如达到最大迭代次数或适应度值达到预设值），则停止迭代，输出全局最优解；否则，返回步骤 2。

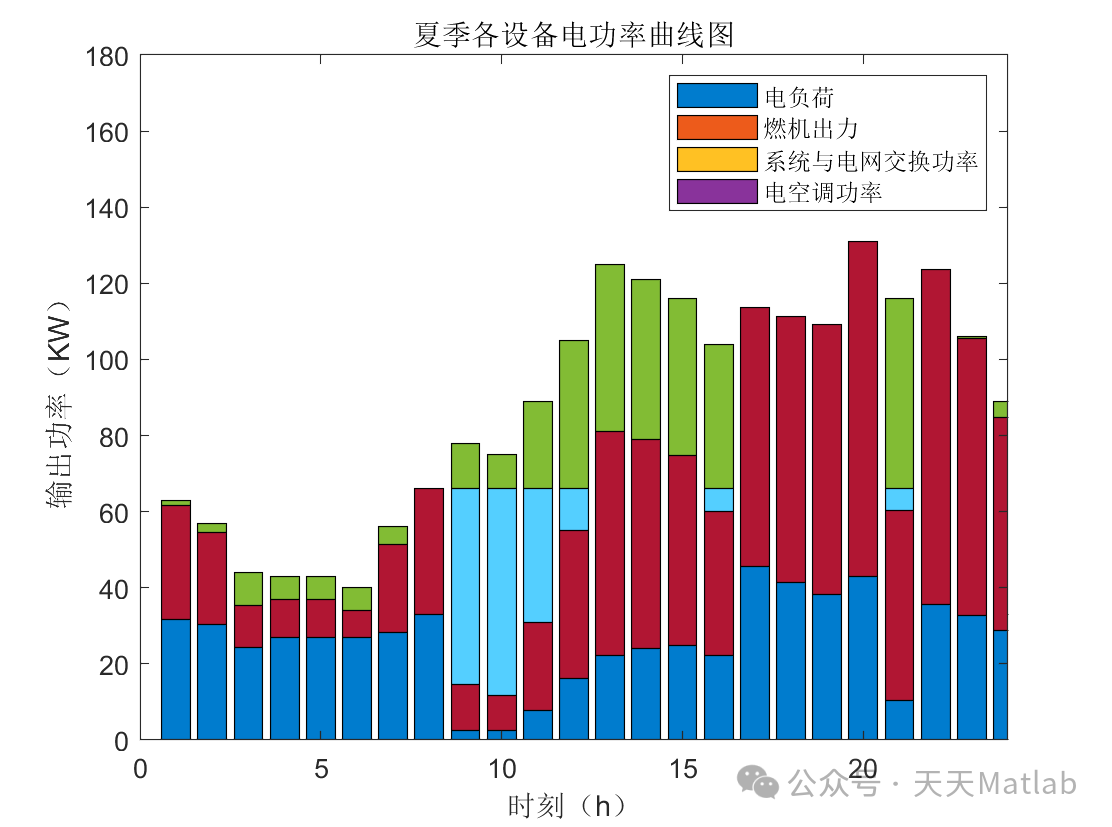

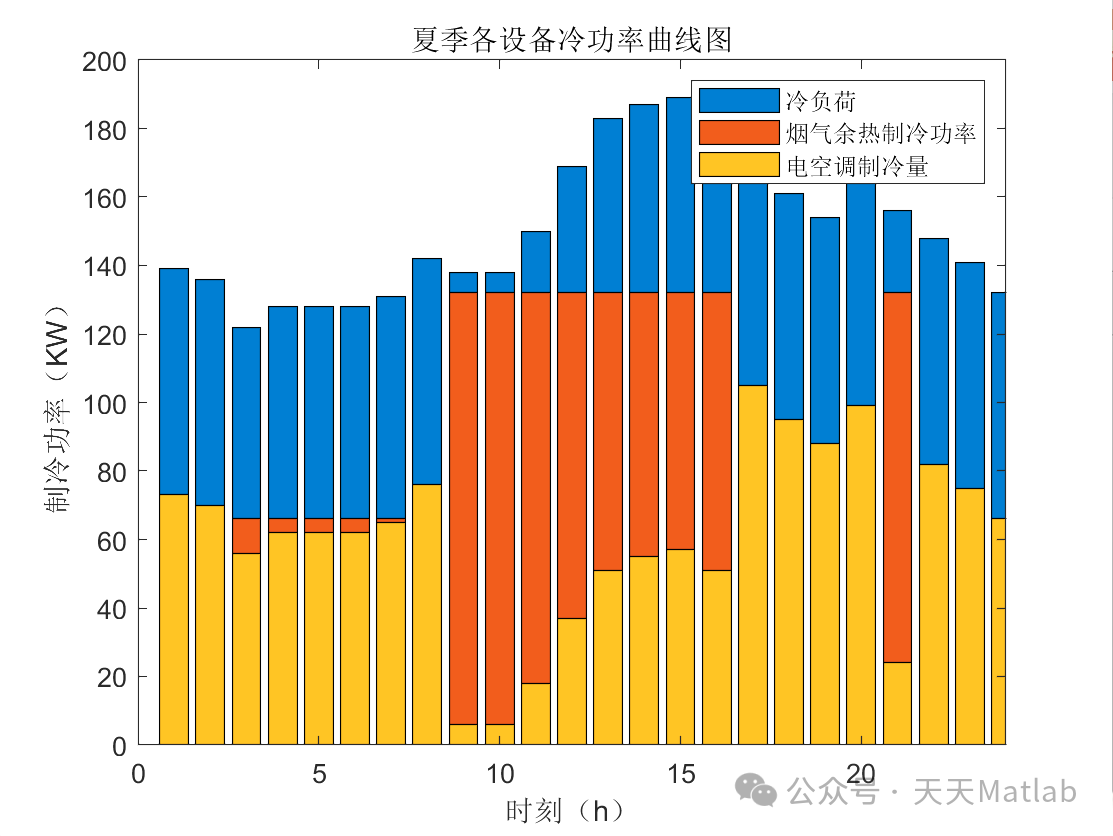

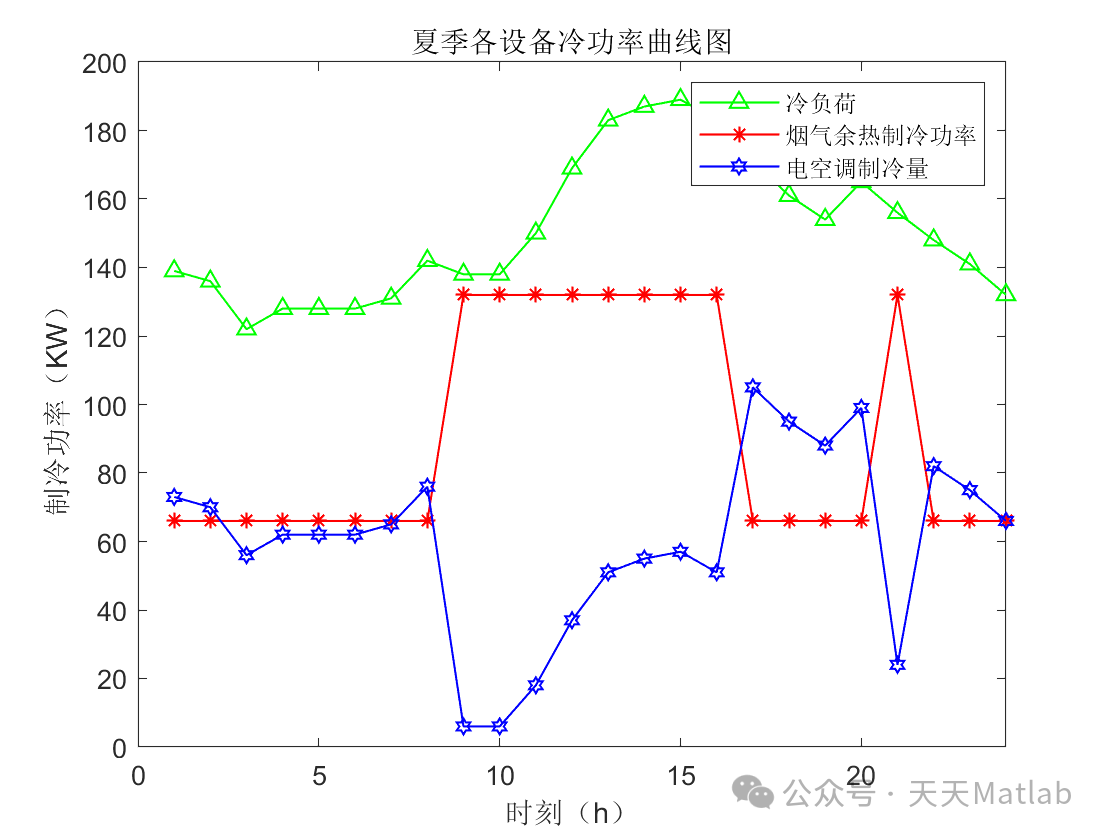

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
