【机器人栅格地图】基于非洲秃鹫算法AVOA实现机器人栅格地图路径规划（目标函数：最短距离）附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要： 随着机器人技术在各个领域的日益广泛应用，路径规划作为机器人自主导航的核心问题，受到了越来越多的关注。栅格地图作为一种常用的环境表示方法，具有简单易懂、易于实现等优点。本文针对机器人栅格地图路径规划问题，提出了一种基于非洲秃鹫算法（AVOA）的解决方案，并以最短距离作为目标函数。通过深入分析AVOA的算法原理，并将其应用于栅格地图环境下的路径搜索，旨在实现高效、可靠的机器人路径规划。文章详细阐述了AVOA在栅格地图中的具体实现方法，包括种群初始化、适应度函数设计、位置更新策略以及算法流程。最后，通过实验仿真验证了该方法的有效性和优越性，并与传统的A*算法进行了对比分析，结果表明基于AVOA的路径规划算法能够在保证路径长度的前提下，具备更强的全局搜索能力和避免陷入局部最优的能力。

关键词： 机器人路径规划，栅格地图，非洲秃鹫算法，AVOA，最短距离，全局优化

1. 引言

近年来，机器人技术在全球范围内迅猛发展，并广泛应用于工业生产、医疗服务、军事侦察等诸多领域。机器人能否自主地在复杂环境中移动，并安全高效地完成各项任务，是衡量其智能化水平的重要标志。路径规划作为机器人自主导航的关键技术之一，扮演着至关重要的角色。路径规划的目标是在给定起始点和目标点的情况下，寻找一条满足特定约束条件的最优或近似最优的路径，使机器人能够安全、高效地到达目的地。

路径规划的方法多种多样，根据环境信息的掌握程度，可以分为基于先验知识的全局路径规划和基于传感器信息的局部路径规划。全局路径规划需要在已知完整的环境信息的情况下进行，而局部路径规划则需要在机器人移动过程中不断感知环境，并实时调整路径。本文主要关注全局路径规划，并选择栅格地图作为环境表示方法。

栅格地图是一种将环境离散化为一系列网格单元的地图表示方法，每个网格单元代表环境中的一个区域，并赋予其相应的状态信息，例如：可行走区域、障碍物等。栅格地图具有简单易懂、易于实现等优点，因此被广泛应用于机器人路径规划领域。然而，在高分辨率的栅格地图中，网格数量庞大，传统的路径规划算法，如A算法，可能会面临计算量过大的问题。此外，A算法容易陷入局部最优解，难以找到全局最优路径。

为了克服传统算法的局限性，本文提出了一种基于非洲秃鹫算法（AVOA）的机器人栅格地图路径规划方法，并以最短距离作为目标函数。AVOA是一种新兴的智能优化算法，灵感来源于非洲秃鹫的觅食行为。它具有全局搜索能力强、收敛速度快、鲁棒性好等优点，适合解决复杂的优化问题。本文将深入研究AVOA的算法原理，并将其应用于栅格地图环境下的路径搜索，旨在实现高效、可靠的机器人路径规划。

2. 相关工作

机器人路径规划领域的研究已经取得了丰硕的成果。传统的路径规划算法主要包括：Dijkstra算法、A*算法、RRT算法等。

• Dijkstra算法：Dijkstra算法是一种经典的单源最短路径算法，可以找到从起始点到所有其他节点的最短路径。然而，Dijkstra算法的计算复杂度较高，不适合处理大规模的栅格地图。

• A*算法：A算法是Dijkstra算法的改进版本，它通过引入启发式函数来指导搜索方向，从而提高搜索效率。A算法在栅格地图路径规划中应用广泛，但其性能受到启发式函数的影响。如果启发式函数选择不当，A*算法可能无法找到最优路径，甚至陷入局部最优解。

• RRT算法：RRT算法是一种随机采样算法，它通过在环境中随机生成节点，并将这些节点连接起来，逐步构建一棵搜索树。RRT算法具有较强的全局搜索能力，适合处理高维度的路径规划问题。然而，RRT算法的路径通常不够平滑，需要进行后处理优化。

除了传统的路径规划算法，近年来，许多研究者也尝试将智能优化算法应用于机器人路径规划，例如：遗传算法（GA）、粒子群优化算法（PSO）、蚁群算法（ACO）等。

• 遗传算法（GA）：GA是一种模拟生物进化过程的优化算法。它通过选择、交叉、变异等操作，不断优化种群中的个体，最终找到最优解。GA具有较强的全局搜索能力，但收敛速度较慢。

• 粒子群优化算法（PSO）：PSO是一种模拟鸟群觅食行为的优化算法。它通过粒子间的合作和竞争，不断调整粒子的位置和速度，从而找到最优解。PSO具有收敛速度快的优点，但容易陷入局部最优解。

• 蚁群算法（ACO）：ACO是一种模拟蚂蚁觅食行为的优化算法。它通过信息素的积累，引导蚂蚁找到最优路径。ACO具有较强的鲁棒性，但收敛速度较慢。

虽然上述智能优化算法在机器人路径规划领域取得了一定的成果，但仍然存在一些挑战，例如：参数调整困难、容易陷入局部最优解等。因此，本文尝试引入一种新兴的智能优化算法——非洲秃鹫算法（AVOA），并将其应用于栅格地图路径规划，旨在克服传统算法的局限性，提高路径规划的效率和可靠性。

3. 非洲秃鹫算法（AVOA）

非洲秃鹫算法（AVOA）是一种由 Abdollahzadeh 等人于 2021 年提出的新型元启发式算法。 该算法模拟了非洲秃鹫在自然界中的觅食行为。 秃鹫拥有强大的嗅觉和视觉，能够通过观察其他秃鹫的行为来寻找食物。AVOA 算法主要模拟了以下两种策略：

• 最优秃鹫策略： 种群中适应度最高的秃鹫带领其他秃鹫进行搜索。

• 竞争秃鹫策略： 当食物稀缺时，秃鹫之间会相互竞争，争夺食物资源。

AVOA算法的主要步骤如下：

1. 种群初始化： 随机生成一定数量的秃鹫个体，每个秃鹫个体代表一条可能的路径。

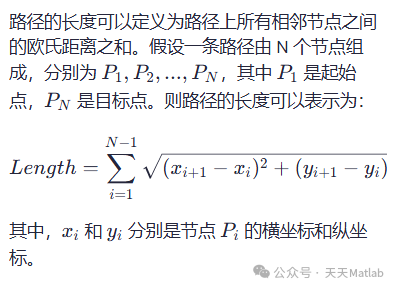

2. 适应度评估： 计算每个秃鹫个体的适应度值，适应度值反映了路径的优劣程度。在本文中，适应度函数定义为路径的长度。

3. 秃鹫选择： 选择适应度最高的秃鹫作为最优秃鹫，并随机选择一部分秃鹫作为竞争秃鹫。

4. 位置更新： 根据最优秃鹫和竞争秃鹫的位置，更新其他秃鹫的位置。

5. 判断终止条件： 如果满足终止条件（例如：达到最大迭代次数），则算法结束；否则，返回步骤2。

3.1 种群初始化

在AVOA算法中，种群初始化是至关重要的一步，它决定了算法的搜索空间和初始状态。在栅格地图路径规划中，每个秃鹫个体代表一条从起始点到目标点的可能路径。因此，种群初始化需要生成一定数量的合理路径，并且这些路径应该尽可能地覆盖搜索空间。

本文采用随机生成路径的方法进行种群初始化。具体步骤如下：

1. 在栅格地图中，从起始点开始，随机选择周围的可用邻居节点作为下一个节点。

2. 重复步骤1，直到到达目标点，或者达到最大路径长度限制。

3. 如果到达目标点，则将该路径作为一个秃鹫个体加入种群；否则，重新生成路径。

为了保证种群的多样性，可以设置不同的参数，例如：最大路径长度限制、随机选择邻居节点的概率等。

•

在栅格地图路径规划中，位置更新策略需要保证秃鹫个体仍然位于栅格地图中，并且不会穿越障碍物。因此，本文对AVOA算法的位置更新策略进行了一些修改：

1. 将秃鹫个体的位置表示为一系列栅格地图中的节点坐标。

2. 在更新秃鹫个体的位置时，首先计算新的节点坐标，然后判断该坐标是否合法。

3. 如果新的节点坐标不合法（例如：超出栅格地图范围，或者位于障碍物上），则将该节点坐标设置为其周围的合法邻居节点。

通过上述修改，可以保证AVOA算法在栅格地图路径规划中的可行性。

3.4 算法流程

基于非洲秃鹫算法（AVOA）的机器人栅格地图路径规划算法的流程如下：

1. 初始化参数： 设置种群大小、最大迭代次数、参数P、L1、L2等。

2. 种群初始化： 随机生成一定数量的秃鹫个体，每个秃鹫个体代表一条可能的路径。

3. 适应度评估： 计算每个秃鹫个体的适应度值，适应度值反映了路径的优劣程度。

4. 秃鹫选择： 选择适应度最高的秃鹫作为最优秃鹫，并随机选择一部分秃鹫作为竞争秃鹫。

5. 位置更新： 根据最优秃鹫和竞争秃鹫的位置，更新其他秃鹫的位置。

6. 判断终止条件： 如果满足终止条件（例如：达到最大迭代次数），则算法结束；否则，返回步骤3。

7. 输出最优路径： 将适应度最高的秃鹫个体所代表的路径作为最优路径输出。

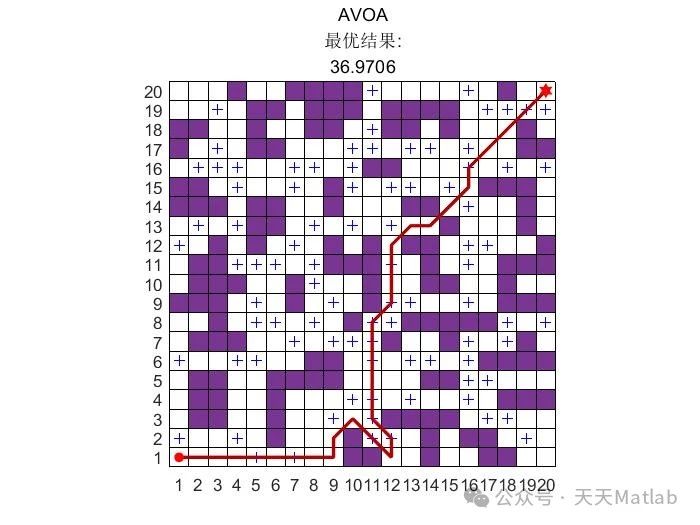

⛳️ 运行结果

🔗 参考文献
