【路径规划】基于广义策略迭代、蒙特卡罗、Q学习实现2D网格路径规划Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

路径规划是机器人学、人工智能等领域中的一个核心问题。本文探讨了在二维网格环境下，使用广义策略迭代、蒙特卡罗方法以及Q学习三种强化学习算法进行路径规划的实现。首先，我们简要介绍了路径规划的概念及其在现实应用中的重要性。然后，详细阐述了广义策略迭代、蒙特卡罗和Q学习算法的原理、流程，并将其应用于二维网格环境中的路径规划问题。通过实验分析，我们比较了这三种方法在不同参数设置下的性能，包括学习速度、路径长度和成功率等方面，并讨论了它们的优缺点。最后，总结了研究结果，并展望了未来可能的改进方向。

1. 引言

在机器人自主导航、游戏AI设计以及其他许多领域，路径规划都是至关重要的一环。其核心目标是在给定的起始点和目标点之间，找到一条满足特定约束条件的、最优或近似最优的路径。传统的路径规划方法，如A*算法、Dijkstra算法等，在环境模型已知的情况下表现良好，但当面对未知或动态变化的环境时，这些方法的适应性受到限制。强化学习（Reinforcement Learning, RL）作为一种通过智能体与环境交互来学习最优行为策略的机器学习范式，为解决这一问题提供了新的思路。

本文聚焦于在二维网格环境下利用强化学习算法进行路径规划。二维网格环境是一种简单且易于分析的环境，它能够方便地展示强化学习算法的基本原理和性能。我们选择了三种具有代表性的强化学习算法进行研究：广义策略迭代（Generalized Policy Iteration, GPI）、蒙特卡罗方法（Monte Carlo Method, MC）和Q学习（Q-Learning）。本文将深入探讨这三种算法在二维网格路径规划中的实现，并通过实验对比它们的性能，以期为读者提供对强化学习在路径规划应用中的一个全面认识。

2. 理论基础

2.1 强化学习基本概念

强化学习的核心思想是通过智能体（Agent）与环境（Environment）之间的交互来学习最优策略。其基本构成要素包括：

• 状态（State）: 对环境的描述，智能体在特定时间点所处的状态。

• 动作（Action）: 智能体在特定状态下所能执行的行为。

• 奖励（Reward）: 环境对智能体执行特定动作的反馈，用于评估该动作的好坏。

• 策略（Policy）: 智能体在不同状态下选择动作的规则。

• 状态转移概率（State Transition Probability）: 在特定状态下执行特定动作后，转移到下一个状态的概率。

强化学习的目标是找到一个最优策略，使得智能体在整个学习过程中获得的累积奖励最大化。

2.2 广义策略迭代 (Generalized Policy Iteration, GPI)

广义策略迭代是一种框架，包含策略评估（Policy Evaluation）和策略改进（Policy Improvement）两个步骤。该过程交替进行，直至策略收敛至最优策略。

• 策略评估: 根据当前策略计算每个状态的价值函数（Value Function），该价值函数表示在当前策略下，从该状态出发所能获得的期望累积奖励。

• 策略改进: 基于当前的价值函数，选择在每个状态下能够最大化期望累积奖励的动作，从而更新策略。

广义策略迭代的经典形式是策略迭代（Policy Iteration），它在每次评估和改进时都完全遍历所有状态。然而，这种方法计算量较大，因此在实际应用中，通常使用更灵活的广义策略迭代，它允许不完全的策略评估和改进。

2.3 蒙特卡罗方法 (Monte Carlo Method, MC)

蒙特卡罗方法是一种基于采样的强化学习算法，它通过多次与环境的交互生成完整的经验轨迹（Episode），并利用这些轨迹来估计价值函数。

• 完整轨迹: 从初始状态开始，直到达到终止状态，所有状态、动作和奖励组成的序列。

• 策略评估: 根据完整轨迹中的回报（Return），也就是从某个状态开始到轨迹结束的累积奖励，来估计该状态的价值。

• 策略改进: 根据估计的价值函数，改进策略，例如采用ε-greedy策略。

蒙特卡罗方法适用于具有完整轨迹的环境，且无需环境的转移概率模型。它能够在无模型（Model-free）的情况下进行学习。

2.4 Q学习 (Q-Learning)

Q学习是一种时序差分（Temporal Difference, TD）算法，也是一种无模型算法。其核心思想是学习一个Q函数，该函数表示在特定状态下执行特定动作所能获得的期望累积奖励。

• Q函数: Q(s, a) 表示在状态s下执行动作a所能获得的期望累积奖励。

• 更新规则: Q学习通过以下公式更新Q函数：

  css

  Q(s, a) ← Q(s, a) + α [r + γ max_a' Q(s', a') - Q(s, a)]

  其中，α是学习率，γ是折扣因子，r是当前奖励，s'是下一个状态，a'是在下一个状态下能够最大化Q值的动作。

Q学习是一种off-policy算法，它可以学习最优策略，而无需遵循当前策略进行探索。

3. 二维网格环境建模与实现

3.1 环境表示

我们将二维网格环境建模为一个M×N的矩阵。每个格子代表一个状态，智能体可以在网格中向上、下、左、右四个方向移动。我们设置起始状态和目标状态，并可以根据需要添加障碍物。

3.2 状态表示

每个状态用一个包含两个元素的元组(x, y)表示，其中x和y分别代表该状态在网格中的横纵坐标。

3.3 动作空间

智能体的动作空间定义为：{上，下，左，右}，对应于在网格中向上、下、左、右移动。

3.4 奖励机制

• 到达目标状态时，给予正奖励 (+10)。

• 撞墙或进入障碍物时，给予负奖励 (-10)。

• 其他移动，给予轻微负奖励 (-1)。

4. 算法实现与实验

4.1 广义策略迭代实现

在广义策略迭代的实现中，我们采用了异步策略迭代。策略评估不完全遍历所有状态，而是采用一定的迭代次数，策略改进采用贪婪策略，选择当前价值最高的动作。

4.2 蒙特卡罗方法实现

我们使用ε-greedy策略进行探索，生成多个完整轨迹。对于每个轨迹，我们使用轨迹中的回报来更新价值函数。为了提高估计的准确性，我们重复多次生成轨迹并进行更新。

4.3 Q学习实现

Q学习的实现中，我们初始化Q函数为零，并使用ε-greedy策略进行探索。根据Q学习的更新规则，我们不断迭代更新Q函数，直至收敛。

📣 部分代码

​

    %% On-policy Monte Carlo Algorithm (Section 2.9.3 of [1])

    for train_loop = 1:1:training_iterations

        % To generate E-soft policy

        prob_ngreedy = epsilon/abs(num_actions);

        prob_greedy = 1 - epsilon*(1 - 1/abs(num_actions));

        %% [TODO] Generate a training episode

        % Generate random initial state index

        cur_state_index = randi([1,num_states]);

        %cur_state_index = 1;

        % Perform Rollout

        ep_ite = 0;

        R_total = 0;

        while true

            % Add episode lenght

            ep_ite = ep_ite+1;

            % Sample current epsilon-soft policy

            greedy_idx = find(policy(cur_state_index,:));

            w = prob_ngreedy*ones(1,num_actions);

            w(greedy_idx) = prob_greedy;

            action = randsample(num_actions,1,true,w);

            % Interaction with environment

            [next_state_index, ~, reward] = ...

                one_step_gw_model(world, cur_state_index, action, 1);

            % Log data for the episode

            D(1,ep_ite) = cur_state_index;

            D(2,ep_ite) = action;

            D(3,ep_ite) = reward;

            % Continue to next state in episode

            cur_state_index = next_state_index;

            % Episode Termination

            if ep_ite == episode_length || cur_state_index == ...

                    world.mdp.s_goal_index

                break

            end

        end

        % Look for unique pairs (x,u) and first occurrence in D

        [unique_pairs,first_ocurrence] = unique(D(1:2,:)',"rows");

        unique_pairs = unique_pairs';

        first_ocurrence = first_ocurrence';

        % Compute cumulative reward and update Q(x,u)

        for i = 1:1:size(unique_pairs,2)

            % Cumulative reward

            R_i = 0;

            D_size = size(D(1,first_ocurrence(i):end),2);

            exp_val = 1;

            for val = first_ocurrence(i):1:first_ocurrence(i)+D_size-1

                if val == first_ocurrence(i)

                    R_i = D(3,first_ocurrence(i));

                else

                    R_i = R_i + gamma^exp_val * D(3,val);

                    exp_val = exp_val +1;

                end

            end

            R_total = R_total + R_i;

            % Update Q(s,a)

            Q(unique_pairs(1,i),unique_pairs(2,i)) = ...

                Q(unique_pairs(1,i),unique_pairs(2,i)) + omega*...

                (R_i-Q(unique_pairs(1,i),unique_pairs(2,i)));

        end

        %% [TODO] Update policy(s,a)

        for i = 1:1:size(unique_pairs,2)

            % Find best Policy

            [~,best_action] = max(Q(unique_pairs(1,i),1:4));

            % Update policy matrix

            policy(unique_pairs(1,i),1:4) = zeros(1,4);

            policy(unique_pairs(1,i),best_action) = 1;

        end

        %% Decrease the exploration

        % Set k_epsilon = 1 to maintain constant exploration

        epsilon = epsilon * k_epsilon;



        %% [TODO] Update the reward plot

        EpisodeTotalReturn = R_total; % Sum of the reward obtained during the episode

        plotter = UpdatePlot(plotter, EpisodeTotalReturn);

        drawnow;

        %pause(0.1);

        %% Decrease the exploration

        % Set k_epsilon = 1 to maintain constant exploration

        epsilon = epsilon * k_epsilon;



    end



    % Return deterministic policy for plotting

    [~, policy_index] = max(policy, [], 2);

end

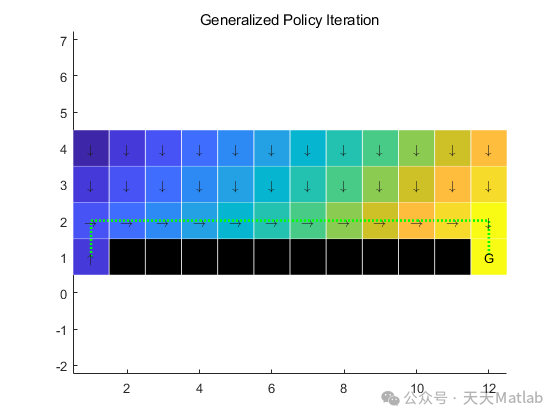

⛳️ 运行结果
