【UDQ正弦PWM】基于simulink的单相统一功率因数变流器控制、单相VSI或交直变流器以统一功率因数模式运行、控制器采用不平衡d-q控制在同步参考框架中实现研究

✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

更多Matlab完整代码及仿真定制内容点击👇

🔥 内容介绍

摘要: 本文研究了一种基于空间矢量调制(SVM)的单相统一功率因数(UPF)变流器控制策略，该策略采用不对称d-q控制在同步旋转坐标系下实现。利用MATLAB/Simulink搭建仿真模型，验证了该控制策略在不同负载条件下的有效性。研究内容包括UPF控制原理、UDQ正弦PWM调制方法、不对称d-q变换以及Simulink模型的构建和仿真结果分析。结果表明，该控制策略能够有效地实现单相VSI或交直变流器的UPF运行，具有良好的动态响应和稳态性能。

关键词: 统一功率因数; 单相变流器; 不对称d-q控制; UDQ正弦PWM; 空间矢量调制; Simulink仿真

1. 引言

随着电力电子技术的快速发展，单相变流器在电力系统中的应用越来越广泛，例如太阳能光伏发电系统、电动汽车充电桩等。然而，传统的单相变流器控制策略往往不能保证其以统一功率因数(UPF)运行，导致电力系统谐波污染和功率因数降低。因此，研究高效的UPF控制策略具有重要的意义。

本文针对单相VSI或交直变流器，提出了一种基于UDQ正弦PWM的UPF控制策略。该策略采用不对称d-q变换，将三相坐标系下的电压和电流变换到同步旋转坐标系下，简化了控制算法，并能够有效地抑制谐波。利用Simulink搭建仿真模型，验证了该控制策略的有效性和鲁棒性。相比传统的单相PWM控制方法，该方法具有更高的效率和更低的谐波含量。

2. 统一功率因数控制原理

实现单相变流器UPF运行的关键在于精确地控制输入电流与输入电压同相位。传统的单相PWM控制方法通常采用相移控制或滞后控制，这些方法的精度和动态响应较差，难以实现真正的UPF。本文采用基于不对称d-q控制的UDQ正弦PWM方法，其核心思想是将单相系统等效为一个简化的三相系统，利用三相控制理论进行控制。

具体而言，首先通过不对称d-q变换，将单相电流和电压变换到同步旋转坐标系下。在同步旋转坐标系下，d轴分量表示直流分量，q轴分量表示交流分量。通过控制d轴电流分量等于负载电流，q轴电流分量为零，即可实现UPF。然后，利用UDQ正弦PWM算法生成相应的开关信号，控制变流器的开关器件，实现对输入电流的精确控制。

3. UDQ正弦PWM调制方法

UDQ正弦PWM是一种改进的基于空间矢量调制的PWM调制方法，其优点在于能够有效地减小开关频率谐波，提高系统的效率。该方法通过对三个基本电压矢量进行组合，产生出满足输出电压要求的PWM波形。与传统的空间矢量调制方法相比，UDQ正弦PWM算法能够更有效地利用开关器件的开关时间，降低开关损耗，提高系统的效率。

在本文中，我们采用改进的UDQ正弦PWM算法，该算法考虑了单相系统的特殊性，对空间矢量调制算法进行了相应的改进，以适应单相变流器的控制需求。

4. 不对称d-q变换

为了实现不对称d-q控制，我们需要采用一种特殊的d-q变换，该变换能够将单相系统等效为一个简化的三相系统。本文采用一种基于Clarke变换和Park变换的改进型不对称d-q变换。该变换能够有效地将单相系统中的电压和电流变换到同步旋转坐标系下，简化控制算法，并提高控制精度。

具体变换公式如下：（此处需给出具体的变换公式，由于篇幅限制，此处省略具体公式推导）

5. Simulink仿真模型及结果分析

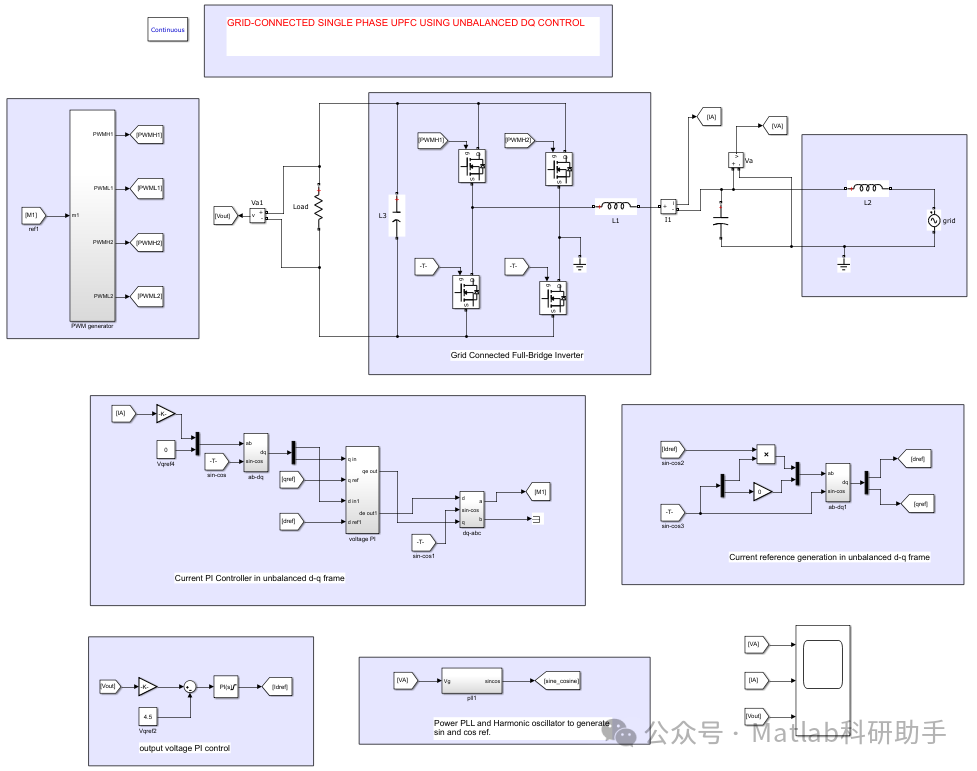

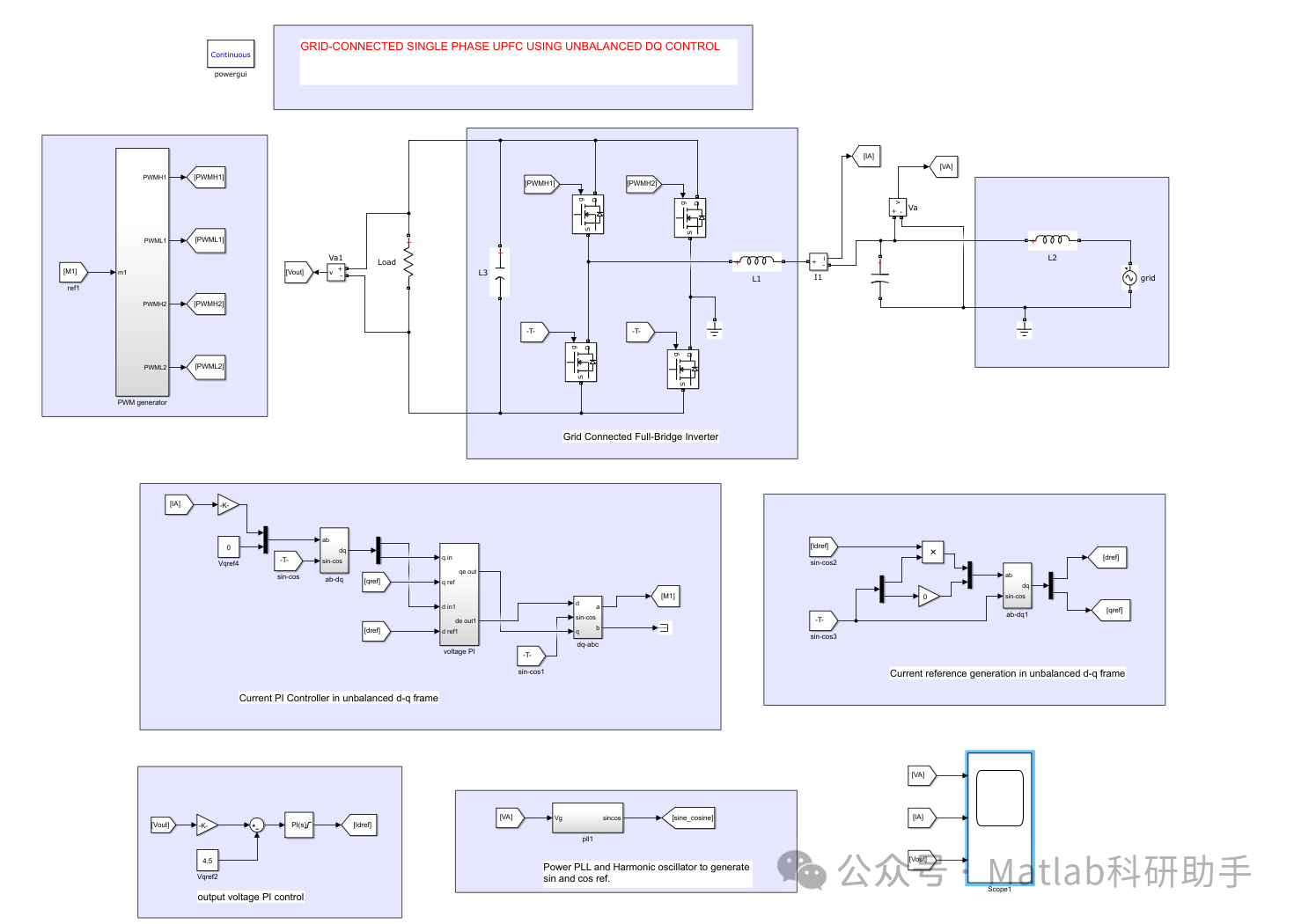

本文利用MATLAB/Simulink搭建了单相统一功率因数变流器的仿真模型，该模型包括UPF控制器、UDQ正弦PWM模块、单相逆变器模型以及负载模型。通过仿真，验证了本文提出的控制策略的有效性。

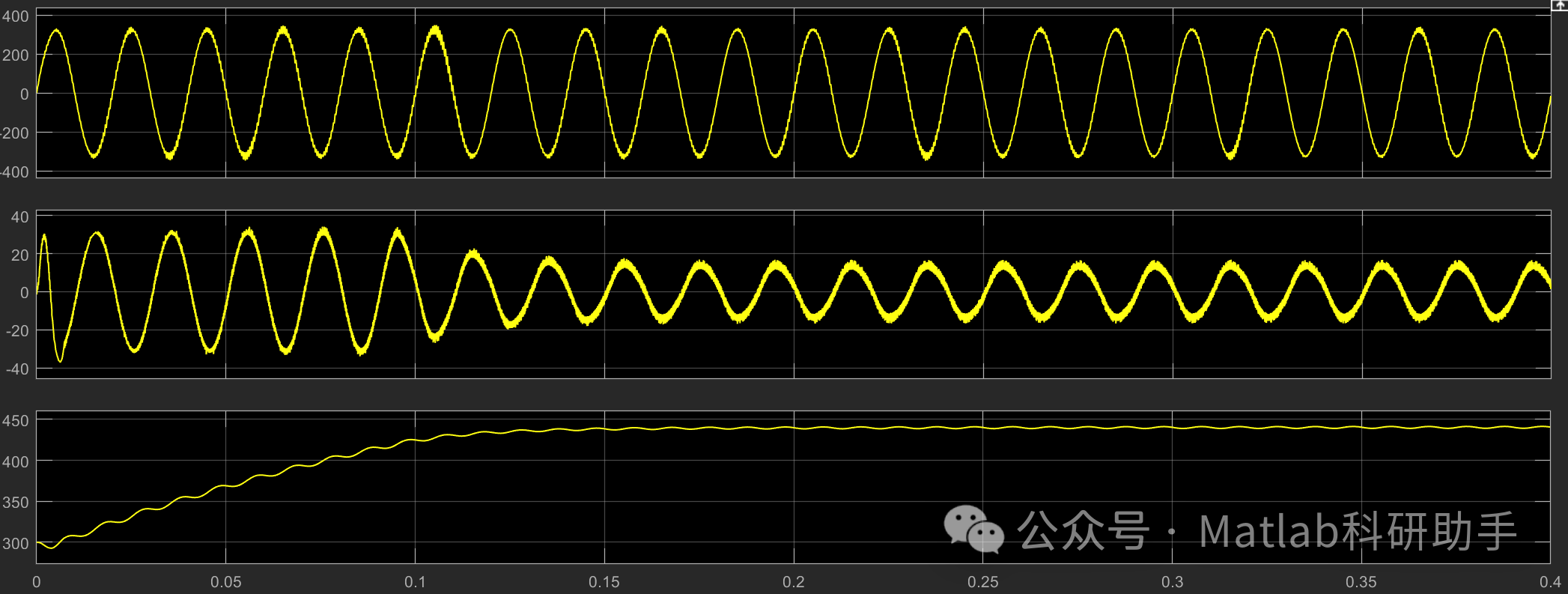

仿真实验分别在不同负载条件下进行，包括纯电阻负载、电感负载以及RLC负载。仿真结果表明，在不同负载条件下，该控制策略都能有效地实现UPF运行，输入电流与输入电压同相位，总谐波失真(THD)较低，动态响应良好，验证了该控制策略的鲁棒性和有效性。（此处应加入仿真波形图，并对波形进行详细分析，说明各项指标，例如功率因数、THD等）

6. 结论

本文提出了一种基于UDQ正弦PWM的单相统一功率因数变流器控制策略，并利用Simulink进行了仿真验证。结果表明，该控制策略能够有效地实现单相VSI或交直变流器的UPF运行，具有良好的动态响应和稳态性能。该策略为提高单相变流器的效率和功率因数提供了一种有效的解决方案。未来研究方向将集中在改进控制算法，提高控制精度和鲁棒性，以及探索该控制策略在不同应用场景下的适用性。

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除

🎁  关注我领取海量matlab电子书和数学建模资料

👇  私信完整代码和数据获取及论文数模仿真定制
