Icepak模拟辐射换热

本项目练习演示了如何模拟辐射传热。首先求解一个没有考虑辐射的问题，然后再求解一个考虑辐射的问题。进而比较辐射的效果。

一、问题描述

本问题包含一块板和一个导热的实体块，自然散热。块是方的，厚度为 0.005 m, 功耗 5 W. 它放置在一个 0.002 m ×0.2 m ×0.3 m 的板上. 机柜内部物体的辐射率为 1。

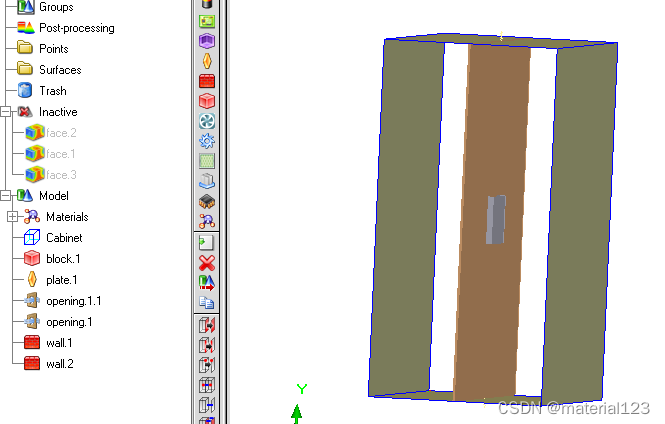

二、建模

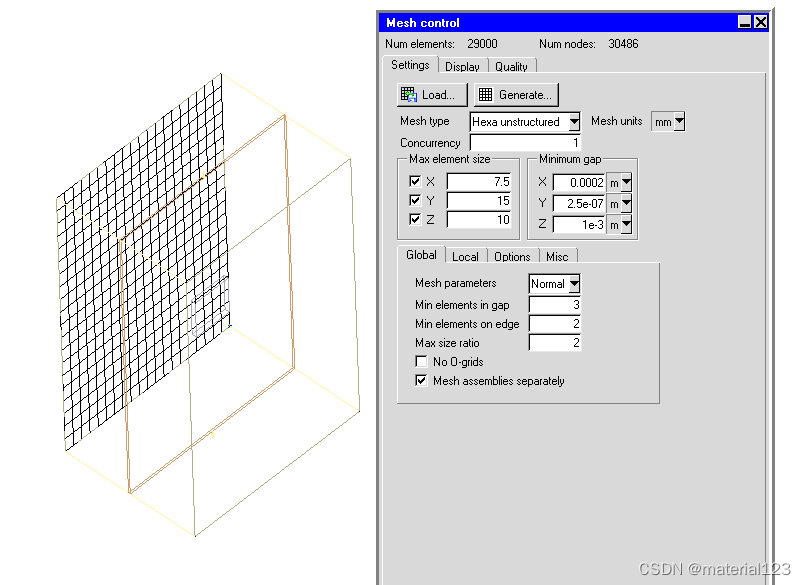

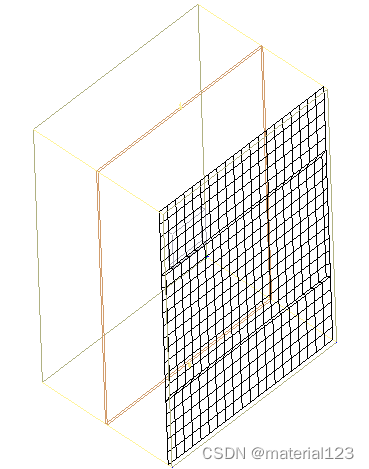

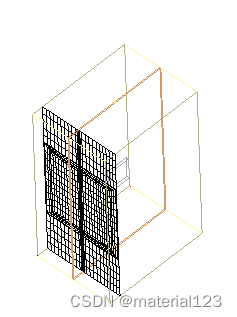

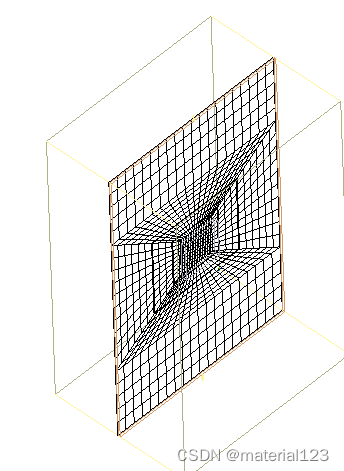

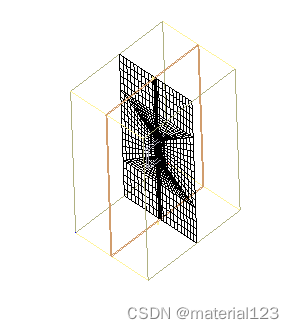

三、网格生成

四、结果后处理

得到的 Reynolds 和 Peclet 数分别是 1.5×10的七次方和0.7 , 所以应该是 laminar.

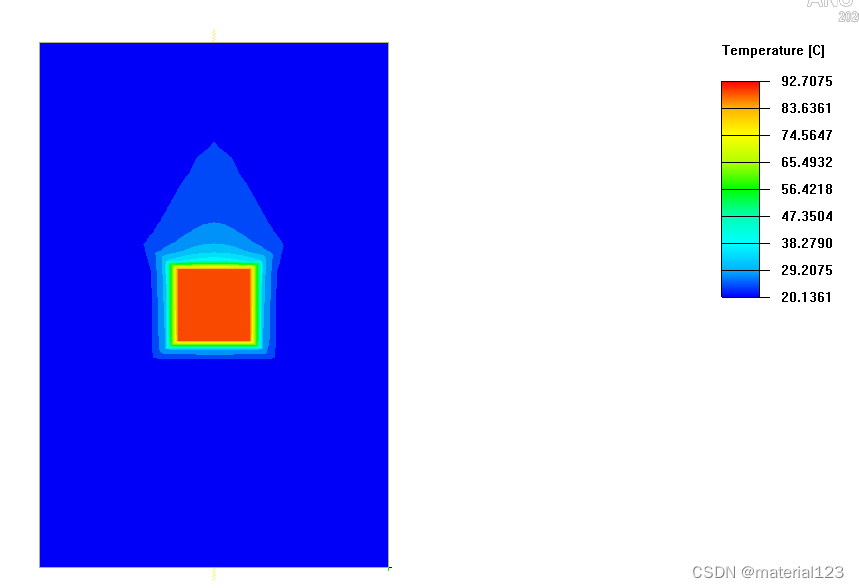

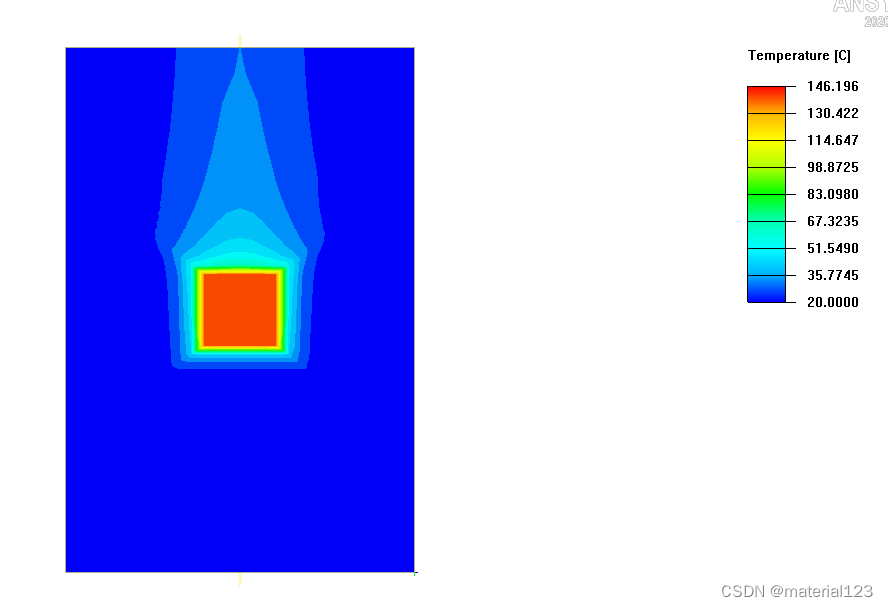

分别进行考虑无辐射和有辐射时的情况，求解两次，得到如下结果。

计算结果显示出考虑辐射后最高温 度下降了约 54°, 因此对该模型来讲辐射是很重要的。
