深度学习核心：循环神经网络 - 原理、实现及在医学时间序列领域的应用

本文详细讲解**循环神经网络（RNN）**及其变体 LSTM 和 GRU 的数学原理、实现细节，以及在医学时间序列分类任务中的应用（以模拟的 心电图（ECG）序列分类 为例，区分正常与异常心跳）。主要内容包括：1）标准RNN的数学原理和时间序列处理机制；2）LSTM通过记忆单元和门控机制解决梯度消失问题；3）GRU作为LSTM的简化版本，计算效率更高；4）应用案例展示如何利用这些模型处理医学时间序列数据（如ECG分类）。文章结合理论公式、结构描述和可视化图表，为读者提供了从基础原理到实际应用的完整知识框架，特别适合深度学习在医疗时序数据分析领域的应用场景。

---

一、循环神经网络原理

1.1 什么是循环神经网络？

循环神经网络（RNN） 是一种专门设计用于处理序列数据的深度学习模型，特别适合时间序列、语音、自然语言处理等任务。RNN 通过在时间步之间共享权重，捕捉序列中的时间依赖关系。

RNN 特点：

• 循环结构：每个时间步的隐藏状态 ${\mathbf{h}}_t$ 依赖于前一时间步的隐藏状态 ${\mathbf{h}}_{t-1}$ 和当前输入 ${\mathbf{x}}_t$。
• 时间依赖：适合建模序列数据（如 ECG 信号的时间序列）。
• 变体：LSTM 和 GRU 解决标准 RNN 的梯度消失问题，适合长序列。

RNN 结构示意图的文本描述：
RNN 结构可以想象为一个时间展开的网络：

• 输入序列：时间序列 ${\mathbf{x}}_1,{\mathbf{x}}_2,\dots ,{\mathbf{x}}_T$（如 ECG 信号的电压值序列）。
• 隐藏层：每个时间步 $t$ 计算隐藏状态 ${\mathbf{h}}_t$，通过循环连接（箭头从 ${\mathbf{h}}_{t-1}$ 到 ${\mathbf{h}}_t$）传递信息。
• 输出层：根据任务生成输出 ${\mathbf{y}}_t$（如分类概率）。
• 标签：每个时间步标注为 ${\mathbf{x}}_t$、${\mathbf{h}}_t$、${\mathbf{y}}_t$，箭头标注权重矩阵 ${\mathbf{W}}_h$、${\mathbf{W}}_x$、${\mathbf{W}}_y$ 和激活函数（如 Tanh）。
• 展开图：时间轴上展开，显示 ${\mathbf{h}}_t=\sigma ({\mathbf{W}}_h{\mathbf{h}}_{t-1}+{\mathbf{W}}_x{\mathbf{x}}_t+\mathbf{b})$。

可视化：

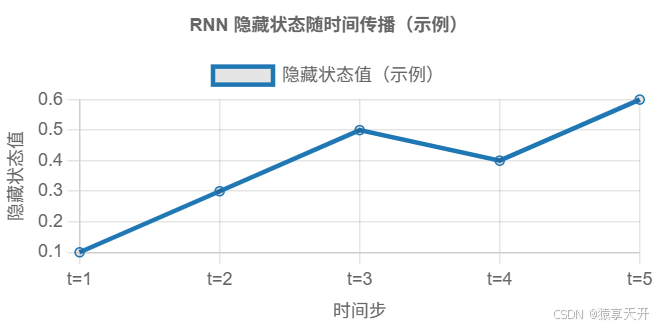

以下 Chart.js 图表展示 RNN 隐藏状态随时间步的传播（以隐藏维度为例）。

{
  "type": "line",
  "data": {
    "labels": ["t=1", "t=2", "t=3", "t=4", "t=5"],
    "datasets": [{
      "label": "隐藏状态值（示例）",
      "data": [0.1, 0.3, 0.5, 0.4, 0.6],
      "borderColor": "#1f77b4",
      "fill": false
    }]
  },
  "options": {
    "scales": {
      "x": {
        "title": {
          "display": true,
          "text": "时间步"
        }
      },
      "y": {
        "title": {
          "display": true,
          "text": "隐藏状态值"
        }
      }
    },
    "plugins": {
      "title": {
        "display": true,
        "text": "RNN 隐藏状态随时间传播（示例）"
      }
    }
  }
}

1.2 标准 RNN 原理

1.2.1 数学原理

标准 RNN 在每个时间步 $t$ 的计算公式为：
$${\mathbf{h}}_t=\sigma ({\mathbf{W}}_h{\mathbf{h}}_{t-1}+{\mathbf{W}}_x{\mathbf{x}}_t+{\mathbf{b}}_h)$$
$${\mathbf{y}}_t={\mathbf{W}}_y{\mathbf{h}}_t+{\mathbf{b}}_y$$

• ${\mathbf{x}}_t\in {\mathbb{R}}^d$：时间步 $t$ 的输入向量。
• ${\mathbf{h}}_t\in {\mathbb{R}}^h$：隐藏状态，捕捉序列信息。
• ${\mathbf{W}}_h\in {\mathbb{R}}^{h\times h}$, ${\mathbf{W}}_x\in {\mathbb{R}}^{h\times d}$, ${\mathbf{W}}_y\in {\mathbb{R}}^{o\times h}$: 权重矩阵。
• ${\mathbf{b}}_h,{\mathbf{b}}_y$: 偏置。
• $\sigma$: 激活函数（如 Tanh 或 ReLU）。
• ${\mathbf{y}}_t\in {\mathbb{R}}^o$: 输出（可进一步通过 Softmax 或 Sigmoid 处理）。

损失函数：
对于分类任务（如 ECG 分类），使用交叉熵损失：
$$L=-\frac{1}{N}\sum _{i=1}^N\sum _{t=1}^T\left[y_{i,t}\log ({\hat{y}}_{i,t})+(1-y_{i,t})\log (1-{\hat{y}}_{i,t})\right]$$

• yi,ty_{i,t}
