python matplotlib工具栏源码探析二之添加、删除内置工具项的案例

从 matplotlib工具栏源码探析一（禁用工具栏、默认工具栏和工具栏管理器三种模式的差异） 一文可知 matplotlib 内置实现了多个工具项的实现，而默认工具栏中的工具项只是其中的一部分，有没有方法直接管理工具栏，添加、删除内置工具项？

matplotlib内置的工具项

由源码可知， matplotlib.backend_tools.default_tools 变量为字典类型，实例化了基于 matplotlib.backend_tools.ToolBase 类定义的内置工具项。

源码

​
    default_tools = {'home': ToolHome, 'back': ToolBack, 'forward': ToolForward,
         'zoom': ToolZoom, 'pan': ToolPan,
         'subplots': 'ToolConfigureSubplots',
         'save': 'ToolSaveFigure',
         'grid': ToolGrid,
         'grid_minor': ToolMinorGrid,
         'fullscreen': ToolFullScreen,
         'quit': ToolQuit,
         'quit_all': ToolQuitAll,
         'allnav': _ToolEnableAllNavigation,
         'nav': _ToolEnableNavigation,
         'xscale': ToolXScale,
         'yscale': ToolYScale,
         'position': ToolCursorPosition,
         _views_positions: ToolViewsPositions,
         'cursor': 'ToolSetCursor',
         'rubberband': 'ToolRubberband',
         'help': 'ToolHelp',
         'copy': 'ToolCopyToClipboard',
         }

验证

​
    import matplotlib.pyplot as plt
    import matplotlib as mpl
    from pprint import pprint

    plt.rcParams['toolbar'] = 'toolmanager'
    fig = plt.gcf()
    pprint(mpl.backend_tools.default_tools)

输出

{'allnav': <class 'matplotlib.backend_tools.ToolEnableAllNavigation'>, 'back': <class 'matplotlib.backend_tools.ToolBack'>, 'copy': 'ToolCopyToClipboard', 'cursor': 'ToolSetCursor', 'forward': <class 'matplotlib.backend_tools.ToolForward'>, 'fullscreen': <class 'matplotlib.backend_tools.ToolFullScreen'>, 'grid': <class 'matplotlib.backend_tools.ToolGrid'>, 'grid_minor': <class 'matplotlib.backend_tools.ToolMinorGrid'>, 'help': 'ToolHelp', 'home': <class 'matplotlib.backend_tools.ToolHome'>, 'nav': <class 'matplotlib.backend_tools.ToolEnableNavigation'>, 'pan': <class 'matplotlib.backend_tools.ToolPan'>, 'position': <class 'matplotlib.backend_tools.ToolCursorPosition'>, 'quit': <class 'matplotlib.backend_tools.ToolQuit'>, 'quit_all': <class 'matplotlib.backend_tools.ToolQuitAll'>, 'rubberband': 'ToolRubberband', 'save': 'ToolSaveFigure', 'subplots': 'ToolConfigureSubplots', 'viewpos': <class 'matplotlib.backend_tools.ToolViewsPositions'>, 'xscale': <class 'matplotlib.backend_tools.ToolXScale'>, 'yscale': <class 'matplotlib.backend_tools.ToolYScale'>, 'zoom': <class 'matplotlib.backend_tools.ToolZoom'>}

使用工具栏管理器管理内置工具项

由源码可知默认工具栏模式 toolbar2 模式没有提供添加、删除工具项的接口。因此，管理工具栏需要使用工具栏管理器模式 toolmanager ，与该模式相关的重要定义有：

• matplotlib.backend_bases.ToolContainerBase(toolmanager) 类：工具栏容器的基类，定义了工具栏编辑的方法。构造函数参数为 toolmanager ，表示工具栏容器容纳的工具栏。

• matplotlib.backend_managers.ToolManager(figure=None) 类：管理用户触发工具栏工具项按钮而产生的动作。 matplotlib.backend_tools.ToolBase 类：所有工具栏工具项的基类，所有工具项均由 matplotlib.backend_managers.ToolManager 实例化。

• matplotlib.backend_tools.default_tools 变量：字典类型，实例化基于 matplotlib.backend_tools.ToolBase 类定义的内置工具项。

• matplotlib.backend_tools.default_toolbar_tools 变量：嵌套列表，以类似格式 [[分组1, [工具1, 工具2 ...]], [分组2, [...]]] 定义工具栏布局。

• matplotlib.backend_tools.add_tools_to_container 函数：设置 toolbarmanager 模式默认工具栏。

使用系统函数实现添加工具项

根据源码可知， matplotlib.backend_tools.add_tools_to_container 函数可以设置 toolbarmanager 模式默认工具栏。

案例

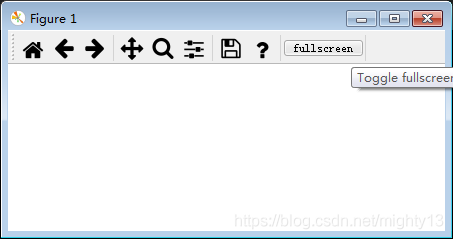

案例说明：为工具栏添加 全屏切换 工具项。

​
    import matplotlib.pyplot as plt
    import matplotlib as mpl

    plt.rcParams['toolbar'] = 'toolmanager'
    fig = plt.gcf()
    # 通过mpl.backend_tools.add_tools_to_container函数添加工具项
    mpl.backend_tools.add_tools_to_container(fig.canvas.manager.toolbar, tools=[['foo', [ 'fullscreen']]])
    plt.show()

案例解析： add_tools_to_container 函数有两个参数 container 和 tools ，由源码可知 container 参数的值应为 fig.canvas.manager.toolbar ， tools 参数按照 [[分组1, [工具1, 工具2 ...]], [分组2, [...]]] 格式取值。

使用工具栏管理器实现添加、删除内置工具项

根据源码可知：

添加内置工具项有两种方法

• toolbar 对象可以通过 add_tool 方法添加内置工具项，参数为 name 和 tool ， name 为工具项的名称， tool 为添加的工具项对应的类或者字符串。

• toolbar 对象可以通过 add_toolitem 方法添加内置工具项，参数为 name 、 group 、 position 、 image_file 、 description 和 toggle ， name 为工具项的名称， group 为工具项所在组， position 为工具项在组中的位置，取值为列表索引，一般取 -1 即在所在组末尾追加，设置为 0 即在所在组的首位， image_file 为工具项图像，值为字符串， description 为工具项描述， toggle 为是否为切换式工具项，布尔值。

• 删除内置工具项有两种方法

• toolbar 对象可以通过 remove_toolitem 方法删除内置工具项，参数为 name ，即工具项的名称。

• toolmanager 对象可以通过 remove_tool 方法删除内置工具项，参数为 name ，即工具项的名称。

案例

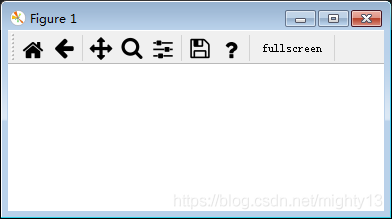

案例说明：删除 向前 工具项，添加 全屏切换 工具项。

​
    import matplotlib.pyplot as plt
    import matplotlib as mpl

    plt.rcParams['toolbar'] = 'toolmanager'
    fig = plt.gcf()

    fig.canvas.manager.toolmanager.remove_tool('forward')
    fig.canvas.manager.toolbar.remove_toolitem('back')
    fig.canvas.manager.toolbar.add_tool('quit', 'foo')
    fig.canvas.manager.toolbar.add_toolitem('fullscreen', 'foo', -1,'fullscreen','fullscreen',False)

    plt.show()

总结

通过工具栏管理器添加、删除内置工具项的方法很多种，需要注意调用对象、方法、参数，阅读下面的 matplotlib 源码可能会有所启发。

相关源码

matplotlib.backends.backend_qt5 模块

​
    class FigureManagerQT(FigureManagerBase):
     self.toolbar = self._get_toolbar(self.canvas, self.window)

     if self.toolmanager:
      backend_tools.add_tools_to_manager(self.toolmanager)
      if self.toolbar:
       backend_tools.add_tools_to_container(self.toolbar)

     if self.toolbar:
      self.window.addToolBar(self.toolbar)
      tbs_height = self.toolbar.sizeHint().height()
     else:
      tbs_height = 0

​
     def _get_toolbar(self, canvas, parent):
      # must be inited after the window, drawingArea and figure
      # attrs are set
      if matplotlib.rcParams['toolbar'] == 'toolbar2':
       toolbar = NavigationToolbar2QT(canvas, parent, True)
      elif matplotlib.rcParams['toolbar'] == 'toolmanager':
       toolbar = ToolbarQt(self.toolmanager, self.window)
      else:
       toolbar = None
      return toolbar

​
     class ToolbarQt(ToolContainerBase, QtWidgets.QToolBar):
     def __init__(self, toolmanager, parent):
      ToolContainerBase.__init__(self, toolmanager)
      QtWidgets.QToolBar.__init__(self, parent)
      self.setAllowedAreas(
       QtCore.Qt.TopToolBarArea | QtCore.Qt.BottomToolBarArea)
      message_label = QtWidgets.QLabel("")
      message_label.setAlignment(
       QtCore.Qt.AlignRight | QtCore.Qt.AlignVCenter)
      message_label.setSizePolicy(
       QtWidgets.QSizePolicy(QtWidgets.QSizePolicy.Expanding,
             QtWidgets.QSizePolicy.Ignored))
      self._message_action = self.addWidget(message_label)
      self._toolitems = {}
      self._groups = {}

     def add_toolitem(
       self, name, group, position, image_file, description, toggle):

      button = QtWidgets.QToolButton(self)
      if image_file:
       button.setIcon(NavigationToolbar2QT._icon(self, image_file))
      button.setText(name)
      if description:
       button.setToolTip(description)

      def handler():
       self.trigger_tool(name)
      if toggle:
       button.setCheckable(True)
       button.toggled.connect(handler)
      else:
       button.clicked.connect(handler)

      self._toolitems.setdefault(name, [])
      self._add_to_group(group, name, button, position)
      self._toolitems[name].append((button, handler))

     def _add_to_group(self, group, name, button, position):
      gr = self._groups.get(group, [])
      if not gr:
       sep = self.insertSeparator(self._message_action)
       gr.append(sep)
      before = gr[position]
      widget = self.insertWidget(before, button)
      gr.insert(position, widget)
      self._groups[group] = gr

     def toggle_toolitem(self, name, toggled):
      if name not in self._toolitems:
       return
      for button, handler in self._toolitems[name]:
       button.toggled.disconnect(handler)
       button.setChecked(toggled)
       button.toggled.connect(handler)

     def remove_toolitem(self, name):
      for button, handler in self._toolitems[name]:
       button.setParent(None)
      del self._toolitems[name]

     def set_message(self, s):
      self.widgetForAction(self._message_action).setText(s

matplotlib.backend_tools 模块

​
    def add_tools_to_container(container, tools=default_toolbar_tools):
     """
     Add multiple tools to the container.

     Parameters
     ----------
     container : Container
      `backend_bases.ToolContainerBase` object that will get the tools added.
     tools : list, optional
      List in the form ``[[group1, [tool1, tool2 ...]], [group2, [...]]]``
      where the tools ``[tool1, tool2, ...]`` will display in group1.
      See `add_tool` for details.
     """

     for group, grouptools in tools:
      for position, tool in enumerate(grouptools):
       container.add_tool(tool, group, position)

    def add_tools_to_manager(toolmanager, tools=default_tools):
     """
     Add multiple tools to a `.ToolManager`.

     Parameters
     ----------
     toolmanager : `.backend_managers.ToolManager`
      Manager to which the tools are added.
     tools : {str: class_like}, optional
      The tools to add in a {name: tool} dict, see `add_tool` for more
      info.
     """

     for name, tool in tools.items():
      toolmanager.add_tool(name, tool)
