关于用户认证实验

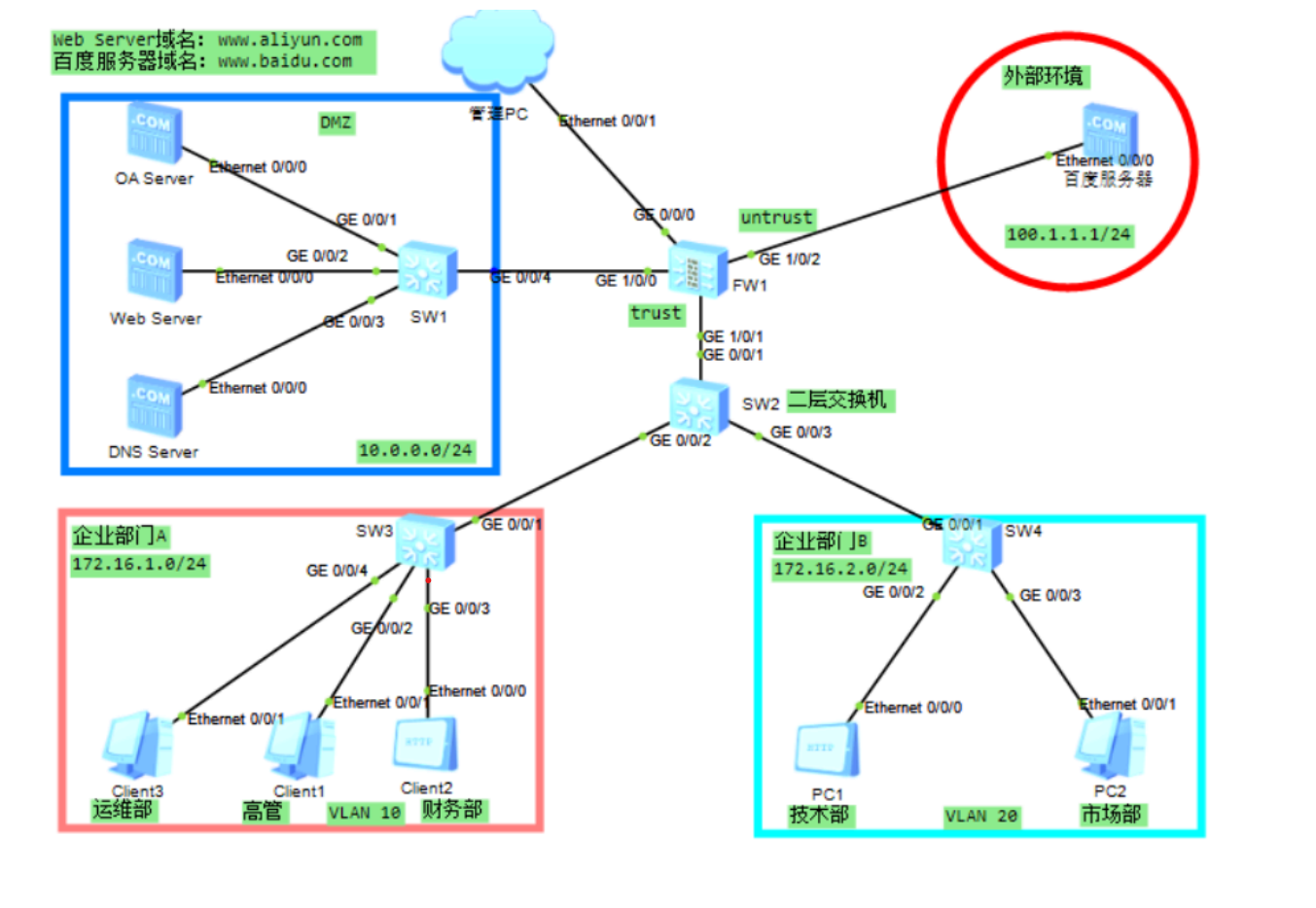

拓扑图

第一步：先开启防火墙

第二步：sw2配置：

[sw2]  vlan  batch 10 20

interface GigabitEthernet0/0/2
port link-type access
port default vlan 10

interface GigabitEthernet0/0/3
port link-type access
port default vlan 20

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 to 20

[sw2]  vlan  batch 10 20

interface GigabitEthernet0/0/2
port link-type access
port default vlan 10

interface GigabitEthernet0/0/3
port link-type access
port default vlan 20

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 to 20

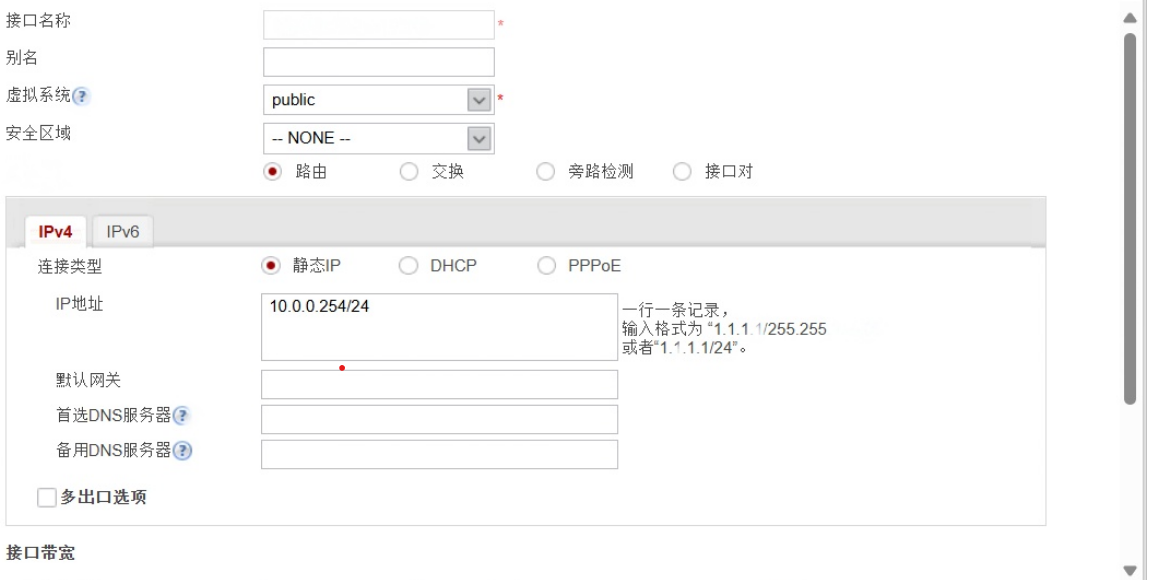

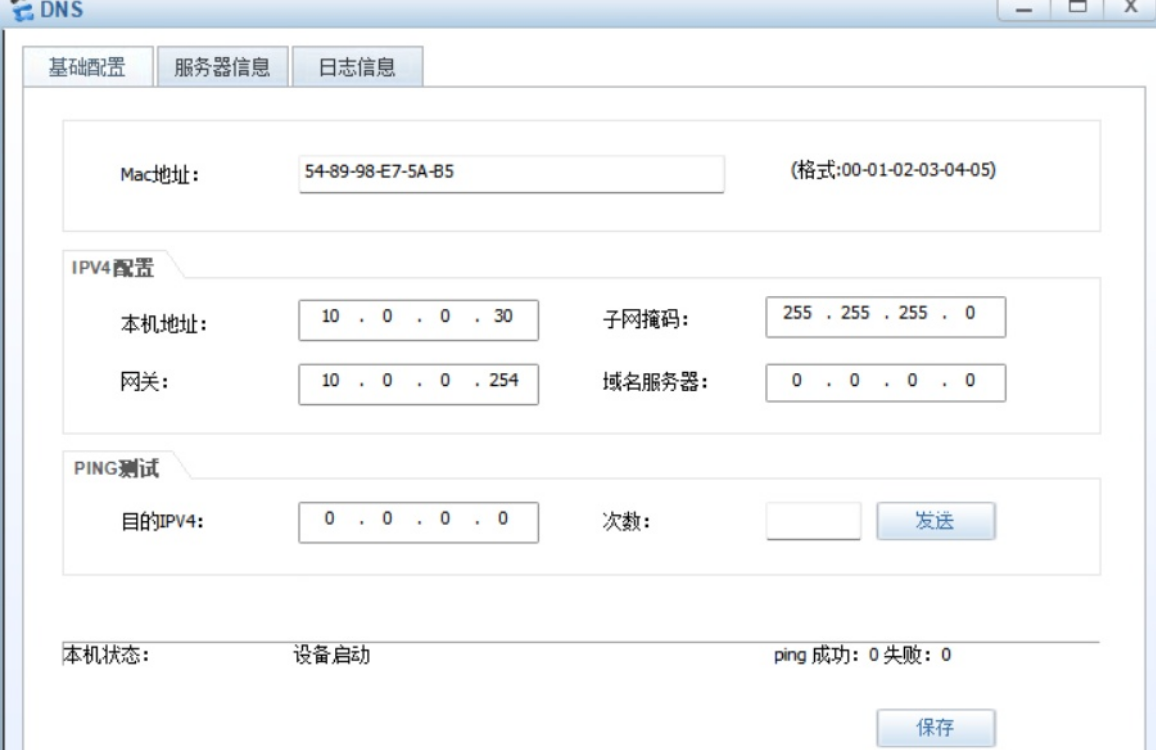

在配置所有ip地址

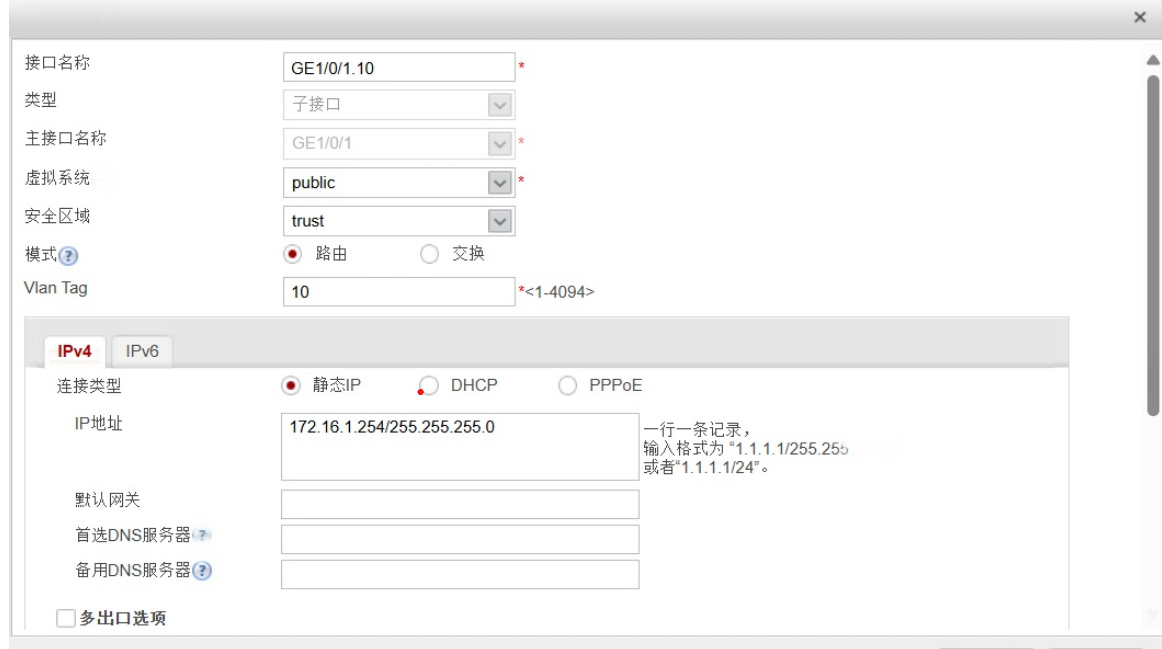

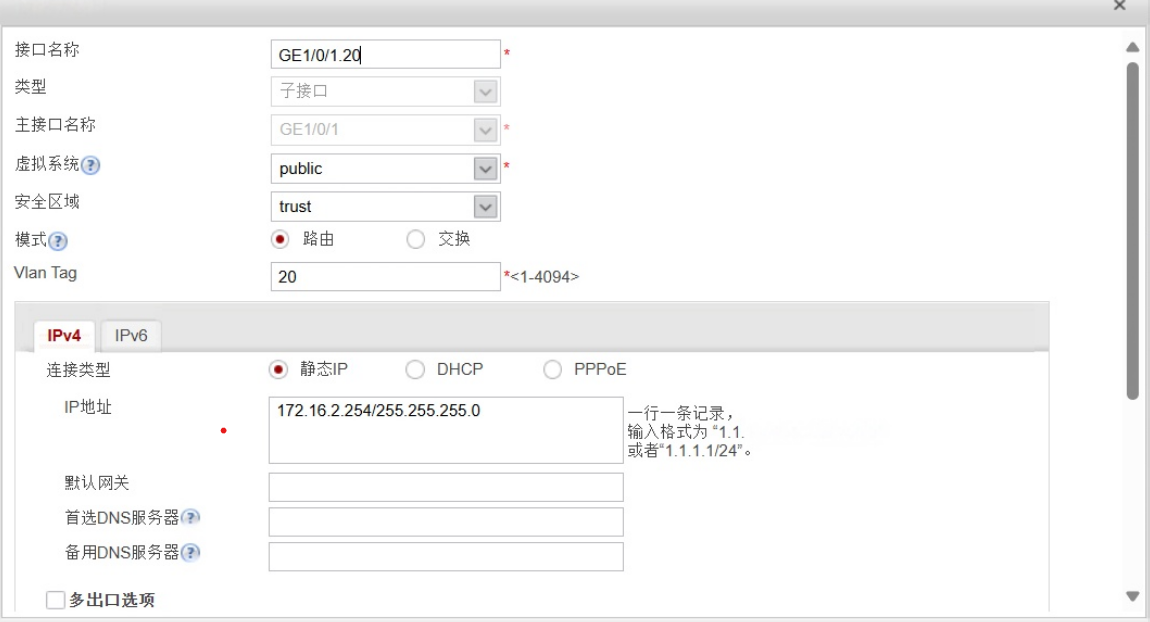

FW:

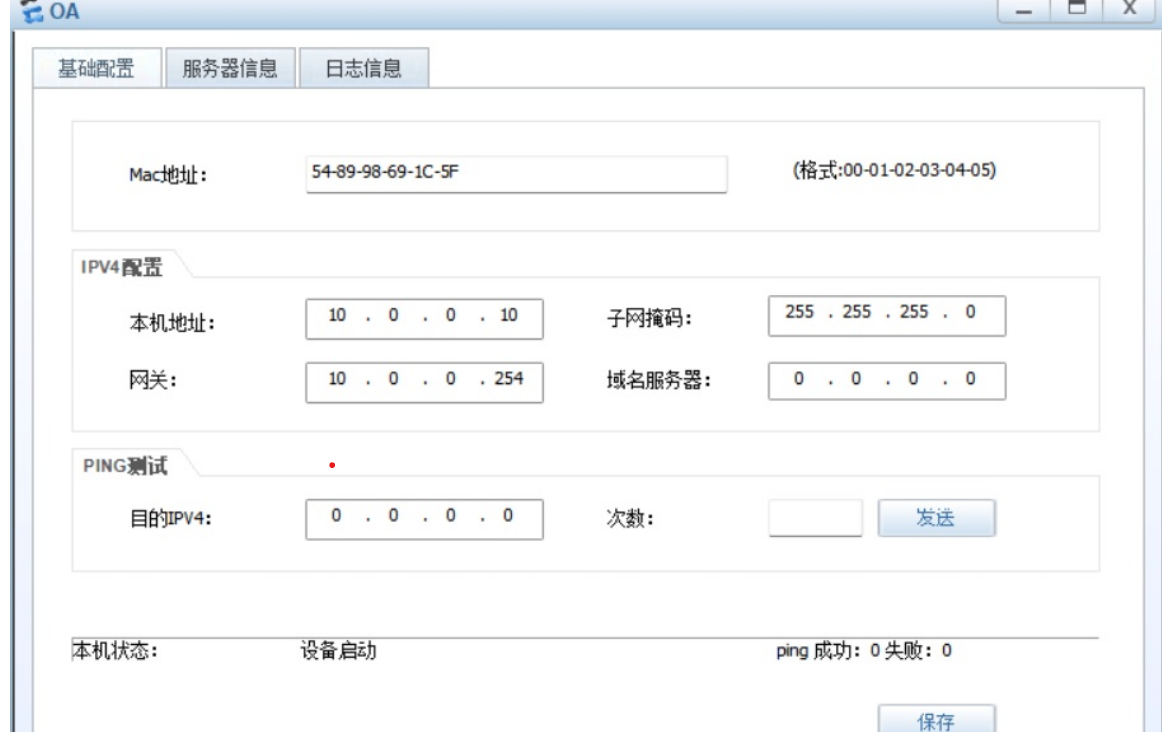

OA服务器：

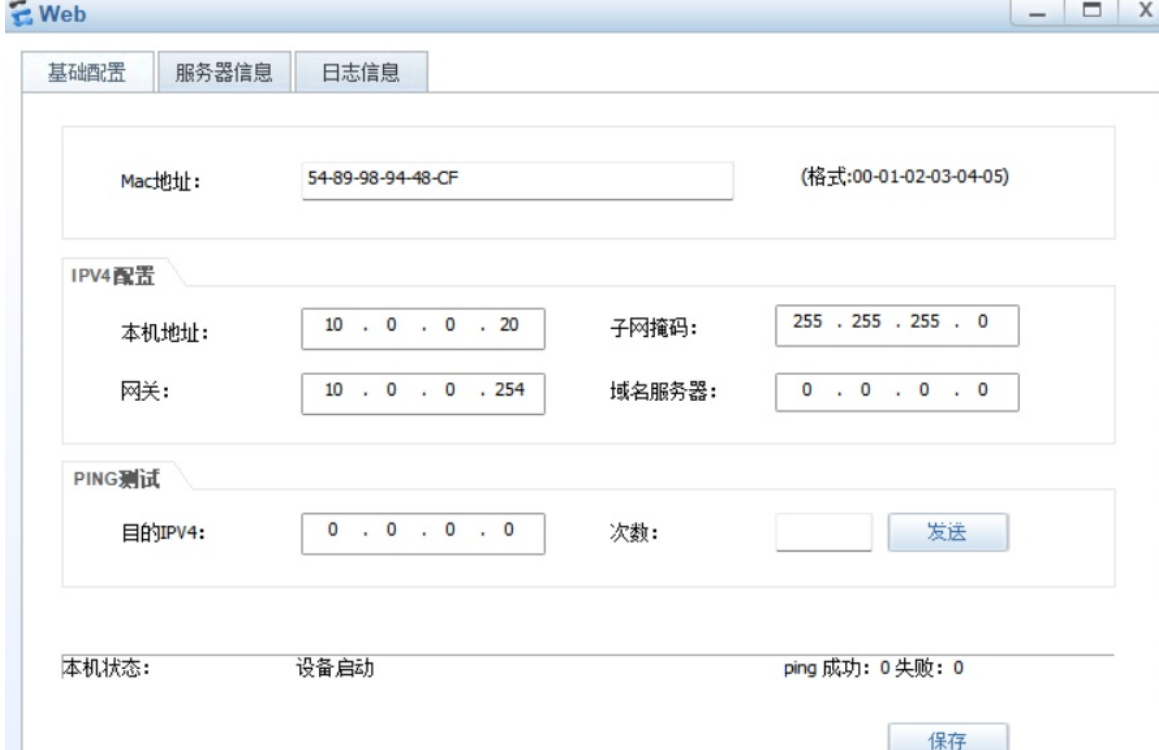

web服务器：

server:

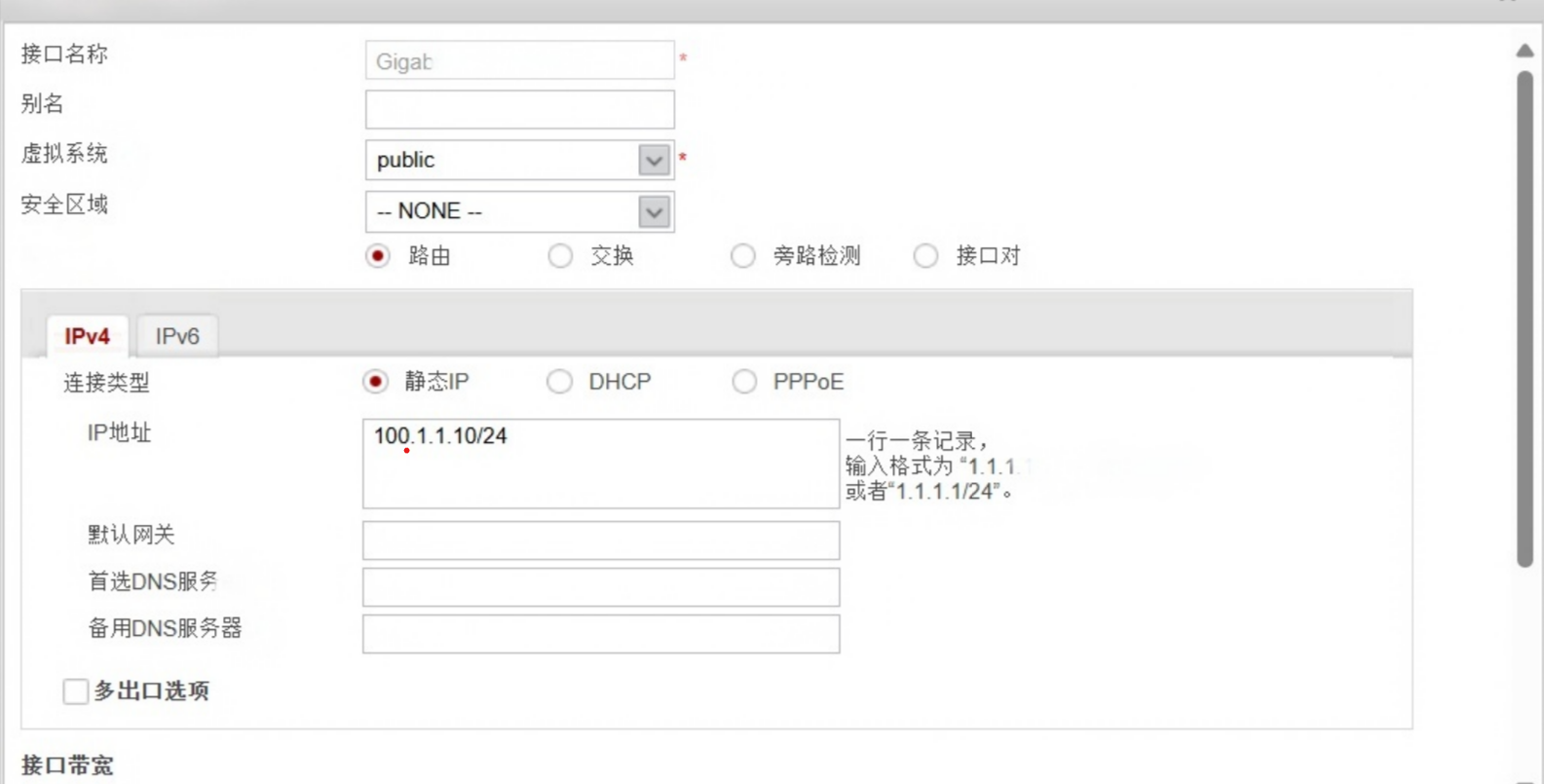

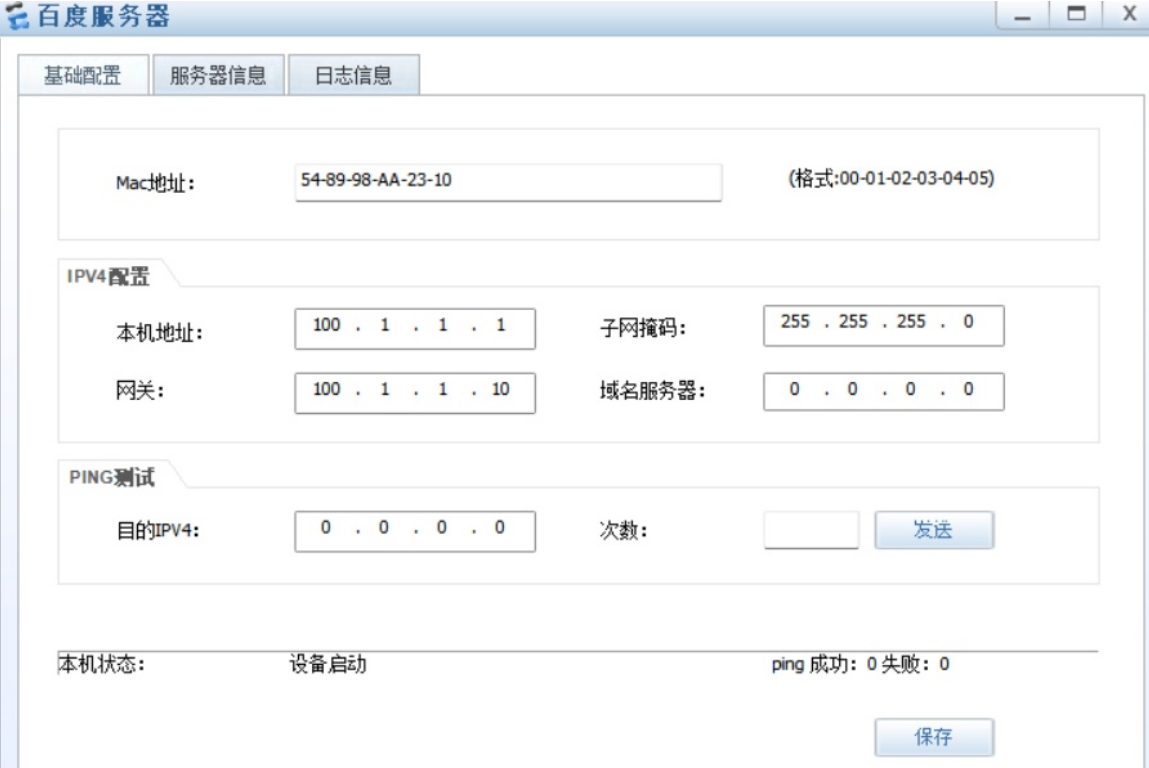

百度服务器：

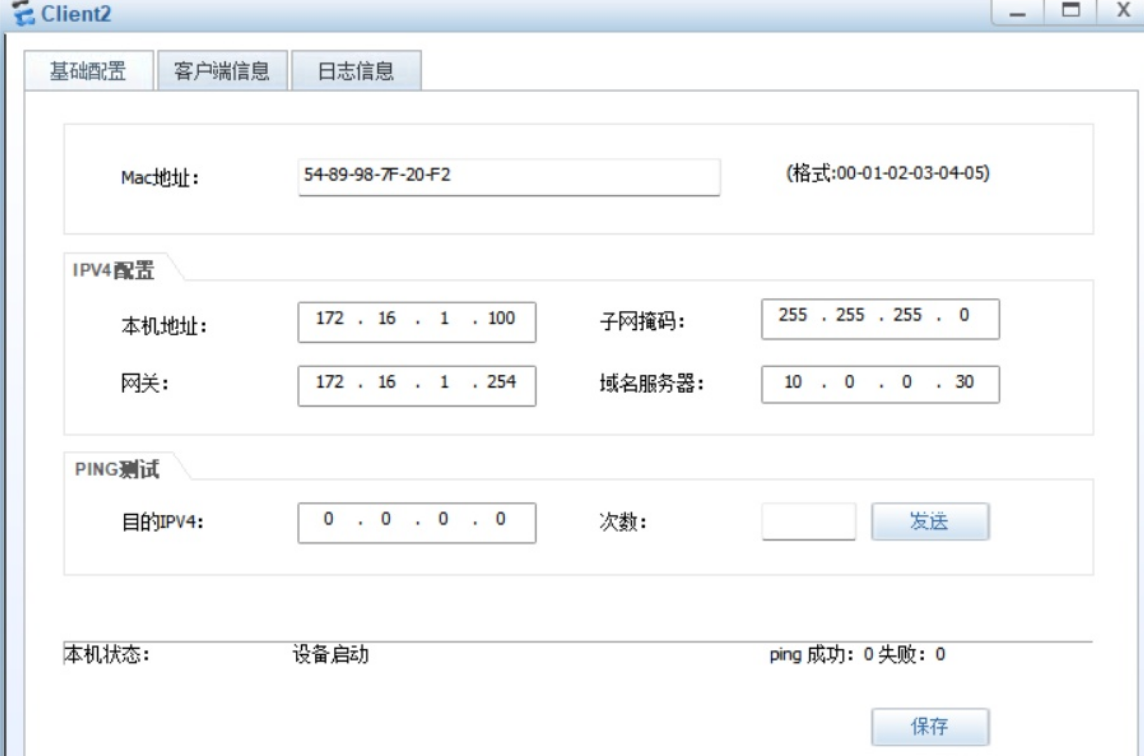

clinet2:

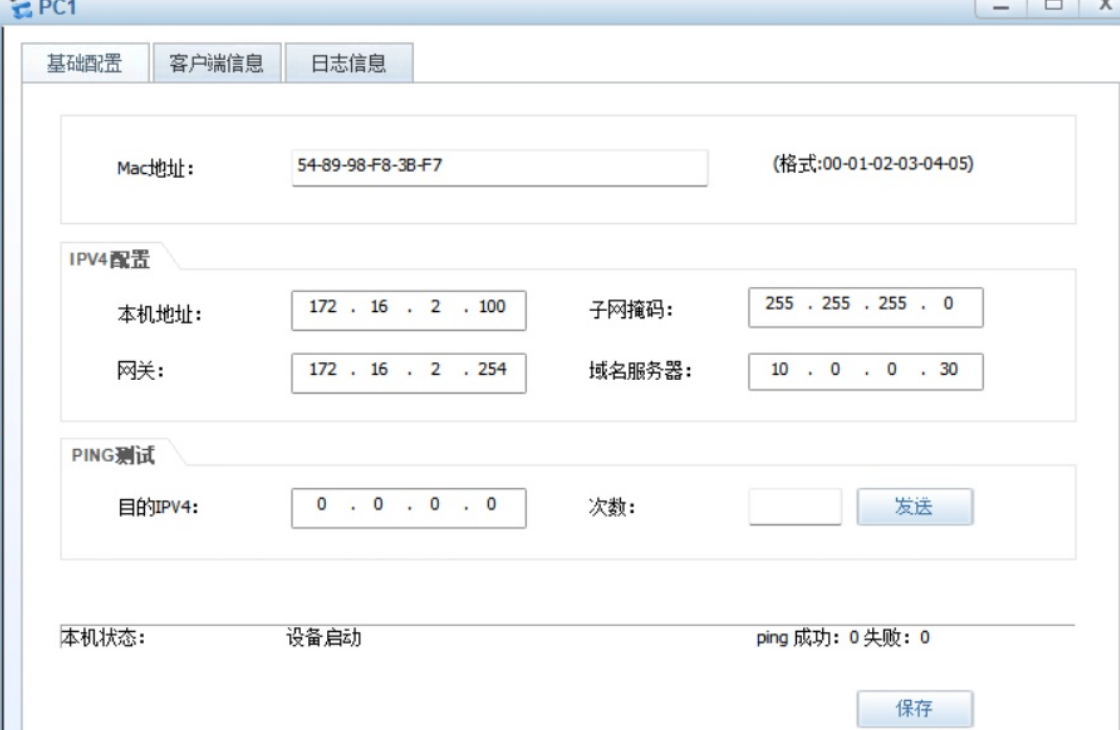

pc1:

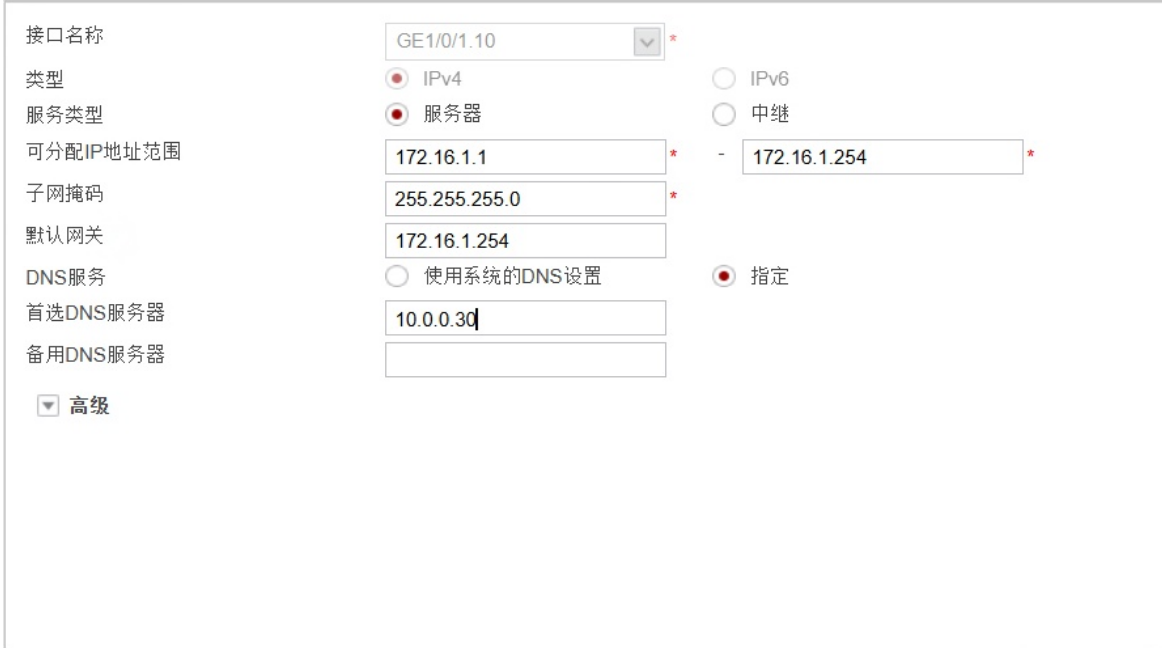

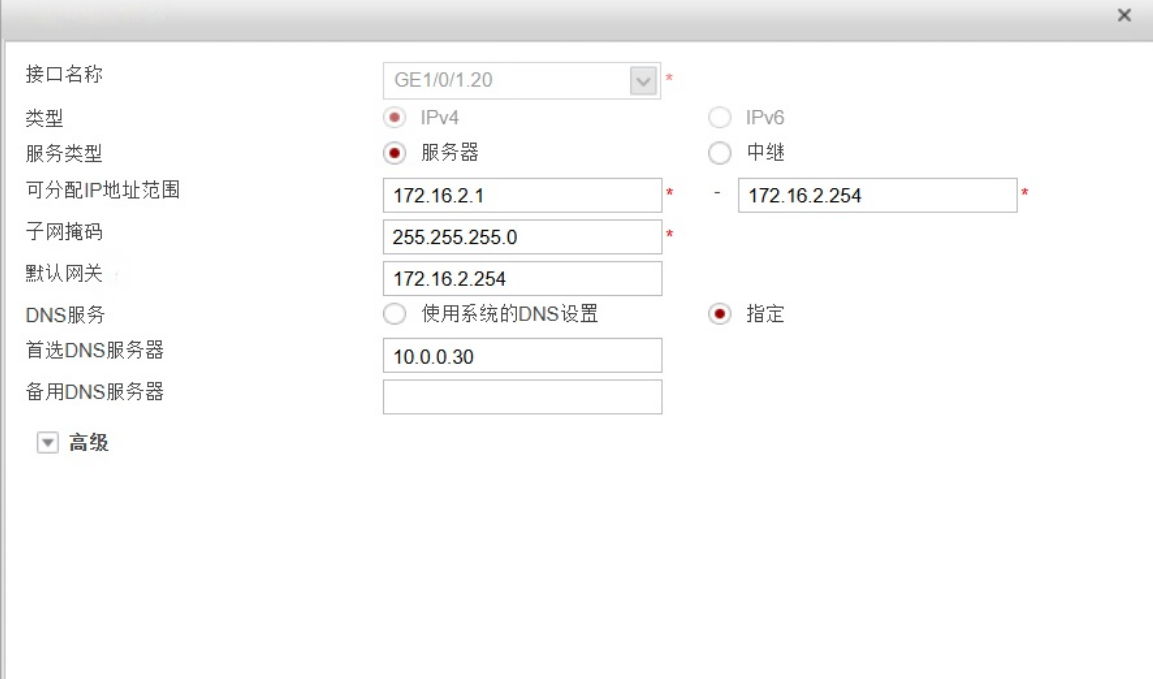

第三步：配置DHCP协议，要求如下：

在 FW 上启动 DHCP 功能，并配置不同的全局地址池，为接入网络的终端设备分配 IP 地址。 Client1 、 Client3 和 PC2 通过 DHCP 获取地址信息。 Client2 和 PC1 手工静态配置。 Client1 必须通过 DHCP 获取 172.16.1.90/24 地址。

[USG60oovl-GigabitEthernetl/0/l.l]dhcp select interface
USG6000vl-GigabitEthernetl/0/1.ljint gl/0/1.2
[USG6000vl-GigabitEthernetl/0/l.2]dh
[USG6000vl-GigabitEthernetl/0/l.2]dhcp se
[USG600ovl-GigabitEthernetl/0/l.2]dhcp select i
[USG600ovl-GigabitEthernetl/0/l.2]dhcp select interface
AI生成项目

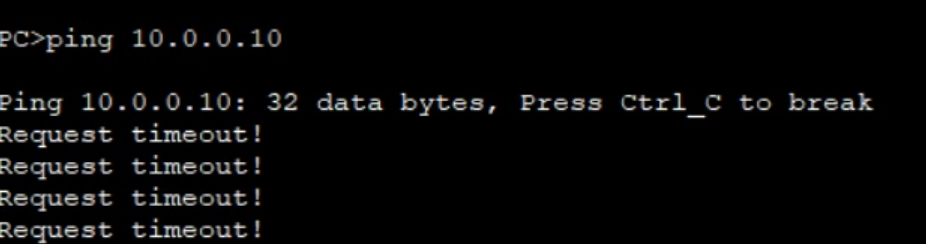

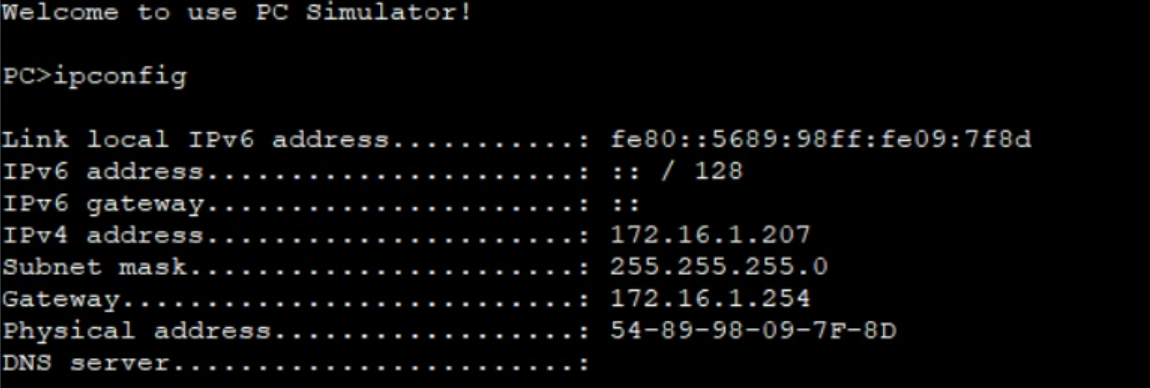

进行测试：

修改:



保留ip地址：

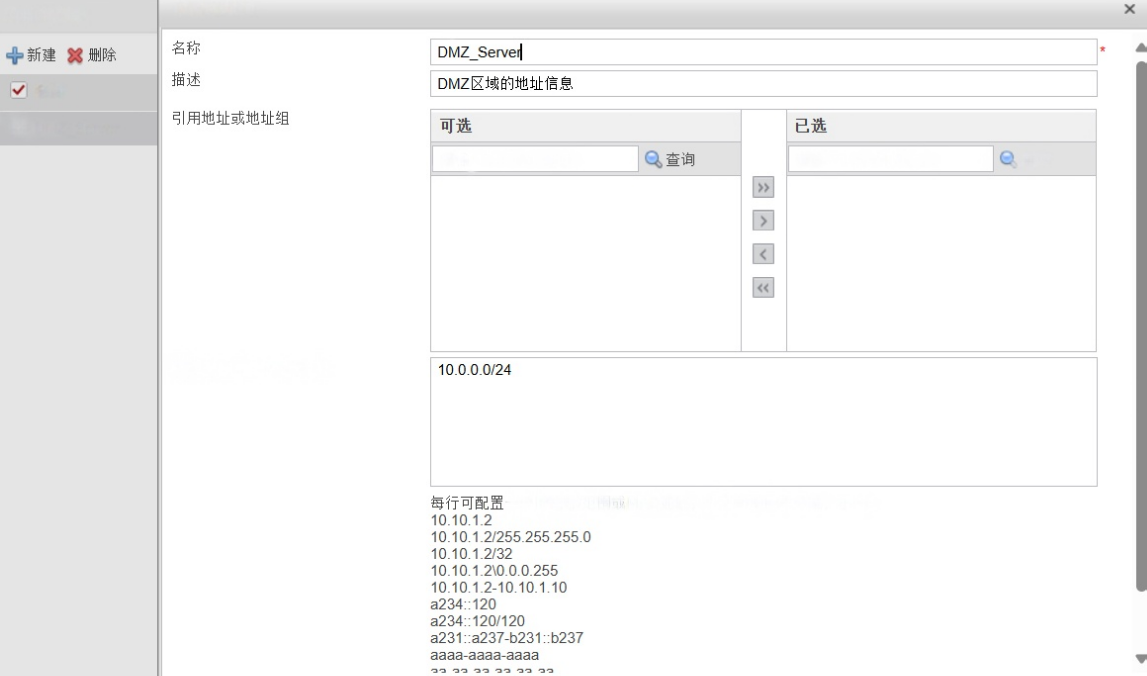

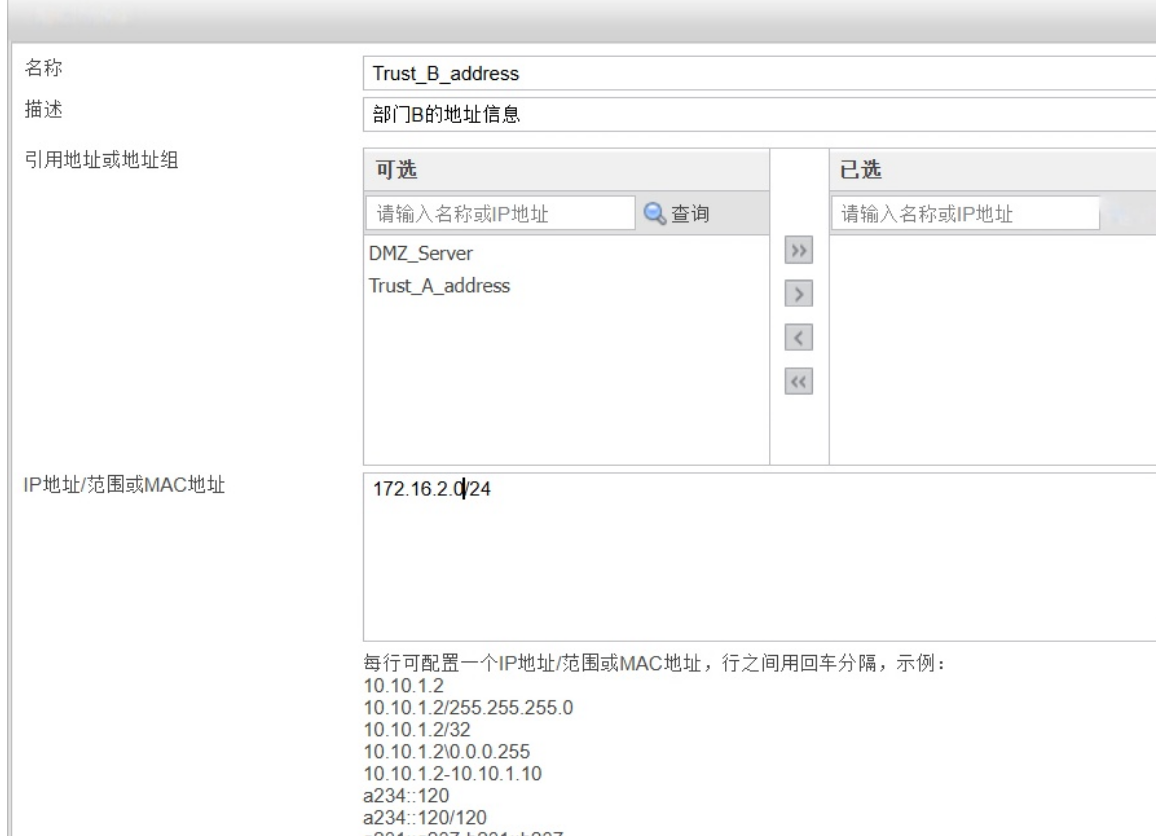

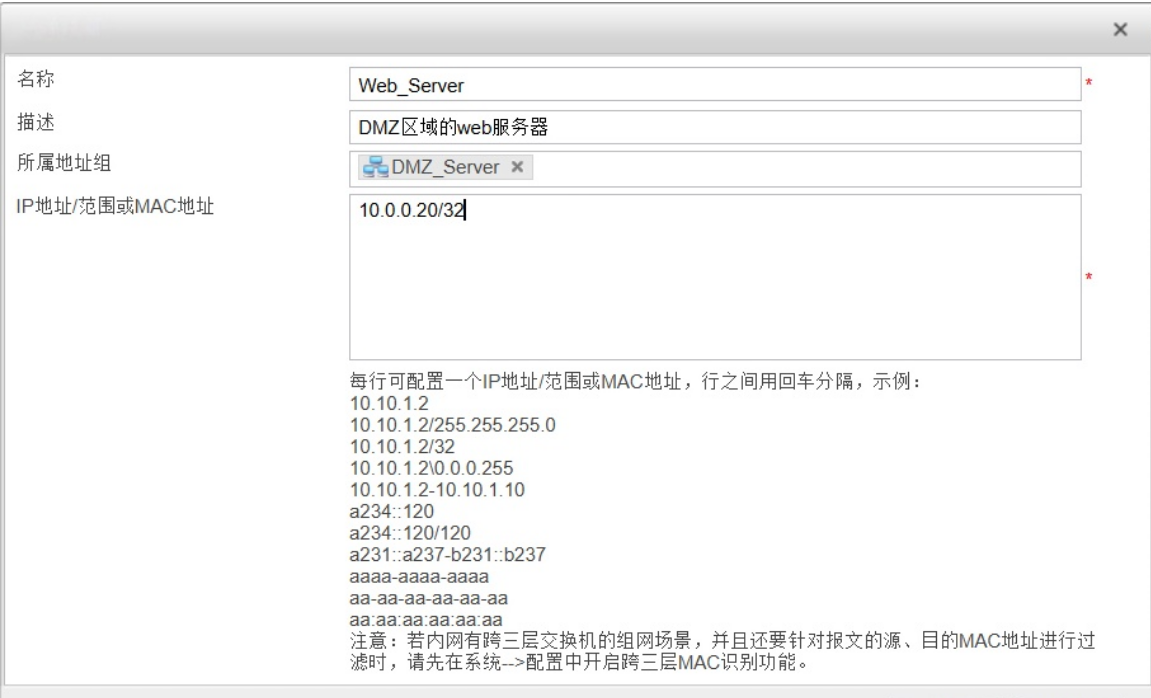

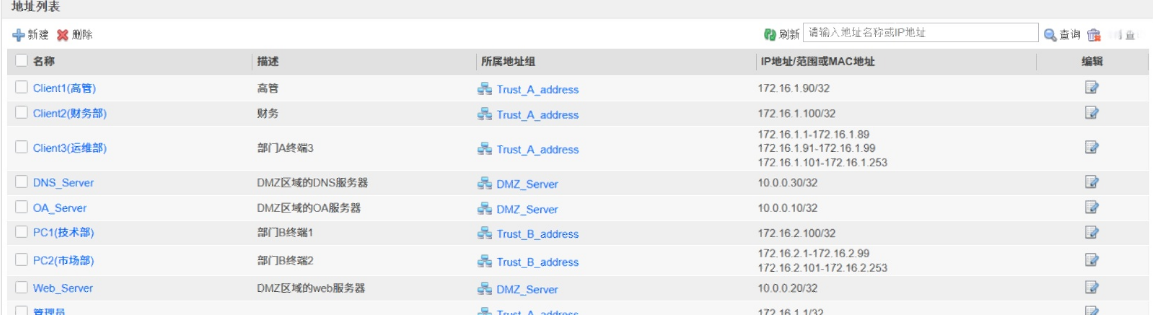

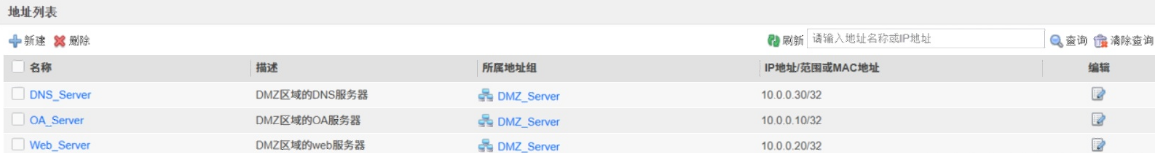

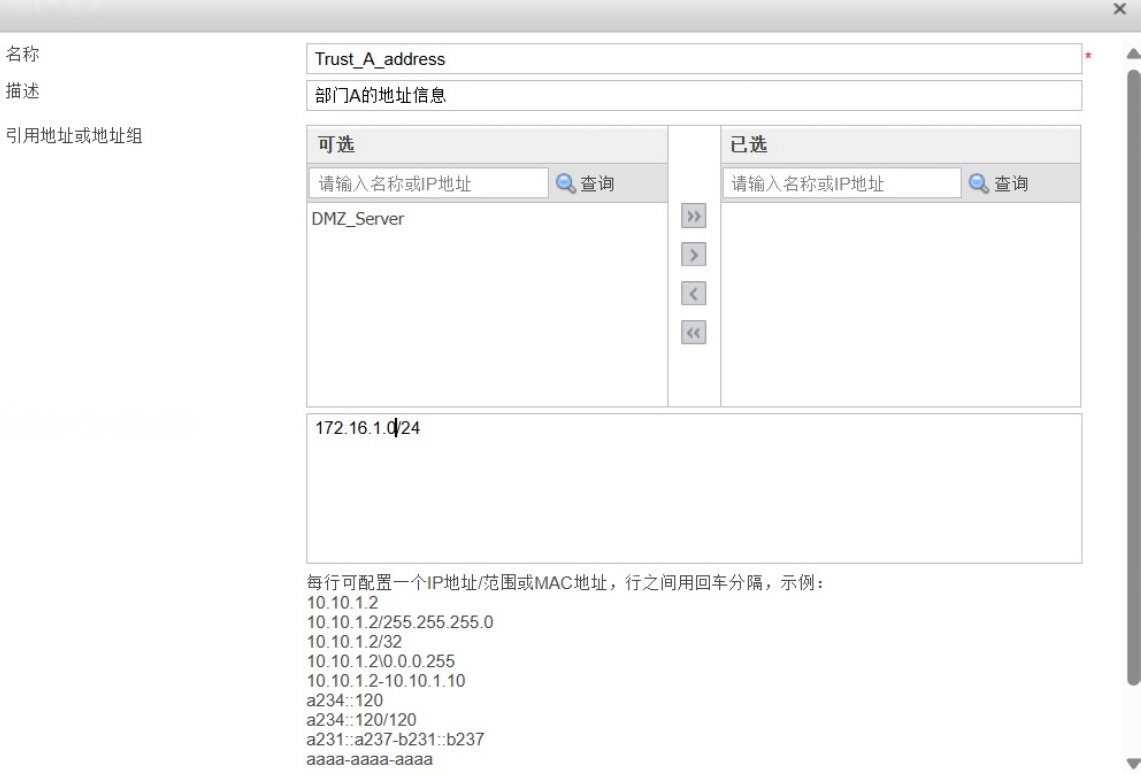

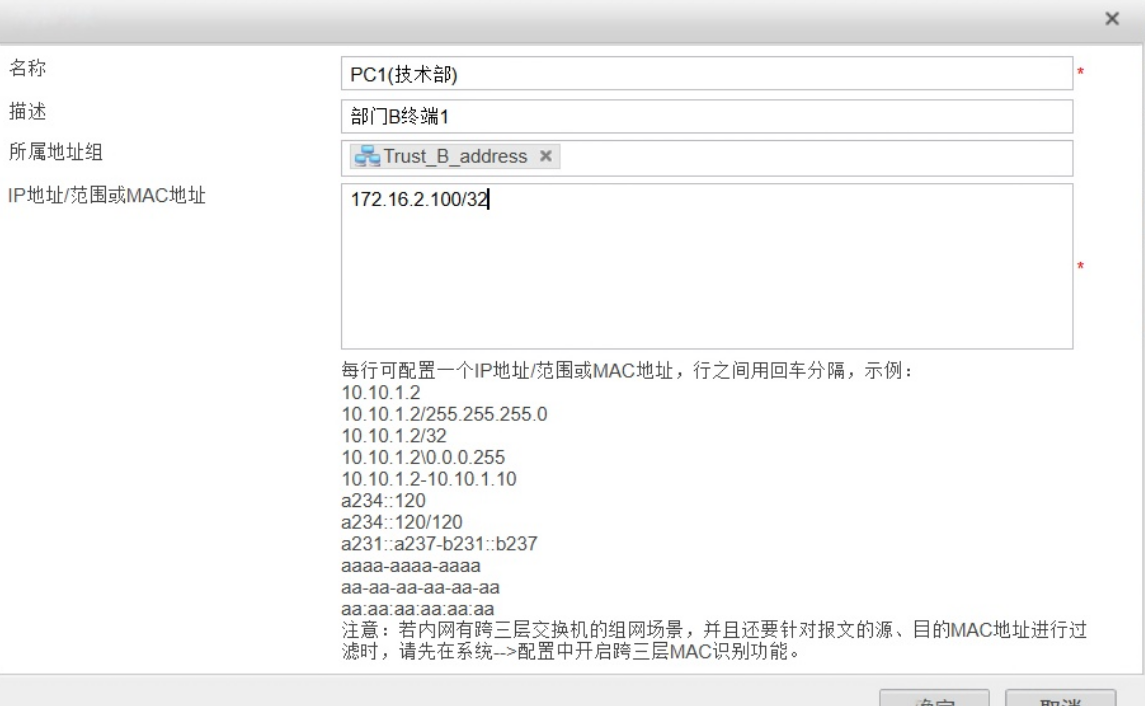

防火墙地址组信息：

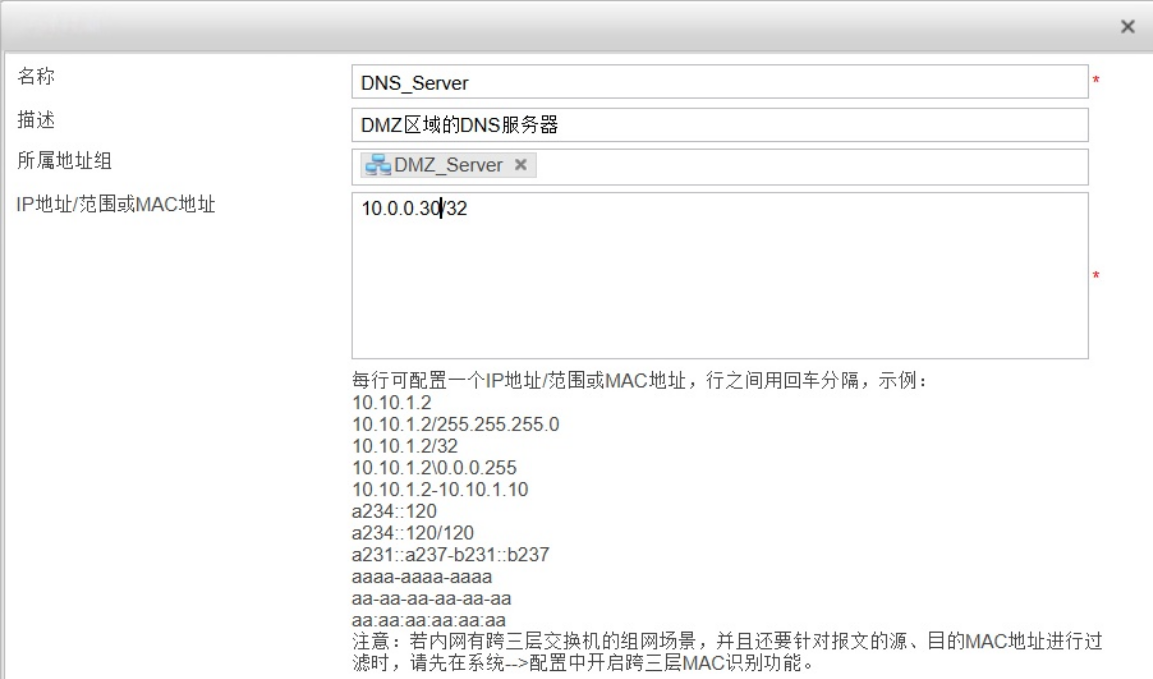

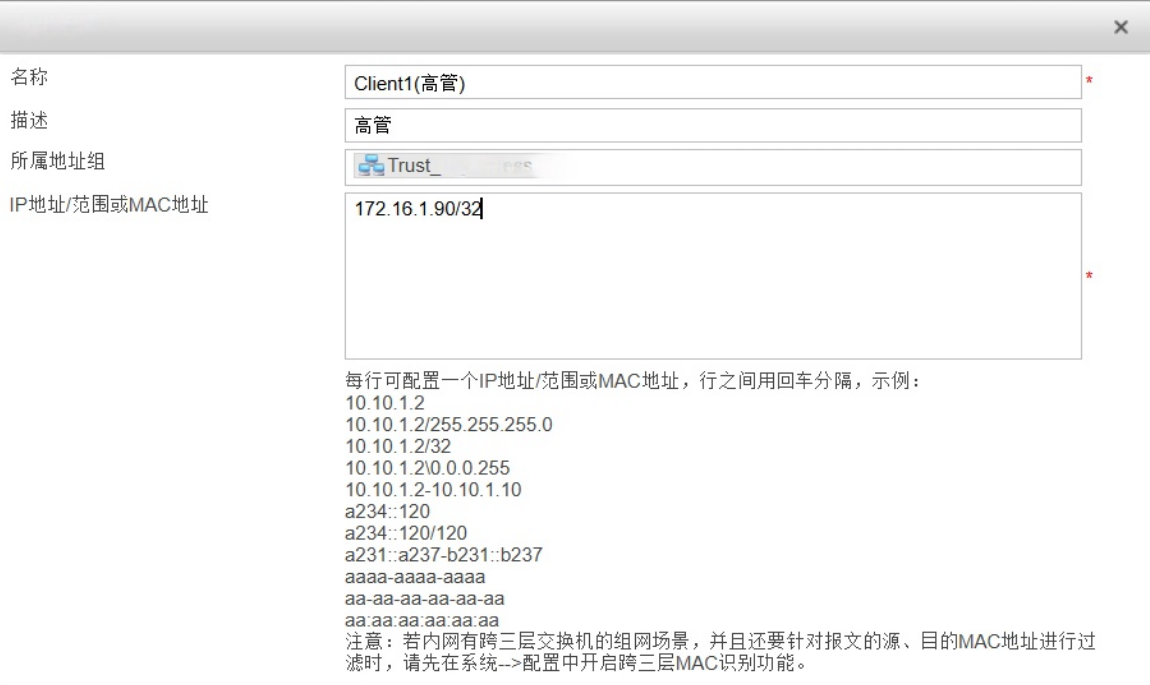

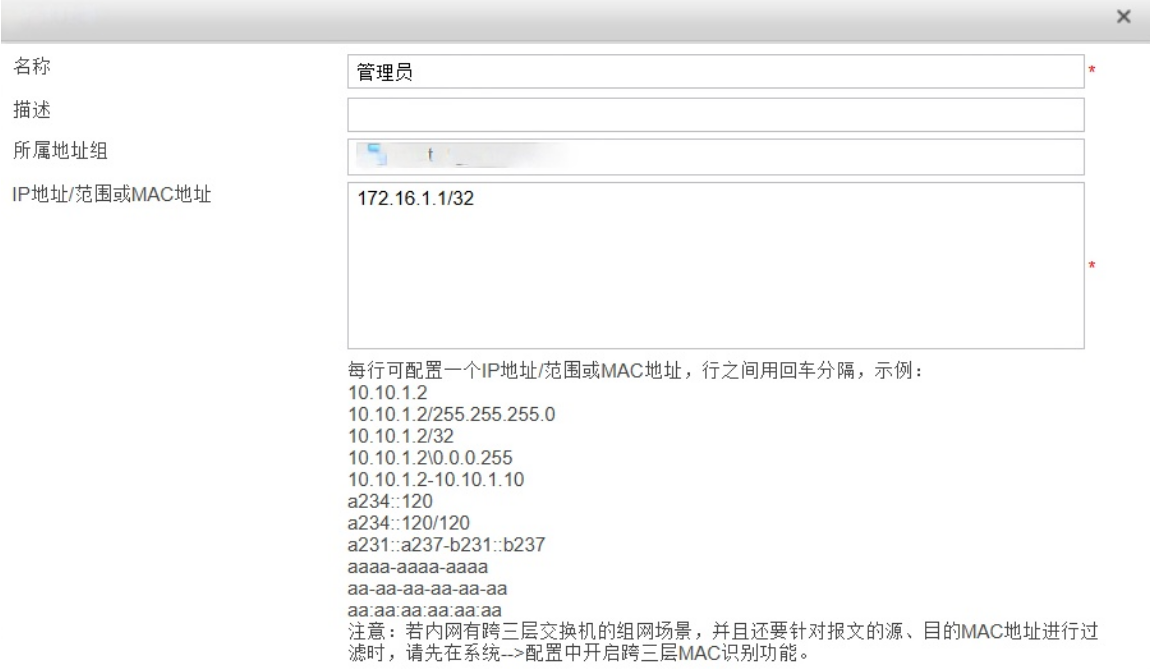

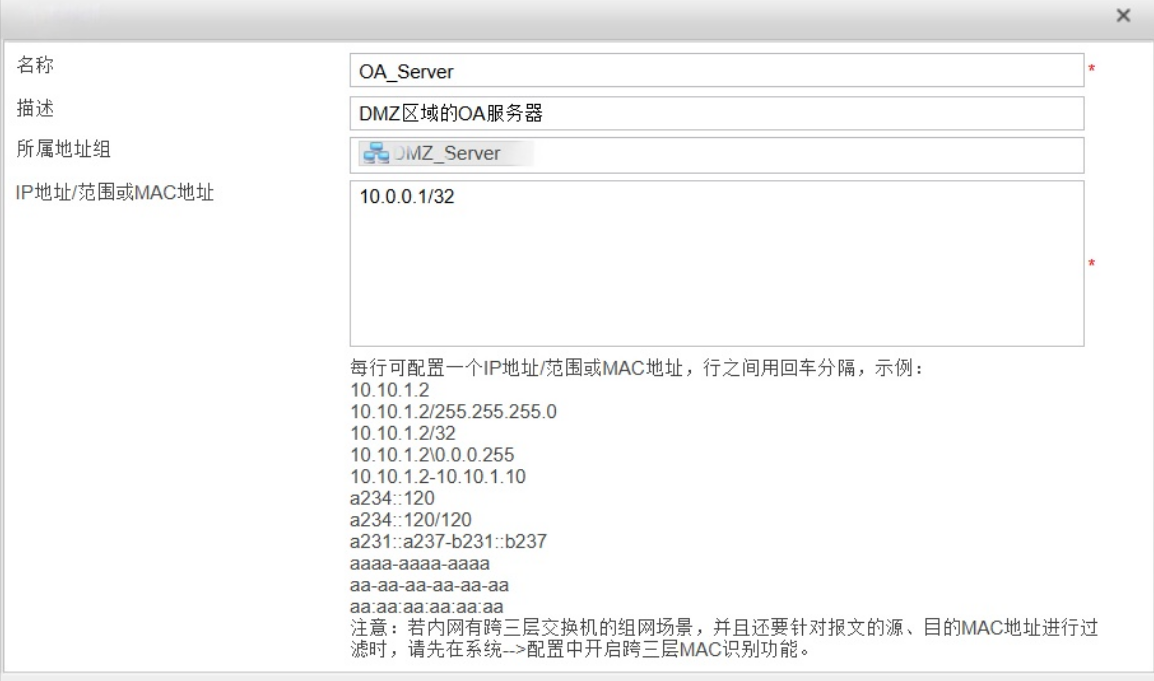

地址：

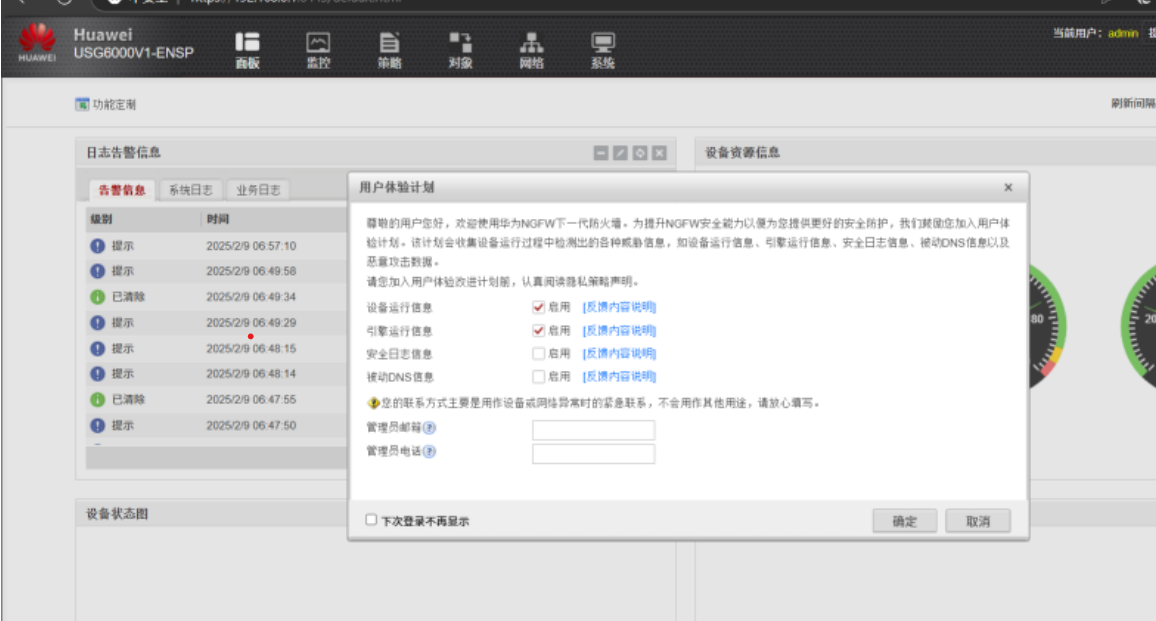

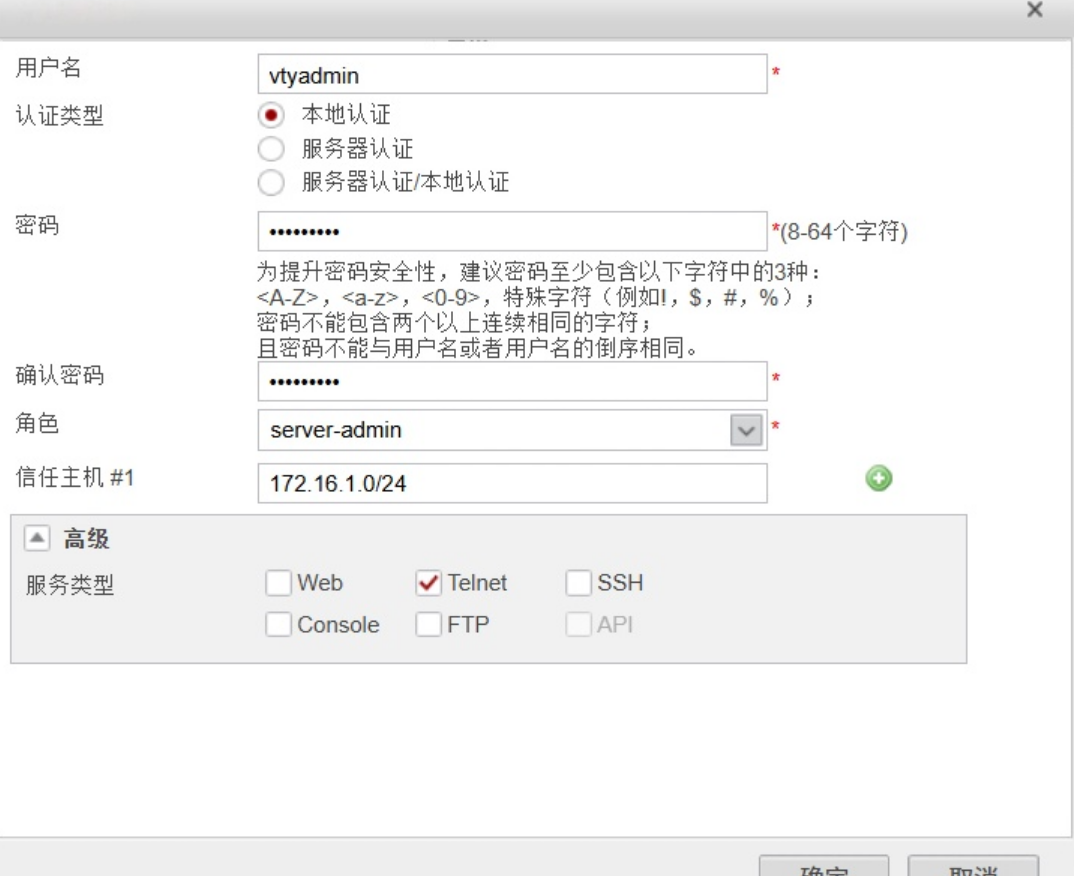

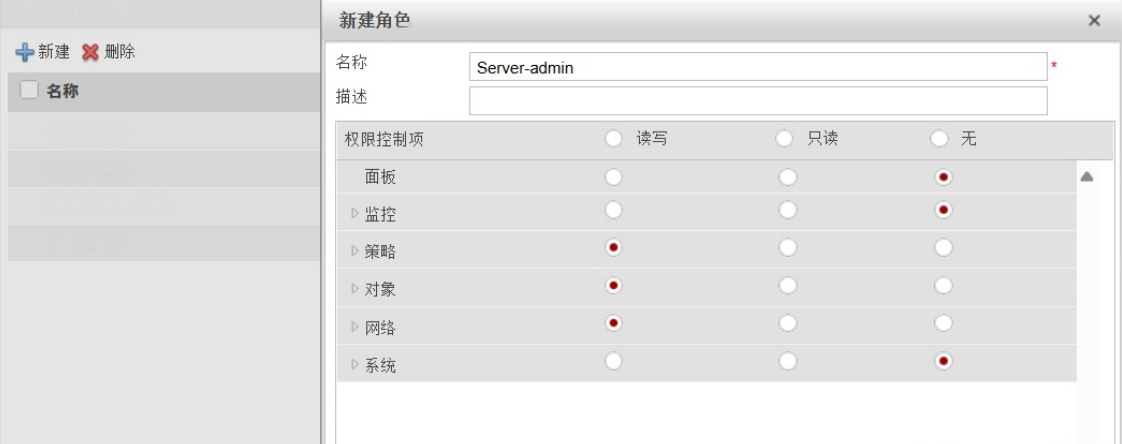

第四步：管理员

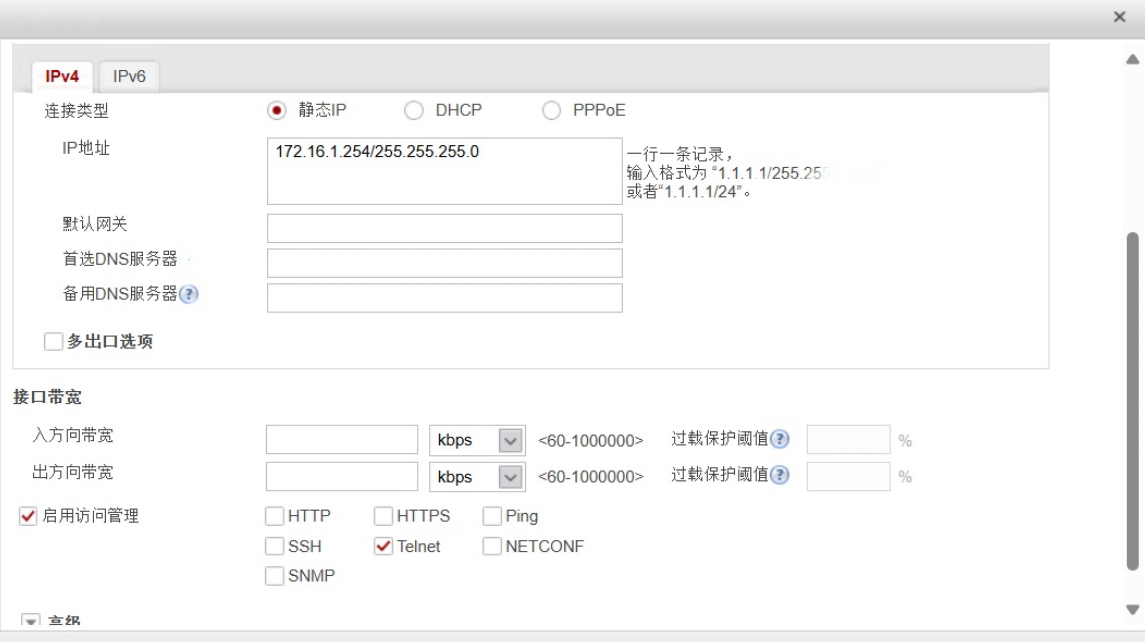

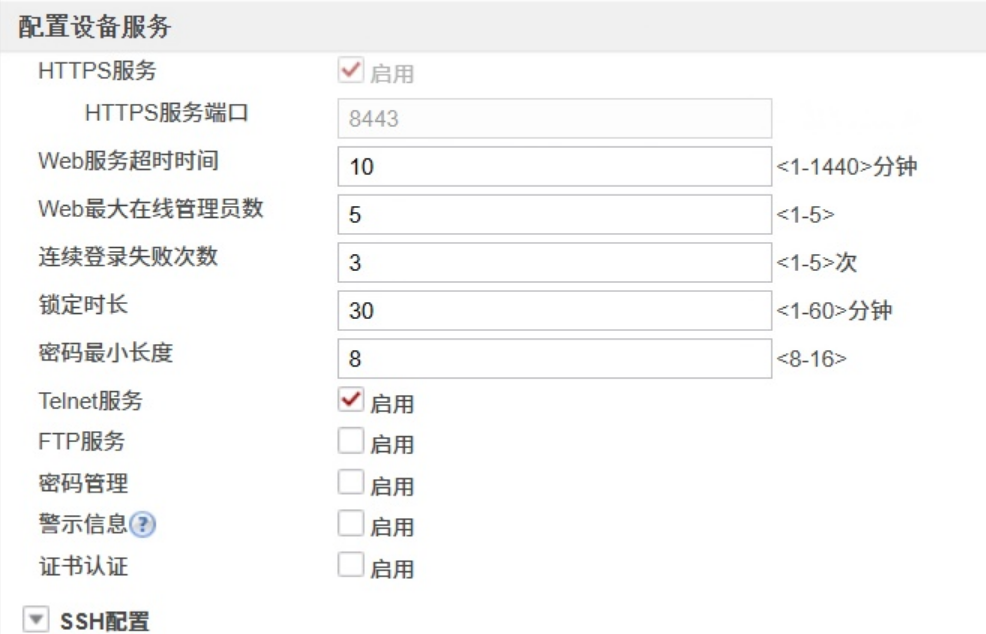

web界面不成功，需要命令开启：

[USG60oovl]telnet server enable

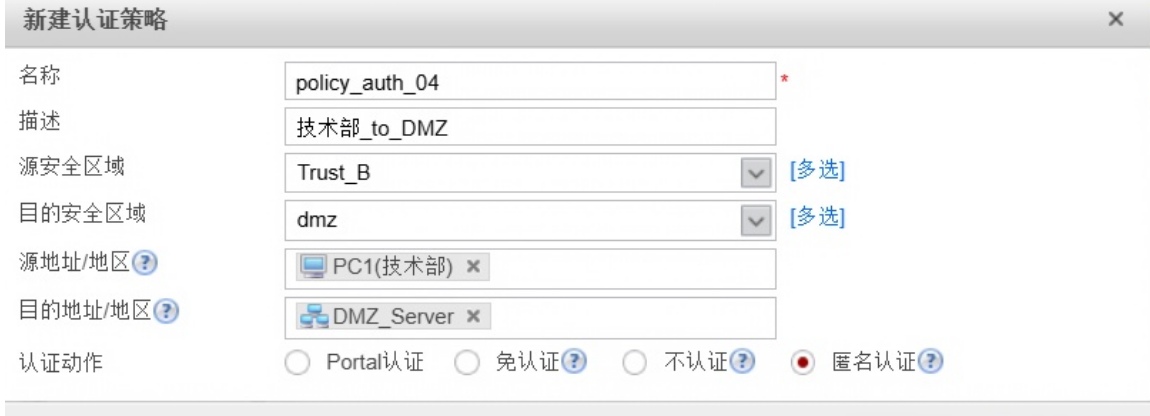

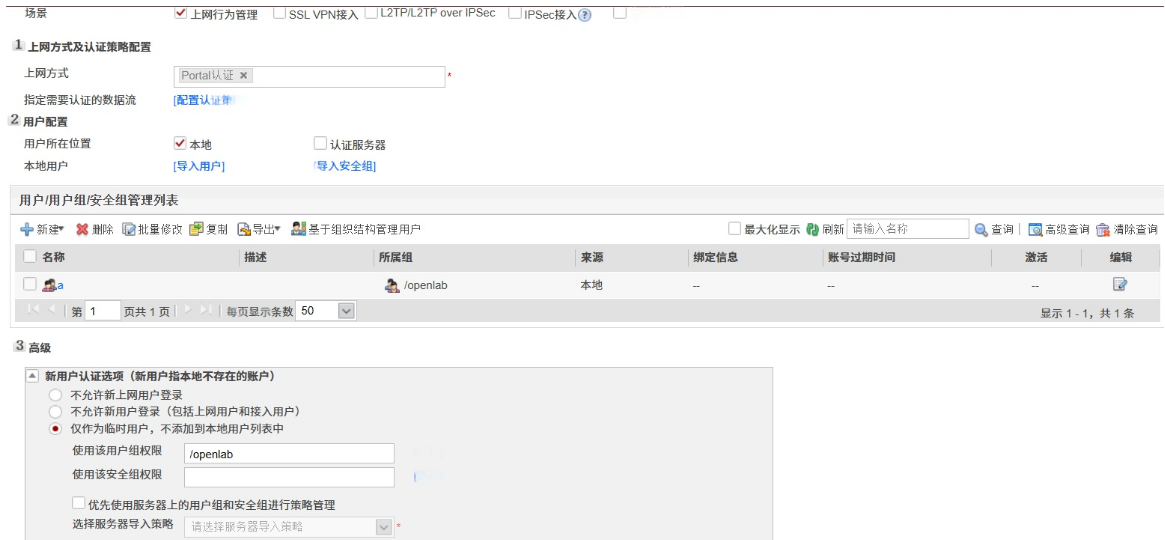

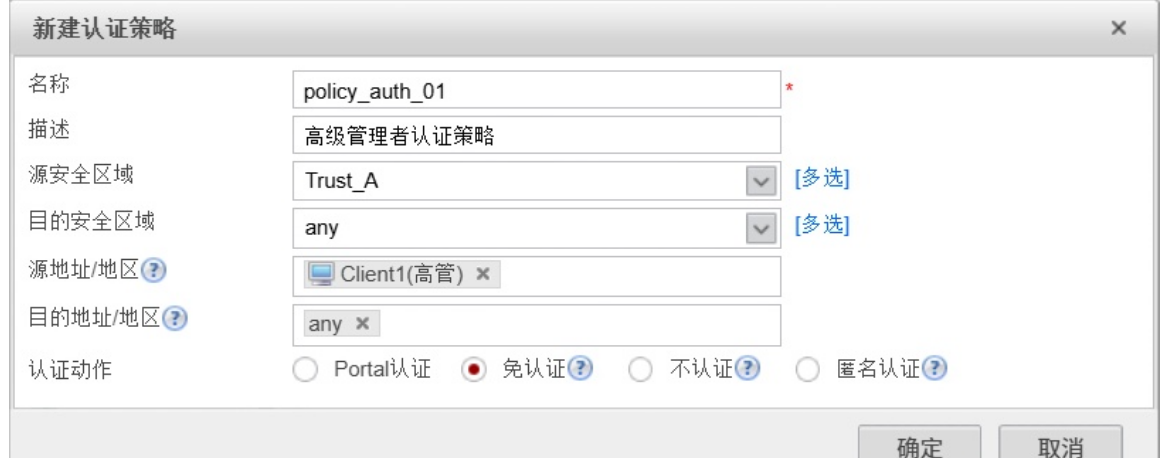

第五步：用户认证配置

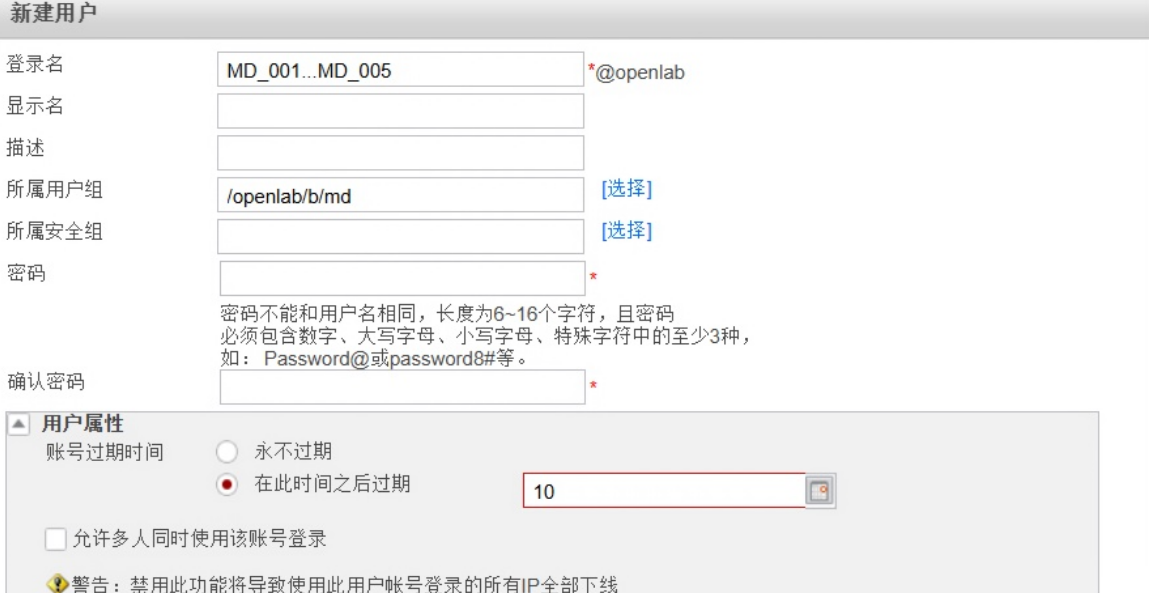

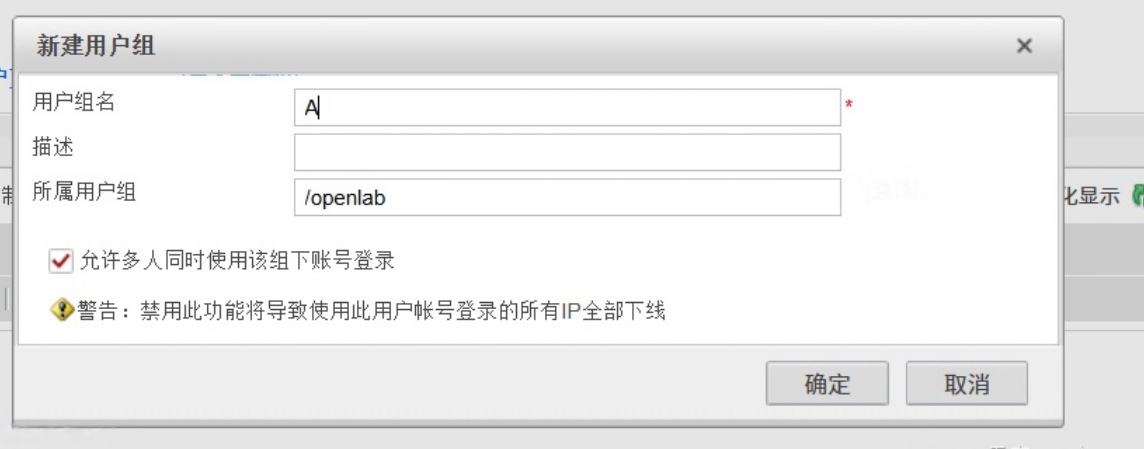

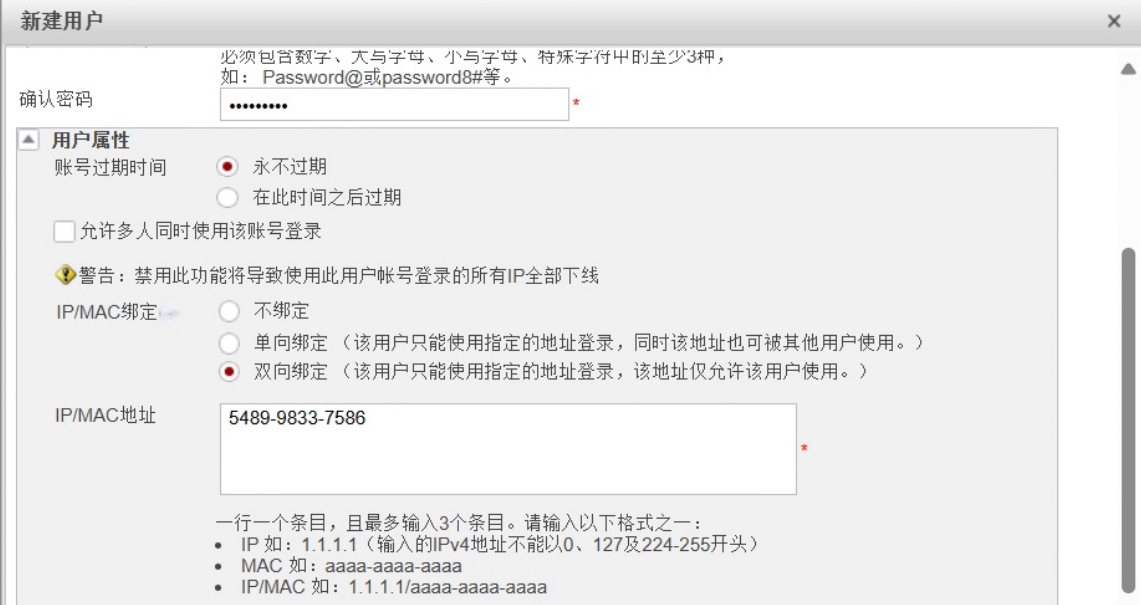

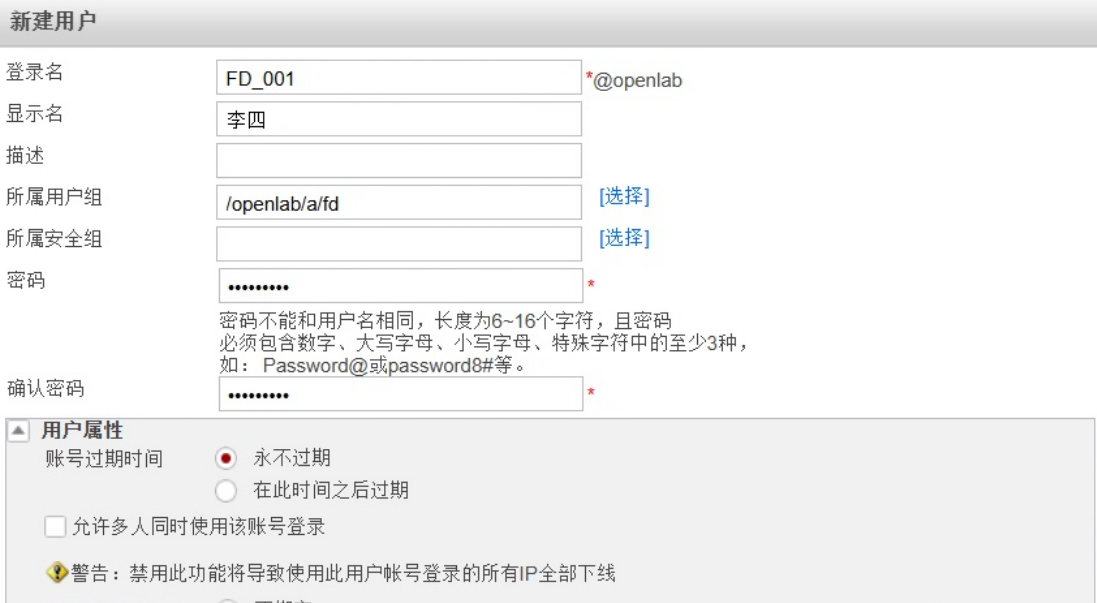

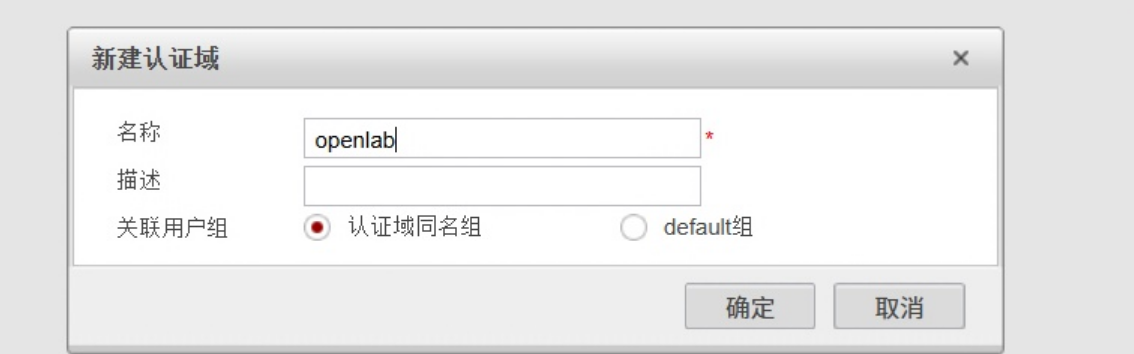

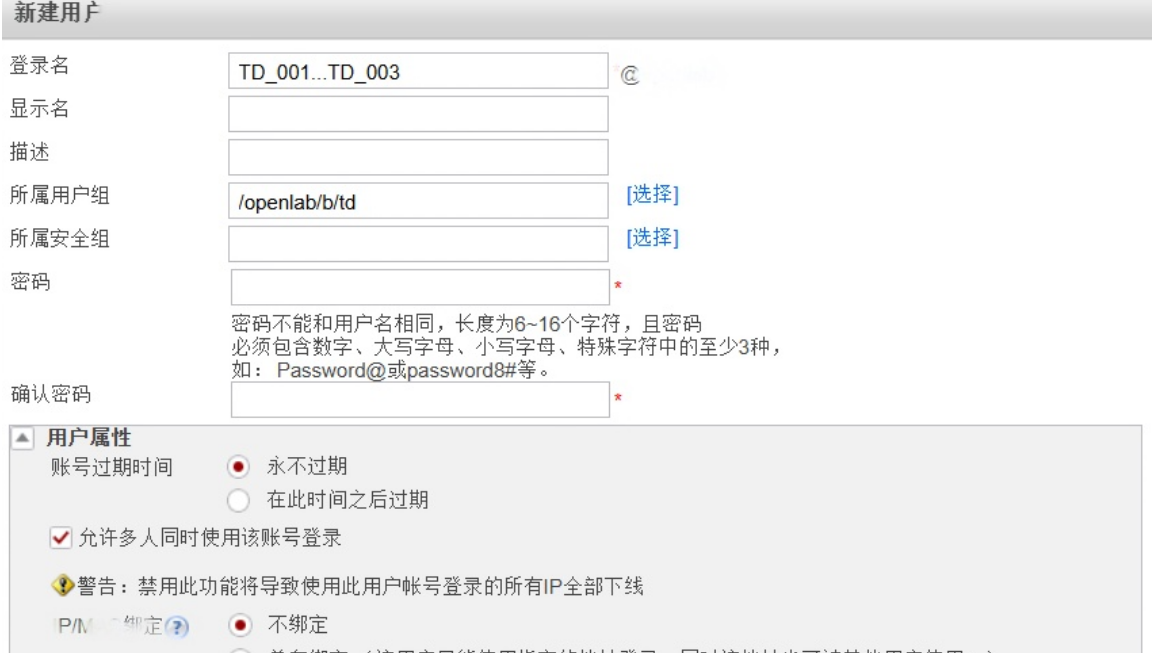

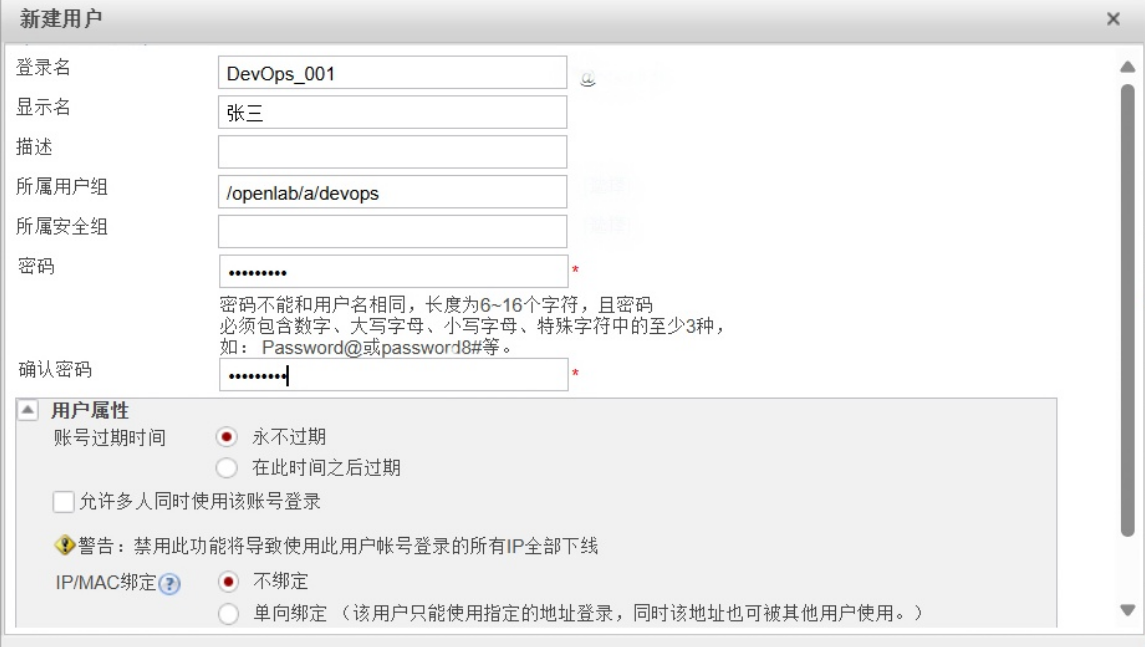

创建认证域：创建用户组：

























测试：

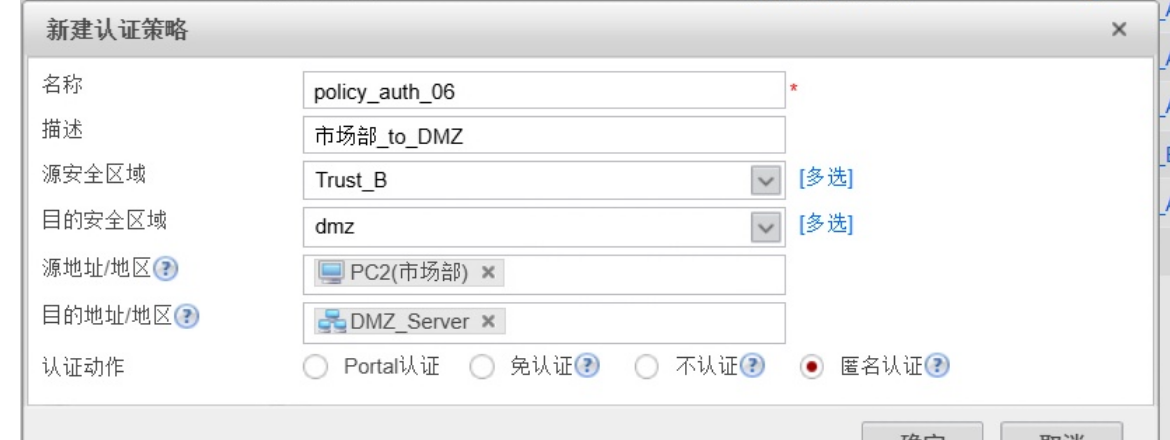

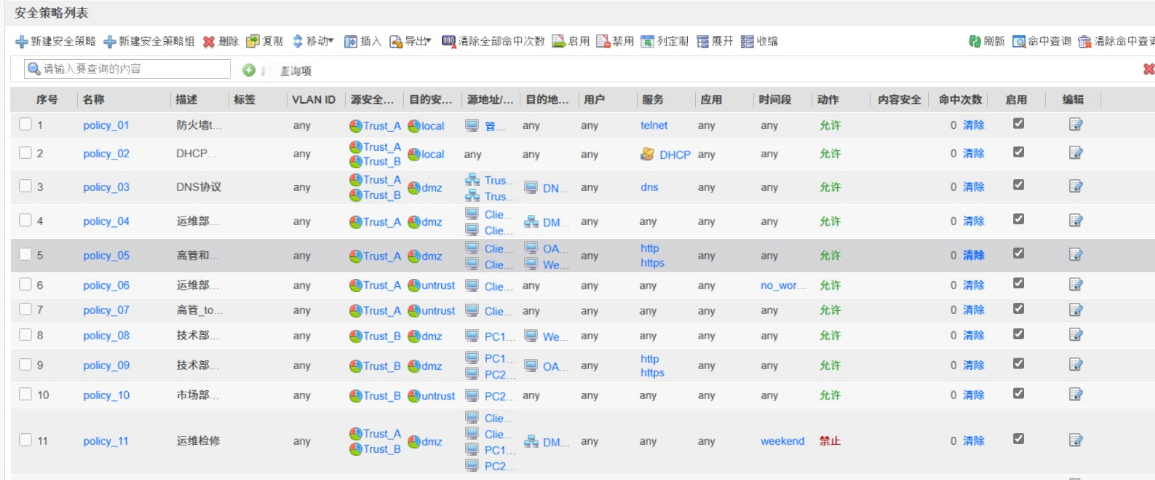

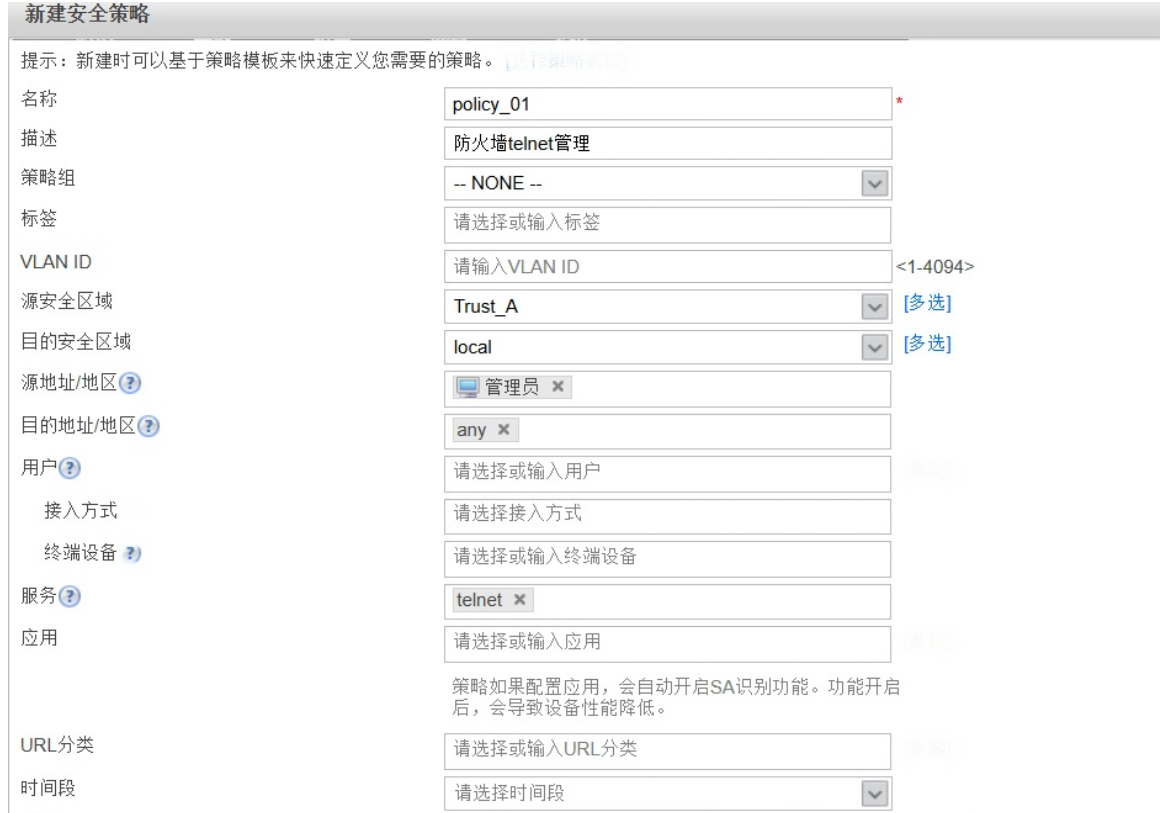

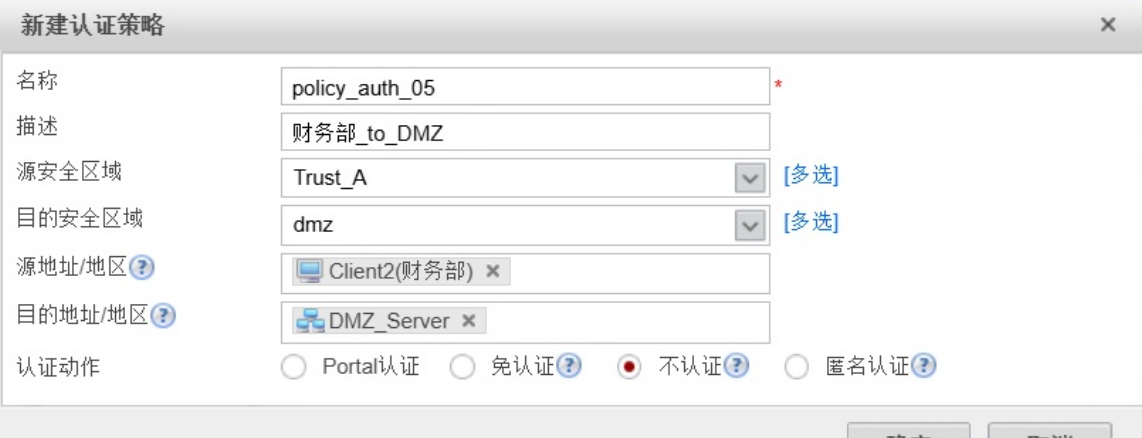

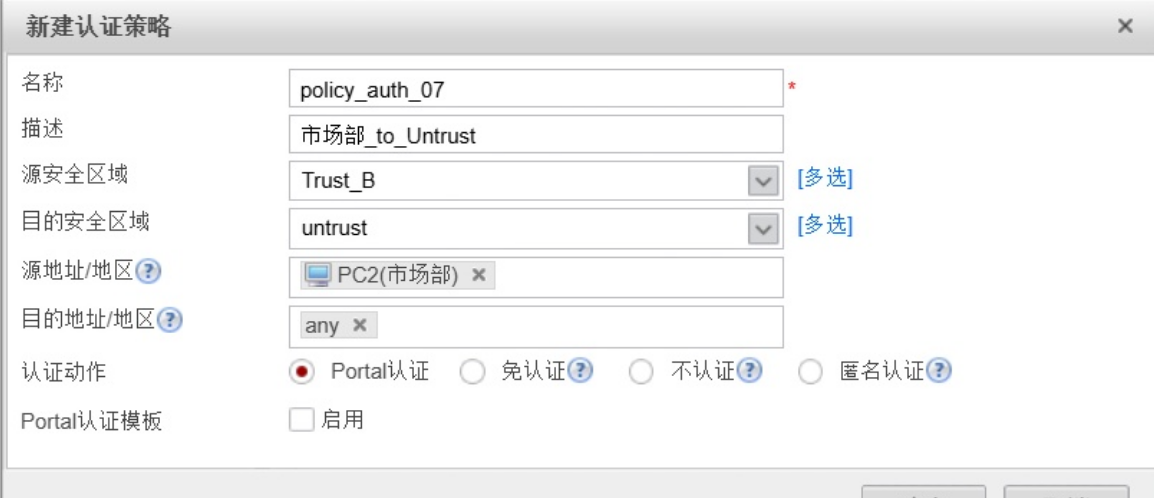

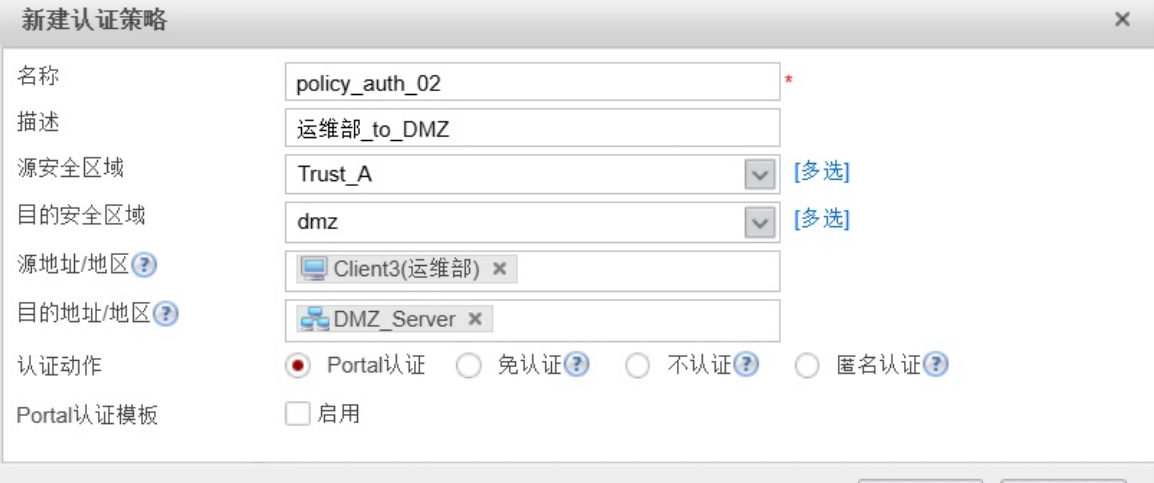

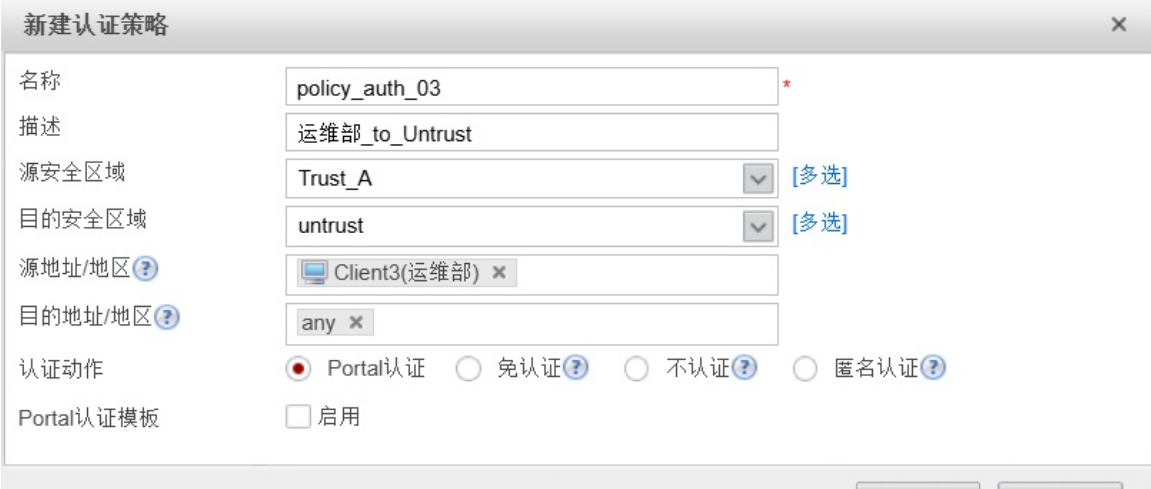

运维部不同：安全策略配置：
