玩转阿里云之ack 部署高可靠ingress Controller

1.前言

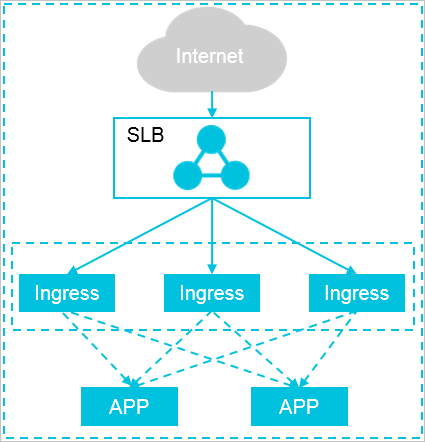

部署高可靠性ingress controller，使用多副本部署的方式解决单点故障问题，同时，采用一个Ingress服务独占一个Ingress节点的方式，由多个独占Ingress实例组成统一接入层来承载集群入口流量，同时可依据后端业务流量水平扩缩容Ingress节点，避免业务应用与Ingress服务发生资源抢占。架构如下



部署步骤：

• 创建ingress专用节点池
• 部署ingress controler
• 配置ingress controler到指定节点池

2. 创建ingress专用节点池

集群-节点管理-节点池-创建节点池

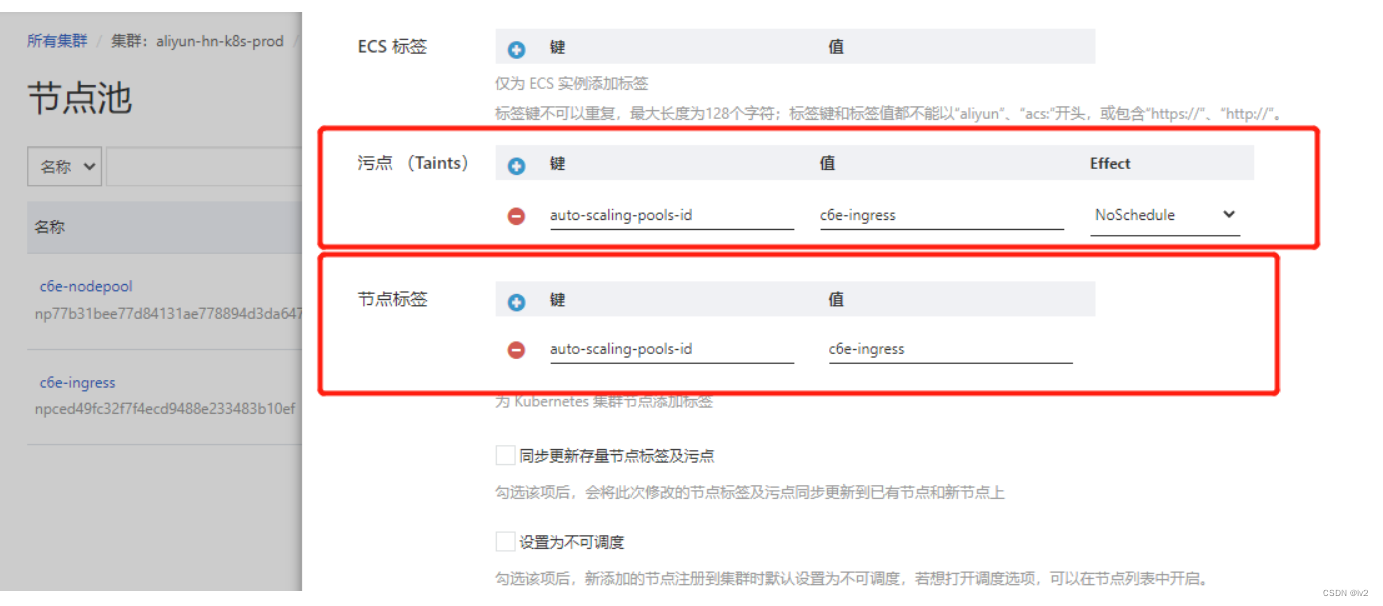

实例规格按需要选择，这里要注意的是配置污点和节点标签





参考标签：

# 标签自定义，这里仅作参考
auto-scaling-pools-id: c6-ingress

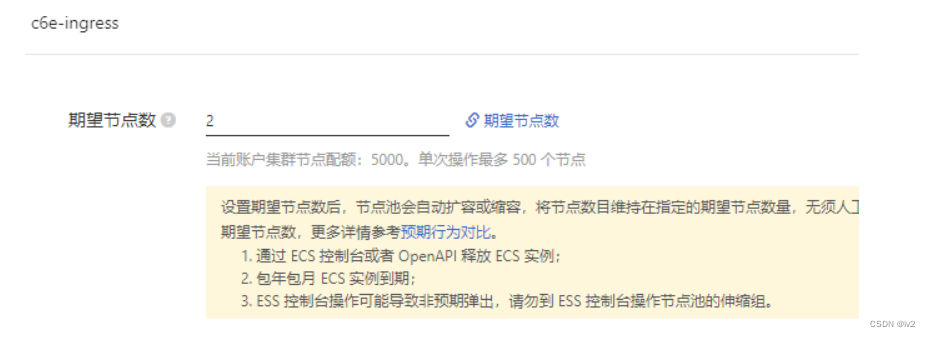

初始节点设置2个（仅参考）

配置完成后查看节点状态

kubectl get node
NAME                          STATUS   ROLES    AGE     VERSION
cn-shenzhen.192.168.1.123   Ready    <none>   2d20h   v1.22.10-aliyun.1
cn-shenzhen.192.168.1.124   Ready    <none>   2d20h   v1.22.10-aliyun.1
# 查看污点是否生效
kubectl describe node cn-shenzhen.192.168.1.123 |grep Taints
Taints:             auto-scaling-pools-id=c6e-ingress:NoSchedule

3. 部署ingress controler

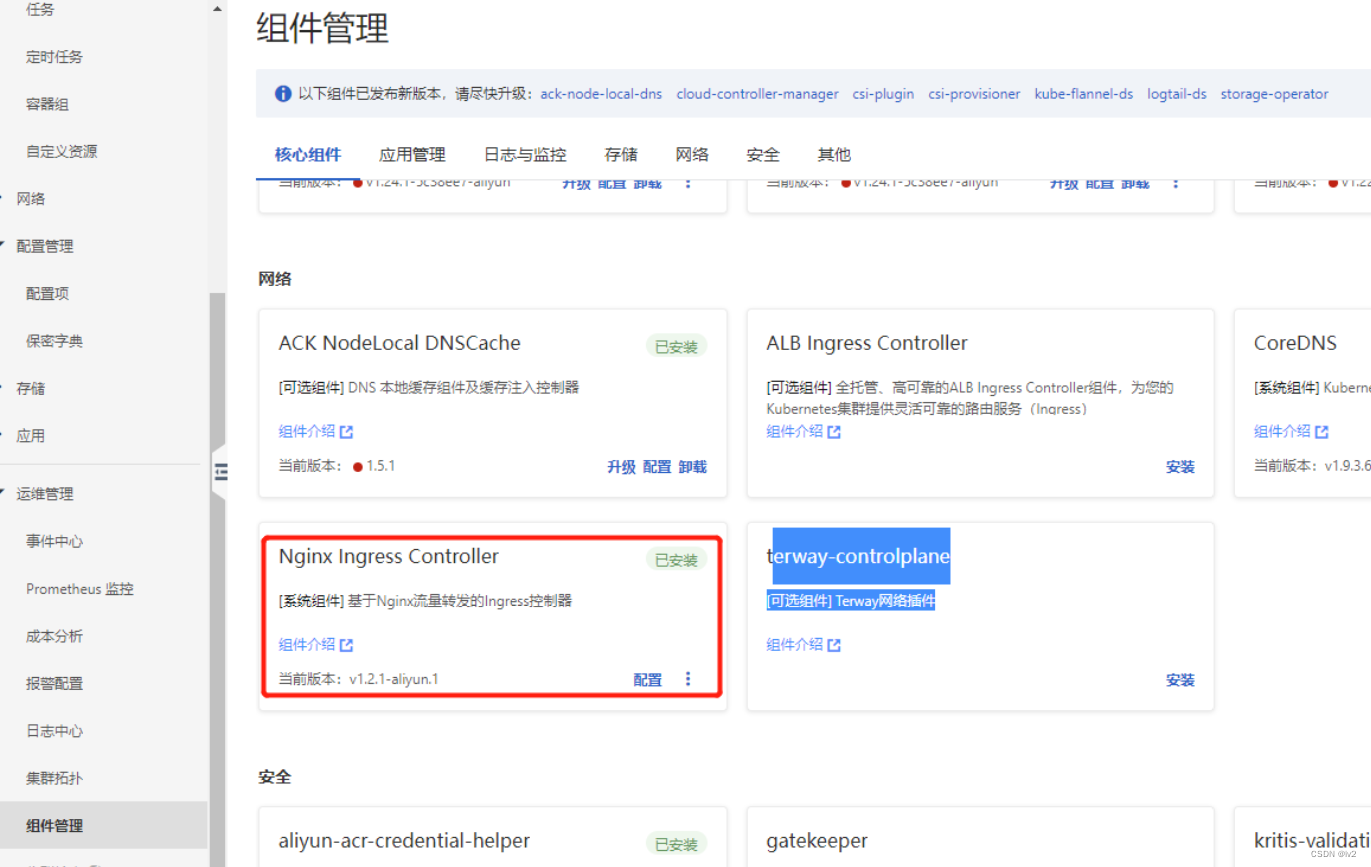

集群-运维管理-组件管理-Nginx Ingress Controller-安装



4. 配置ingress controler到指定节点池

集群-运维管理-组件管理-Nginx Ingress Controller-配置

增加NodeSelector额外节点选择标签

Key: auto-scaling-pools-id

Value: c6e-ingress

增加Tolerations容忍度

Effect: NoSchedule

Key: auto-scaling-pools-id

Operator: Equal

Value: c6e-ingress

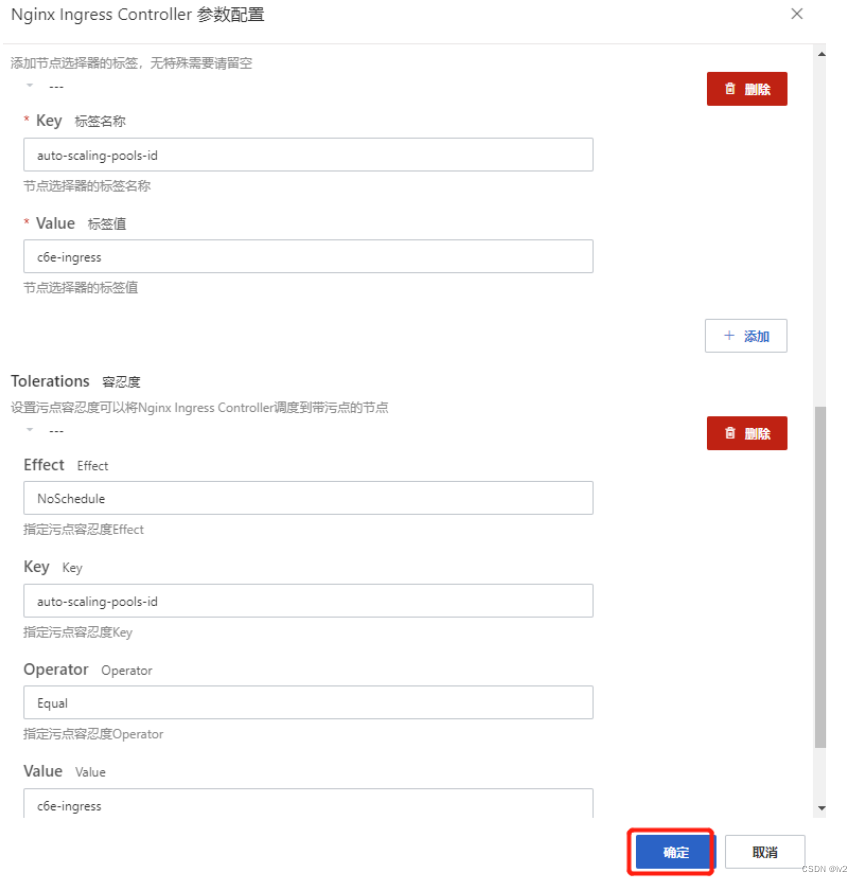

配置如下



 点击确定后等待操作执行完成即可

# 查看ingress配置
$ kubectl get deployment nginx-ingress-controller  -n kube-system -o yaml
# 增加nodeSector和toplerations，配置如下
      nodeSelector:
        auto-scaling-pools-id: c6e-ingress
        kubernetes.io/os: linux
... ...
      tolerations:
      - effect: NoSchedule
        key: auto-scaling-pools-id
        operator: Equal
        value: c6e-ingress

至此，高可靠ingress controller部署配置完毕

5. 总结

阿里云WEB控制台配置ingress时存在BUG，通过ACK控制台-运维管理-组件管理-Nginx Ingress Controller-配置，增加Nginx Ingress Controller和Tolerations容忍度存在bug，vaule值存在如"true"或"yest"时，将无法完成配置更新，如标签为：

node-role.kubernetes.io/ingress="true"

ingress-pod="yes"

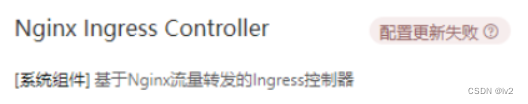

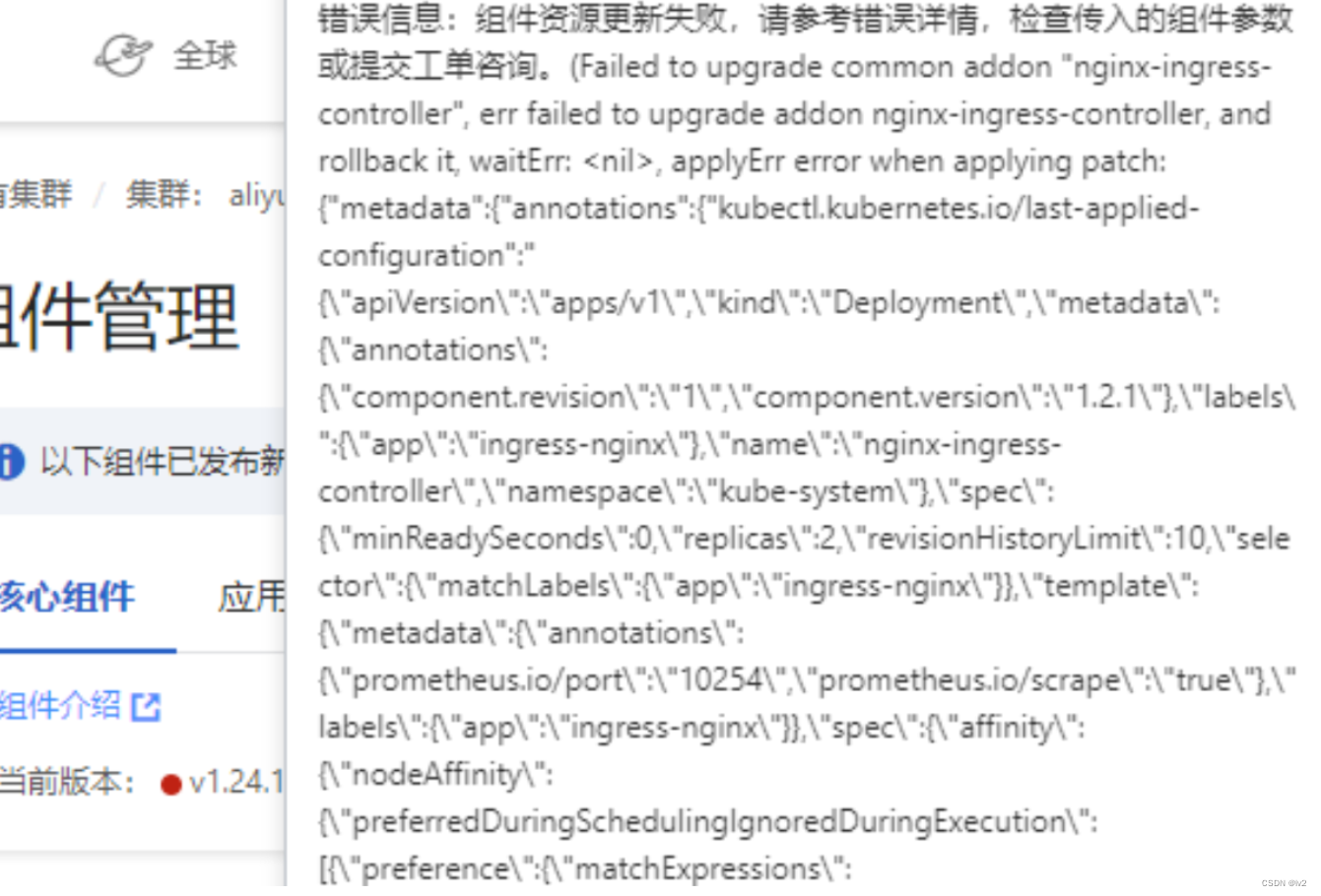

这种配置均无法完成配置更新，报错如下







但手动修改配置可正常修改完成调度

#pacth.yaml
spec:
  template:
    spec:
      nodeSelector:
        node-role.kubernetes.io/ingress: "true"
      tolerations:
      - effect: NoSchedule
        key: node-role.kubernetes.io/ingres
        operator: Equal
        value: "true"
# 手动修改ingress配置
kubectl patch deployment nginx-ingress-controller -n kube-system --patch-file patch-ingress.yaml
 deployment.apps/nginx-ingress-controller patched

通过以上操作也可完成和组件管理配置一样的功能，但是不建议手动操作，因为组件升级时会把配置覆盖或其它配置冲突。因此，在配置标签和污点时，不要使用带 "yes" 或 "true" 值的标签
