手把手教你学习IEC104协议和编程实现六 遥测与遥信帧的几种类型.

上一章我们讲解了iec104协议的初始化,总召,遥测,遥信,初始化结束帧,对协议的初始化进行初步了解,认识了协议的初始化过程,对协议有了一个清楚的认知,在上传遥测,遥信的时候,我们仅对遥测的归一化,遥信的单点信息讲解了.根据iec的内容,还有不同的类型,我们在本章顺便讲解一下.

遥测-归一化值

这个类型我们在上一张已经讲过了一部分.这里不在特别详细的讲解了.

遥测-浮点值

这个是遥测的另外一个表现型式,出发点是这样的,归一化值上传的数据是整型数据,是不带小数点的.如果需要上传小数,需要将数据放大一定的倍数,转换成整数,要后台收到数据后,在对应的缩小倍数,这样就可以表现为小数格式.但这样有一个缺点,倍数不能太大.如一个遥测占用2个字节,那么最大值就是65535,要想表现一个3位小数的值的时候,那么传送的最大值就是65,如果再大,就不能表现了.
这个时候就会用到浮点值了,一般意义上来将,浮点值能表现的范围就大了.即使是单精度浮点数.它的范围为3.4E-38～3.4E+38,也够用了,同时浮点值是可以直接上传小数的,这样就完美的解决了这个问题,它唯一的缺点是我们不能简单的计算出报文所表达的对应浮点值,需要使用工具计算.

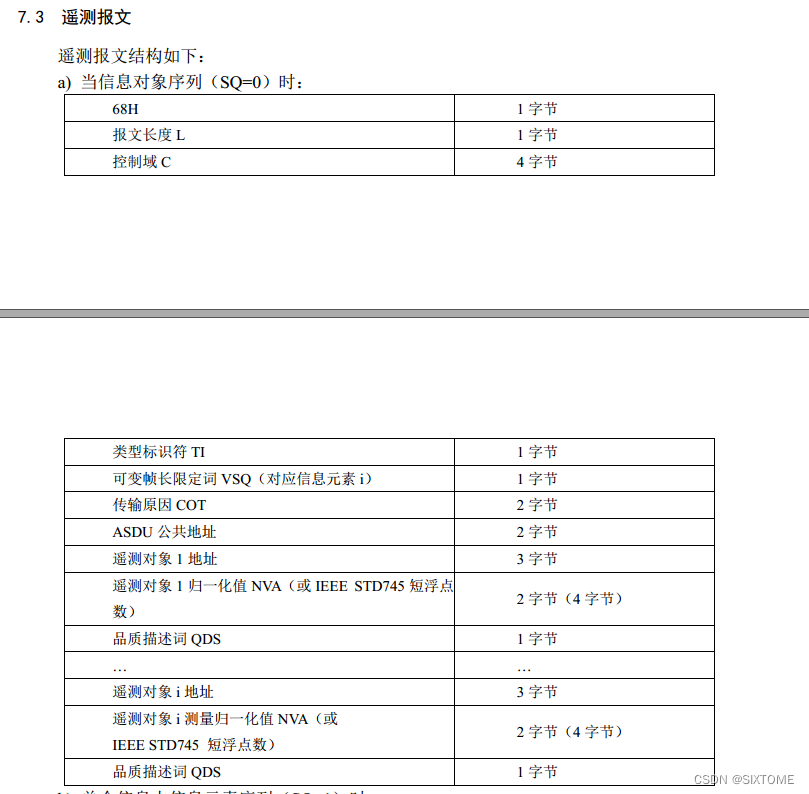

我们在来看一下报文结构

我们看到,浮点数据,每一个值用5个字节表示,其中4个字节是数据,一个是QDS品质描述符.
先来看一段报文.
