手把手教你学习IEC104协议和编程实现五-IEC104启动与链接过程详解

已于 2023-03-20 15:00:01 修改
阅读量1.7k 收藏 3
点赞数 1
CC 4.0 BY-SA版权
分类专栏： IEC104协议编程学习笔记 文章标签： 学习 iec104 c#
于 2023-03-06 10:55:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/mainmaster/article/details/129335387
本文详细介绍了IEC104协议的启动与链接过程，包括复位链路、返送初始化结束、总召及确认等步骤。通过实例展示了如何组织报文，并提供了C#编程实现方法，帮助读者理解协议操作。

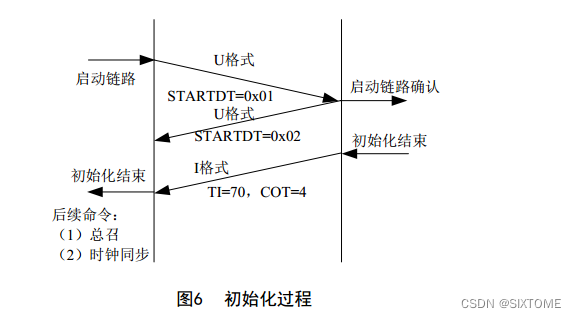

我们知道,任何协议的链接都有开始的过程,在IEC104中,我们叫他初始化.从iec104的协议文本中,我们知道初始化可以一般有主站的"复位"命令报文来启动,然后终端必须用"确认复位命令"报文来相应.过程如下图:
在这里插入图片描述

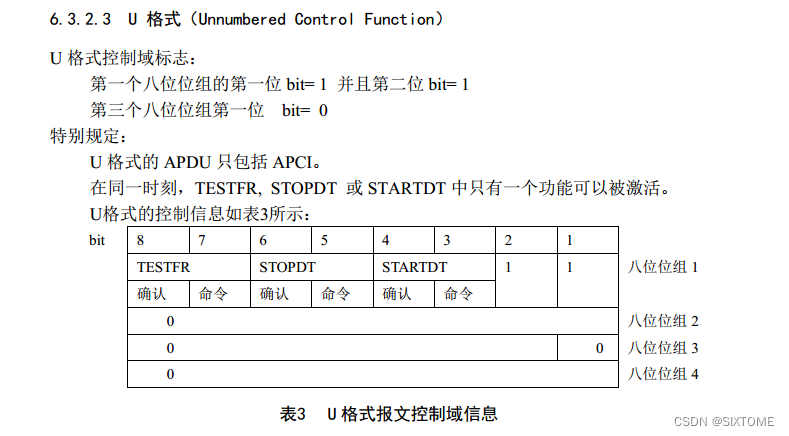

我们看到启动链路中,startdt等于1
在这里插入图片描述
如果STARTDT=1,那么本字节的值就应该是0x07,加上启动字符68,就应该是68 04 07 00 00 00,具体04就是长度就是 从07开始,后面一共四个字节,这样我们接收端也就知道本帧报文到哪里截止,这样复位链路就完成了.
综上所述,在开始的时候我们需要发送这个报文到终端.实现方法如下:
在窗体上设计一个按钮,名称复位链路,实现过程调用tcp104.ResetLink();
ResetLink函数如下:

复位链路

 #region  发送重新启动链路  ResetLink
