这篇博客介绍了如何在1012产品中通过菜单【视图】--【切换到三维模式】来查看焊接完成的PCB板。使用Shift键可以实现立体翻转，便于全方位检查。该功能对于质量控制和产品设计验证非常实用。

以1012产品为例

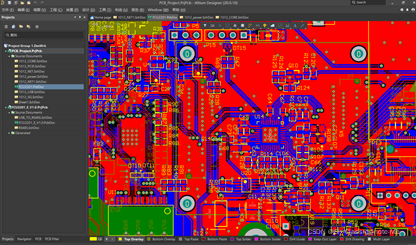

菜单【视图】--【切换到三维模式】

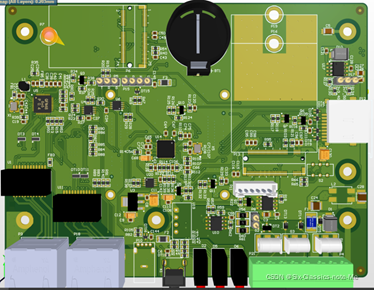

可以查看到焊接完成后的成品的样子，

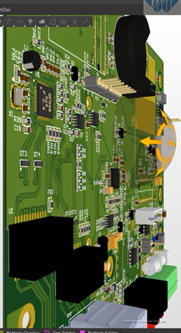

使用shiftjian键可对pcb版进行立体翻转，如下图

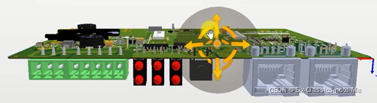

按下shift键出现如下箭头图标就可以操作了
