StreamMapNet：Streaming Mapping Network for Vectorized Online HD Map Construction

参考代码：StreamMapNet

动机与主要贡献
之前的局部地图感知方案所预测的距离都比较近，远了之后性能会下降比较多。这篇文章从如下两个角度进行改进：

• 1）原本的地面元素做deformable attention是基于1个query中心，这下为了让query适应地面元素，每个instance中会将所有的多个query点都会去做deformable attention，毕竟地面元素由多个点组成
• 2）在query和BEV featrue两个维度中引入时序，增强对环境变化的感知能力，这样就可以增加感知的范围，从原来的$60\ast 30\to 100\ast 50$

整体上文章的方法是基于MapTR的（参考了它的车道线回归和匹配机制），主要的工作是使用多个query-point去做deformable attention，以及增加时序上的信息融合，BEV特征部分的融合没有太多新意，但是query部分的融合可以再研究下。在base基础上算是一些trick的叠加，当作一些trick效果的验证就好。

结构框图
文章算法的结构框图见下图所示：

可以看到文章方法在BEV feature和bev obj query（参考Sparse4D系列）上均做了时序信息融合，使用memory buffer去存储对应信息。

多点query参与attention
在原本的deformable attention中只有一个中心，但是这样的信息抓取方式是不适合那些空间跨度比较大的情况的，如车道线，则应该对于每个query point去做deformable信息抓取，也就是下图中的这样

BEV feature和instance query的时序融合
BEV空间的特征融合参考GRU的形式实现（前一帧和当前帧也是需要依据位姿空间对齐的），见下图：

instance query上在第一层transformer layer中使用可学习的query作为输入，transformer layer的下一层会对当前层输出的query按照置信度排序，选择那些高质量的query。此外还会通过时序方式引入前一帧的query（参考Sparse4D V2）

具体来讲前一帧的query会与ego-motion矩阵（$T\in R^{4\ast 4}$）进行融合得到时空对齐的query：
$${\hat{Q}}_t=\varphi (concat(Q_{t-1},flatten(T)))+Q_{t-1}$$
那么之前帧的预测结果（向量点）也可以根据转移矩阵进行变换：
$${\hat{P}}_t=T\cdot homogeneous(P_{t-1}{)}_{:;0:2}$$
那么，借助回归分支可以得到空间对齐之后的query预测结果${\hat{P}}_t^{{}^{\prime }}=Reg(\widehat{Q_t})$，按照道理其应该与同样进行过空间转换的向量点的结果近似，那么以此为依据就可以约束这个query迁移对齐的过程。
$$L_{trans}=\sum _{j=1}^{N_p}{L}_{SmoothL1}({\hat{P}}_t^{{}^{\prime }j},{\hat{P}}_t^j)$$

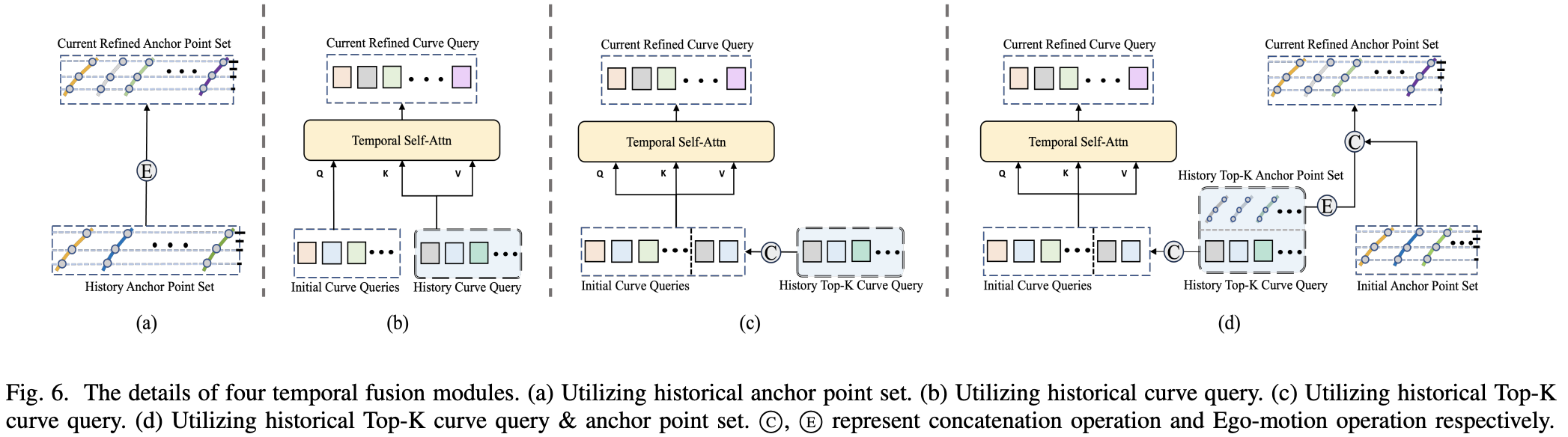

上面是文章给出在query维度实现时序融合的过程，其实这个过程的优化改进优化还是值得探究一下的。在上面的融合过程中有在ego-motion辅助下对齐query，之后通过使得回归结果接近的辅助函数来对齐，其实回归结果本身的位置也是一个很重要的信息。下面是来自CurveFormer++的对齐融合方案：

（a）上一帧anchor points使用ego-motion在帧间传递
（b）上一帧的query作为当前帧的key和val，去做cross attn且没做top-k
（c）上一帧的query取top-k之后合并起来作为当前帧的query
（d）上一帧的query取top-k并且加上对齐之后的anchor points组合起来，再合并当前帧的query

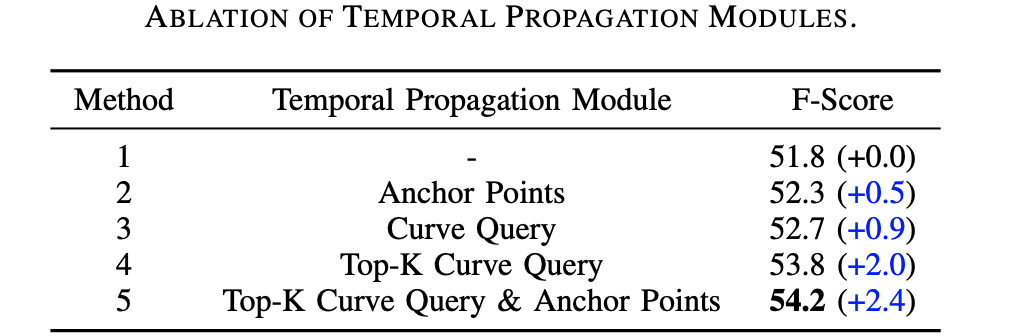

对应的结果见下表：

上面的4种传递融合方式与实际的性能指标进行分析得到：上一帧的query取top-k之后传递，再加上对应query的回归结果（也就是位置信息）这个效果是最好的。

ref：CurveFormer++: 3D Lane Detection by Curve Propagation with Temporal Curve Queries and Attention

实验结果对比

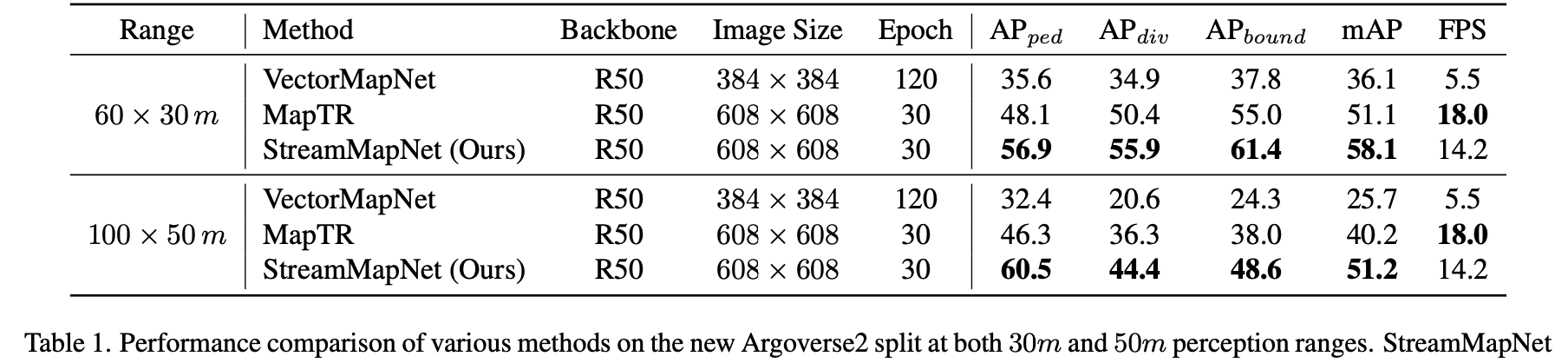

Argoverse2数据集：

NuScenes数据集：
