作为近年来迅猛崛起的新兴技术，5G在越来越多的领域展现出了广泛的应用前景，针对5G技术的测试测量项目也越发热门和重要。

在此背景下，安立5G无线测试平台在由运营商、测试机构以及芯片和终端制造商组成的全球生态系统中得到了广泛采用，能够有力支持客户进行5G芯片与终端产品的射频、协议、RRM、OTA等测试需求，确保产品的性能。

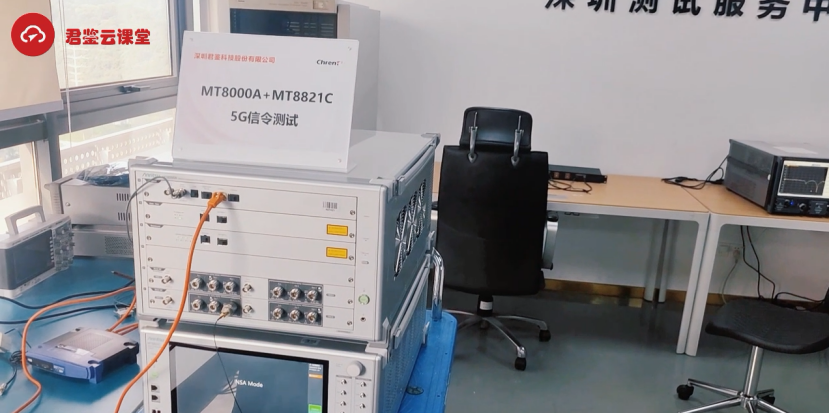

对于电子测试工程师来说，熟练掌握安立5G无线测试平台的使用方法也是一项重要的技能。今天我们便以安立MT8000A+MT8821C为例，讲解一下5G信令测试的相关内容。

MT8000A一体化平台支持射频测试、协议测试、应用测试以及波束验证和特性测试。而MT8821C无线通信测试仪旨在为移动终端设备如智能手机、平板电脑和 M2M 模块等提供研发测试功能。

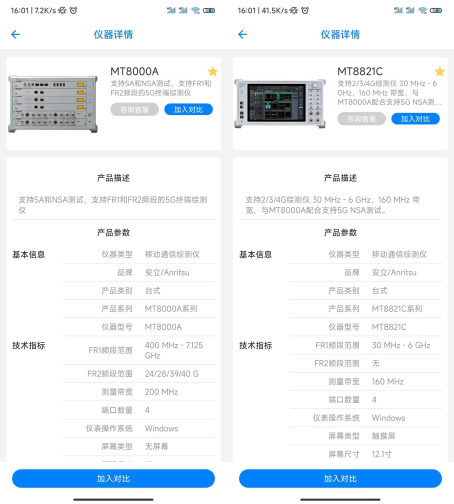

大家可以在君鉴科技旗下的测试仪器信息服务平台“每日E问”中，通过型号搜索或条件筛选，查看这两款仪器的产品参数、配置文档、解决方案等相关信息。

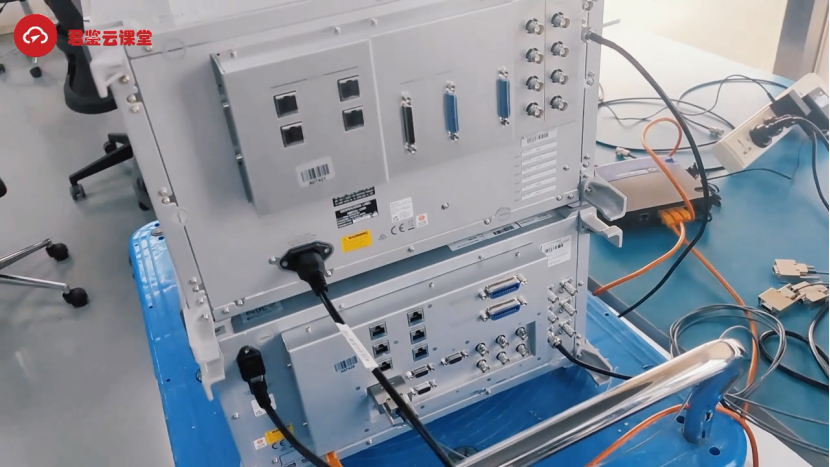

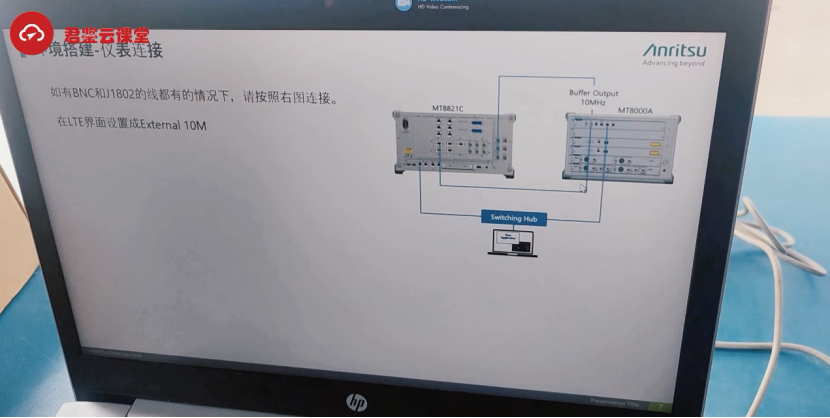

首先，我们需要将MT8000A+MT8821C连接起来，连接图示可参考下图。

采用10兆相连，MT8000A的控制同步输出接到MT8821C的后面，通过三根网线连接到电脑上，中间需要用到交换机。

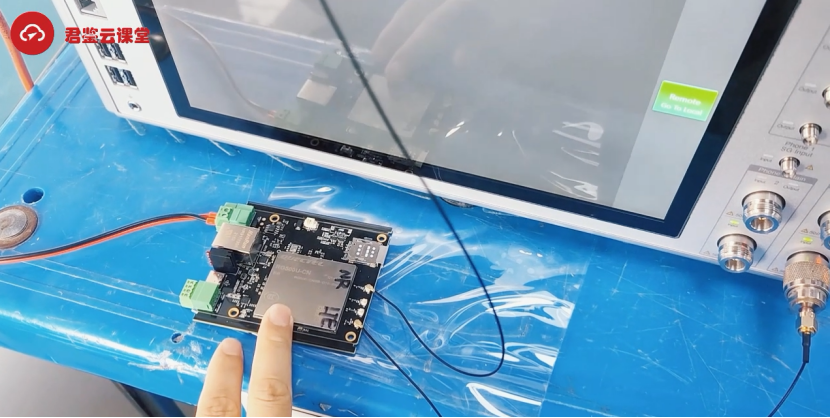

我们的模块是移远的5G模块，白卡是MT8000A的5G白卡，模块上面NR的琴线接口通过传导的方式接到MT8000A上，4G LT的接口接到MT8821C。

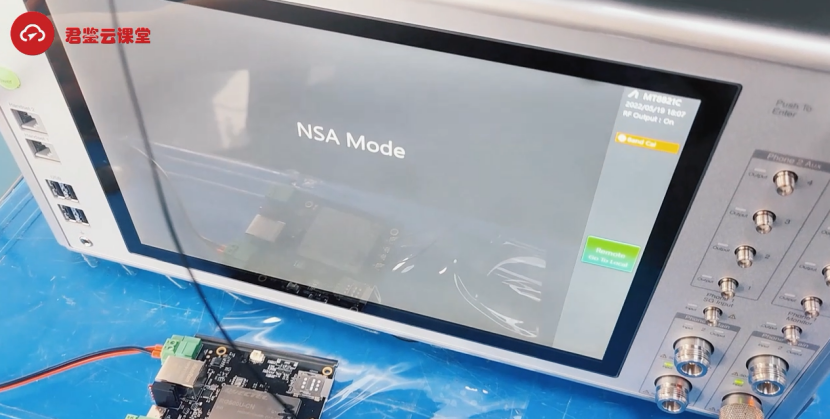

系统搭好之后，我们要将MT8821c接到NSA Mode，接入之后这个模块我们可以先开机。

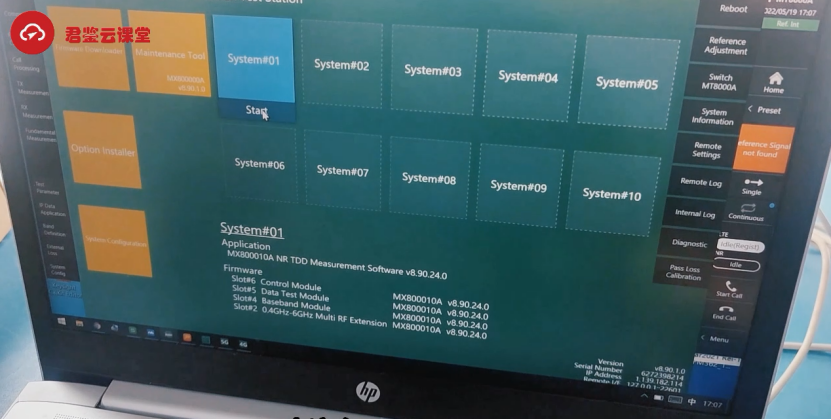

软件装好之后，在MT8000A的软件上点击System#01 start。

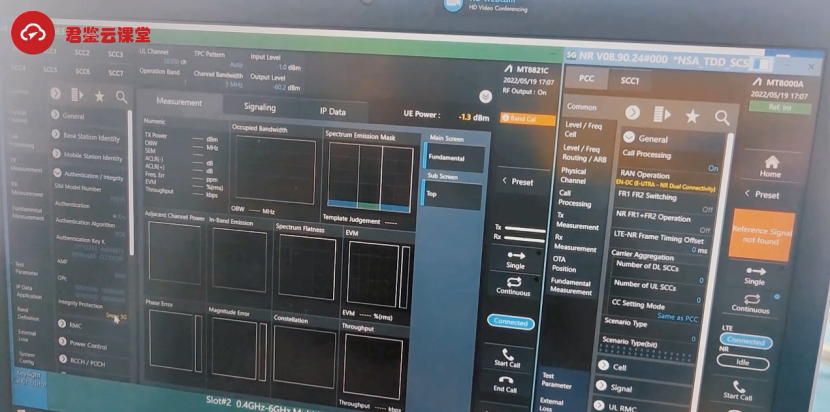

进入之后，我们在5G的界面Common里选择EN-DC的双链接模式（又称NSA模式）。启动之后它会启动NSA，然后启动LTE的界面。

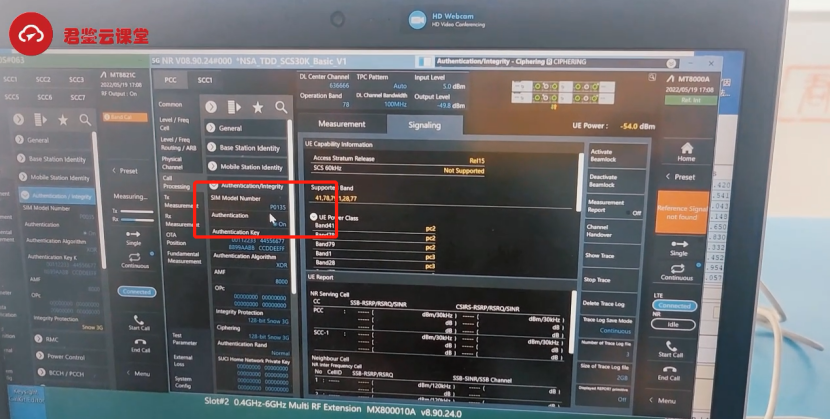

在这里我们需要设置一下它的进程。我们的白卡是P0035，进程如下图所示。那边模块开机之后会自动注册连上4G，这时候我们可以看到4G的测试界面。

4G连上之后，我们再来连接5G。在5G的界面也需要设置进程，这个进程是P0135。

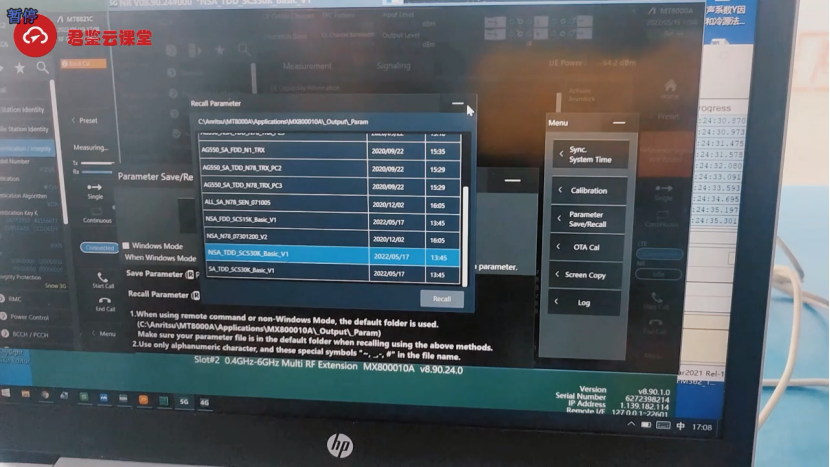

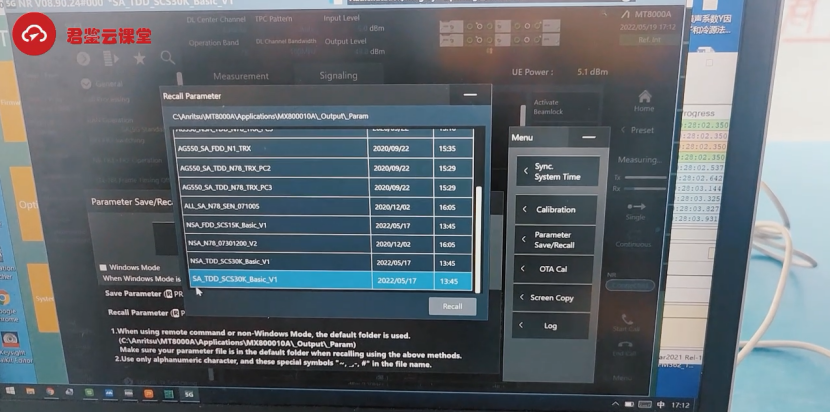

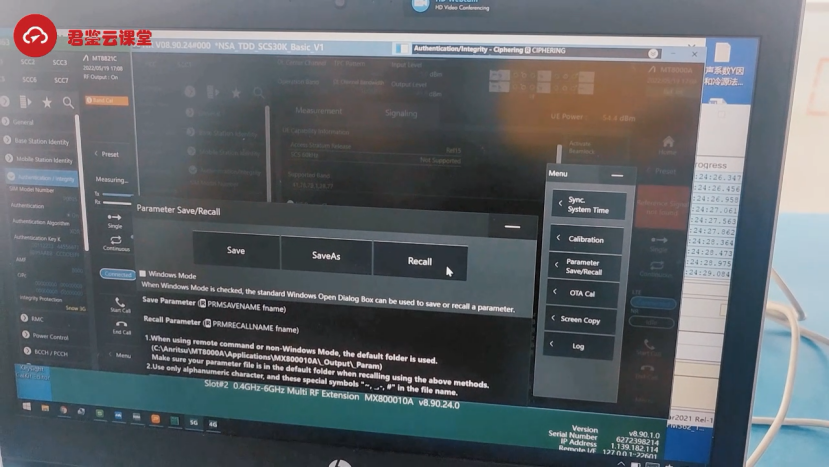

这里是根据白卡进行设置的，设置进程之前需要在Menu的Recall里面Recall一下脚本，这里面有NSA-TDD的Basic的一个脚本。

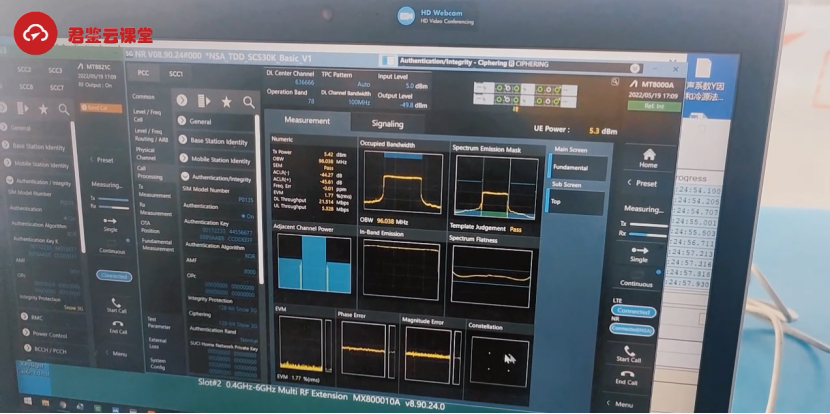

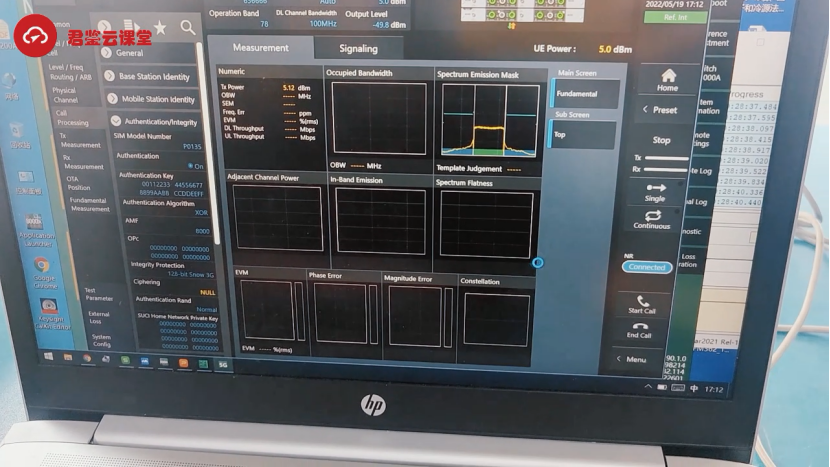

Recall进来之后，再来看这个进程是不是我们现在白卡的进程。确定之后，点击Start Call，Connected NSA。我们也可以打开测量界面。

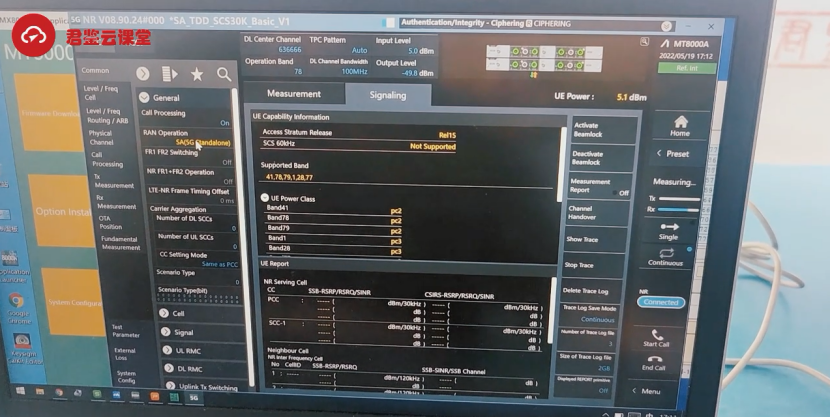

NSA的测试，在5G界面Common设置里模式选择SA，然后再调用SA_TDD测试脚本。

之后，我们再改一下进程，根据实际使用的白卡来改。我们用的是P0135，改了之后会自动注册，没注册的话可以点击Start Call，这里会自动显示NR SA已经连接上

我们可以把这些测试项目都打开。

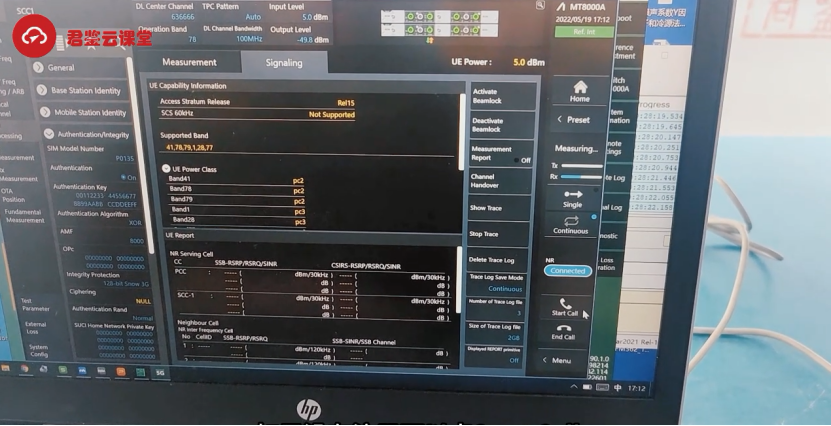

这个是NR SA的测试项目，这就是简单的SA的一个连接。
