PNA网分测试混频器介绍

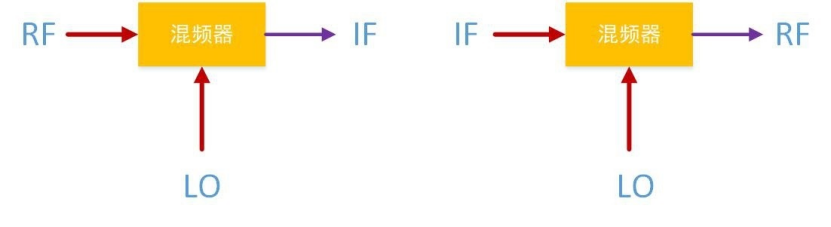

混频器（Mixer）也可称为“变频器”或者“频率转换器”，可以将将输入信号的频率转换成另一个频率。如图所示，混频器有3个端口RF，IF和LO，其中两个为输入端口，一个为输出端口。

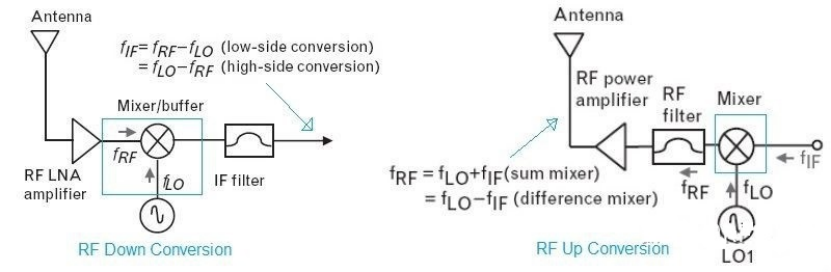

混频器的应用场景里包括下变频和上变频，下变频：在接收机中，它将射频频率或较高的频率转换为较低的中频频率或基带，使信号在射频接收机中更容易处理。上变频：在发射机中，它将较低的中频或基带频率转换到较高的中频或射频频率，便于在发射机中提供更为高效的功率传输。

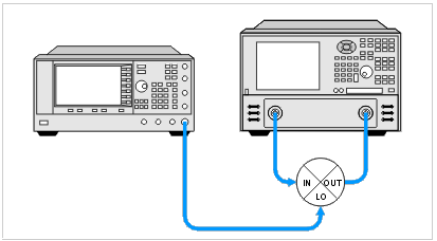

 PNA网络分析仪中最基础的变频选件为080/S93080B，我们平时默认的网分测试都是频率耦合的，变频选件可以使网分发射信号和接收信号的频率不同，最典型的测试就是变频损耗，连接框图如下。

  除了基础变频功能，还有针对混频器的专业测试程序Frequency Converter Application（SMC/VMC）分别对应标量变频测试和矢量变频测试，连接方式如下：
