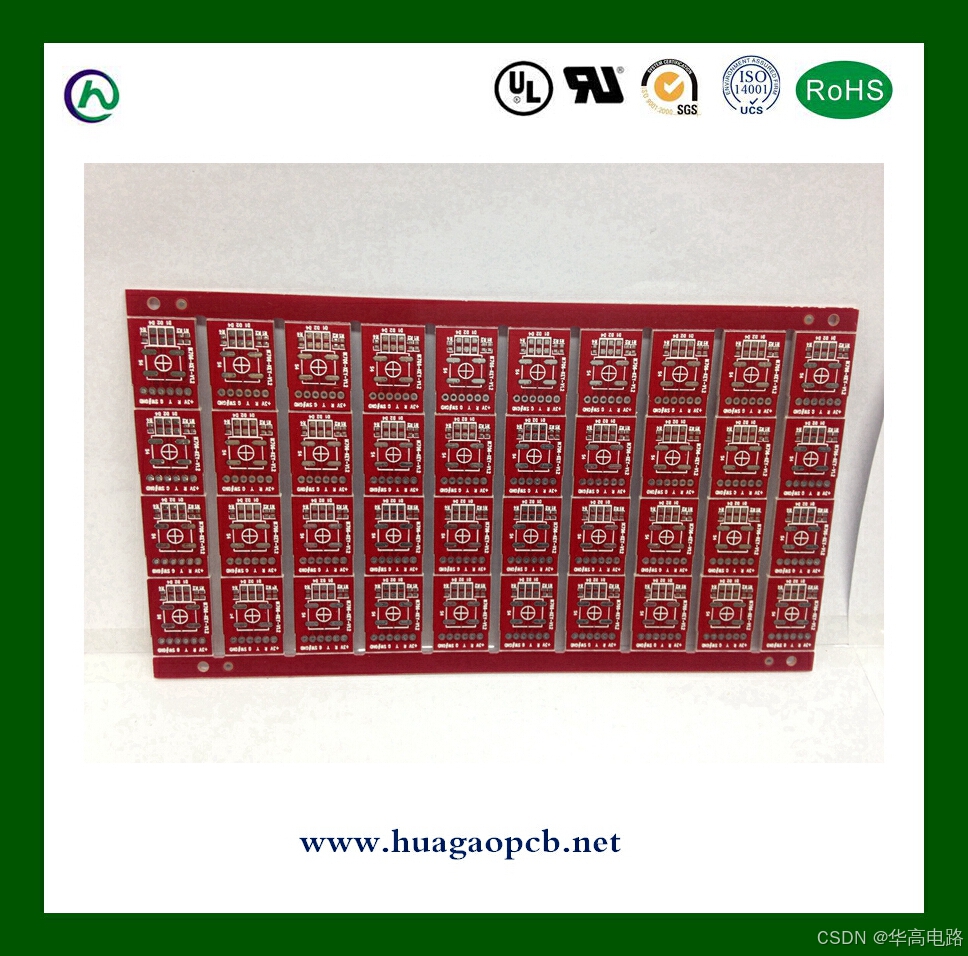

一、PCB 的设计奥秘
PCB 的设计过程严谨而复杂,每一步都至关重要。在需求分析阶段,工程师们需要深入了解客户的电子产品功能、性能、尺寸、板材的利用率以及预期的使用环境等多方面。用智能手机的 PCB 设计为例,首先必须考虑到手机的轻薄化需求、强大的处理性能、丰富的功能接口以及对不同网络环境的适应性等因素。只有知道了这些需求,工程师才能为后续的设计工作指明方向。
原理图设计是将电子产品的电路以图形化的方式呈现出来。在这个阶段,工程师们会使用专业的电子设计自动化(EDA)软件,如 Altium Designer、Cadence 等,绘制出详细的电路原理图。在原理图中,各种电子元件通过精确的线路连接起来,构建起一个完整的电路系统。每个元件的选型和连接方式,都直接关乎到电路的性能和稳定性。比如,选择高性能的芯片可以提升电子产品的处理速度,但同时也需要考虑芯片的功耗、散热、焊接效果以及和其他元件的兼容性等问题。
布局设计就是将原理图中的电子元件在 PCB 上进行合理摆放。这一步需要综合考虑多个因素,如信号流向、散热需求、电磁兼容性(EMC)以及可制造性等。通常,会将发热量大的元件(如功率芯片)放置在靠近散热装置的位置,以确保良好的散热效果;将对电磁干扰敏感的元件(如射频模块)与干扰源隔离开来,以提高电路抗干扰能力。同时需要为后面的布线工作预留足够的空间,确保布线的顺畅性和合理性以及安全性。
布线是 PCB 设计中最为重要的环节之一,它决定了信号的传输质量和稳定性。在布线过程中,工程师们需要遵循一系列的规则和原则,列如线宽、线距的设置要根据电流大小和信号频率来确定的,以保证线路能够承载电流并减少信号干扰;高速信号线要尽量短而直,避免出现直角或锐角拐弯,以减少信号反射和衰减;对于差分信号,要保证两条信号线的长度相等、间距一致,以确保信号的完整性。此外,还需要合理规划电源线和地线的布局,通过大面积的覆铜来降低接地电阻,提高电路的抗干扰能力。
